《无缝钢管的质量要求 无缝钢管的质量检验全套.docx》由会员分享，可在线阅读，更多相关《无缝钢管的质量要求 无缝钢管的质量检验全套.docx（6页珍藏版）》请在第壹文秘上搜索。

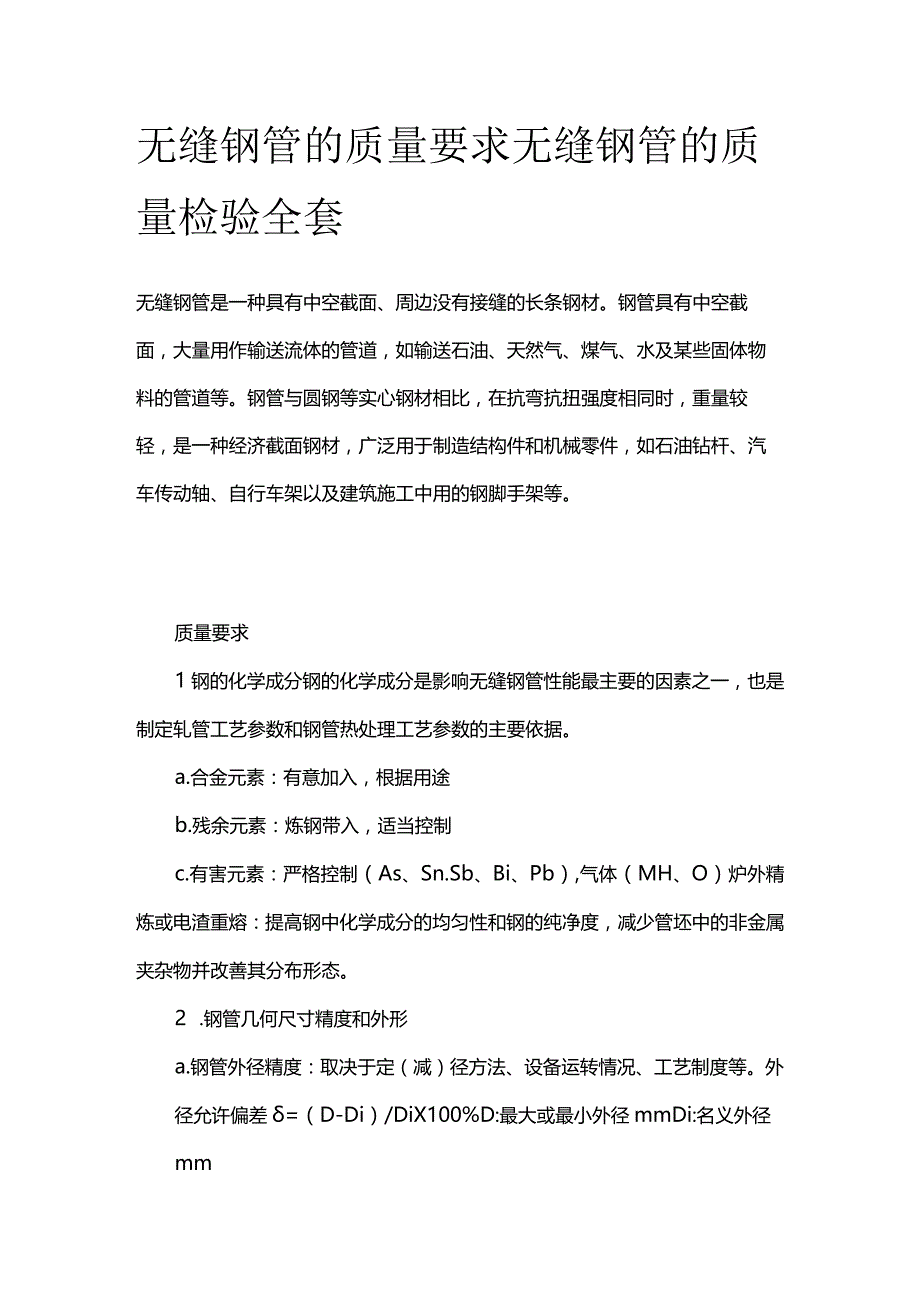

1、无缝钢管的质量要求无缝钢管的质量检验全套无缝钢管是一种具有中空截面、周边没有接缝的长条钢材。钢管具有中空截面，大量用作输送流体的管道，如输送石油、天然气、煤气、水及某些固体物料的管道等。钢管与圆钢等实心钢材相比，在抗弯抗扭强度相同时，重量较轻，是一种经济截面钢材，广泛用于制造结构件和机械零件，如石油钻杆、汽车传动轴、自行车架以及建筑施工中用的钢脚手架等。质量要求1钢的化学成分钢的化学成分是影响无缝钢管性能最主要的因素之一，也是制定轧管工艺参数和钢管热处理工艺参数的主要依据。a.合金元素：有意加入，根据用途b.残余元素：炼钢带入，适当控制c.有害元素：严格控制（As、Sn.Sb、Bi、Pb）,气

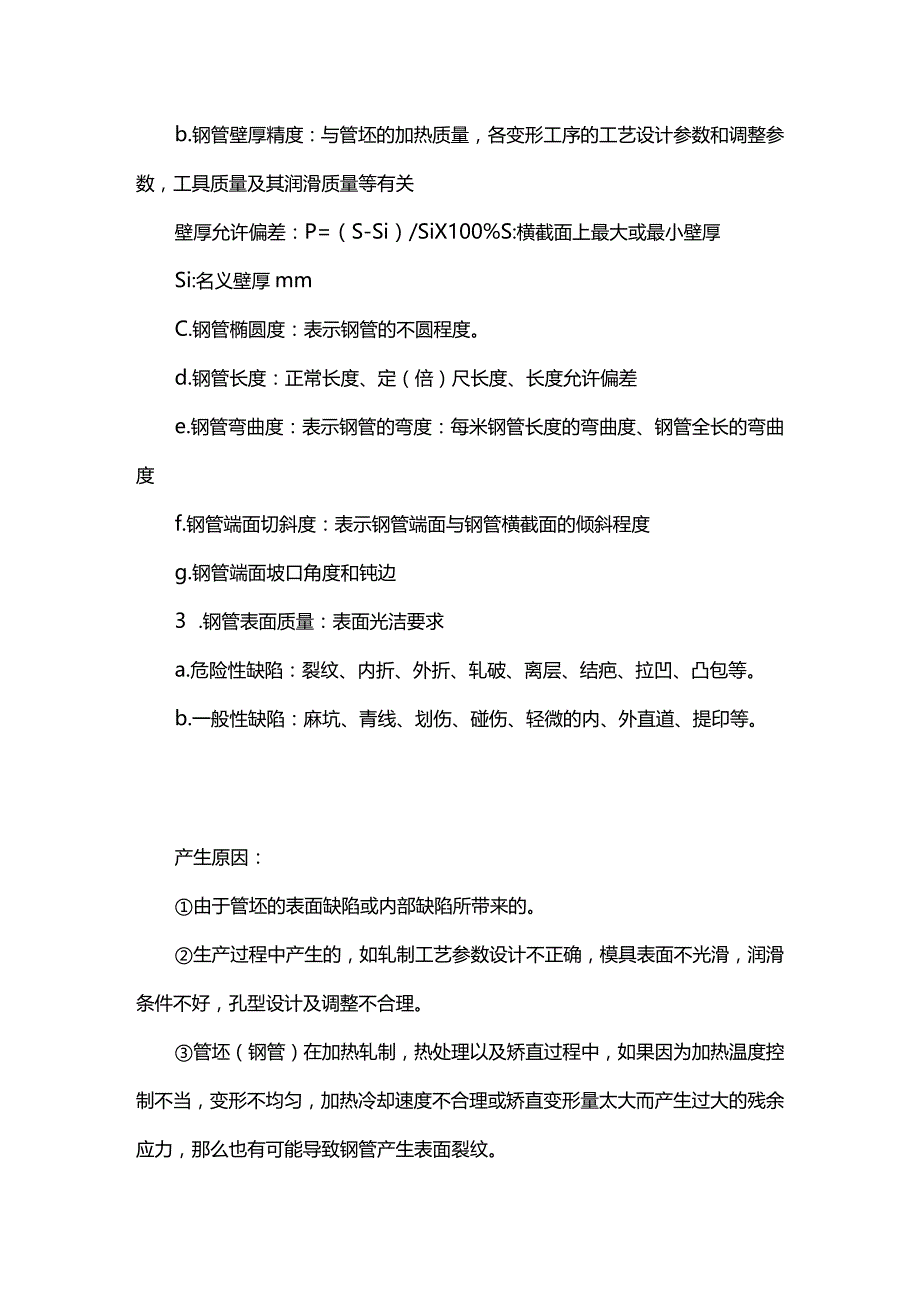

2、体（MH、O）炉外精炼或电渣重熔：提高钢中化学成分的均匀性和钢的纯净度，减少管坯中的非金属夹杂物并改善其分布形态。2 .钢管几何尺寸精度和外形a.钢管外径精度：取决于定（减）径方法、设备运转情况、工艺制度等。外径允许偏差=（D-Di）/DiX100%D:最大或最小外径mmDi:名义外径mmb.钢管壁厚精度：与管坯的加热质量，各变形工序的工艺设计参数和调整参数，工具质量及其润滑质量等有关壁厚允许偏差：P=（S-Si）/SiX100%S:横截面上最大或最小壁厚Si:名义壁厚mmC.钢管椭圆度：表示钢管的不圆程度。d.钢管长度：正常长度、定（倍）尺长度、长度允许偏差e.钢管弯曲度：表示钢管的弯度：每
3、米钢管长度的弯曲度、钢管全长的弯曲度f.钢管端面切斜度：表示钢管端面与钢管横截面的倾斜程度g.钢管端面坡口角度和钝边3 .钢管表面质量：表面光洁要求a.危险性缺陷：裂纹、内折、外折、轧破、离层、结疤、拉凹、凸包等。b.一般性缺陷：麻坑、青线、划伤、碰伤、轻微的内、外直道、提印等。产生原因：由于管坯的表面缺陷或内部缺陷所带来的。生产过程中产生的，如轧制工艺参数设计不正确，模具表面不光滑，润滑条件不好，孔型设计及调整不合理。管坯（钢管）在加热轧制，热处理以及矫直过程中，如果因为加热温度控制不当，变形不均匀，加热冷却速度不合理或矫直变形量太大而产生过大的残余应力，那么也有可能导致钢管产生表面裂纹。4

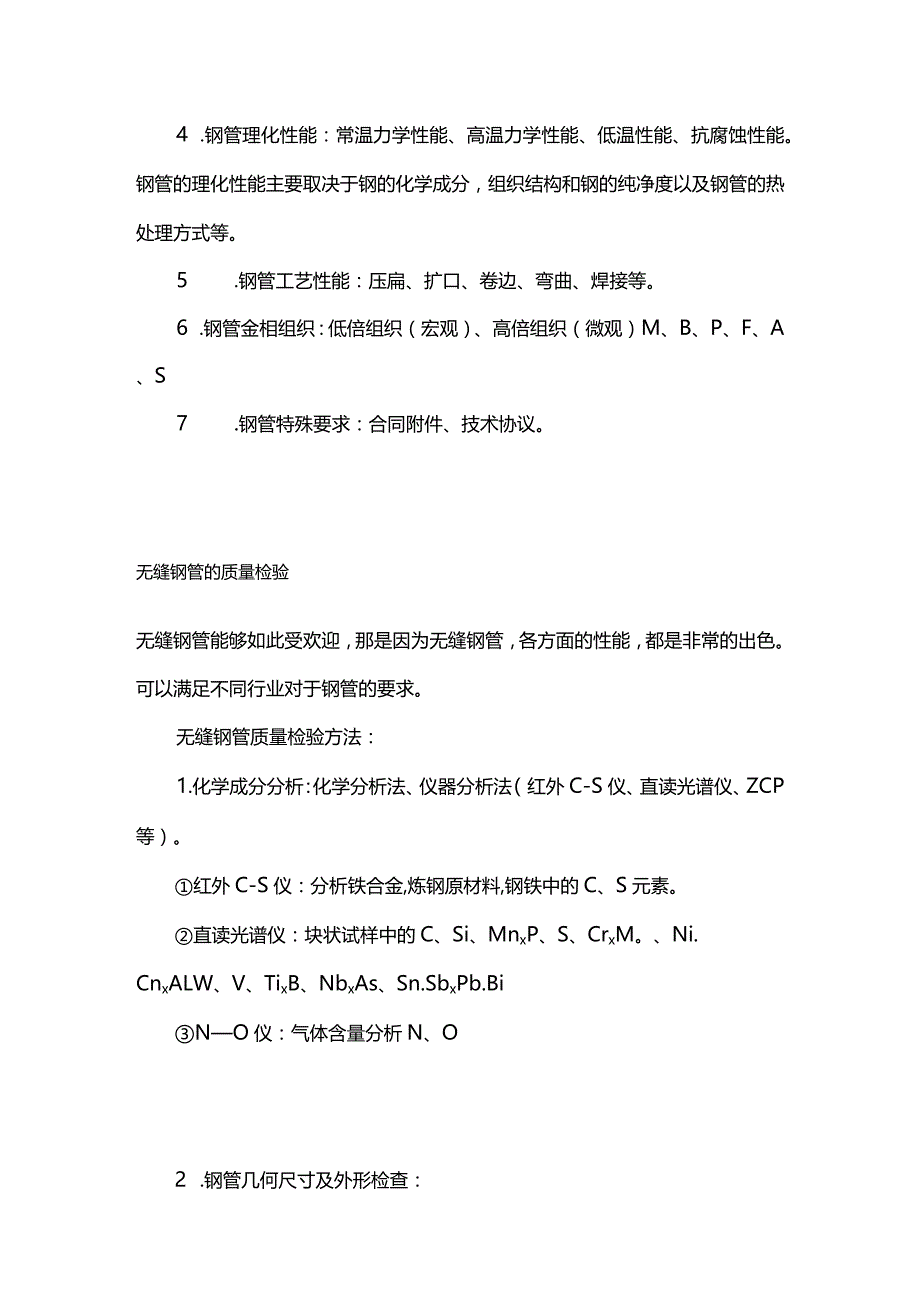

4、 .钢管理化性能：常温力学性能、高温力学性能、低温性能、抗腐蚀性能。钢管的理化性能主要取决于钢的化学成分，组织结构和钢的纯净度以及钢管的热处理方式等。5 .钢管工艺性能：压扁、扩口、卷边、弯曲、焊接等。6 .钢管金相组织：低倍组织（宏观）、高倍组织（微观）M、B、P、F、A、S7 .钢管特殊要求：合同附件、技术协议。无缝钢管的质量检验无缝钢管能够如此受欢迎，那是因为无缝钢管，各方面的性能，都是非常的出色。可以满足不同行业对于钢管的要求。无缝钢管质量检验方法：1.化学成分分析：化学分析法、仪器分析法（红外C-S仪、直读光谱仪、ZCP等）。红外C-S仪：分析铁合金,炼钢原材料,钢铁中的C、S元素。
5、直读光谱仪：块状试样中的C、Si、MnxP、S、CrxM。、Ni.CnxALW、V、TixB、NbxAs、Sn.SbxPb.BiNO仪：气体含量分析N、O2 .钢管几何尺寸及外形检查：钢管壁厚检查：千分尺、超声测厚仪，两端不少于8点并记录。钢管外径、椭圆度检查：卡规、游标卡尺、环规，测出最大点、最小点。钢管长度检查：钢卷尺、人工、自动测长。钢管弯曲度检查：直尺、水平尺（Im）、塞尺、细线测每米弯曲度、全长弯曲度。钢管端面坡口角度和钝边检查：角尺、卡板。3 .钢管表面质量检查：100%人工肉眼检查：照明条件、标准、经验、标识、钢管转动。无损探伤检查：a.超声波探伤UT:对于各种材质均匀的材料表面
6、及内部裂纹缺陷比较敏感。标准：GB/T5777-1996级别：C5级b.涡流探伤ET:（电磁感应）主要对点状（孔洞形）缺陷敏感。标准：GB/T7735-2004级别：B级c.磁粉MT和漏磁探伤：磁力探伤，适用于铁磁性材料的表面和近表面缺陷的检测。标准：GB/T12606-1999级别：C4级d.电磁超声波探伤：不需要耦合介质，可以应用于高温高速，粗燥的钢管表面探伤。e.渗透探伤：荧光、着色、检测钢管表面缺陷。4 .钢管理化性能检验：拉伸试验：测应力和变形，判定材料的强度(YS.TS)和塑性指标(A、Z)纵向，横向试样管段、弧型、圆形试样(t10、C12.5)小口径薄壁钢管、大口径厚壁钢管、定标
7、距。备注：试样断后伸长率与试样尺寸有关GB/T1760冲击试验：CVN、缺口C型、V型、功J值Jcm2标准试样IOXle)55(mm)非标试样5l055(mm)硬度试验：布氏硬度HB、洛氏硬度HRCs维氏硬度HV等液压试验：试验压力、稳压时间、p=2SD5 .钢管工艺性能检验过程：压扁试验：圆形试样C形试样(SD0.15)H=(l+2)S(OC+SD)1.=40-100mm单位长度变形系数=0.070.08环拉试验：L=15mm无裂纹为合格扩口和卷边试验：顶心锥度为30。、40。、60弯曲试验：可代替压扁试验(对大口径管而言)6 .钢管金相分析：高倍检验（微观分析）：非金属夹杂物100xGB/T10561晶粒度：级别、级差组织：M、BxS、T、P、F、A-S脱碳层：内、外。A法评级A类-硫化物B类-氧化物C类-硅酸盐D-球状氧化DS类。低倍试验（宏观分析）：肉眼、放大镜IOX以下。a.酸蚀检验法。b.硫印检验法（管坯检验，显示低培组织及缺陷，如疏松、偏析、皮下气泡、翻皮、白点、夹杂物等。c.塔形发纹检验法：检验发纹数量、长度及分布。
