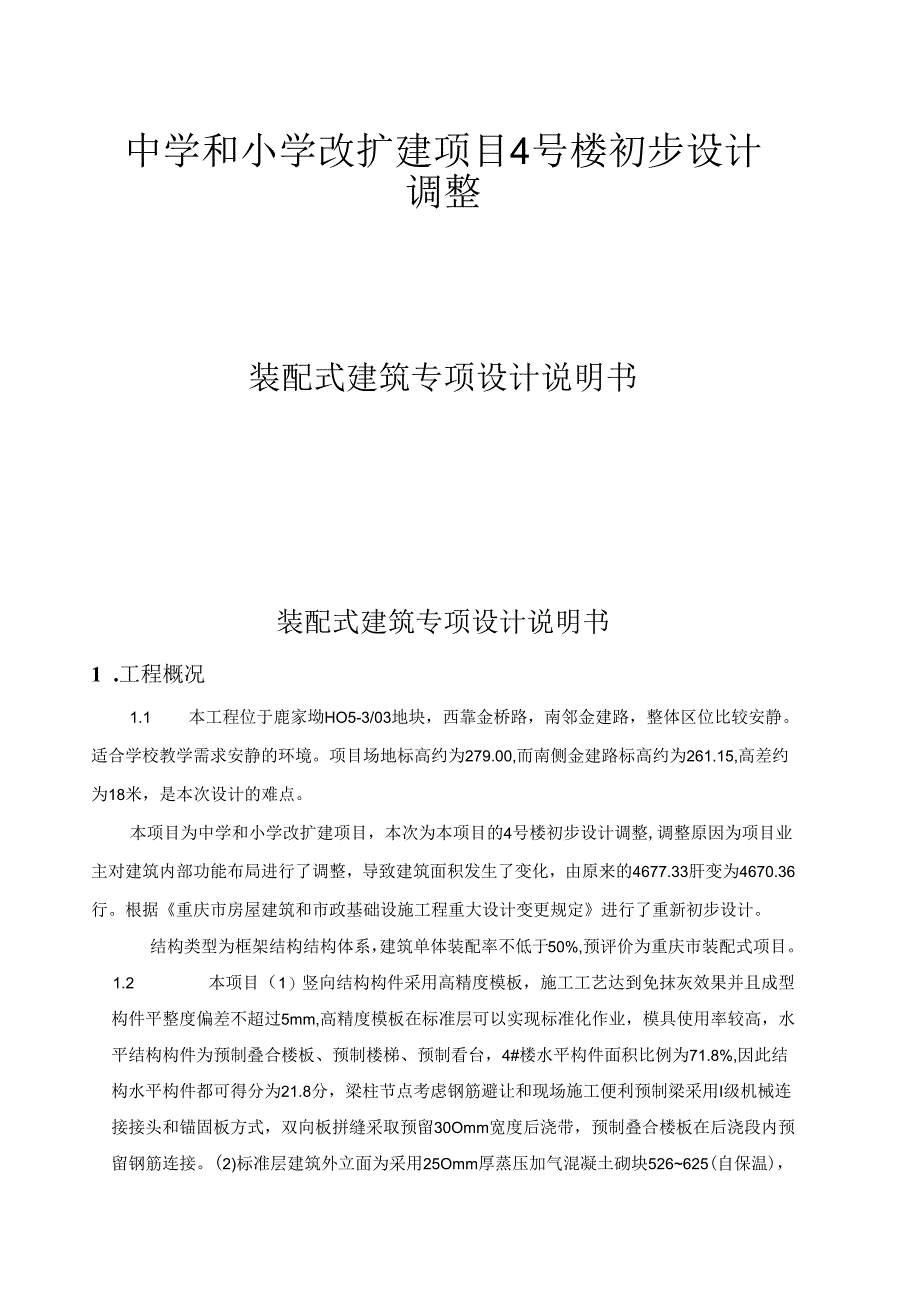

1、中学和小学改扩建项目4号楼初步设计调整装配式建筑专项设计说明书装配式建筑专项设计说明书1 .工程概况1.1 本工程位于鹿家坳HO5-3/03地块，西靠金桥路，南邻金建路，整体区位比较安静。适合学校教学需求安静的环境。项目场地标高约为279.00,而南侧金建路标高约为261.15,高差约为18米，是本次设计的难点。本项目为中学和小学改扩建项目，本次为本项目的4号楼初步设计调整,调整原因为项目业主对建筑内部功能布局进行了调整，导致建筑面积发生了变化，由原来的4677.33肝变为4670.36行。根据重庆市房屋建筑和市政基础设施工程重大设计变更规定进行了重新初步设计。结构类型为框架结构结构体系，建筑
2、单体装配率不低于50%,预评价为重庆市装配式项目。1.2 本项目（1）竖向结构构件采用高精度模板，施工工艺达到免抹灰效果并且成型构件平整度偏差不超过5mm,高精度模板在标准层可以实现标准化作业，模具使用率较高，水平结构构件为预制叠合楼板、预制楼梯、预制看台，4#楼水平构件面积比例为71.8%,因此结构水平构件都可得分为21.8分，梁柱节点考虑钢筋避让和现场施工便利预制梁采用I级机械连接接头和锚固板方式，双向板拼缝采取预留30Omm宽度后浇带，预制叠合楼板在后浇段内预留钢筋连接。(2)标准层建筑外立面为采用25Omm厚蒸压加气混凝土砌块526625(自保温)，是保温、隔热、装饰一体化标准构件，得

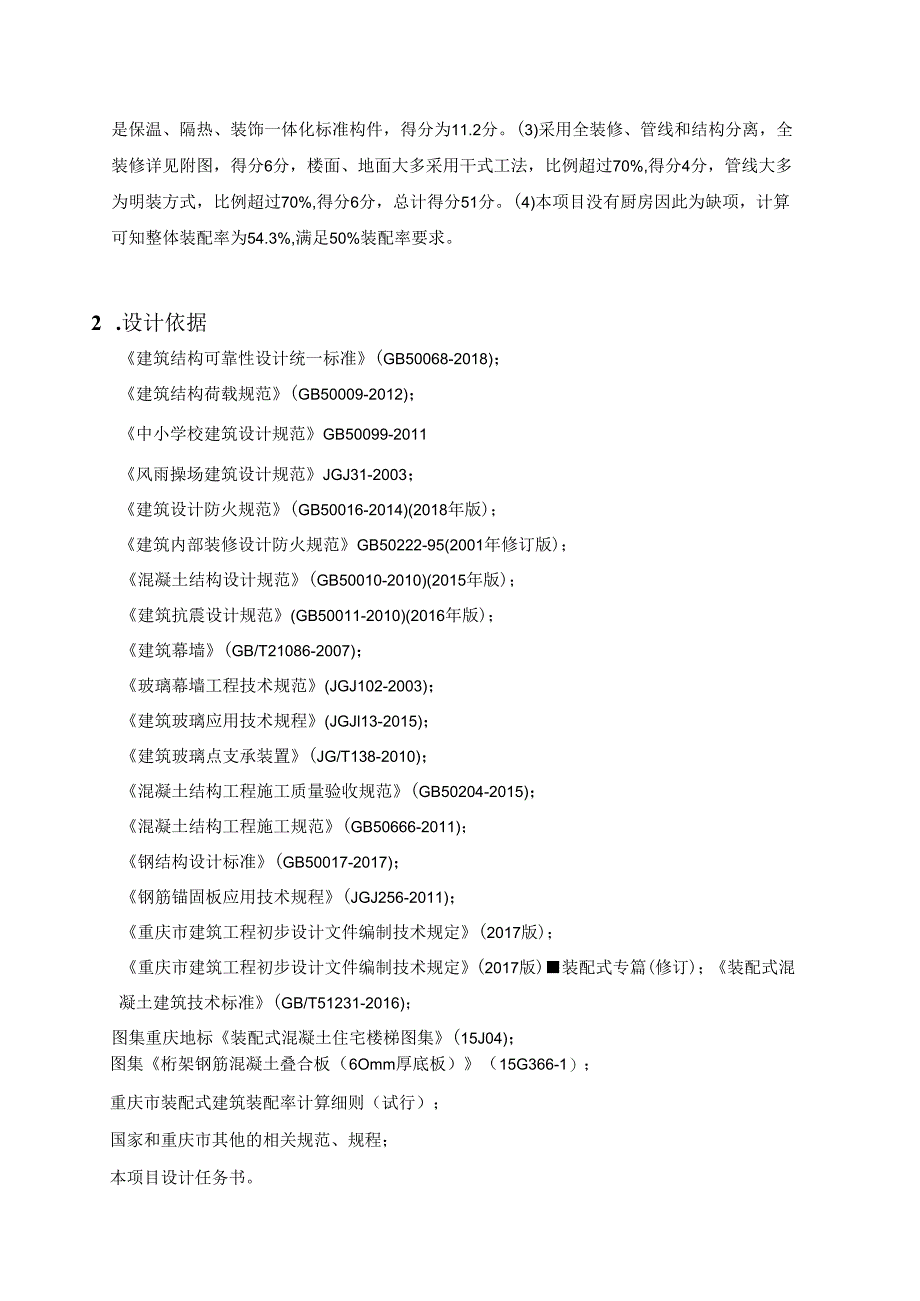

3、分为11.2分。(3)采用全装修、管线和结构分离，全装修详见附图，得分6分，楼面、地面大多采用干式工法，比例超过70%,得分4分，管线大多为明装方式，比例超过70%,得分6分，总计得分51分。(4)本项目没有厨房因此为缺项，计算可知整体装配率为54.3%,满足50%装配率要求。2 .设计依据建筑结构可靠性设计统一标准(GB50068-2018)；建筑结构荷载规范(GB50009-2012)；中小学校建筑设计规范GB50099-2011风雨操场建筑设计规范JGJ31-2003；建筑设计防火规范(GB50016-2014)(2018年版)；建筑内部装修设计防火规范GB50222-95(2001年修
4、订版)；混凝土结构设计规范(GB50010-2010)(2015年版)；建筑抗震设计规范(GB50011-2010)(2016年版)；建筑幕墙(GB/T21086-2007)；玻璃幕墙工程技术规范(JGJ102-2003)；建筑玻璃应用技术规程(JGJl13-2015)；建筑玻璃点支承装置(JG/T138-2010)；混凝土结构工程施工质量验收规范(GB50204-2015)；混凝土结构工程施工规范(GB50666-2011)；钢结构设计标准(GB50017-2017)；钢筋锚固板应用技术规程(JGJ256-2011)；重庆市建筑工程初步设计文件编制技术规定(2017版)；重庆市建筑工程初步设

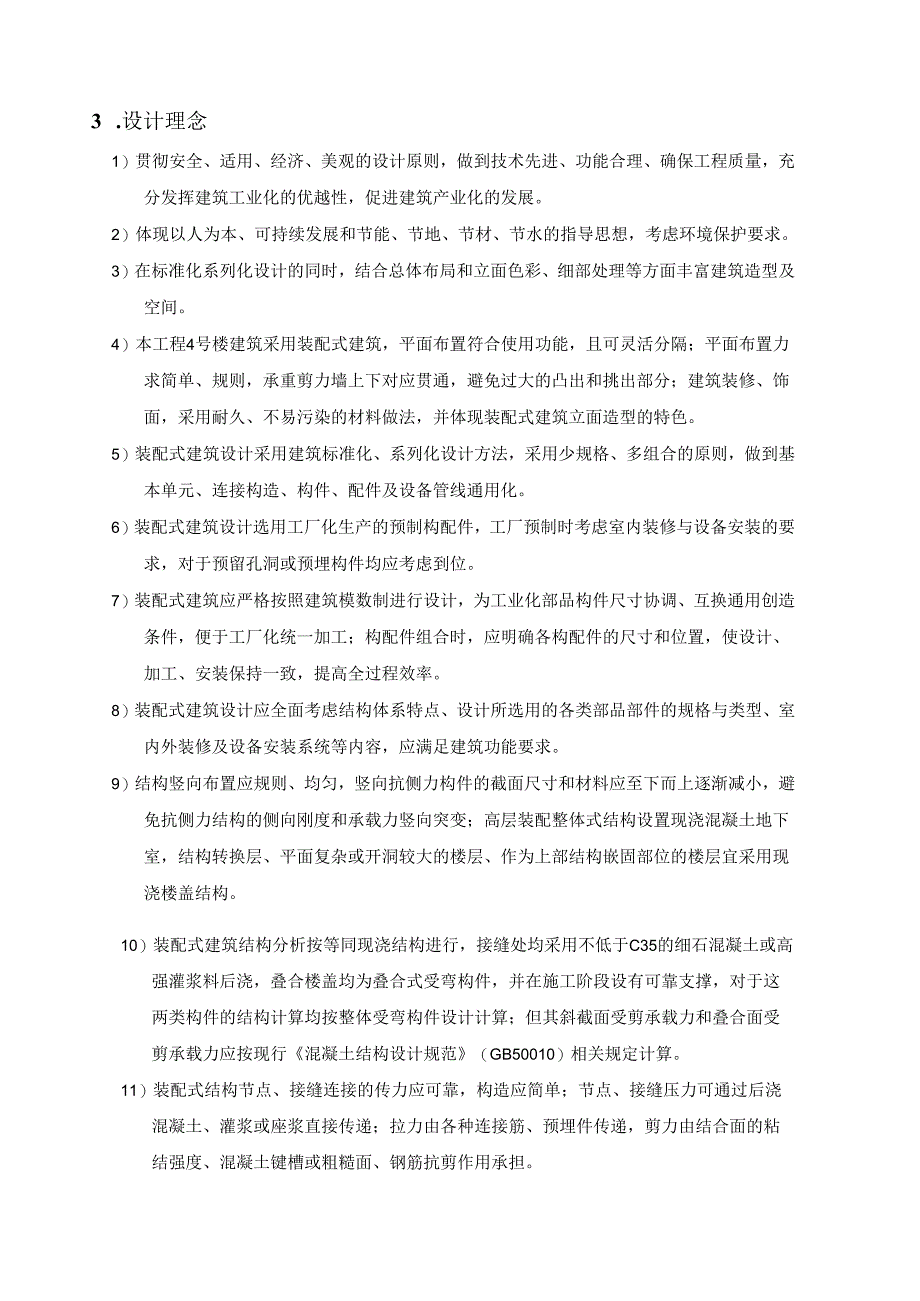

5、计文件编制技术规定(2017版)装配式专篇(修订)；装配式混凝土建筑技术标准(GB/T51231-2016)；图集重庆地标装配式混凝土住宅楼梯图集(15J04)；图集桁架钢筋混凝土叠合板（6Omm厚底板）（15G366-1）；重庆市装配式建筑装配率计算细则（试行）；国家和重庆市其他的相关规范、规程；本项目设计任务书。3 .设计理念1）贯彻安全、适用、经济、美观的设计原则，做到技术先进、功能合理、确保工程质量，充分发挥建筑工业化的优越性，促进建筑产业化的发展。2）体现以人为本、可持续发展和节能、节地、节材、节水的指导思想，考虑环境保护要求。3）在标准化系列化设计的同时，结合总体布局和立面色彩、细
6、部处理等方面丰富建筑造型及空间。4）本工程4号楼建筑采用装配式建筑，平面布置符合使用功能，且可灵活分隔；平面布置力求简单、规则，承重剪力墙上下对应贯通，避免过大的凸出和挑出部分；建筑装修、饰面，采用耐久、不易污染的材料做法，并体现装配式建筑立面造型的特色。5）装配式建筑设计采用建筑标准化、系列化设计方法，采用少规格、多组合的原则，做到基本单元、连接构造、构件、配件及设备管线通用化。6）装配式建筑设计选用工厂化生产的预制构配件，工厂预制时考虑室内装修与设备安装的要求，对于预留孔洞或预埋构件均应考虑到位。7）装配式建筑应严格按照建筑模数制进行设计，为工业化部品构件尺寸协调、互换通用创造条件，便于工
7、厂化统一加工；构配件组合时，应明确各构配件的尺寸和位置，使设计、加工、安装保持一致，提高全过程效率。8）装配式建筑设计应全面考虑结构体系特点、设计所选用的各类部品部件的规格与类型、室内外装修及设备安装系统等内容，应满足建筑功能要求。9）结构竖向布置应规则、均匀，竖向抗侧力构件的截面尺寸和材料应至下而上逐渐减小，避免抗侧力结构的侧向刚度和承载力竖向突变；高层装配整体式结构设置现浇混凝土地下室，结构转换层、平面复杂或开洞较大的楼层、作为上部结构嵌固部位的楼层宜采用现浇楼盖结构。10）装配式建筑结构分析按等同现浇结构进行，接缝处均采用不低于C35的细石混凝土或高强灌浆料后浇，叠合楼盖均为叠合式受弯构
8、件，并在施工阶段设有可靠支撑，对于这两类构件的结构计算均按整体受弯构件设计计算；但其斜截面受剪承载力和叠合面受剪承载力应按现行混凝土结构设计规范（GB50010）相关规定计算。11）装配式结构节点、接缝连接的传力应可靠，构造应简单；节点、接缝压力可通过后浇混凝土、灌浆或座浆直接传递；拉力由各种连接筋、预埋件传递，剪力由结合面的粘结强度、混凝土键槽或粗糙面、钢筋抗剪作用承担。4 .建筑设计说明1 .本项目采用装配式的建筑单体4号楼风雨操场，拟对楼屋盖结构中的板、楼梯等构件进行预制，以叠合浇筑的方式进行现场施工。根据重庆市装配式建筑装配率计算细则（试行）有关要求非承重围护墙与内隔墙采用非砌筑，非承
9、重围护墙部分选用精密砌块；非砌筑内隔墙选用蒸压加气混凝土板（A1.C）。相关材料性能如下表：A1.C内隔墙板规格200mm墙体材质蒸压加气混凝土密度625-700kgm3防火224Omin保温隔热传热系数0.28Wm2-K热惰性D值为3.57隔声平均隔声量40.8dB施工方式非砌筑外墙采用自保温，外墙砌体为250mm厚蒸压加气混凝土砌块526625（外墙灰缝3mm）,热桥保温为40.Omm纤维增强改性发泡水泥保温板。内墙砌体采用200mm厚蒸压加气混凝土砌块526625（外墙灰缝301111）。2.本项目选用围护墙与保温隔热一体化和内隔墙与管线一体化。3.建筑全装修内容:建筑构造及装修表建筑构
10、造及装修外墙体材料外墙部分：250厚精密砌块、内隔墙材料20OnIIn厚A1.C内隔墙板、内墙腻子屋面两道自粘改性沥青防水卷材40厚细石混凝土加领防水剂，内配6150的双向钢筋网片，提浆压光；60厚桁架筋叠合楼板+100厚叠合层顶棚乳胶漆、无机涂料顶棚铝合金条板吊顶门甲、乙级防火门、特级防火卷帘门、木门、防盗门，玻璃门窗灰色多腔铝合金型型材，乙级防火窗外墙面外墙真石漆地面运动木地板、地胶、薄贴瓷砖5.结构设计说明1、结构设计1）本项目为4#楼，其地下为1层（层高为4.50米），地上为1层，层高为12.90米，局部夹层，层高4.8米，为沿运动场一周的看台。结构体系为框架结构，嵌固层为基顶，最大结
11、构高度（嵌固端算起）为17.40米，最大跨度21.8m；本工程设防类别为重点设防类（乙类），建筑结构安全等级为一级，抗震设防烈度为6度，根据中华人民共和国防震减灾法以及关于学校、医院等人员密集场所建设工程抗震设防要求确定原则的通知中震防发（2009）49号的规定，地震加速度提高0.05g计算，所以4#风雨操场计算抗震设防烈度设计为7度，地震加速度按0.10g取值。按7度进行抗震计算，结构抗震等级为二级。2）楼栋混凝土结构部分：挡土墙、梁柱、车库顶板、斜屋面均采用混凝土现浇。局部夹层楼板及大跨度平屋面部分采用预制混凝土叠合楼板；楼梯梯段采用预制混凝土楼梯板。预制构件布置情况（包括预制构件示意、拆
12、分定位及规格尺寸等）详见单体相关图纸。3）本项目全部竖向构件采用高精度铝模建造方式，提高建筑精度和工程质量。4#楼水平构件统计楼层参昭八、楼层投影面积（112）计入的现浇混凝土面积（m2）建筑平面总面积（112）应用比例预制梁叠合板预制楼梯预制阳台预制空调板2无/792.29(+0.000)41.440.0000.0000.000865.730.963屋面无/858.62(+0.000)0.0000.0000.0000.0001499.120.573合计一/1650.91(+0.000)41.440.0000.0000.0002355.850.7184）本项目预制构件类型简介A.预制叠合楼板预
13、制叠合楼板混凝土强度等级参考结构设计，钢筋保护层同现浇楼板。叠合楼面板板厚130mm,其中预制部分的厚度为60mm，现浇层厚度为70mm；叠合屋面板板厚160mm,其中预制部分的厚度为60mm，现浇层厚度为100mm；预制板表面做成凹凸差不小于4mm的粗糙面，在预制板内设置桁架钢筋，桁架钢筋间距不大于600mm。桁架钢筋可以增加预制板的整体刚度和水平面抗剪性能，同时，钢筋桁架的下弦及上弦可作为楼板的下部和上部受力钢筋使用。施工阶段，验算预制板的承载力及变形时，可考虑桁架钢筋的作用，减小预制板下的临时支撑。叠合楼盖预制部分做法如下图示意。叠合楼板是由预制板和现浇钢筋混凝土层叠合而成的复合楼板，预
14、制板既是楼板结构的组成部分，又是楼板现浇钢筋混凝土层的永久性模板。此叠合板按照双向受力模型进行设计，不仅整体刚度更好，承载力更高；而且最大程度节约了传统楼板木模的使用，改良了楼板支模的施工工艺，缩短了施工周期，改善了施工环境，提高了施工的质量和精度。B.预制楼梯本项目楼梯预制部分为楼梯梯段板，楼梯休息平台与梯梁为现浇，预制梯段板搁置在现浇梯梁牛腿上。预制楼梯上端支撑设置固定钱支座，下端设置滑动钱支座。预制楼梯混凝土强度等级参考结构设计，钢筋为HRB400级，钢筋保护层同现浇楼梯，预制楼梯预制部分做法如下图示意：预制楼梯最大程度节约了传统木模的使用，改良了施工工艺，缩短了施工周期，改善了施工环境，提高了施工的质量和精度，预制楼梯完成面整洁，防滑条等已在预制中完成，无需施工现场后处理，吊装后即可使用。结构重要节点:a、梁板连接构造中间梁支座连接构造具体用t5G310-11P22帕31节以边梁支座连接构造R体视15G310-1)P222-1f4.bTAb、叠合楼板连接构造效林耿楣（单向板拼缝构造措施）C、预制楼梯连接构造仔大哥2主要结构材料本项目挡土墙、柱混凝土等级为C35外，其余均采用C30,钢筋均采用HRB400,预制构件均为结构构件，连接节点参照16GlOI-
