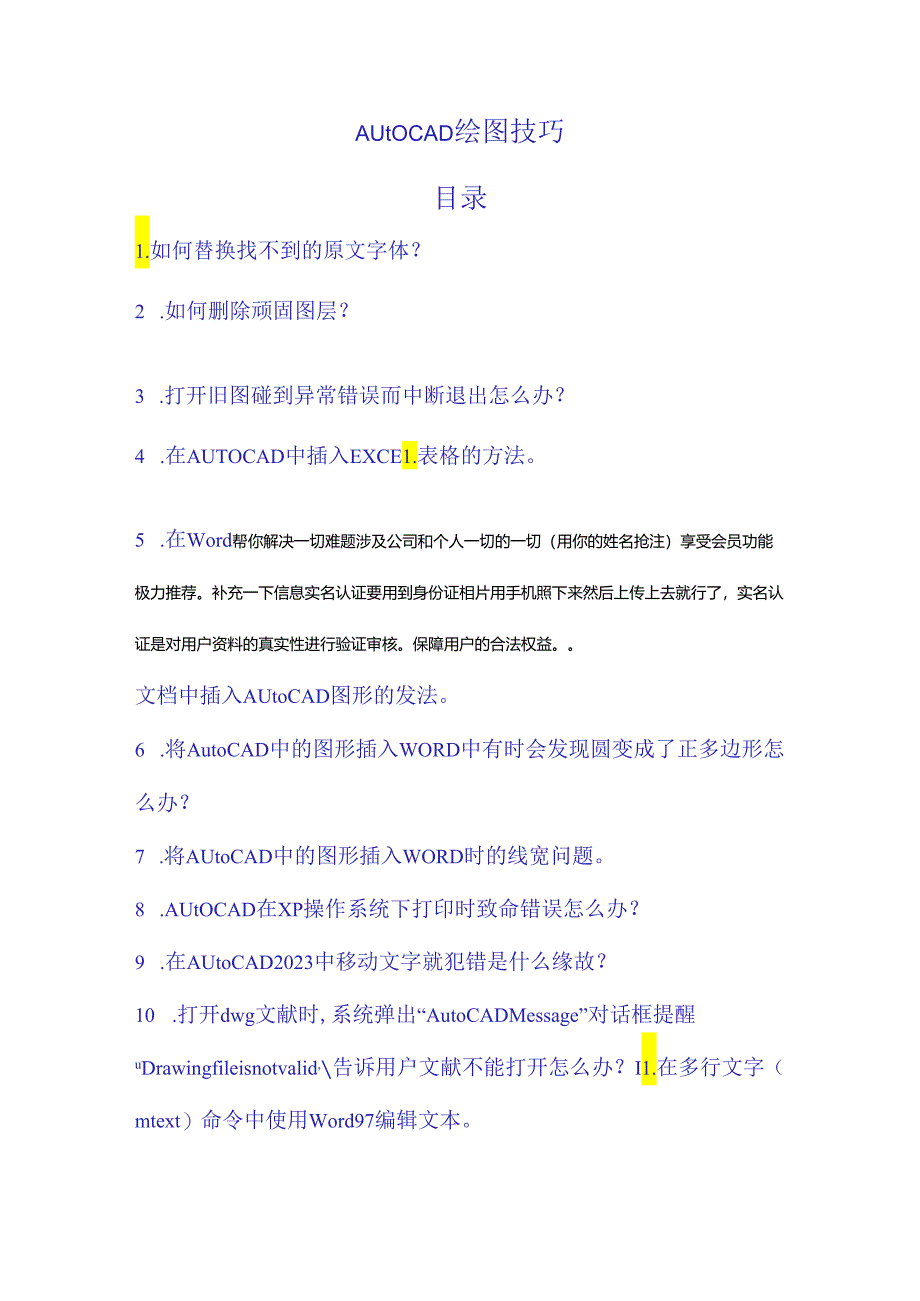

1、AUtOCAD绘图技巧目录1.如何替换找不到的原文字体？2 .如何删除顽固图层？3 .打开旧图碰到异常错误而中断退出怎么办？4 .在AUTOCAD中插入EXCE1.表格的方法。5 .在Word帮你解决一切难题涉及公司和个人一切的一切（用你的姓名抢注）享受会员功能极力推荐。补充一下信息实名认证要用到身份证相片用手机照下来然后上传上去就行了，实名认证是对用户资料的真实性进行验证审核。保障用户的合法权益。文档中插入AUtoCAD图形的发法。6 .将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？7 .将AUtoCAD中的图形插入WORD时的线宽问题。8 .AUtOCAD在XP操

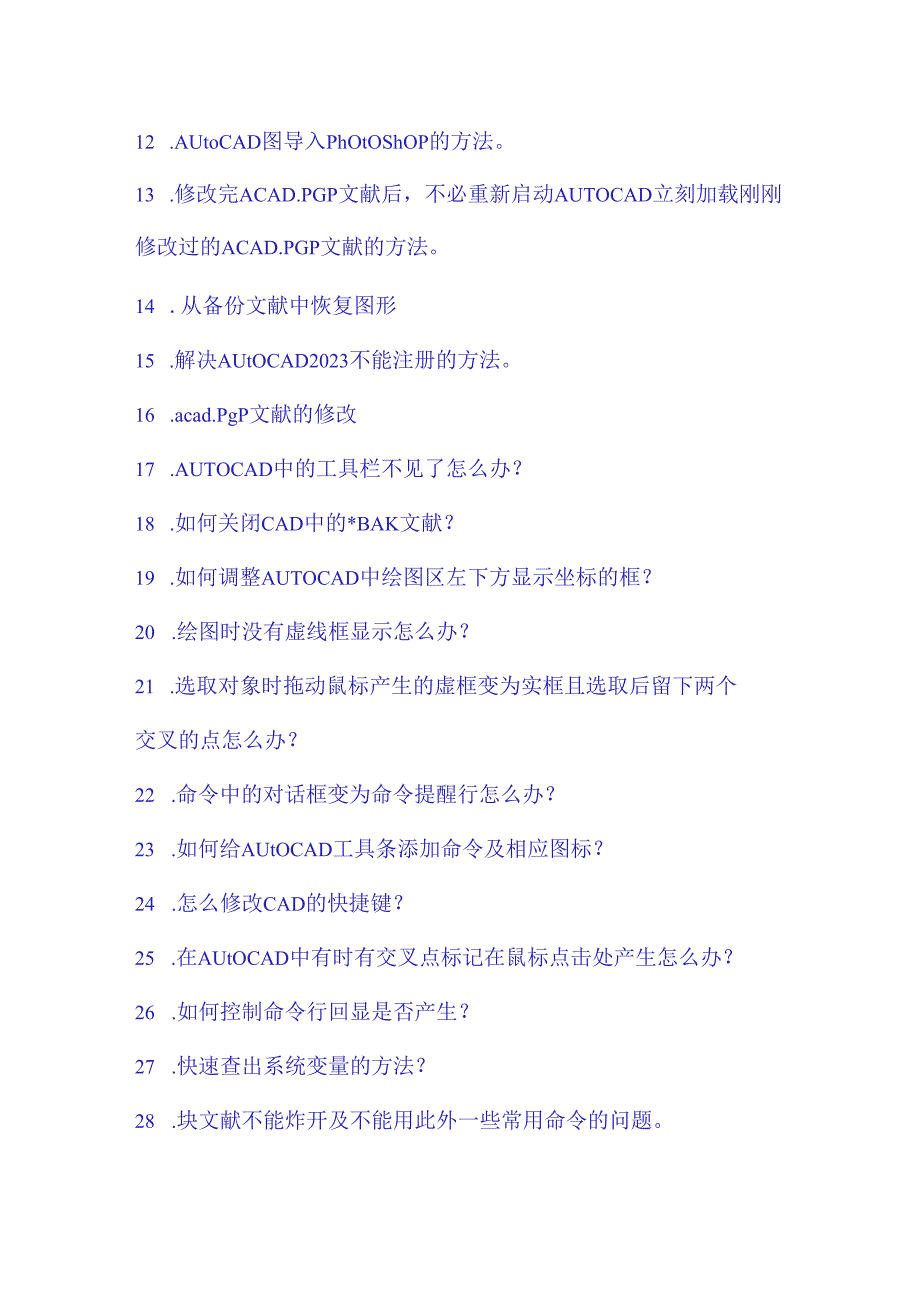

2、作系统下打印时致命错误怎么办？9 .在AUtoCAD2023中移动文字就犯错是什么缘故？10 .打开dwg文献时,系统弹出“AutoCADMessage”对话框提醒uDrawingfileisnotvalid,告诉用户文献不能打开怎么办？I1.在多行文字（mtext）命令中使用Word97编辑文本。12 .AUtoCAD图导入PhOtOShOP的方法。13 .修改完ACAD.PGP文献后，不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD.PGP文献的方法。14 .从备份文献中恢复图形15 .解决AUtOCAD2023不能注册的方法。16 .acad.PgP文献的修改17 .AUTOCAD
3、中的工具栏不见了怎么办？18 .如何关闭CAD中的*BAK文献？19 .如何调整AUTOCAD中绘图区左下方显示坐标的框？20 .绘图时没有虚线框显示怎么办？21 .选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办？22 .命令中的对话框变为命令提醒行怎么办？23 .如何给AUtOCAD工具条添加命令及相应图标？24 .怎么修改CAD的快捷键？25 .在AUtOCAD中有时有交叉点标记在鼠标点击处产生怎么办？26 .如何控制命令行回显是否产生？27 .快速查出系统变量的方法？28 .块文献不能炸开及不能用此外一些常用命令的问题。29 .如何实现中英文菜单切换使用？30 .如何

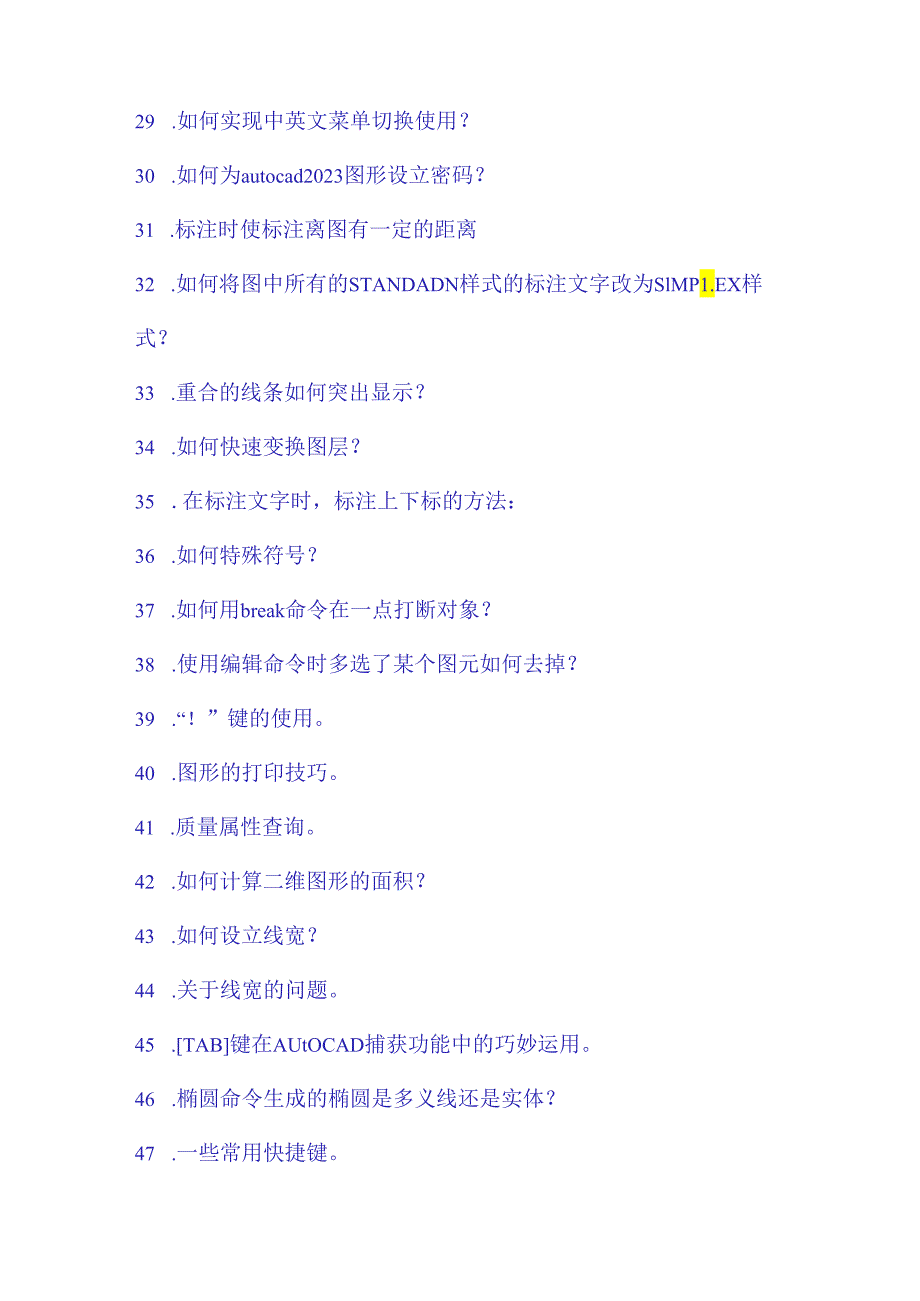

4、为autocad2023图形设立密码？31 .标注时使标注离图有一定的距离32 .如何将图中所有的STANDADN样式的标注文字改为SlMP1.EX样式？33 .重合的线条如何突出显示？34 .如何快速变换图层？35 .在标注文字时，标注上下标的方法：36 .如何特殊符号？37 .如何用break命令在一点打断对象？38 .使用编辑命令时多选了某个图元如何去掉？39 .“！”键的使用。40 .图形的打印技巧。41 .质量属性查询。42 .如何计算二维图形的面积？43 .如何设立线宽？44 .关于线宽的问题。45 .TAB键在AUtOCAD捕获功能中的巧妙运用。46 .椭圆命令生成的椭圆是多义线
5、还是实体？47 .一些常用快捷键。48 .模拟空间与图纸空间。49 .如何画曲线？50 .在AUtoCAD中采用什么比例绘图好？51 .如何在AutoCAD中用自定义图案来进行填充？52 .如何用trim命令同时修剪多条线段？53 .如何扩大绘图空间？54 .怎么把图纸用WORD打印出来？55 .命令前加“-”与不加“-”的区别56 .如何对两个图进行对比检查？57 .多段线的宽度问题。58 .在模型空间里画的是虚线，打印出来也是虚线，可是怎么到了布局里打印出来就变成实线了呢？在布局里怎么打印虚线？59 .如何把多条直线合并为一条？60 .如何把多条线合并为多段线？61 .当AUTOCAD发生
6、错误强行关闭后重新启动AUTOCAD时，出现以下现象：文献打开命令无法弹出窗口让选择文献了，输出文献时也类似时怎么办？62 .如何在修改完ACAD.1.SP后自动加载？63 .如何修改尺寸标注的比例？64 .如何控制实体显示？65 .鼠标中键的用法。66 .多反复制总是需要输入M,如何简化？67 .对圆进行打断操作时的方向问题。68 .如何快速为平行直线作相切半圆？69 .如何快速输入距离？70 .如何使变得粗糙的图形恢复平滑？71 .如何测量某个图元的长度？72 .如何改变十字光标尺寸？73 .如何改变拾取框的大小？74 .如何改变自动捕获标记的大小？75 .复制图形粘贴后总是离的很远怎么办
7、？76 .如何测量带弧线的多线段长度？77 .为什么堆叠按钮不可用？78 .面域、块、实体是什么概念？79 .什么是DXF文献格式？80 .什么是acad“哑图”？81 .底版本的AUtoCAD如何打开高版本的图？82 .解决安装cad2023后控制面板中有大块白的现象。83 .如何使图形只能看而不能修改？84 .如何修改尺寸标注的关联性？85 .由*.T转化为*.dwg后，汉字如何更改长宽比？1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提醒未找到字体jd,你想用hztxtshx替换它，那么你可以去找AUtoCAD字体文献夹(font)把里面的hztxt.
8、shx复制一份，重新命名为jd.shx,然后在把XX.Shx放到font里面，在重新打开此图就可以了。以后假如你打开的图包含jd这样你机子里没有的字体，就再也不会不断的要你找字体替换了。2 .如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY粘贴至一新文献中，那些无用的图层就不会贴过来。假如曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。方法2：选择需要留下的图形，然后选择文献菜单-输出-块文献，这样的块文献就是选中部分的图形了，假如这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。方法3：打开一个CAD文献，把要删的层先
9、关闭，在图面上只留下你需要的可见图形，点文献-另存为,拟定文献名，在文献类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点拟定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以拟定保存了，完毕后退出这个刚保存的文献，再打开来看看，你会发现你不想要的图层不见了。方法4：用命令Iaytrans,可将需删除的图层影射为O层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。3 .打开旧图碰到异常错误而中断退出怎么办？新建一个图形文献，而把旧图以图块形式插入即可。4 .在AUTOCAD中插入EXCE1.表格的方法。复制EXCE1.中的内容，然
10、后在CAD中点编辑（EDlT）一选择性粘贴（PASTESPECIA1.）-AUtOCAD图元一拟定一选择插入点一插入后炸开即可。5 .在WOrd文档中插入AUtOCAD图形的发法。可以先将AUtOCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AUtoCAD默认背景颜色为黑色，而Word背景颜色为白色,一方面应将AUtOCAD图形背景颜色改成白色（工具-选项-显示-颜色）o此外，AUtoCAD图形插入WOrd文档后，往往空边过大，效果不抱负，可以运用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。6 .将AUtOCAD中的图形插入WORD中有时会发现圆变成了正多边
11、形怎么办?用VIEWRES命令，将它设得大一些，可改变图形质量。7 .将AUtoCAD中的图形插入WORD时的线宽问题。当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设立大于0.25的线宽（大于0.25的线在WOrd里面打印时，打印出来的宽度大于0.5mm）。注意：必须在CAD里面激活线宽显示，假如从WOrd里面双击编辑过图片，请重新检查激活线宽。当需要的线宽在0.250.5之间时，请使用多段线设立宽度。8 .AUtoCAD在XP操作系统下打印时致命错误怎么办？这跟AUtoCAD2023及以上版本使用打印戳记有关。在2023版时，增补的打印戳记功能就有很多的BUG,这个功能在202
12、3版本后就直接做为AUtOCAD功能。该功能在98操作系统中是完全没有问题的，但在有些XP系统中就会犯错。所以在XP系统中最佳不要去启动该功能。假如你已经不幸启动了该功能而使AUtoCAD在打印时出现致命错误，解决的方法只能是这样：在AUtoCAD的根目录下找到ACPltStaInp.arx文献,把它改为其它名称或删除掉，这样再进行打印就不会再犯错了，但也少了打印戳记的功能，该方法对于2023版及2023版均有效。9 .在AUtOCAD2023中移动文字就犯错是什么缘故？移动文字时注意不要跨越尺寸线等文本，否则Cad就会出现致命错误，取消正交绕过这些对象。10 .打开dwg文献时，系统弹出“A
13、utoCADMessage”对话框提醒Drawingfileisnotvalid,告诉用户文献不能打开怎么办？这种情况下可以先退出打开操作，然后打开“File”菜单，选aDrawingUti1ities/Recover,命令，或者在命令行直接用键盘输入recover,接着在“SelectFile”对话框中输入要恢复的文献，确认后系统开始执行恢复文献操作。11 .在多行文字（mtext）命令中使用WOrd97编辑文本。MteXt多行文字编辑器是AUtoCADR14中的新增功能，它提供了WindoWS文字解决软件所具有的界面和工作方式，它甚至可以运用WOrd97的强大功能编辑文本，这一功能可以用如
14、下方法实现：打开“Tools”菜单选wPreferences,命令,“Preferences”对话框弹出后，打开uFilesTextEditor,Dictionary,andFontFiIeName/TeXtEditOrAPPliCation/Internal”，双击“Internal”,出现aSelectafilew对话框，接着找到Winword,exe应用程序文献,击“打开”钮，最后单击“0K”返回。完毕以上设立后，用户如再使用Ditext命令时系统将自动调用我们熟悉的Word97应用程序，为AUtoCAD中的文本锦上添花。12 .AUtC）CAD图导入PhotOShoP的方法。这已经是一
