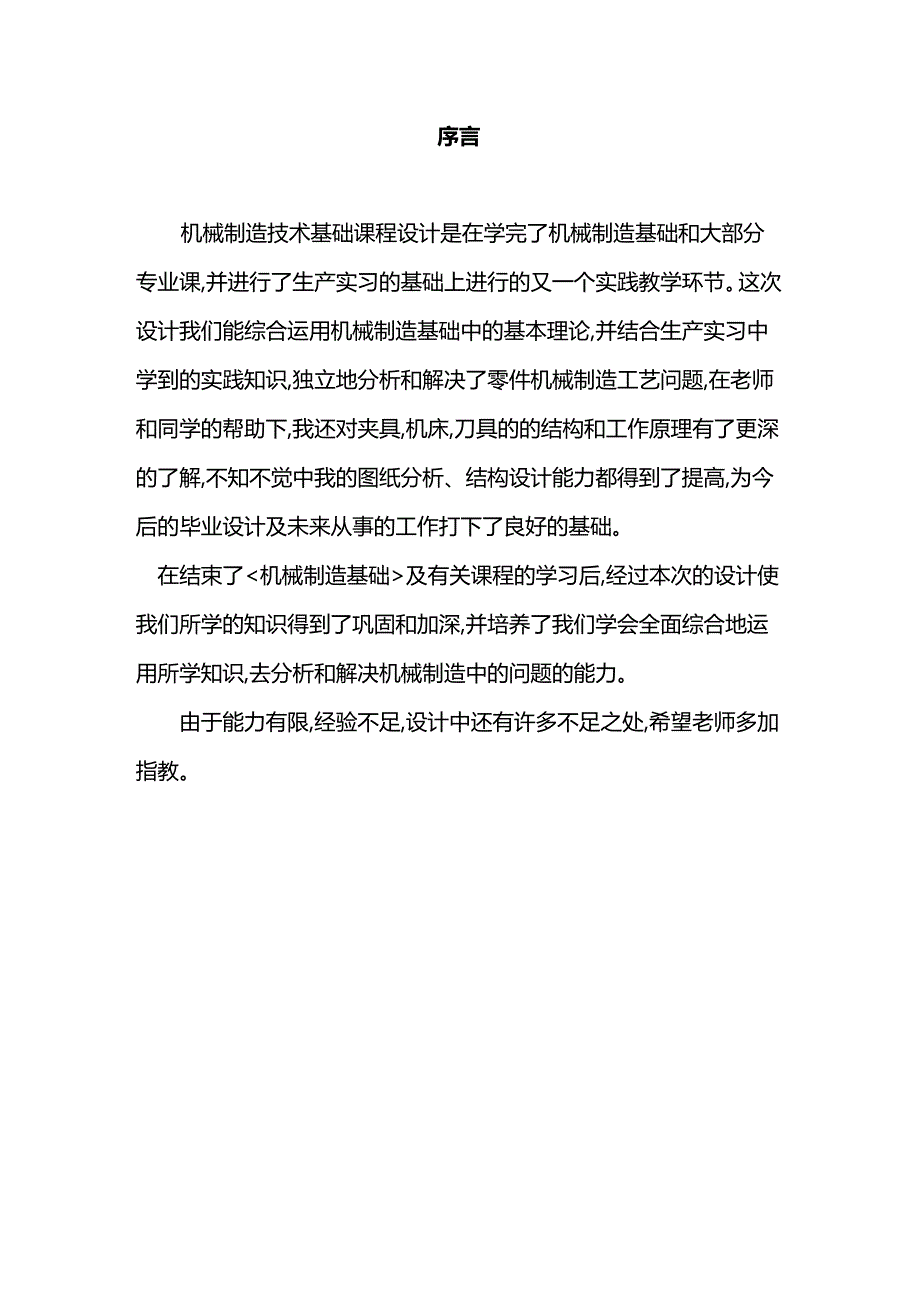

1、柴油机摇臂轴座工艺课程设计说明书序言机械制造技术基础课程设计是在学完了机械制造基础和大部分专业课,并进行了生产实习的基础上进行的又一个实践教学环节。这次设计我们能综合运用机械制造基础中的基本理论,并结合生产实习中学到的实践知识,独立地分析和解决了零件机械制造工艺问题,在老师和同学的帮助下,我还对夹具,机床,刀具的的结构和工作原理有了更深的了解,不知不觉中我的图纸分析、结构设计能力都得到了提高,为今后的毕业设计及未来从事的工作打下了良好的基础。在结束了及有关课程的学习后,经过本次的设计使我们所学的知识得到了巩固和加深,并培养了我们学会全面综合地运用所学知识,去分析和解决机械制造中的问题的能力。由

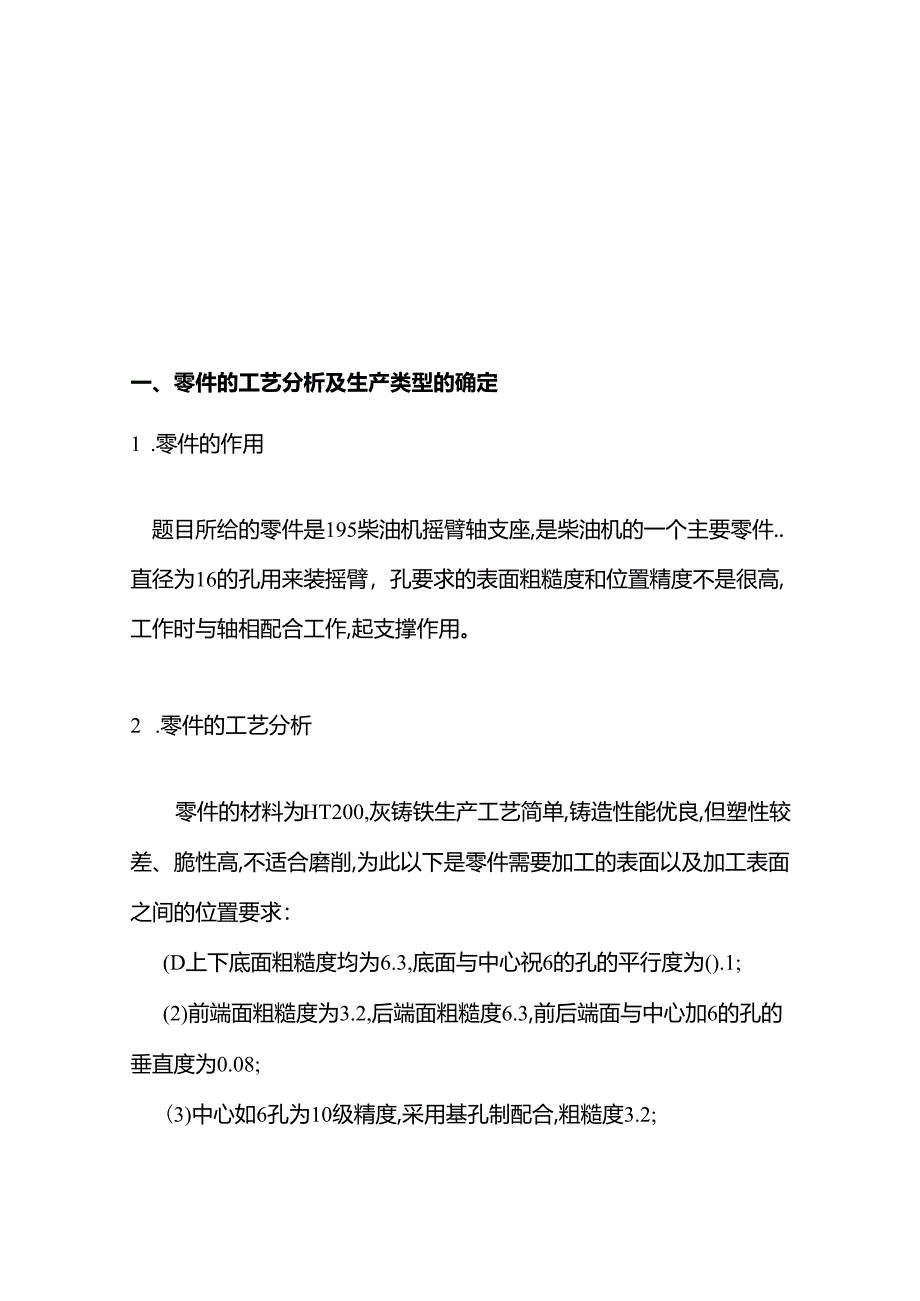

2、于能力有限,经验不足,设计中还有许多不足之处,希望老师多加指教。一、零件的工艺分析及生产类型的确定1 .零件的作用题目所给的零件是195柴油机摇臂轴支座,是柴油机的一个主要零件.直径为16的孔用来装摇臂,孔要求的表面粗糙度和位置精度不是很高,工作时与轴相配合工作,起支撑作用。2 .零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单,铸造性能优良,但塑性较差、脆性高,不适合磨削,为此以下是零件需要加工的表面以及加工表面之间的位置要求:(D上下底面粗糙度均为6.3,底面与中心祝6的孔的平行度为().1;(2)前端面粗糙度为3.2,后端面粗糙度6.3,前后端面与中心加6的孔的垂直度为0.08;

3、(3)中心如6孔为10级精度,采用基孔制配合,粗糙度3.2;(4)例0.5的孔的粗糙度12.5o由上面分析可知,能够半精加工下底面后,然后以此作为基准采用专用夹具进行加工,而且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度,而且此零件没有复杂的加工曲面,因此根据上述技术要求采用常规的加工工艺均可保证。3 .零件的生产类型依据设计要求Q=5()(X)台/年,n=l件/台;结合生产实际,备品率和废品率6分别取10%和1%代入公式得该工件的生产纲领N=5()()()l(l+10%)(l+l%)=5()()()件/年零件质量为,查表知其属于轻型,生产类型为中批。二、选择毛坯,确定

4、毛坯尺寸,设计毛坯图1 .选择毛坯本零件选取的材料是HT200,而且此零件外形较为简单,又属于中批生产,若选砂型手工造型生产,则效率低,铸件质量差,也不宜采用费用高,生产周期长的铸造复杂形状毛坯的熔模铸造,最后确定采用砂型机器造型,它有较高的生产效率,也能满足毛坯质量要求。2 .确定机械加工余量、毛坯尺寸和公差3 确定机械加工余量4.确定毛坯尺寸及公差等级零件尺寸单面加工余量铸件尺寸公差等级581.160.2IT831j1-0.21.133.2IT816Hlo1.1例3.8ITlO。10.55.25IT125.设计毛坯图(1)确定拔模斜度根据机械制造工艺设计手册查出拔模斜度为7o(2)确定分型

5、面由于毛坯形状前后对称,且最大截面在中截面,为了起模及便于发现上下模在铸造过程中的错移因此选前后对称的中截面为分型面。(3)毛坯的热处理方式为了去除内应力,改进切削性能,在铸件取出后要做时效处理。三、选择加工方法,制定工艺路线1 .定位基准的选择(1)粗基准的选择:本设计选下底面为主要定位粗基准。(2)精基准的选择:考虑要保证零件的加工精度和装夹准确方便,根据零件形状结构和要求可知,刎60的孔为设计基准,为了避免由于基准不重合而产生的误差,应选择。16二的孔为定位基准,即遵循”基准重合”原则。2 .零件表面加工方法的选择本零件的加工面有端面、侧面、内孔、小孔及槽等,材料为HT200o以公差等级

6、和表面粗糙度要求,参考有关资料,其加工方法选择如下:(1)上下底面公差等级8,表面粗糙度Ra6.3,需要进行粗铳和半精铳;(2)加6孔的前端面公差等级IT8,表面粗糙度Ra3.2,需要进行粗铳和半精铳;(3)刎6孔的后端面公差等级IT8,表面粗糙度Ra6.2,需要进行粗铳和半精铳;(4)。16内孔公差等级m(),表面粗糙度Ra32,毛坯铸造出预置孔,需要进行粗锋、半精锋和精锋;(5)加0.5内孔公差等级ITlO,表面粗糙度Ral2.5,需一次钻出孔。3 .制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求,以及加工方法所能达到的经济精度,在生产纲领已确定的情况下,能够考虑采用在锋床上

7、配以夹具,并尽量使工序集中来提高生产率。除此之外,还应当考虑经济效果,以便使生产成本尽量下降。查,选择零件的加工方法及工艺路线方案如下:方案一:(1)铸造(2)时效热处理(3)粗铳半精铳下底面(7)粗锋半精锋加6孔(4)粗铳半精铳上底面(8)钻刎0.5孔(5)粗铳半精铳后端面(9)铳槽(6)粗铳半精铳前端面方案二:(10)终检(1)铸造(8)半精铳后端面(2)时效热处理(9)粗锋。16孔(3)粗铳卜底面(10)钻回0.5孔(4)粗铳半精铳上底面(11)半精锂精膛加6孔(5)半精钱下底面(12)铳槽(6)(7)粗铳后端面粗铳半精铳前端面(13)终检两个方案的分析比较:方案一工序比较集中,定位基准

8、的精度较低,加工精度不高;方案二定位基准都是前一道工序加工表面,定位基准精度较高,能够符合零件加工精度要求,故选择方案二中的工艺路线作为加工工序。四、工序设计1.选择加工设备与工艺装备(1)选择机床根据不同的工序选择机床工序至(8)及工序(12)主要进行粗铳、半精铳等铳削加工,零件成批生产,不要求很高的生产率,表面精度要求不是很高,选用X51型立式钻床;工序(9)和工序(11)主要进行粗傕、半精傕和精键等工步,根据零件外轮廓尺寸、形状等,选用卧式车床CM6125;工序(10)钻两个。105的孔,可采用专用夹具在立式钻床上加工,选用Z525型立式钻床。(2)选择夹具本零件加工时均采用专用夹具进行

9、加工(3)选择刀具I .在铳床上加工的工序,铳削底面和侧面时,选用高速钢三面刃铳刀、高速钢错齿三面刃铳刀、Ia柱铳刀及镶齿套式面铳刀;铳削槽时,选用锯齿铳刀;II .在车床上加工的工序,粗键时选用YG8硬质合金膛刀,半精锋精锋时选用YG3高速钢键刀;I11在钻床上加工的工序,选用莫氏锥柄麻花钻(4)选择量具本零件为中批量生产,一般尽可能采用通用量具,根据表面精度、尺寸和形状等要求,参考有关手册资料,选择量具如下表:工序工序名称量具3粗铳下底面游标卡尺、粗糙块4粗铳、半精铳上底面游标卡尺、粗糙块5半精铳下底面游标卡尺、粗糙块6粗铳后端面游标卡尺、粗糙块7粗铳、半精铳前端面游标卡尺、粗糙块8半精铳

10、后端面游标卡尺、粗糙块9粗镇游标卡尺塞规10钻游标卡尺塞规11半精镇精镶游标卡尺塞规12铳槽游标卡尺2.确定工序尺寸(1)上下底面加工余量加工表面工序单边余量工序尺寸及公差表面用艮糙度粗铳半精铳粗铳半精铳粗铳半精铳上底面1.51.060.559-0.3Ra6.3Ra6.3下底面1.51.06150.4658-0.3Ra6.3Ra6.3(2)前后端面加工余量加工表面工序单边余量工序尺寸及公差表而利且糙度粗铳半精铳粗铳半精铳粗铳半精铳前端面1.00.732.7%3170.21Ra6.3Ra3.2后端面1.00.733.7131%Ra6.3Ra6.3(3)中心孔加工余量工序加工余量(单边)工序尺寸公

11、差等级公差及尺寸精镣0.0516.05IT816.()5产半精镣0.1。16.1IT9加6工。8粗链111T13R7.1产7五、确定切削用量及基本时间1.工序切削用量及基本时间的确定(1)切削用量本工序为粗铳下底面,所选刀具为高速钢三面刃铳刀,铳刀直径Cl=100mm,宽度1.=16mm,齿数12,根据机械制造技术基础课程设计指南(一下有关选用表均出自V机械制造技术基础课程设计指南书中)表5-143选择铳刀的基本形状。由于加工材料的HBS在180-200,故选择前角o=7。,后角a0=16。(周齿),0=6。(端齿)。机床选用X51型立式铳床。I.确定每齿进给量fz根据表5-144,X51型立

12、式铳床的功率为4.5kw(表5-74),工艺系统刚性为中等,查得每齿进给量fz=0.20-0.30mmzo现取fz=0.30mmzoII.选择铳刀磨钝标准及耐用度根据表5-148,铳刀耐用度T=180min(表5-149)IH.确定切削速度和工作台每分钟进给量fMz根据表2-17中公式计算:18.910002带入公式得Ve查得CV=I8.9,qv=0.2,xv=0.1,yv=0.4,uv=0.1,Pv=0.1,m=().15T=180min,ap=1.5mm,fz=0.30mmz,ae=16mm,z=12,d=100mm,kv=l.0j11-1O=20.016m/min0,5x1.5x0.3x

13、1.6x12100020.016/0/.n=63.71rmn11100根据X51型立式铳床转速表(表5-72),选择n=65rmin,则实际切削速度V=20.42ms,工作台每分钟进给量为fvk=0.31260=216mmmin根据X51型立式铳床工作台进给量表(表576),选择fMz=200mmmin,则实际的每齿进给量为fz=2-=o.28mmzo6012IV.校验机床功率根据表2-18计算公式铳削时的功率为查得CF=30,xf=1.0,yp=0.65,uf=0.83,wf=0,qp=0.83,ap=1.5mm,fz=0.28mmz,ae=16mm,z=12,d=l()()mm,n=65r

14、min,kfc=0.6330xl.5,0x0.2816wxl2Fc=0.63=20.47N100x65V=20.42mmin=0.34msp20.47x0.34=679x10,3kw100OX51型立式钻床主电动机的功率为4.5kw,故所选切削用量能够采用。所确定的切削用量为fz=0.28mmz,fMz=200mmmin,n=65rmin,V=0.34ms基本时间根据表2.25,本道工序的基本时间为Z1=0.5(5一加一片)+(3)式中=5()mmZ1=2mmZ2=2mmae=16mmfMz=200mmminrr50+2+2GCTi=60=16.2sJ2002.工序(4)切削用量及基本时间的确定本道工序分为粗铳和半精铳上底面两个工步a.粗铳上底面(1)切削用量本工步为粗铳上底面,所选刀具为高速钢三面刃铳刀,所有过程同工序(3)。fz=0.28mmzfMz=200mmminn=65rminV=0.34ms基本时间
