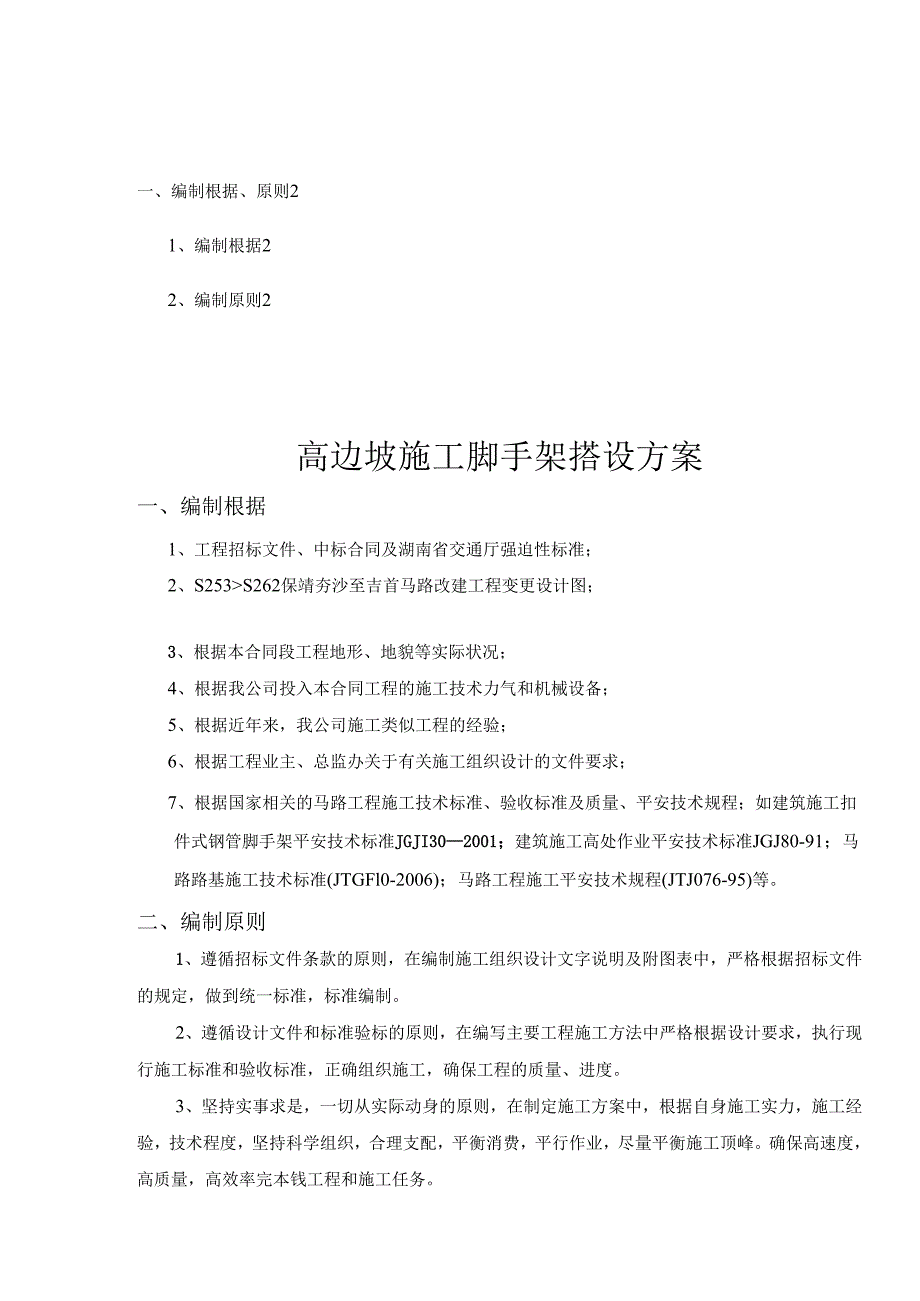

1、一、编制根据、原则21、编制根据22、编制原则2二、工程概述3三、脚手架搭设材料3四、脚手架搭设施工方案41、脚手架搭设要求42、脚手架搭设施工53、脚手架的撤除工序7五、脚手架搭设考前须知7六、脚手架搭设平安施工技术措施91、脚手架搭设过程平安技术措施92、脚手架上施工作业的平安技术措施93、脚手架的撤除平安技术措施10七、文明施工及环保爱护措施10高边坡施工脚手架搭设方案一、编制根据1、工程招标文件、中标合同及湖南省交通厅强迫性标准；2、S253S262保靖夯沙至吉首马路改建工程变更设计图；3、根据本合同段工程地形、地貌等实际状况；4、根据我公司投入本合同工程的施工技术力气和机械设备；5、
2、根据近年来，我公司施工类似工程的经验；6、根据工程业主、总监办关于有关施工组织设计的文件要求；7、根据国家相关的马路工程施工技术标准、验收标准及质量、平安技术规程；如建筑施工扣件式钢管脚手架平安技术标准JGJI302001；建筑施工高处作业平安技术标准JGJ80-91；马路路基施工技术标准(JTGFl0-2006)；马路工程施工平安技术规程(JTJ076-95)等。二、编制原则1、遵循招标文件条款的原则，在编制施工组织设计文字说明及附图表中，严格根据招标文件的规定，做到统一标准，标准编制。2、遵循设计文件和标准验标的原则，在编写主要工程施工方法中严格根据设计要求，执行现行施工标准和验收标准，正

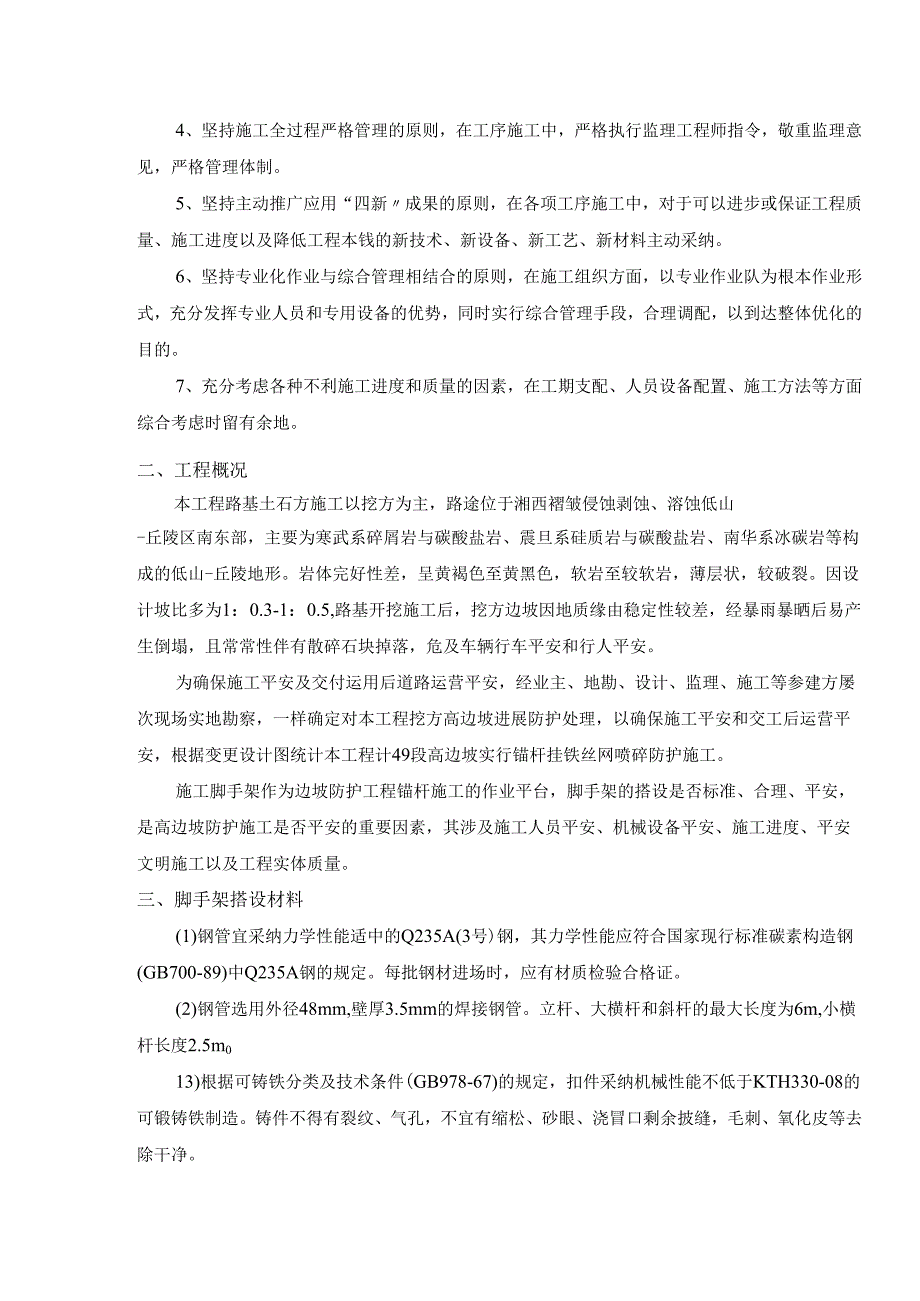

3、确组织施工，确保工程的质量、进度。3、坚持实事求是，一切从实际动身的原则，在制定施工方案中，根据自身施工实力，施工经验，技术程度，坚持科学组织，合理支配，平衡消费，平行作业，尽量平衡施工顶峰。确保高速度，高质量，高效率完本钱工程和施工任务。4、坚持施工全过程严格管理的原则，在工序施工中，严格执行监理工程师指令，敬重监理意见，严格管理体制。5、坚持主动推广应用“四新成果的原则，在各项工序施工中，对于可以进步或保证工程质量、施工进度以及降低工程本钱的新技术、新设备、新工艺、新材料主动采纳。6、坚持专业化作业与综合管理相结合的原则，在施工组织方面，以专业作业队为根本作业形式，充分发挥专业人员和专用设
4、备的优势，同时实行综合管理手段，合理调配，以到达整体优化的目的。7、充分考虑各种不利施工进度和质量的因素，在工期支配、人员设备配置、施工方法等方面综合考虑时留有余地。二、工程概况本工程路基土石方施工以挖方为主，路途位于湘西褶皱侵蚀剥蚀、溶蚀低山-丘陵区南东部，主要为寒武系碎屑岩与碳酸盐岩、震旦系硅质岩与碳酸盐岩、南华系冰碳岩等构成的低山-丘陵地形。岩体完好性差，呈黄褐色至黄黑色，软岩至较软岩，薄层状，较破裂。因设计坡比多为1：0.3-1：0.5,路基开挖施工后，挖方边坡因地质缘由稳定性较差，经暴雨暴晒后易产生倒塌，且常常性伴有散碎石块掉落，危及车辆行车平安和行人平安。为确保施工平安及交付运用后
5、道路运营平安，经业主、地勘、设计、监理、施工等参建方屡次现场实地勘察，一样确定对本工程挖方高边坡进展防护处理，以确保施工平安和交工后运营平安，根据变更设计图统计本工程计49段高边坡实行锚杆挂铁丝网喷碎防护施工。施工脚手架作为边坡防护工程锚杆施工的作业平台，脚手架的搭设是否标准、合理、平安，是高边坡防护施工是否平安的重要因素，其涉及施工人员平安、机械设备平安、施工进度、平安文明施工以及工程实体质量。三、脚手架搭设材料(1)钢管宜采纳力学性能适中的Q235A(3号)钢，其力学性能应符合国家现行标准碳素构造钢(GB700-89)中Q235A钢的规定。每批钢材进场时，应有材质检验合格证。(2)钢管选用

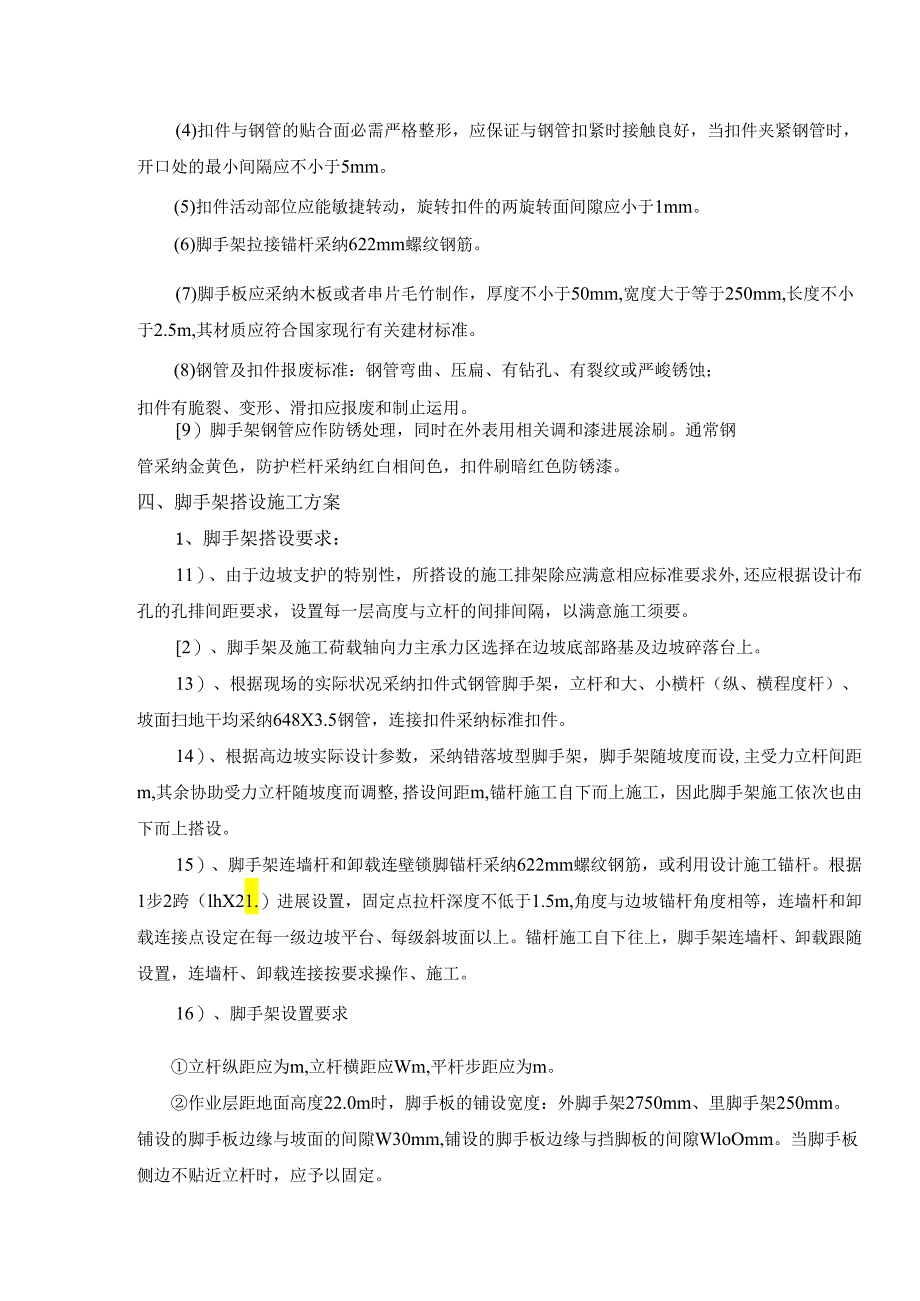

6、外径48mm,壁厚3.5mm的焊接钢管。立杆、大横杆和斜杆的最大长度为6m,小横杆长度2.5m013)根据可铸铁分类及技术条件(GB978-67)的规定，扣件采纳机械性能不低于KTH330-08的可锻铸铁制造。铸件不得有裂纹、气孔，不宜有缩松、砂眼、浇冒口剩余披缝，毛刺、氧化皮等去除干净。(4)扣件与钢管的贴合面必需严格整形，应保证与钢管扣紧时接触良好，当扣件夹紧钢管时，开口处的最小间隔应不小于5mm。(5)扣件活动部位应能敏捷转动，旋转扣件的两旋转面间隙应小于1mm。(6)脚手架拉接锚杆采纳622mm螺纹钢筋。(7)脚手板应采纳木板或者串片毛竹制作，厚度不小于50mm,宽度大于等于250mm
7、,长度不小于2.5m,其材质应符合国家现行有关建材标准。(8)钢管及扣件报废标准：钢管弯曲、压扁、有钻孔、有裂纹或严峻锈蚀；扣件有脆裂、变形、滑扣应报废和制止运用。9）脚手架钢管应作防锈处理，同时在外表用相关调和漆进展涂刷。通常钢管采纳金黄色，防护栏杆采纳红白相间色，扣件刷暗红色防锈漆。四、脚手架搭设施工方案1、脚手架搭设要求：11）、由于边坡支护的特别性，所搭设的施工排架除应满意相应标准要求外,还应根据设计布孔的孔排间距要求，设置每一层高度与立杆的间排间隔，以满意施工须要。2）、脚手架及施工荷载轴向力主承力区选择在边坡底部路基及边坡碎落台上。13）、根据现场的实际状况采纳扣件式钢管脚手架，立
8、杆和大、小横杆（纵、横程度杆）、坡面扫地干均采纳648X3.5钢管，连接扣件采纳标准扣件。14）、根据高边坡实际设计参数，采纳错落坡型脚手架，脚手架随坡度而设,主受力立杆间距m,其余协助受力立杆随坡度而调整,搭设间距m,锚杆施工自下而上施工，因此脚手架施工依次也由下而上搭设。15）、脚手架连墙杆和卸载连壁锁脚锚杆采纳622mm螺纹钢筋，或利用设计施工锚杆。根据1步2跨（lhX21.）进展设置，固定点拉杆深度不低于1.5m,角度与边坡锚杆角度相等，连墙杆和卸载连接点设定在每一级边坡平台、每级斜坡面以上。锚杆施工自下往上，脚手架连墙杆、卸载跟随设置，连墙杆、卸载连接按要求操作、施工。16）、脚手架
9、设置要求立杆纵距应为m,立杆横距应Wm,平杆步距应为m。作业层距地面高度22.0m时，脚手板的铺设宽度：外脚手架2750mm、里脚手架250mm。铺设的脚手板边缘与坡面的间隙W30mm,铺设的脚手板边缘与挡脚板的间隙WloOmm。当脚手板侧边不贴近立杆时，应予以固定。剪刀撑的斜杆与程度面的交角宜在4560之间，程度投影宽度不应小于两跨（24m）或不应大于四跨（8m）o斜杆应与脚手架根本构架杆件加以牢靠连接，至少应与34根立杆相连接，且斜杆相邻连接点之间的长细比60017）、杆件连接构造的规定脚手架左右相邻立杆和上下相邻平杆的对接接头应互相错开设置在不同的构架框格内。相邻立杆接头宜布置在不同步距
10、内，距相邻平杆的间隔应1/3步距。上下相邻平杆接头宜布置在不同纵距内，距相邻立杆的间隔应1/3步距。扣件式钢管脚手架杆件的搭接接头长度应20.8m。搭接部分的结扎不应少于2道，且结扎点间距0.6m。杆件端部伸出结扎点的长度0.1mo单立杆和双立杆连接：当采纳单杆连接时，单立杆与双立杆之中的一根立杆干脆对接，并在对立杆上加旋转扣二道。当采纳双杆连接时，单立杆底支小于横杆上，上部与横杆扣牢，并与双立杆不少于3道旋转扣连接。相邻步架的大横杆应互相错开布置在立杆的两侧，以改善立杆的偏心受压状况。平杆(大、小横杆)不得跳设或漏设。18)、扣件式钢管脚手架杆配件的一般规定：钢管端部切口应平整，杆件无明显变
11、形、裂纹和严峻锈蚀形象。扣件应与杆件管径相匹配，其性能应符合国家相关的标准规定。严禁运用加工不合格、锈蚀和有裂纹的扣件。脚手架杆配件应能满意平安要求，并与脚手架主体构造架杆连接牢靠。竹串片脚手板的竹片宽应260mm,拼接螺栓直径为810,螺栓间距600mm,拼接必需稳固牢靠。铺设后用镀锌铁丝绑牢固定。2、脚手架搭设施工(1)高边坡根据1：0.3坡比进展脚手架设计最不利受力设计)。(2)脚手板为5cm厚木脚手板或者5cm*250cm竹片相串脚手板，其自重标准值为0.35kNm2o13)钢管尺寸均为48mmX3.5mm、48mm105Nmm2)0(4)施工荷载根据纵向50m、高程方向80m,脚手架
12、范围铺设8层木脚手板或者竹片相串脚手板，同时作业2层，每层布置2台钻机，最多布置4台钻机进展考虑(连续5跨内布置1台钻机作业)，单台YXZlOOA钻机主机重1.Ot,施工人员3人，重约225kg,计算荷载根据5跨内布置1台YXZlOoA钻机，同时配置3名施工人员，施工面平台和施工面头顶脚手板实行满铺满搭；即，施工荷载,100+225/1.5*3.5=2.5KNm2计算时，荷载根据3.0KN/m2考虑。（5）脚手架搭设时地面设横向、纵向扫地杆，贴坡面亦设扫地杆，扫地杆均离地面1坡面）30cm；每两跨设置程度内拉连墙杆，采纳22锚杆打入山体深1.5m,与纵横杆连接。防止脚手架整体向外倾翻和下滑。（
13、6）锚杆施工脚手架尺寸，锚杆施工脚手架采纳钢管扣件式综合爬坡脚手架体系，脚手架间排距结合坡面锚杆布置形式以及构造稳定性、锚杆间距纵横为2m2m,施工脚手架按间距2mX2m设置，锚杆、插筋（插筋垂直坡面搭设），并通过拉条焊接与脚手架连接作为脚手架连墙杆、卸载加固杆件。7）、脚手架马道根底锁脚锚杆采纳中22mm螺纹钢筋进展锚固。X5.6m间距进展布置。同时，每级平台设置一排地锚插筋与脚手架程度小横杆连接牢固，地锚间距与脚手架纵向间距一样，根据2.8m间距进展设置。通过以上部分加固，以起到分段卸荷和防止脚手架在钻机冲击反力作用下向外倾翻，确保边坡脚手架整体平平稳定。由于脚手架为边坡深浅层支护的主要载
14、体，平安问题尤为重要，为了平安起见，脚手架搭设过程中采纳以下措施加强脚手架整体稳定性：沿纵向每4跨设置一道横向剪刀撑，剪刀撑沿高程方向连续设置；沿横向每2跨设置一道纵向剪刀撑，间距6m,斜角为45。-60之间，剪刀撑沿高程方向连续设置，以确保脚手架整体稳定；脚手架立杆地基承载力计算：立杆根底在中分化和微分化岩石上，下垫长度不少于二跨的100X50的木彷。按地勘报告每段挖方承载力大于240KPa0立杆传至木材的轴向压力为N=6.342kN,木材面积A=12XX其压强为p=NA=6.3420.09=70.46KP0,4fg=72KPa故脚手架立杆地基承载力满意要求。3、脚手架的撤除工序（1）、钢管
15、脚手架的搭设依次为：立杆一扫地杆一小横杆一大横杆（牵杆）一剪刀撑一连墙杆一脚手片铺设一防护栏杆一挂平安网。12）、脚手架的撤除撤除脚手架应遵守由上而下，先搭后拆的原则，即先拆拉杆、平安网、脚手板、剪刀撑、斜撑，而后拆大横杆、小横杆、立杆等。不准分立面拆架或在上一下两步同时进展拆架，做到一步一清、一杆一清，拆立杆时，要先抱住立杆再拆开最终两个扣。撤除大横杆、斜撑、剪刀撑时应先拆中间扣件，然后托住中间，再拆端头扣。全部连墙杆等必需随脚手架撤除同步下降。严禁先撤除连墙件或数层撤除后再撤除脚手架，分段高差不大于2步，如高差小于2步，应增设连墙件加固。当脚手架拆至下部最终一根长立杆的高度(约6m)时，应先在适当位置搭设临时抛撑加固后，在撤除连墙件。当脚手架实行分段、分立面撤除时，对不撤除的脚手架两端应实行如下规定设置连墙件和横向斜撑加固：两端必需设置连墙件，连墙件的垂直间隔不应大于建筑物的层高，并不应大于4m(2步)，横向斜撑在同一节间，由底至顶层呈之字形连续布置，中间每隔6跨设置一道。卸料时各配件严禁抛掷至地面。五、脚手架搭设考前须知(1)在进展脚手架搭设详细施工时，根据开挖的边坡岩石实际条件，根据设计和地质勘探出具的地址编录、地质简报，对不同区域的连墙杆、卸载件锁脚锚杆入岩深度
