1、某某工程（某#-某#住宅楼及某期地下室）样板引路首件验收实施方案样板引路首件验收实施方案目录第一章编制依据1第二章工程概况12.1 总体概况12.2 样板引路概况2第三章施工准备23.1 人员准备23.2 技术准备33.3 物资准备3第四章土建结构工程样板引路方案34.1 钢筋工程34.1.1 原材管理34.1.2 钢筋加工34.1.3 钢筋绑扎64.1.4 钢筋连接94.1.5 钢筋位置控制104.1.6 样板节点质量标准124.1.7 钢筋质量保证措施144.2 模板工程144.2.1 模板及支撑系统的选型144.2.2 模板及其支撑体系的基本要求144.2.3 模板支撑体系设计154.2
2、.4 模板施工方法和构造要求204.2.5 模板拆除234.2.6 样板节点质量保证244.3 混凝土工程274.3.1 混凝土浇筑274.3.2 混凝土自然养护294.3.3 混凝土质量检查294.3.4 样板节点质量保证294.3.5 混凝土允许偏差及检查表314.4 砌体工程314.4.1 砌体概况314.4.2 工艺流程324.4.3 砌筑操作要求334.4.4 植筋施工流程344.4.5 样板节点质量保证354.4.6 质量标准414.4.7 成品保护424.4.8 质量保证措施434.4.9 安全文明施工措施434.5 抹灰工程454.5.1 一般性工艺流程454.5.2 抹灰业主
3、控制标准484.5.3 样板节点质量保证494.5.4 质量安全保证措施514.6 屋面工程524.6.1 施工准备524.6.2 主要施工工序及施工工艺524.6.3 特殊节点大样574.6.4 质量控制措施644.6.5 成品保护664.7 地下室防水工程664.7.1 施工设计664.7.2 施工准备664.7.3 施工工艺及方法674.7.4 质量保证措施704.7.5 安全文明施工70第五章给排水工程样板引路方案715.1 穿楼板管道套管安装715.2 卫生间给排水支管安装715.3 管井立管安装72第六章成品保护措施74第七章雨季施工措施74第八章质量保证措施75第九章安全文明施工

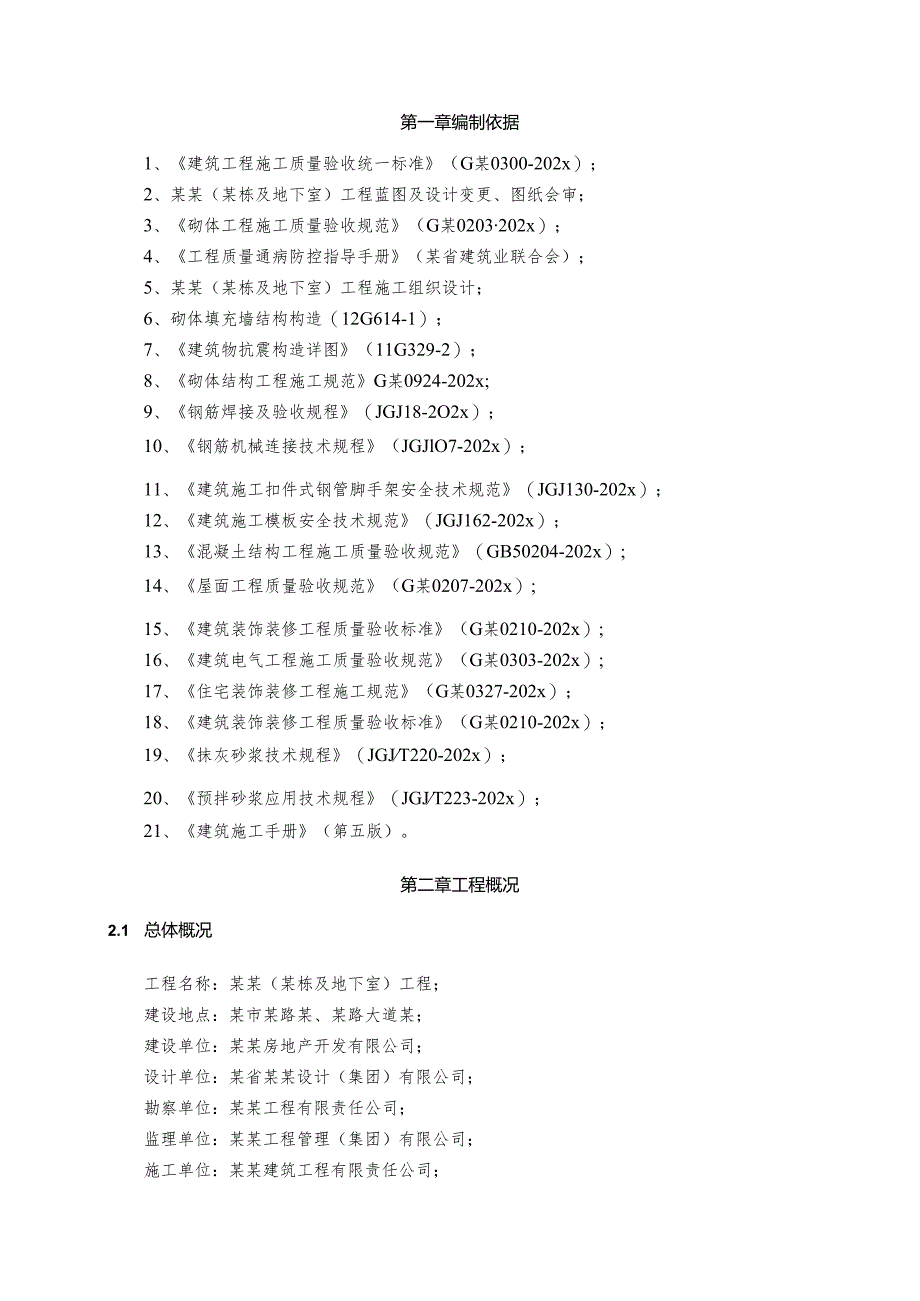

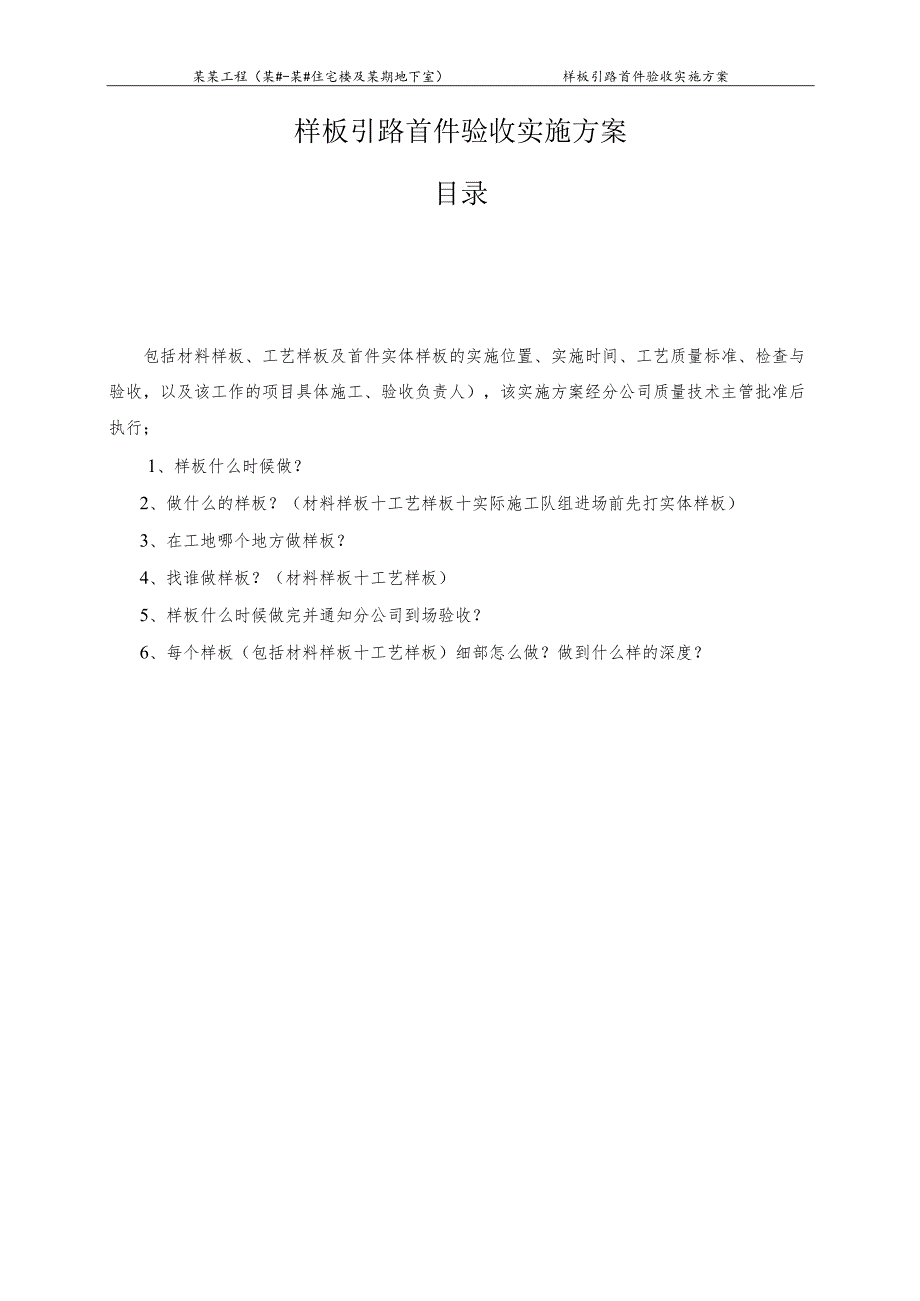

4、措施76第十章附件:检查表77包括材料样板、工艺样板及首件实体样板的实施位置、实施时间、工艺质量标准、检查与验收，以及该工作的项目具体施工、验收负责人），该实施方案经分公司质量技术主管批准后执行；1、样板什么时候做？2、做什么的样板？（材料样板十工艺样板十实际施工队组进场前先打实体样板）3、在工地哪个地方做样板？4、找谁做样板？（材料样板十工艺样板）5、样板什么时候做完并通知分公司到场验收？6、每个样板（包括材料样板十工艺样板）细部怎么做？做到什么样的深度？第一章编制依据1、建筑工程施工质量验收统一标准（G某0300-202x）；2、某某（某栋及地下室）工程蓝图及设计变更、图纸会审；3、砌体工
5、程施工质量验收规范（G某0203202x）；4、工程质量通病防控指导手册（某省建筑业联合会）；5、某某（某栋及地下室）工程施工组织设计；6、砌体填充墙结构构造（12G614-1）；7、建筑物抗震构造详图（11G329-2）；8、砌体结构工程施工规范G某0924-202x;9、钢筋焊接及验收规程（JGJ18-2O2x）；10、钢筋机械连接技术规程（JGJlO7-202x）；11、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-202x）；12、建筑施工模板安全技术规范（JGJ162-202x）；13、混凝土结构工程施工质量验收规范（GB50204-202x）;14、屋面工程质量验收规范（G某

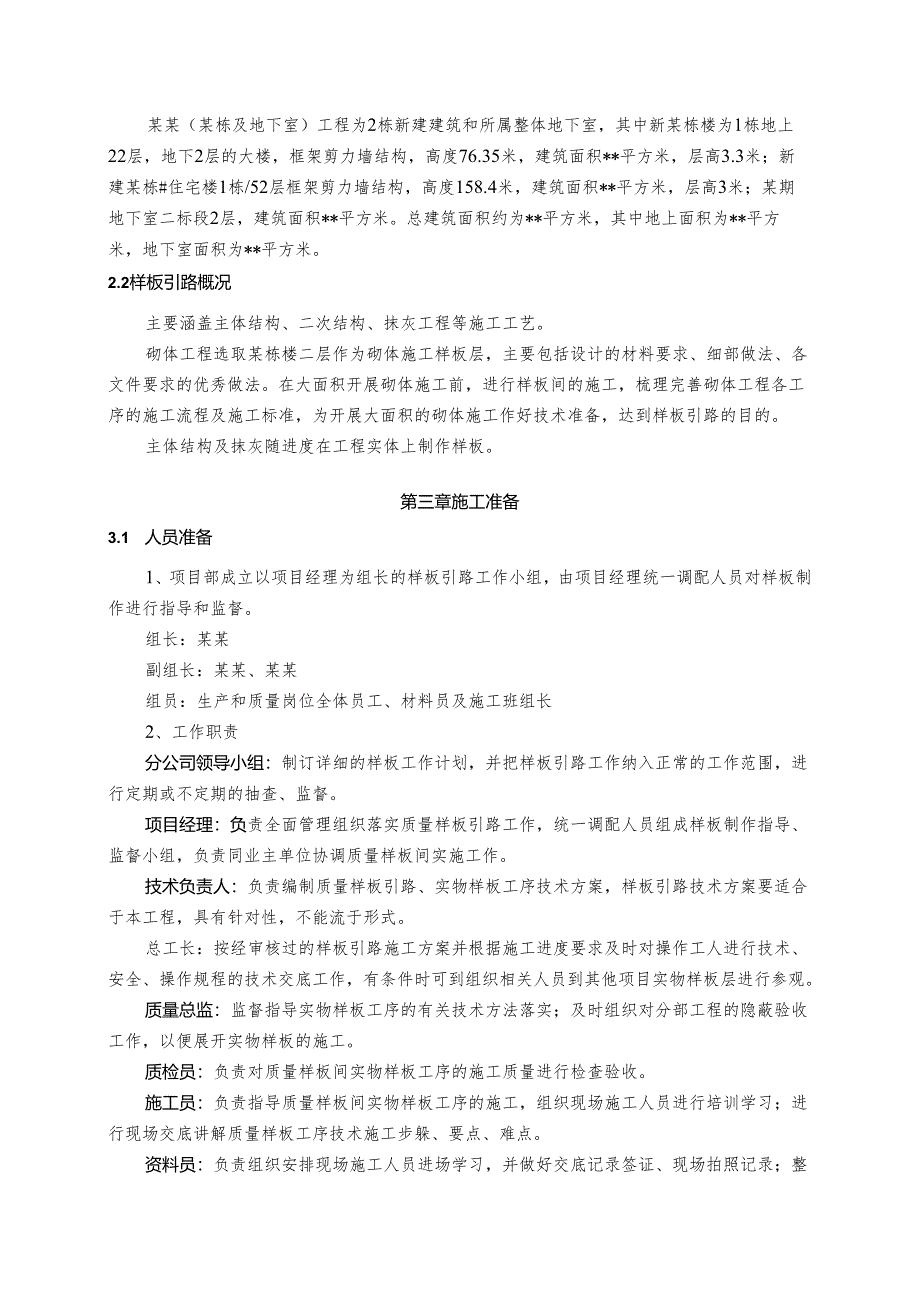

6、0207-202x）;15、建筑装饰装修工程质量验收标准（G某0210-202x）;16、建筑电气工程施工质量验收规范（G某0303-202x）;17、住宅装饰装修工程施工规范（G某0327-202x）；18、建筑装饰装修工程质量验收标准（G某0210-202x）；19、抹灰砂浆技术规程（JGJT220-202x）；20、预拌砂浆应用技术规程（JGJT223-202x）；21、建筑施工手册（第五版）。第二章工程概况2.1 总体概况工程名称：某某（某栋及地下室）工程；建设地点：某市某路某、某路大道某；建设单位：某某房地产开发有限公司；设计单位：某省某某设计（集团）有限公司；勘察单位：某某工程有限
7、责任公司；监理单位：某某工程管理（集团）有限公司；施工单位：某某建筑工程有限责任公司；某某（某栋及地下室）工程为2栋新建建筑和所属整体地下室，其中新某栋楼为1栋地上22层，地下2层的大楼，框架剪力墙结构，高度76.35米，建筑面积*平方米，层高3.3米；新建某栋#住宅楼1栋/52层框架剪力墙结构，高度158.4米，建筑面积*平方米，层高3米；某期地下室二标段2层，建筑面积*平方米。总建筑面积约为*平方米，其中地上面积为*平方米，地下室面积为*平方米。2.2样板引路概况主要涵盖主体结构、二次结构、抹灰工程等施工工艺。砌体工程选取某栋楼二层作为砌体施工样板层，主要包括设计的材料要求、细部做法、各文
8、件要求的优秀做法。在大面积开展砌体施工前，进行样板间的施工，梳理完善砌体工程各工序的施工流程及施工标准，为开展大面积的砌体施工作好技术准备，达到样板引路的目的。主体结构及抹灰随进度在工程实体上制作样板。第三章施工准备3.1 人员准备1、项目部成立以项目经理为组长的样板引路工作小组，由项目经理统一调配人员对样板制作进行指导和监督。组长：某某副组长：某某、某某组员：生产和质量岗位全体员工、材料员及施工班组长2、工作职责分公司领导小组：制订详细的样板工作计划，并把样板引路工作纳入正常的工作范围，进行定期或不定期的抽查、监督。项目经理：负责全面管理组织落实质量样板引路工作，统一调配人员组成样板制作指导
9、、监督小组，负责同业主单位协调质量样板间实施工作。技术负责人：负责编制质量样板引路、实物样板工序技术方案，样板引路技术方案要适合于本工程，具有针对性，不能流于形式。总工长：按经审核过的样板引路施工方案并根据施工进度要求及时对操作工人进行技术、安全、操作规程的技术交底工作，有条件时可到组织相关人员到其他项目实物样板层进行参观。质量总监：监督指导实物样板工序的有关技术方法落实；及时组织对分部工程的隐蔽验收工作，以便展开实物样板的施工。质检员：负责对质量样板间实物样板工序的施工质量进行检查验收。施工员：负责指导质量样板间实物样板工序的施工，组织现场施工人员进行培训学习；进行现场交底讲解质量样板工序技
10、术施工步躲、要点、难点。资料员：负责组织安排现场施工人员进场学习，并做好交底记录签证、现场拍照记录；整理形成工程档案资料存档。班组长：负责组织样板引路分项工程的施工,样板验收合格后进行大规模施工,必须达到样板工程标准。取样员：按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、施工要求。材料员：把好材料关，按进度将各专业施工材料分批进场，并配合实验员进行相关见证送检工作，确保施工材料符合设计、施工要求。3.2 技术准备（1）熟悉图纸，及时发现问题，联系设计，及时解决。（2）样板间施工开始前，在主要分包单位确定后，组织项目部技术、生产、商务及相关分包单位，进行一次样板方案交
11、底。（3）提前到公司在建金地项目实物样板层进行参观。3.3 物资准备（1）根据进度，落实货源，提前做好订货加工、采购及材料进场计划。（2）严格按合同、图纸选定设备、主材及其它材料，填充墙所使用材料应有产品合格证、产品性能检测报告和砂浆试块试验报告，块材、水泥、钢材等应有材料主要性能的进场复检检验报告。（3）块材进入施工现场后应按品种、规格、强度等级分类堆放整齐，堆置高度不宜超过2m,并应有防潮湿、防雨措施。砌筑和抹灰砂浆必须在楼板上垫板施工，砂浆不能直接放在楼板。笫四章土建结构工程样板引路方案4.1 钢筋工程4.1.1 原材管理1、钢材（含钢筋、钢丝、预应力筋、型钢及焊条、焊剂等），应符合国家
12、规范、标准和有关规定。应具备产品出厂证明、进场复试报告。2、钢材管理应有入库、出库台帐。3、钢材及半成品应按批，分级别、品种、直径、外型妥善堆放，每垛钢材应有标识牌，写明钢材产地、规格、品种、数量、复试报告单编号，注明合格或不合格。4.12钢筋加工1、钢筋加工钢筋加工前,由技术人员严格按照结构样板施工图及施工规范做出钢筋配料单，配料单必须审批准确无误后，由项目技术负责人审批方可下发施工班组，进行加工。2、钢筋调直采用钢筋调直机调直冷拔钢丝和细钢筋时，要根据钢筋的直径选用调直模和传送压辐，并要正确掌握调直模的偏移量和压辐的压紧程度。调直模的偏移量，根据其磨耗程度及钢筋品种通过试验确定；调直筒两端
13、的调直模一定要在调直前后导孔的轴心线上，。如果发现钢筋调得不直就要从以上方面检查原因，并及时调整调直模的偏移量。偏移量710调直模的安装压辐的槽宽，一般在钢筋穿入压辐之后，在上下压辐间宜有3mm之内的间隙。压辐的压紧程度要做到既保证钢筋能顺利的被牵引前进，看不出钢筋有明显的转动，而在被切断的瞬时钢筋和压辐间又能允许发生打滑。3、钢筋切断（1）将同规格钢筋根据不同长度长短搭配，统筹排料；一般应先断长料，后断短料；（2）断料时应避免用短尺量长料，防止在量料中产生累计误差。为此，宜在工作台上标出尺寸刻度线并设置控制断料尺寸用的挡板。（3）在切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除；如
14、发现钢筋的硬度与该钢种有较大的出入，应及时向有关人员反映，查明情况。（4）钢筋的断口，不得有马蹄形或起弯等现象。用于直螺纹连接的钢筋应用无齿锯切断。4、钢筋除锈油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。钢筋的除锈，通过以下两个途径：一是在钢筋冷拉或钢丝调直过程中除锈，对大量钢筋的除锈较为经济省力；二是用机械方法除锈，如采用电动除锈机除锈，对钢筋的局部除锈较为方便。5、钢筋弯曲成型（1）受力钢筋1）圆钢末端应作180。弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；2)当设计要求钢筋末端需作135。
15、弯钩时，HR某35级、HR某OO级钢筋的弯弧内直径D不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求;3)钢筋作不大于90。的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。(2)箍筋除焊接封闭环式箍筋外，箍筋的末端应作弯钩。弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：1)箍筋弯钩的弯弧内直径不小于受力钢筋的直径；2)箍筋弯钩的弯折角度：对一般结构，不应小于90。；对有抗震等要求的结构应为135oo()箍筋示意（八）90790o;(b)13571353)箍筋弯后的平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。6、钢筋加工的允许偏差加工项
