1、光伏项目机电安装工程质髓收通用标准1光伏安装工程质量（支架及组件基础检查划线及地脚螺栓安装）验收通用标准工序枪查验收项目性质单位质量标准检查验收方法和器具检S基础几何尺寸mm基础顶标高偏差mm中心位置偏差mm1基础纵横主要中心线偏差mm划中心线距离偏差mmnr鸣线地脚螺栓孔偏差mm10用钢尺检测标高偏差nun10用钢尺检测地脚螺栓垂直偏差mm(1/100)*1.(1.-螺栓长度)用直角尺测量钩（环）头离孔壁距离底端不碰孔壁观察地脚螺栓安装地脚螺栓、螺母、垫圈安装接触平整良好，螺母拧紧后螺栓外露2-3扣观察紧地脚螺栓的混凝土强度270%混凝土设计强度检查施工记录及试件强度报告锚板活动地脚螺栓安装

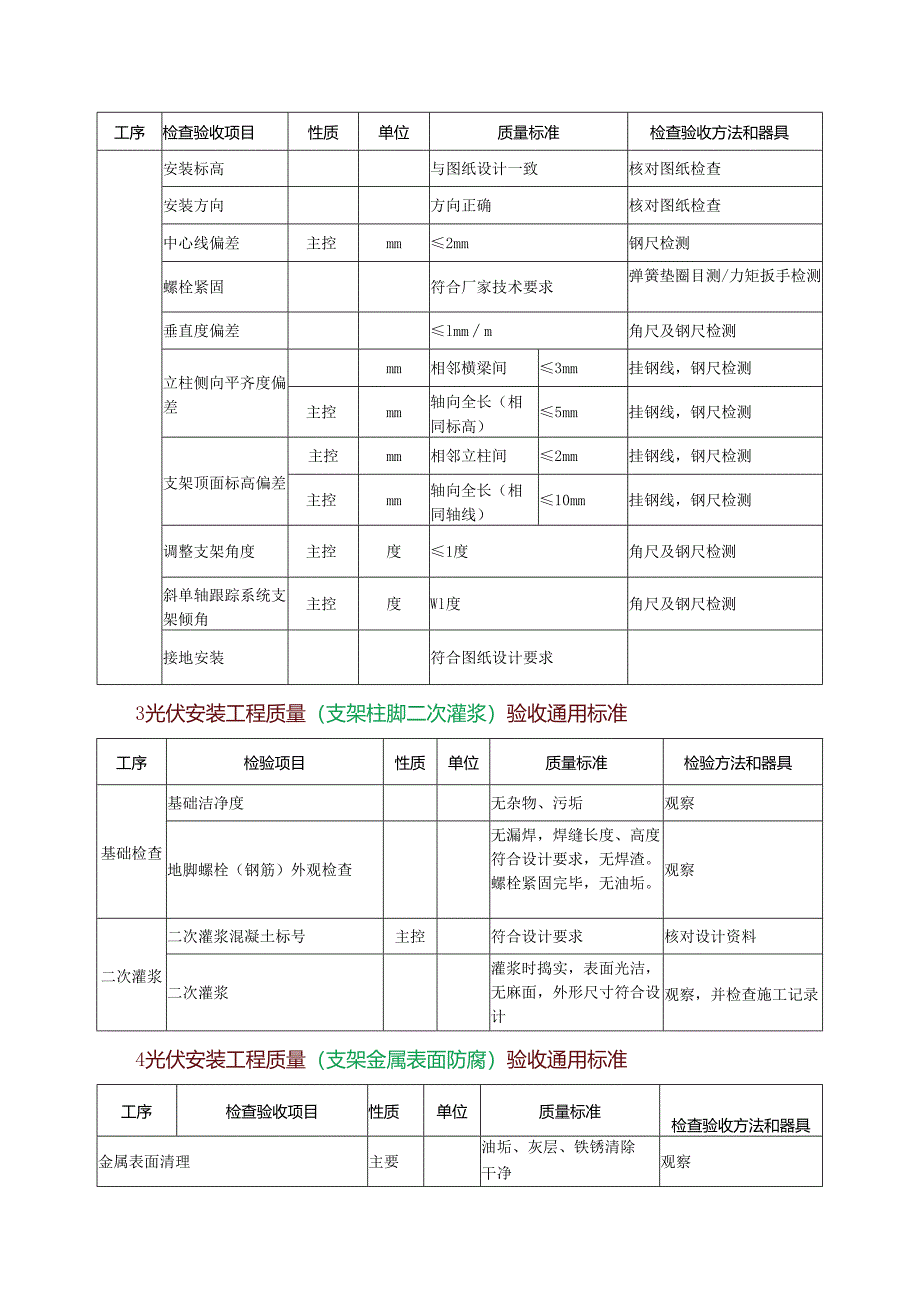

2、螺栓上端面标明矩形头方向观察2光伏安装工程质量（支架安装）验收通用标准工序检查验收项目性质单位质量标准检查验收方法和器具设备检查外观无严重锈蚀、损伤、变形观察外形尺寸符合图纸用钢尺检测零部件数量齐全与图纸数量核对材质符合图纸设计要求核对图纸检查设备安装安装位置符合图纸设计核对图纸检查安装的形式形式、规格符合设计文件的规定核对图纸检查工序检查验收项目性质单位质量标准检查验收方法和器具安装标高与图纸设计一致核对图纸检查安装方向方向正确核对图纸检查中心线偏差主控mm2mm钢尺检测螺栓紧固符合厂家技术要求弹簧垫圈目测/力矩扳手检测垂直度偏差lmmm角尺及钢尺检测立柱侧向平齐度偏差mm相邻横梁间3mm挂
3、钢线，钢尺检测主控mm轴向全长（相同标高）5mm挂钢线，钢尺检测支架顶面标高偏差主控mm相邻立柱间2mm挂钢线，钢尺检测主控mm轴向全长（相同轴线）10mm挂钢线，钢尺检测调整支架角度主控度1度角尺及钢尺检测斜单轴跟踪系统支架倾角主控度Wl度角尺及钢尺检测接地安装符合图纸设计要求3光伏安装工程质量（支架柱脚二次灌浆）验收通用标准工序检验项目性质单位质量标准检验方法和器具基础检查基础洁净度无杂物、污垢观察地脚螺栓（钢筋）外观检查无漏焊，焊缝长度、高度符合设计要求，无焊渣。螺栓紧固完毕，无油垢。观察二次灌浆二次灌浆混凝土标号主控符合设计要求核对设计资料二次灌浆灌浆时捣实，表面光洁，无麻面，外形尺寸

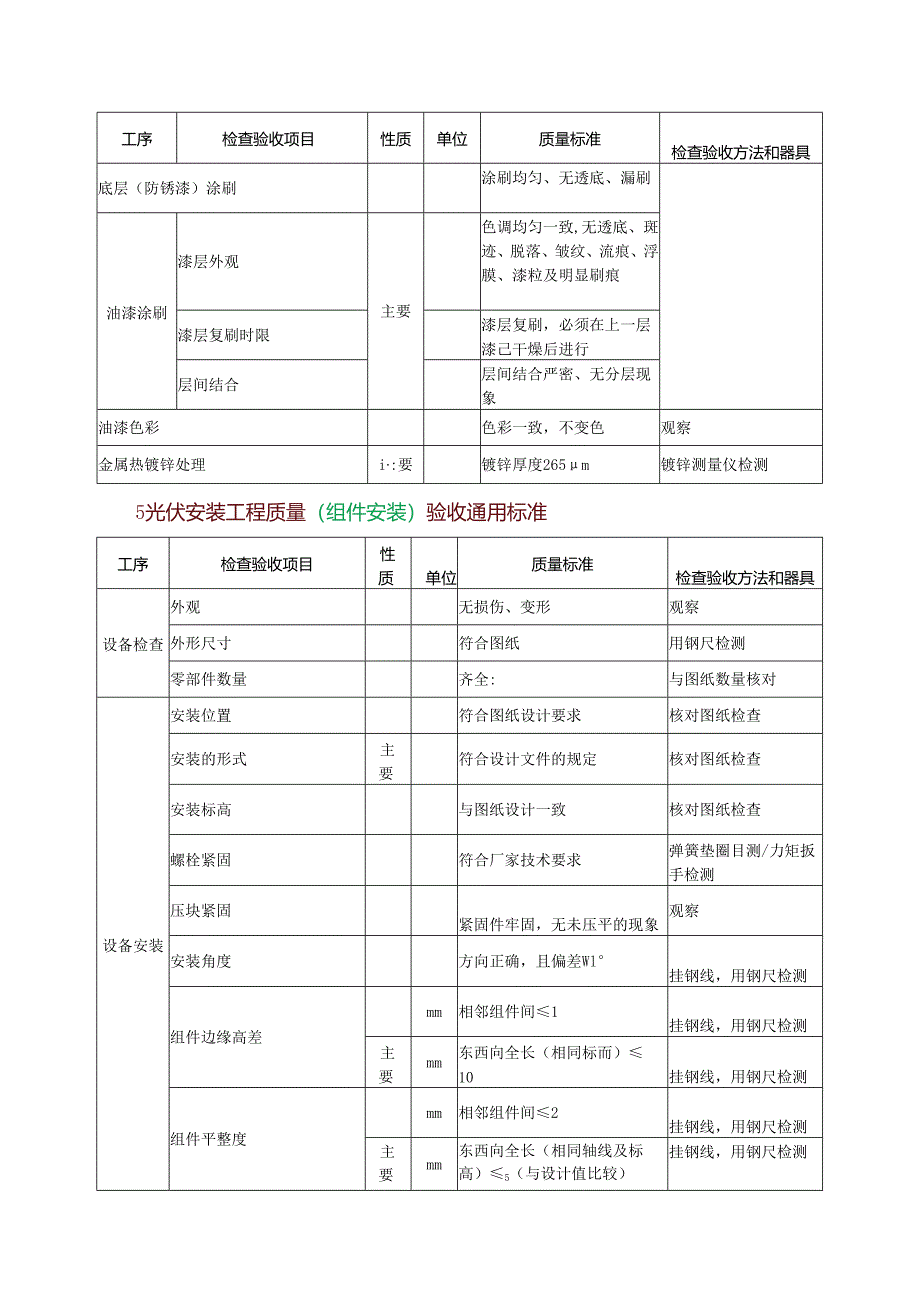

4、符合设计观察，并检查施工记录4光伏安装工程质量（支架金属表面防腐）验收通用标准工序检查验收项目性质单位质量标准检查验收方法和器具金属表面清理主要油垢、灰层、铁锈清除干净观察工序检查验收项目性质单位质量标准检查验收方法和器具底层（防锈漆）涂刷涂刷均匀、无透底、漏刷油漆涂刷漆层外观主要色调均匀一致,无透底、斑迹、脱落、皱纹、流痕、浮膜、漆粒及明显刷痕漆层复刷时限漆层复刷，必须在上一层漆己干燥后进行层间结合层间结合严密、无分层现象油漆色彩色彩一致，不变色观察金属热镀锌处理i:要镀锌厚度265m镀锌测量仪检测5光伏安装工程质量（组件安装）验收通用标准工序检查验收项目性质单位质量标准检查验收方法和器具设
5、备检查外观无损伤、变形观察外形尺寸符合图纸用钢尺检测零部件数量齐全:与图纸数量核对设备安装安装位置符合图纸设计要求核对图纸检查安装的形式主要符合设计文件的规定核对图纸检查安装标高与图纸设计一致核对图纸检查螺栓紧固符合厂家技术要求弹簧垫圈目测/力矩扳手检测压块紧固紧固件牢固，无未压平的现象观察安装角度方向正确，且偏差Wl挂钢线，用钢尺检测组件边缘高差mm相邻组件间1挂钢线，用钢尺检测主要mm东西向全长（相同标而）10挂钢线，用钢尺检测组件平整度mm相邻组件间2挂钢线，用钢尺检测主要mm东西向全长（相同轴线及标高）5（与设计值比较）挂钢线，用钢尺检测组件下缘距地面距离符合图纸设计要求核对图纸检查接
6、地安装符合图纸设计要求6光伏安装工程质量（汇流箱安装）验收通用标准工序检查验收项目性质单位质量标准检查验收方法和器具设备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺检测元器件完好、无松动内部检查开关和熔断器主要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm允许偏差应小于1.5mm测量接地应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要M绝缘电阻不小于2M。用兆欧表测试汇流箱进线端与接地端绝缘电阻主要MQ绝缘电阻不小于2M用兆欧表测试7光伏安装工程质量（逆变器安装）验收通用标准工序检查验
7、收项目性质单位质量标准检查验收方法和器具基础型钢不直度mm1mmm,3mm全长用钢尺检测外形尺寸符合图纸用钢尺检测水平度mm1mmm,3Inm/全长用水平尺检测位置误差及不平行度3mm全长用卷尺测量顶部宜I团出抹平地面nunIOmm用水平仪测量集中逆变器位置、方向符合图纸设计核对图纸检查场所震动按设计要求采取防震措施外观检查与基础型钢之间固定牢固可靠检查逆变器安装（续）工序检查验收项目性质单位质量标准检查验收方法和器具接地（100kW及以上的逆变器应保证两点接地）应牢固、可靠对照标准检查接地线的截面符合设计要求卡尺实测通风、散热符合设计要求用测温仪实测组串式逆变器高度、方向符合设计要求核对图纸
8、检查与支架连接牢固可靠检查绝缘电阻测试交流侧电缆接线前电缆绝缘主要MQ绝缘电阻不小于2MQ,校对电缆相序用兆欧表测试直流侧电缆接线前电缆绝缘主要MQ绝缘电阻不小于2MC,校对极性正确用兆欧表测试8光伏安装工程质量（箱式变压器的安装）验收通用标准工序检验项目性质质量标准检查验收方法及器具设备检查外壳及附件铭牌及接线图标志齐全清晰观察检查附件清点齐全对照设备装箱单检查绝缘子外观光滑，无裂纹观察检查铁芯检查外观检查无碰伤变形观察检查铁芯紧固件检查紧固，无松动用扳手检查铁芯绝缘电阻主要绝缘良好打开夹件与铁芯接地片用兆欧表检查铁芯接地主要1点观察检查绕组检查绕组接线检查主要牢固正确扳动检查表面检查无放电
9、痕迹及裂纹观察检查绝缘电阻主要绝缘良好检查试验报告引出线绝缘层无损伤、裂纹观察检查裸露导体外观主要无毛刺尖角裸导体相间及对地距离主要按GB50149规定对照规范检查箱式变压器的安装（续）工序检验项目性质质量标准检查验收方法及器具防松件主要齐全、完好扳动检查引线支架固定牢固、无损伤本体本体固定牢固、可靠用扳手检查附件安装温控装置主要动作可靠，指示正确扳动及送电试转风机系统牢固，转向正确相色标志齐全、正确观察检查接地外壳接地牢固，导通良好扳动且导通检查本体接地温控器接地用软导线可靠接地，且导通良好观察及导通检查风机接地开启门接地9光伏安装工程质量（电流、电压互感器安装）验收通用标准工序检验项目性质
10、质量标准检查验收方法及器具本体检查铭牌标志完整、清晰观察检查外观主要完整，无损伤二次接线板引线端子连接牢固扳动检查绝缘检查主要绝缘良好检查试验报告变比及极性检查主要正确检查试验报告互感器安装极性方向三相一致观察检查接线端子位置在维护侧等电位弹簧固定主要牢固扳动检查与母线接触主要紧密可靠零序电流互感器铁芯与其他导磁体间主要不构成闭合磁路观察检查所有连接螺栓齐全，紧固用扳手检查接地外壳接地牢固可靠扳动并导通检查电流互感器备用二次绕组接地主要短路后可靠接地10光伏安装工程质量（油浸式互感器安装）验收通用标准工序检验项目性质质量标准检查验收方法及器具本体检查铭牌标志完整，清晰观察检查瓷套外观主要完整，
11、无裂纹密封检查主要无渗漏观察检查油位正常呼吸孔检查主要无阻塞二次接线板引线端子连接牢固观察检查绝缘检查主要绝缘良好检查试验报告变比及极性检查主要正确检查试验报告互感器安装极性方向三相一致观察检查隔膜式储油柜隔膜检查主要完好观察检查顶盖螺栓检查齐全，紧固用扳手检查电容式电组件编号主要按制造厂规定对照厂家规定检查工序检盟E项目性质质量标准检查验收方法及器具压互感器组件间接触面无氧化层，并涂有电力复合脂观察检查均压环外观检查清洁，无损坏观察检查与瓷裙间隙均匀一致所有连接螺栓齐全，紧固用扳手检查接地外壳接地牢固可靠扳动并导通检查分级绝缘及电容式电压互感器接地主要按制造厂规定，接地可靠电容式电压互感器末屏及铁芯接地主要牢固，导通良好电流互感器备用二次绕组接地主要短路后可靠接地其他相色标志齐全，正确观察检查11光伏安装工程质量（断路器安装）验收通用标准六氟化硫断路器
