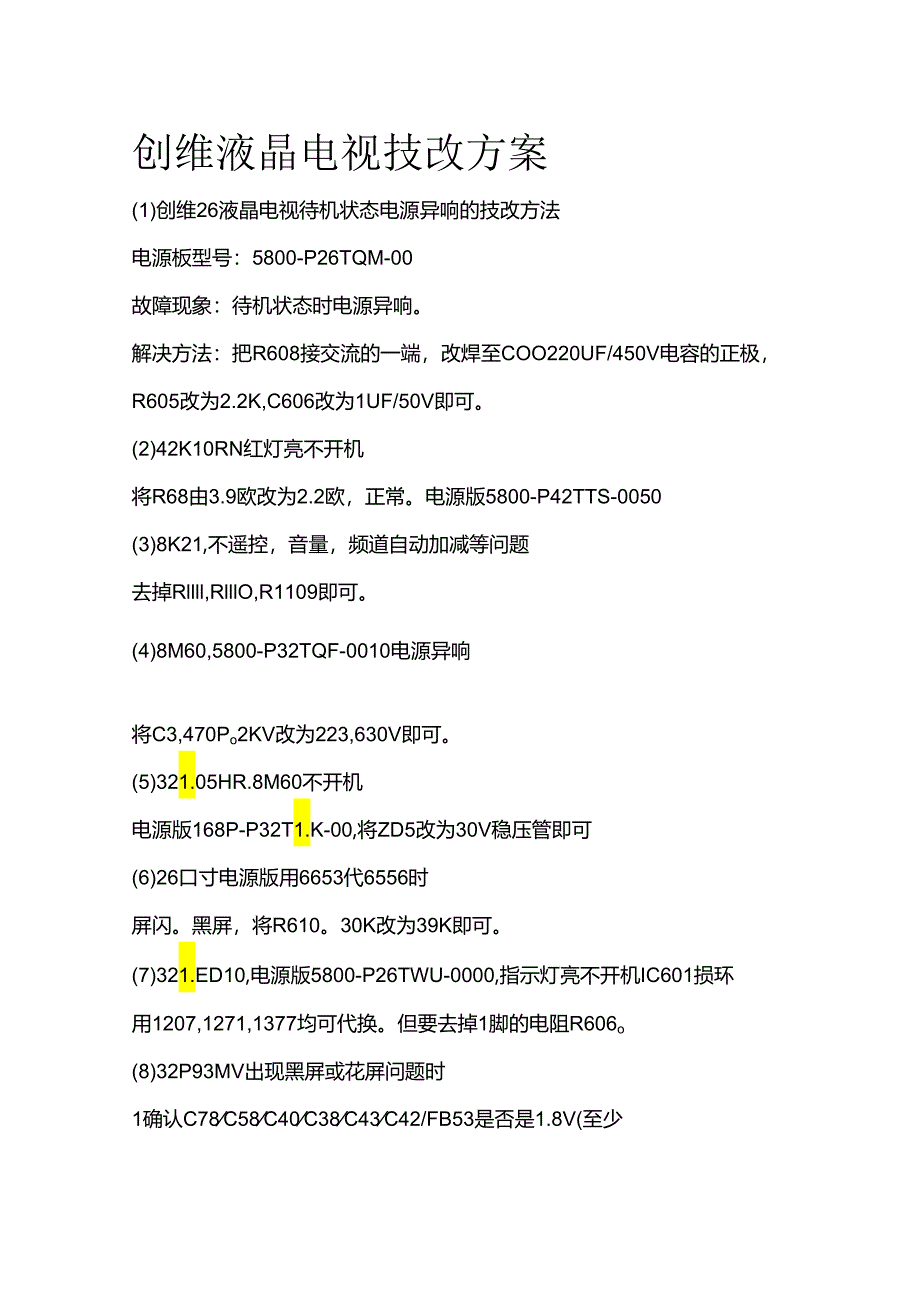

1、创维液晶电视技改方案(1)创维26液晶电视待机状态电源异响的技改方法电源板型号：5800-P26TQM-00故障现象：待机状态时电源异响。解决方法：把R608接交流的一端，改焊至COO220UF/450V电容的正极，R605改为2.2K,C606改为1UF/50V即可。(2)42K10RN红灯亮不开机将R68由3.9欧改为2.2欧，正常。电源版5800-P42TTS-0050(3)8K21,不遥控，音量，频道自动加减等问题去掉Rllll,RlllO,R1109即可。(4)8M60,5800-P32TQF-0010电源异响将C3,470Po2KV改为223,630V即可。(5)321.05HR.

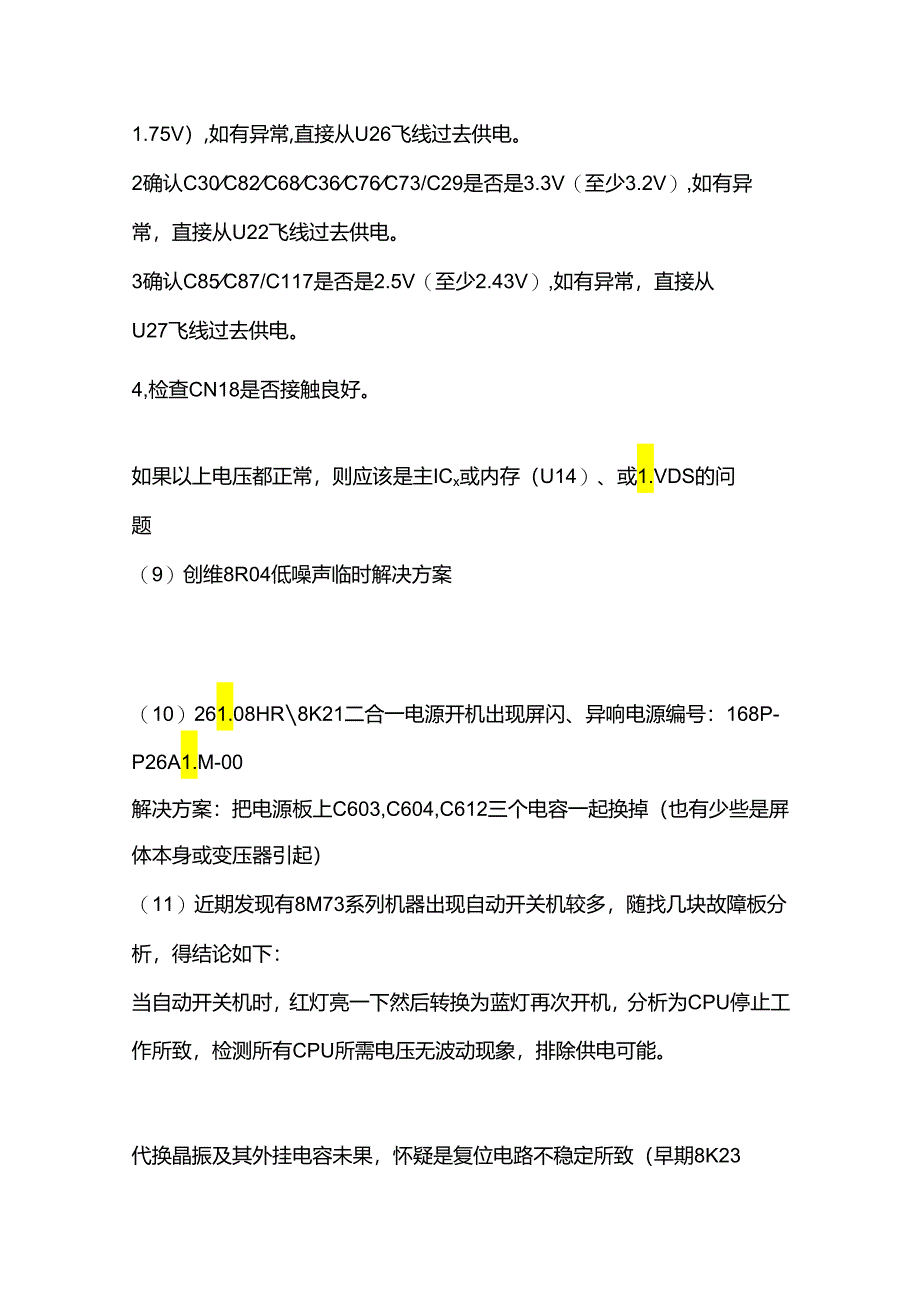

2、8M60不开机电源版168P-P32T1.K-00,将ZD5改为30V稳压管即可(6)26口寸电源版用6653代6556时屏闪。黑屏，将R610。30K改为39K即可。(7)321.ED10,电源版5800-P26TWU-0000,指示灯亮不开机IC601损环用1207,1271,1377均可代换。但要去掉1脚的电阻R606o(8)32P93MV出现黑屏或花屏问题时1确认C78C58C40C38C43C42/FB53是否是1.8V(至少1.75V）,如有异常,直接从U26飞线过去供电。2确认C30C82C68C36C76C73/C29是否是3.3V（至少3.2V）,如有异常，直接从U22飞线过
3、去供电。3确认C85C87/C117是否是2.5V（至少2.43V）,如有异常，直接从U27飞线过去供电。4,检查CN18是否接触良好。如果以上电压都正常，则应该是主ICx或内存（U14）、或1.VDS的问题（9）创维8R04低噪声临时解决方案（10）261.08HR8K21二合一电源开机出现屏闪、异响电源编号：168P-P26A1.M-00解决方案：把电源板上C603,C604,C612三个电容一起换掉（也有少些是屏体本身或变压器引起）（11）近期发现有8M73系列机器出现自动开关机较多，随找几块故障板分析，得结论如下：当自动开关机时，红灯亮一下然后转换为蓝灯再次开机，分析为CPU停止工作所

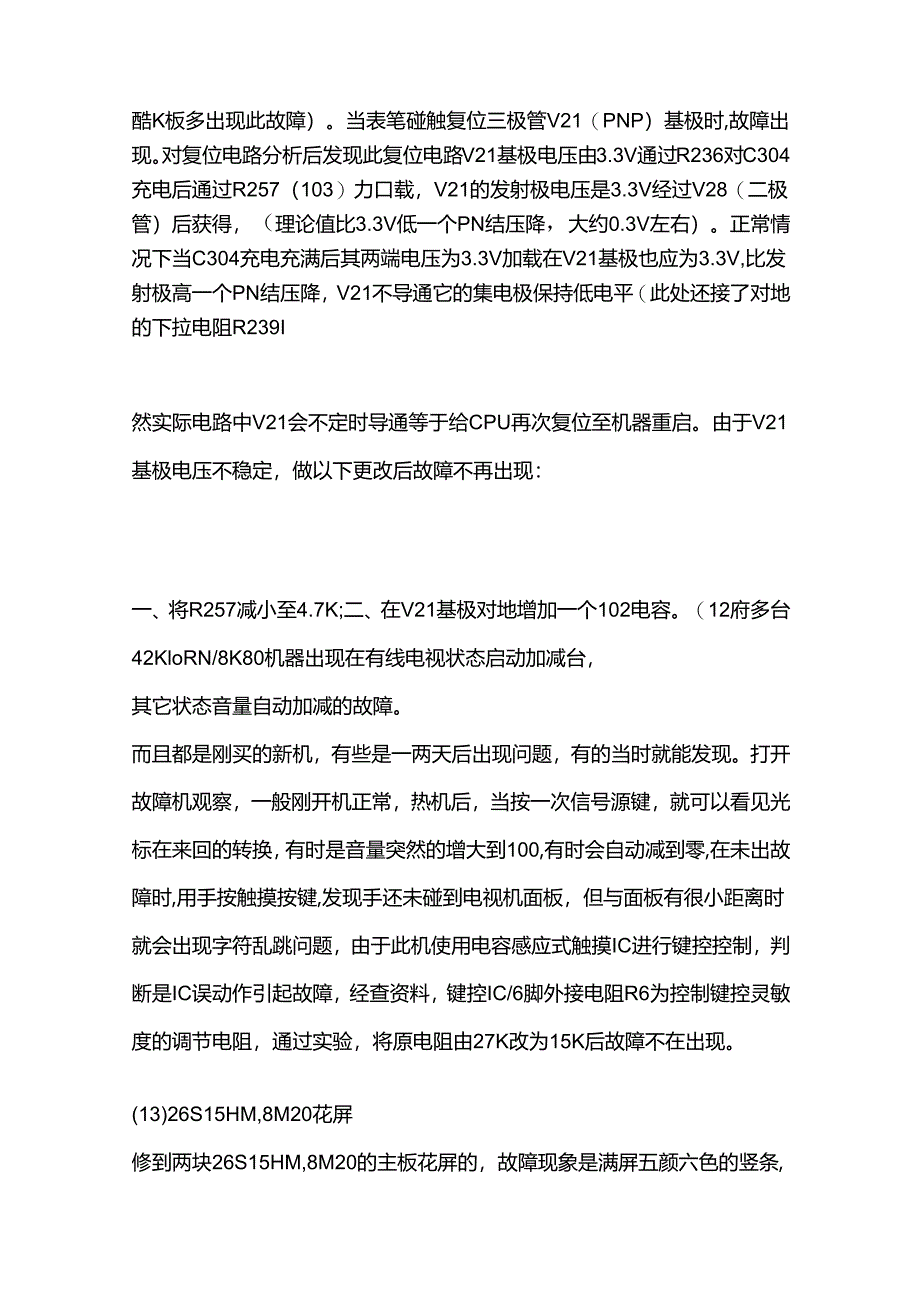

4、致，检测所有CPU所需电压无波动现象，排除供电可能。代换晶振及其外挂电容未果，怀疑是复位电路不稳定所致（早期8K23酷K板多出现此故障）。当表笔碰触复位三极管V21（PNP）基极时,故障出现。对复位电路分析后发现此复位电路V21基极电压由3.3V通过R236对C304充电后通过R257（103）力口载，V21的发射极电压是3.3V经过V28（二极管）后获得，（理论值比3.3V低一个PN结压降，大约0.3V左右）。正常情况下当C304充电充满后其两端电压为3.3V加载在V21基极也应为3.3V,比发射极高一个PN结压降，V21不导通它的集电极保持低电平（此处还接了对地的下拉电阻R239I然实际电
5、路中V21会不定时导通等于给CPU再次复位至机器重启。由于V21基极电压不稳定，做以下更改后故障不再出现：一、将R257减小至4.7K;二、在V21基极对地增加一个102电容。（12府多台42KloRN/8K80机器出现在有线电视状态启动加减台，其它状态音量自动加减的故障。而且都是刚买的新机，有些是一两天后出现问题，有的当时就能发现。打开故障机观察，一般刚开机正常，热机后，当按一次信号源键，就可以看见光标在来回的转换，有时是音量突然的增大到100,有时会自动减到零,在未出故障时,用手按触摸按键,发现手还未碰到电视机面板，但与面板有很小距离时就会出现字符乱跳问题，由于此机使用电容感应式触摸IC进
6、行键控控制，判断是IC误动作引起故障，经查资料，键控IC/6脚外接电阻R6为控制键控灵敏度的调节电阻，通过实验，将原电阻由27K改为15K后故障不在出现。(13)26S15HM,8M20花屏修到两块26S15HM,8M20的主板花屏的，故障现象是满屏五颜六色的竖条,粗查DDR供电均正常，代换E2PROM,F1.ASH,DDR均无效，补焊主芯片及通讯排阻后，故障依旧。所及再查看DDR外围供电的滤波电容，发现几乎所有电容上电压均正常，就只有电容C121上电压为OV,就觉得有些蹊跷，因C121上的电压为R209与R243对2.6V分压得到的基准电压，正常应为1.3V顺着线路发现R209阻值为无穷大，
7、代换R209-10K电阻后试机一切OK!5.321.ED10采用5800-P26TWU-0000电源，出现指示灯亮不开机。一般为IC601损坏，用12071271或1377均可代换。但是要去掉1脚的电阻R606o6,修测5V电压为4.5V.怀疑电源带负载能力差，将R638由3.9欧改为2.2欧。多次试机正常，我办发现多台机器有此问题，改后OK.电源为5800-P42TTS-0050窄边电源。(14)42M10HF/8K29机芯(所配电源5800-P4211S-0050)出现冷开机不定时需二次开机解决方案：看电源板R638阻值为多少，如原板装3.9欧电阻，就将该电阻换为2.0欧(15)321.0
8、5HR8M60-1.G屏不开机，电源版号为168P-P32T1.K-00绿灯不开机输出电压24正常,12V只有I1.lV,将ZD5改为30V稳压管代换0565没有解决问题，查电源外围没有发现异常，但始终觉得12偏低，仔细分析发现12V还有给IC4/STR-H3435供电，查IC4供电脚外围发现C67不良，将其去掉后试机一切正常（16）创维液晶彩电5800-P32TQF电源板技改方案5800-P32TQF-*电源板技改方案（改配CAY变压器）由于供应商在生产带CAY标识的变压器时，将线圈极性调乱，导致在维修生产时出现烧变压器及其它周边元件的故障。以下为此问题的技改方案：第一步：用绝缘导线，将带C
9、AY标识的变压器2脚与6脚短接（脚位请参照图示）；第二步：变压器引脚面有个凸点，电源板安装位置有个小孔，将它们对应安装好；第三步：变压器上方中间的跳线切断，并把它与变压器相近的这端（接地端）与左边的跳线相连接（参照图示）。备注:电源板上有T604-T606三个变压器,只要更换为CAY变压器，都需要按上述方案进行更改。（17）创维K机芯冷开机问题解决汇总一、8K21冷机不开机，热机后正常。解决方案：在主板R604上并20K左右电阻,C616更改为16V1000UF电容，并升级软件。二、8K21热机死机或者不定时死机解决方案力各DDR由WINDDR更改为HY的DDR并从总线内将DDR改为HYo编号
10、为1.C.HY5DU561622FTP-48K218M698M71(代4737-W94254-0660),三、8K298K79机芯冷开机TV杂音解决方案：将中放电路由友达的9885更改为飞利浦的TDA9885o四、8K29冷开机不开机增加主板D188为SS14请各位按此更改，要求焊接技术要过关(18)创维371.01HM/8M19液晶热机键控乱技改热机键控乱该板标注为热机问题。为加速故障出现，用热风枪加热主板，发现出现音量自动加到100,有时出现菜单、信源等字符。故障时测两键控线电压，发现KEYI电压为0.4V左右大小变化,KEY2为3.3V保持不变。怀疑该脚的相关元件漏电，但测其对地阻值却比
11、KEY2偏大。怀疑上拉电阻变大，测之正常。后发现,上拉电阻R420接3.3V供电过孔开路。接飞线后，老化正常（19）创维技改三例371.ED108K81配1.G屏故障是冷开机所有通道都无伴音，反复交流开关几次声音正常，环温较低的情况下故障率较高,将D149（在功放旁边）的负极对地接一IOK左右的电阻，经几天低温试机一切正常。371.ED108M81不定时无声，短路R425后正常。551.ED108K81配奇美屏，冷开机困难技改：测量发现冷机时电源24V正常,12V偏低（大约只有5V）该12V是由24V经DC-DC转换而来，冷机此电路工作异常所至，电源板号168P-55PTQC-00,将R212
12、/10欧改为0欧R214/10欧改为4.7欧。冷开机一切正常。（20）创维液晶37、40、42寸晶辰电源偶尔不开机技改冷机不开机，或者偶尔不开机（只有5V,没有12V和24V）故障原因为电源启动电压处于临界状态，可将稳压管Z2由13V改为15V-16Vo(21)(创维52寸电源板通病开盖检查发现到背光板上的24V无电压输出,因本机器24V是分2路，分别是2组开关电源产生，一路去背光板一路去高频板，检查去背光板24V无输出，经检查是主24V开关电源没工作，检查IC200的7脚无电压,7脚是欠压检测输入端，当此脚电压低时IC200将关闭输出，检查发现R200.200K电阻开路，该电阻由于压降大比较
13、容易开路损坏，检修多台损坏此电阻(22)创维42E60HR冷机黑屏或者不定时开机黑屏经确认为倍频板损坏。解决方案:更新为：MEMC小板上的R2和R3都改为100K(23)创维液晶版号5800-P26A1.M-0000黑屏技改黑屏原因是IC04AN7832损坏，换上出现屏闪，将安装在反面两个IK电阻去掉，在FAN7832的2和3脚，加对地IK电阻解决。(24)创维1.ED液晶24E60HR机器无背光或背光暗通病测1.ED背光恒流板Cl正极电压只24V,说明恒流板未工作。试更换UO1.U02无效。补焊Uo1.U02外围的小贴片电阻、电容，开机背光亮故障排除。已修二十几块相同类型故障的板材，都是补焊
14、解决。(25创维26S16IW-8R07机芯，自动跳台的通病检修)近来发现有好多26S16IW-8R07的机器出现自动跳台的现象。出现这种故障有以下几种解决办法。1.把感光头用黑色的胶带给贴起来,不让它感光2在键控插座C98和C99位置各装一个0.1UF的电容;3、代换键控插座外围D131.D133.D132这几个元件，原因是这几个元件有性能不良的；4、更换主芯片RTD2672,原因是主芯片发出来了错误的指令，造成的自动换台。(26)创维液晶24S16IW8R07自动跳台创维液晶24S16IW/8R07机芯的机器，不定时出现自动跳台或则音量加减，或则跳菜单等故障，按总部的方法增加C98、C99
15、无效，最后断开键控的插座CON5的2脚KEY2后长时间老化没有出现问题，已修复多台这种类型的机器。(27)创维液晶8K21技改针对IC608损坏：请更换IC608后，把R613、R614改为10欧姆，1.602改为光线，1.602靠近IC608端与地接一个104电容，2月23日以后生产的电视已经更改。(28)创维液晶8TTK换台下部静象的初始化操作EEPROM的初始化1 .在TV的状态下2 .音量减到零.3 .一直按住键控板上的音量.4 .按遥控器上的屏显.此时出现工厂菜单.5 .通过遥控器上的菜单键选到DEVICE项后按音量加减键选到EEPROM项止匕时ADDH和ADD1.者B为06 .按频道+-键选到ADDH在按音量+-将此项值设为OF在按频道+-键选到ADD1.在按音量+-将此项值设为FE,按频道+-键选到MOOD再按音量+读出数据，看DATA1.项对应的数据是什么(若是19);按频道+-键选到DATA1.一项，在按音量+-键将此项值改为跟刚读出来的值不一样即可(若读出的值为19,改成20即可),DATAH的值不用调整，按频道+-键选到MOOD在按音量-将数据写入，在按音量+看数据是否已经写入，如已经写入则DATA1.为所设值20oFACTORYDEVICEEEPROMADDHOFADD
