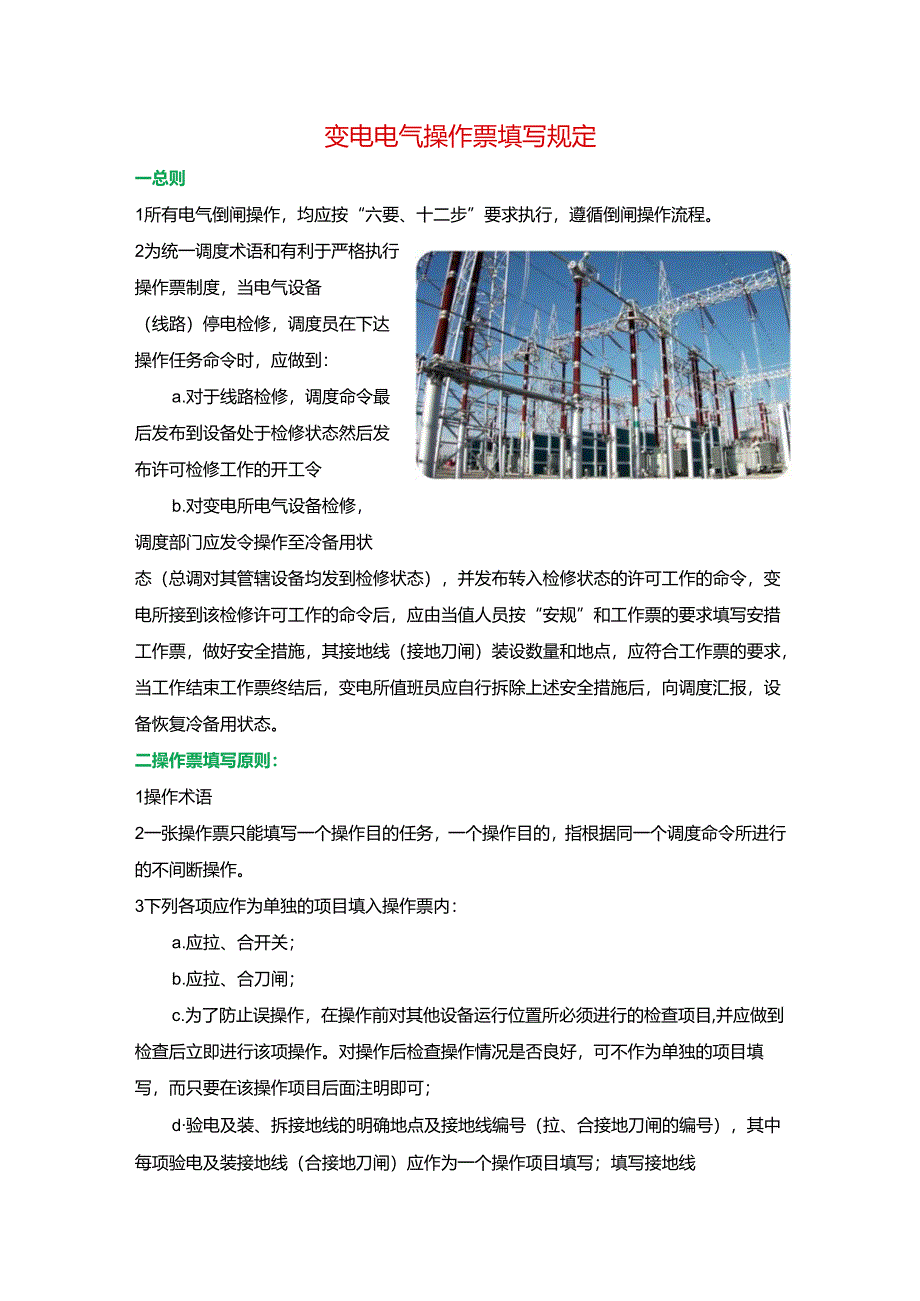

1、变电电气操作票填写规定一总则1所有电气倒闸操作，均应按“六要、十二步”要求执行，遵循倒闸操作流程。2为统一调度术语和有利于严格执行操作票制度，当电气设备（线路）停电检修，调度员在下达操作任务命令时，应做到：a.对于线路检修，调度命令最后发布到设备处于检修状态然后发布许可检修工作的开工令b.对变电所电气设备检修，调度部门应发令操作至冷备用状态（总调对其管辖设备均发到检修状态），并发布转入检修状态的许可工作的命令，变电所接到该检修许可工作的命令后，应由当值人员按“安规”和工作票的要求填写安措工作票，做好安全措施，其接地线（接地刀闸）装设数量和地点，应符合工作票的要求，当工作结束工作票终结后，变电所
2、值班员应自行拆除上述安全措施后，向调度汇报，设备恢复冷备用状态。二操作票填写原则：1操作术语2一张操作票只能填写一个操作目的任务，一个操作目的，指根据同一个调度命令所进行的不间断操作。3下列各项应作为单独的项目填入操作票内：a.应拉、合开关；b.应拉、合刀闸；c.为了防止误操作，在操作前对其他设备运行位置所必须进行的检查项目,并应做到检查后立即进行该项操作。对操作后检查操作情况是否良好，可不作为单独的项目填写，而只要在该操作项目后面注明即可；d验电及装、拆接地线的明确地点及接地线编号（拉、合接地刀闸的编号），其中每项验电及装接地线（合接地刀闸）应作为一个操作项目填写；填写接地线的编号只要在该项

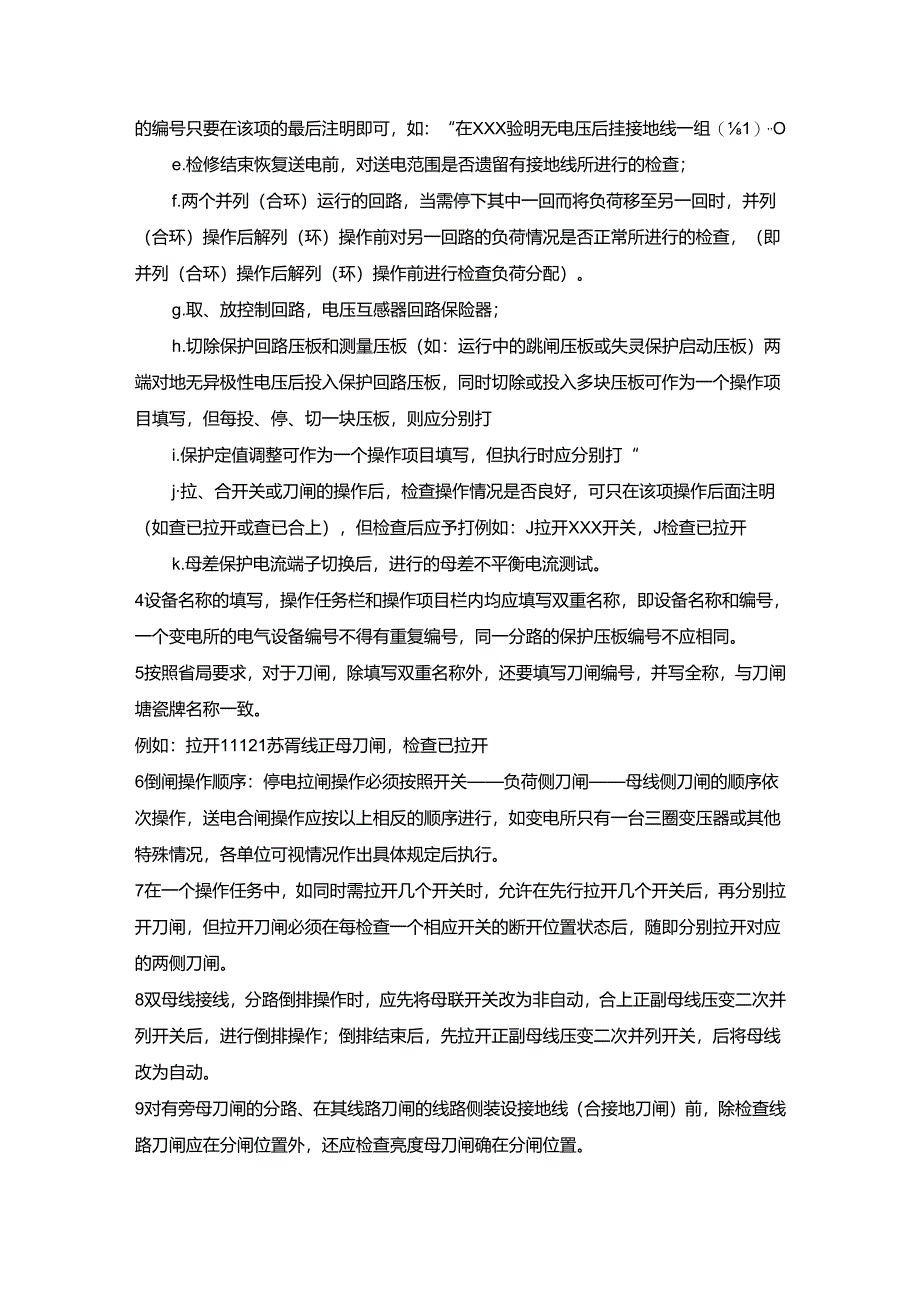

3、的最后注明即可，如：“在XXX验明无电压后挂接地线一组（1）,Oe.检修结束恢复送电前，对送电范围是否遗留有接地线所进行的检查；f.两个并列（合环）运行的回路，当需停下其中一回而将负荷移至另一回时，并列（合环）操作后解列（环）操作前对另一回路的负荷情况是否正常所进行的检查，（即并列（合环）操作后解列（环）操作前进行检查负荷分配）。g.取、放控制回路，电压互感器回路保险器；h.切除保护回路压板和测量压板（如：运行中的跳闸压板或失灵保护启动压板）两端对地无异极性电压后投入保护回路压板，同时切除或投入多块压板可作为一个操作项目填写，但每投、停、切一块压板，则应分别打i.保护定值调整可作为一个操作项目
4、填写，但执行时应分别打“j拉、合开关或刀闸的操作后，检查操作情况是否良好，可只在该项操作后面注明（如查已拉开或查已合上），但检查后应予打例如：J拉开XXX开关，J检查已拉开k.母差保护电流端子切换后，进行的母差不平衡电流测试。4设备名称的填写，操作任务栏和操作项目栏内均应填写双重名称，即设备名称和编号，一个变电所的电气设备编号不得有重复编号，同一分路的保护压板编号不应相同。5按照省局要求，对于刀闸，除填写双重名称外，还要填写刀闸编号，并写全称，与刀闸塘瓷牌名称一致。例如：拉开11121苏胥线正母刀闸，检查已拉开6倒闸操作顺序：停电拉闸操作必须按照开关负荷侧刀闸母线侧刀闸的顺序依次操作，送电合闸
5、操作应按以上相反的顺序进行，如变电所只有一台三圈变压器或其他特殊情况，各单位可视情况作出具体规定后执行。7在一个操作任务中，如同时需拉开几个开关时，允许在先行拉开几个开关后，再分别拉开刀闸，但拉开刀闸必须在每检查一个相应开关的断开位置状态后，随即分别拉开对应的两侧刀闸。8双母线接线，分路倒排操作时，应先将母联开关改为非自动，合上正副母线压变二次并列开关后，进行倒排操作；倒排结束后，先拉开正副母线压变二次并列开关，后将母线改为自动。9对有旁母刀闸的分路、在其线路刀闸的线路侧装设接地线（合接地刀闸）前，除检查线路刀闸应在分闸位置外，还应检查亮度母刀闸确在分闸位置。10开关在分闸位置时改保护定值，保

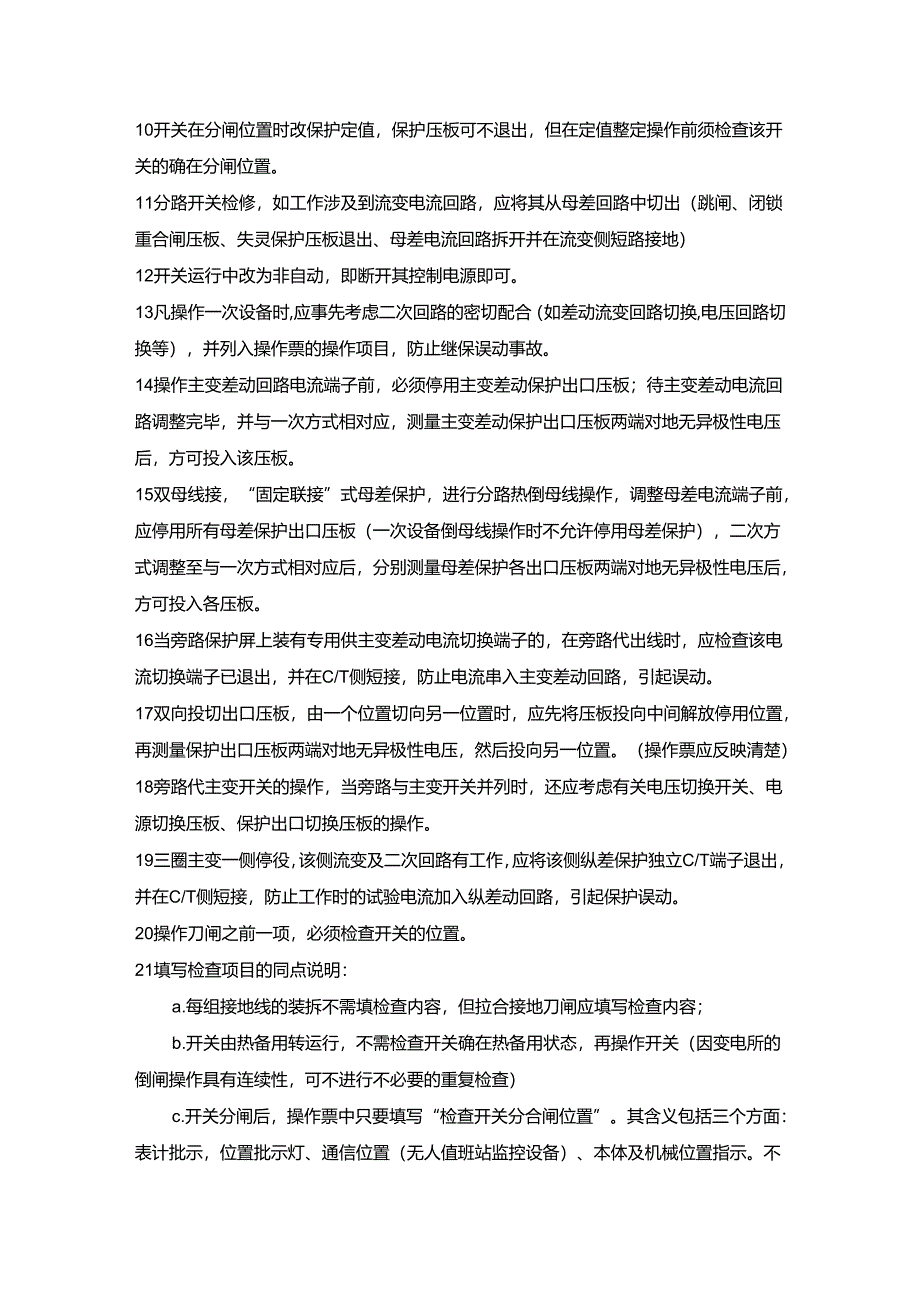

6、护压板可不退出，但在定值整定操作前须检查该开关的确在分闸位置。11分路开关检修，如工作涉及到流变电流回路，应将其从母差回路中切出（跳闸、闭锁重合闸压板、失灵保护压板退出、母差电流回路拆开并在流变侧短路接地）12开关运行中改为非自动，即断开其控制电源即可。13凡操作一次设备时,应事先考虑二次回路的密切配合（如差动流变回路切换,电压回路切换等），并列入操作票的操作项目，防止继保误动事故。14操作主变差动回路电流端子前，必须停用主变差动保护出口压板；待主变差动电流回路调整完毕，并与一次方式相对应，测量主变差动保护出口压板两端对地无异极性电压后，方可投入该压板。15双母线接，“固定联接”式母差保护，进
7、行分路热倒母线操作，调整母差电流端子前，应停用所有母差保护出口压板（一次设备倒母线操作时不允许停用母差保护），二次方式调整至与一次方式相对应后，分别测量母差保护各出口压板两端对地无异极性电压后，方可投入各压板。16当旁路保护屏上装有专用供主变差动电流切换端子的，在旁路代出线时，应检查该电流切换端子已退出，并在C/T侧短接，防止电流串入主变差动回路，引起误动。17双向投切出口压板，由一个位置切向另一位置时，应先将压板投向中间解放停用位置，再测量保护出口压板两端对地无异极性电压，然后投向另一位置。（操作票应反映清楚）18旁路代主变开关的操作，当旁路与主变开关并列时，还应考虑有关电压切换开关、电源切
8、换压板、保护出口切换压板的操作。19三圈主变一侧停役，该侧流变及二次回路有工作，应将该侧纵差保护独立C/T端子退出，并在C/T侧短接，防止工作时的试验电流加入纵差动回路，引起保护误动。20操作刀闸之前一项，必须检查开关的位置。21填写检查项目的同点说明：a.每组接地线的装拆不需填检查内容，但拉合接地刀闸应填写检查内容；b.开关由热备用转运行，不需检查开关确在热备用状态，再操作开关（因变电所的倒闸操作具有连续性，可不进行不必要的重复检查）c.开关分闸后，操作票中只要填写“检查开关分合闸位置”。其含义包括三个方面：表计批示，位置批示灯、通信位置（无人值班站监控设备）、本体及机械位置指示。不必要再填
9、写检查表计、灯光等。d.刀闸拉合操作后,操作票中只要填写检查分合闸是否良好,其含义包括:对一次设备检查、二次电压切换继电器励磁状态检查。不必要再填写检查对应的电压切换继电器励磁状态。e.双母线接，拉X母线刀闸前，不必检查另一母线刀闸确在分位（因变电所内的倒闸操作具有连续性，这种情况正常运行不可能发生，可不予考虑。特殊情况下，当用两组母线刀闸合上代母联开关运行时，应按当时运方操作）；f高频保护启用投跳闸前，要测试高频通道正常后，调度方可正式发令,故测试项目可不填入操作票中/;g.高频保护由停用改为信号时，应检查其跳闸压板（微机保护为开入量压板）已停用；h.检查送电范围内确无遗留接地线，“送电范围
10、”的含义是：变电所设备可见范围，不包括线路及对侧情况。“送电”指由电源侧向检修后的设备送电（充电），并非指对用户送电。i.单独检查项目空二格填写，即不顶格，其他项目均顶格填写。22操作票中下列三项不得涂改：a.设备名称编号各状态；b.有关参数；c.操作“动词”。其它如有个别错、漏字（非关键性字）允许进行修改（每份不超过三字），可用“X”符号划去，并应做到被改的字和改后的字，均要保持字迹清楚，不得将要改的字全部涂掉或擦去。23操作票必须统一印刷编号,并保持连号,缺号者以错票统计.填写操作票一律用钢笔或圆珠笔,票面应清楚整洁,不得任意涂改,严禁使用盖印章填空的方法。24填写操作票应使用统一的操作术
11、语。高度操作任务术语见“电力系统调试规程”（1997年4月版）第103页和“电力系统调试规程”1996年12月版第104页。变电所操作术见附录涉及到华东总调的变电所，按总调度规程的操作术语。25操作票签名的规定：a.填票人、审票人由填写操作票的运行班次分别签名，并对所填操作票的正确性负责，不经签名，不得向下一班移交。b.操作人、监护人在执行操作任务前，应对操作票进行审核无误，在调度员正式发令后，进行逐项操作，操作结束，依次分别签名，并对操作票和所进行操作的正确性全部负责。如审核发现错误，不能只写姓，不写名，不得用图章代替，否则以错票统计。26操作票执行结束，应加盖“已执行”印章，并盖在最后一项
12、的下面侧，与上面写的的字对齐,表示以下无任何操作步骤和该票已执行。作废操作票应加盖“作废”印章。调度撤消票应加盖“调度撤消”印章（任务票、操作票均盖），并注明通知撤消的调度姓名和时间。印章式样如下：已执行IH|调度撤消27一个操作目的填写票数超过一页时，操作开始，结束时间填在首页，填票、审核、操作、监护人签名和“已执行”章置于末页，续页下应写任务票的编号。28操作票或正在执行的操作票（指已打勾，操作结束时间已填写，“已执行”章已盖），发现错误后重新填写的，原票仍应统计为错票，不得作废票处理。29因设备故障而中止操作，该操作票不加盖任何图章，应在任务票备注栏内说明清楚。30工作接地操作票有关规定
13、：a.该操作票用于调度员发令至冷备用，然后发布转入检修的许可开工令,由现场根据安规和工作票要求，进行装、拆接地线（或拉、合接地刀闸）和取、放操作熔丝等操作。b.调度员直接发令至检修设备，应根据调度规程要求，在操作任务票将安全措施一次做安，不填写安措操作票，若根据工作要求，尚需补充安全措施，则可填写安措票。C.安措票与操作任务票分开装订，附在相应的工作票后面,便于对照检查。d许可开工令时,应双方核对设备检修停电申请单,然后由值班人员执行。e.安措票的考核统计归入相应的工作票，不作操作任务票统计。31关于微机开操作票：a.凡用微机填写操作票，可以使用操作短语逐项填写，但不得使用典型操作票及专家系统自动生成（不含调度操作任务票）。b.微机填写操作票，必须根据本站实际接线和运行方式进行严格审票，确认无误后，方可进行操作。三操作票的管理：a.操作票应进行评议，表明“合格”或“不合格”并由评议人签名。（下一班对上一班已执行的操作票评议，站长进行综合评议）b.操作票应按月装订成册，由所长审核、统计。c.操作票应全年保存，以备劳动竞赛检查。d该月已执行合格票数月合格率=100%该月应执行总票数其中：该月已执行合格票数二该月已执行合格票数+该月已执行不合格票数。操作票应考核其废票率（调度撤消票应计入总票数，但不作废票。）该月填废票率月废票率=XIO0%该月填票总票数
