1、一、概述1二、系统设计原则2三、系统设计依据3四、设备选型依据3五、系统方案设计31、系统组成42、具体设备描述43、系统配置说明9六、系统构架图、示意图（附后）：9七、本系统到达的功能和性能：91、对讲可视功能92、自动关门功能103、防盗功能104、刷卡、密码开锁功能105、紧急救护功能106、住户与管理中心双向通话功能107、住户相互通话功能108、多路报警功能119、故障报警功能1110、可扩展的功能1111、其它功能11八、系统工程维护与保养12九、系统构架图12可视对讲门铃、家居防盗报警系统一、概述随着经济的开展，社会的进步，提高生活质量，追求生活品质，已经成为成功人士安家置业首先
2、考虑的因素。现在全国范围内智能化园区的建立已成为住宅建立的一大特色，各地房地产开发商已经把“智能化园区作为一个卖点在考虑，因此以绿色为主调、特色建筑和现代高科技相结合的社区当之无愧地成为他们的首选。智能化住宅的建立目标是向人们提供更为便捷的信息通讯，更加平安舒适的居住环境和高效便利的物业管理。为此我们选用厦门立林科技生产的性能价格比拟好的可视对讲、家居报警系统，以满足山西日报社闻汇大厦的平安智能化管理，让居民有个安心舒适的居住环境。二、系统设计原则a.采用先进、成熟、实用的技术90年代的平安防范技术开展已经比拟成熟，但我们现在规划的是面向21世纪的系统，要经得起时代的考验。因此，在技术上要追求
3、先进，在使用上要求简便实用，而且，在技术上要讲究成熟，不容许任何带有实验性质的应用。b.系统应具有统一的管理能力，为物业管理大大提供方便根据我国现行的管理体制，公共平安管理是集中统一的，因此，要求系统应具有统一的管理中心，并实施科学化的管理，使平安防范技术发挥最高的效用。c.系统应具有开放性、可扩性、兼容性和灵活性就目前而言，平安防范系统仅以平安为目的，但随着21世纪的到来，信息高速公路即将建成使用，管理体制日趋合理，使得平安防范系统演绎成综合性的信息效劳系统。因此要求具有开放性，能严密地与其他系统连接，融合成一个整体，更好地为用户效劳。系统范围大小差异很大，要求系统能适应多种规模，要有较强的
4、可扩性，能随时适应对系统的扩容要求。同时要求系统具有很强的兼容性和灵活性，能适应产品的升级换代，保持旺盛的生命力。三、系统设计依据1. GA/T75：平安防范工程程序与要求；2. GB5019894：民用建筑监视系统工程技术标准；3. DBJ081690：物业小区监视系统设计标准；4. GA/T-74：平安防范系统通用图形符号；5. GYT253-88：建筑电器安装工程质量检验评定标准。6. 897. 盗报警控制器通用技术条件GB1266390四、设备选型依据a.系统的设计和产品的选择应标准化、标准化随着改革开放的不断深入，先进的技术和产品将大量涌入我国市场，与国际接轨乃大势所趋。为便于管理，

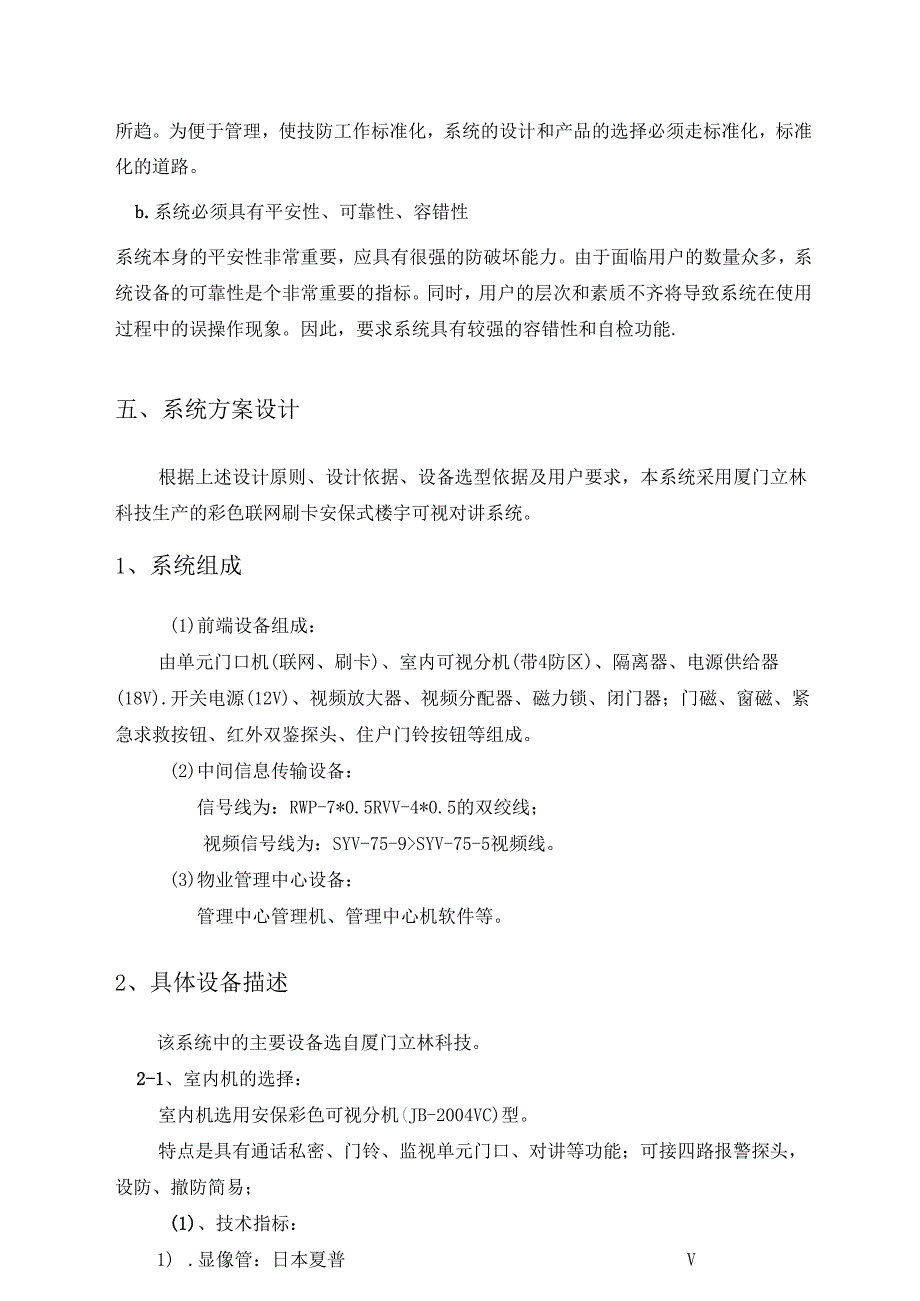

5、使技防工作标准化，系统的设计和产品的选择必须走标准化，标准化的道路。b.系统必须具有平安性、可靠性、容错性系统本身的平安性非常重要，应具有很强的防破坏能力。由于面临用户的数量众多，系统设备的可靠性是个非常重要的指标。同时，用户的层次和素质不齐将导致系统在使用过程中的误操作现象。因此，要求系统具有较强的容错性和自检功能.五、系统方案设计根据上述设计原则、设计依据、设备选型依据及用户要求，本系统采用厦门立林科技生产的彩色联网刷卡安保式楼宇可视对讲系统。1、系统组成(1)前端设备组成：由单元门口机(联网、刷卡)、室内可视分机(带4防区)、隔离器、电源供给器(18V).开关电源(12V)、视频放大器、
6、视频分配器、磁力锁、闭门器；门磁、窗磁、紧急求救按钮、红外双鉴探头、住户门铃按钮等组成。(2)中间信息传输设备：信号线为：RWP-7*0.5RVV-4*0.5的双绞线；视频信号线为：SYV-75-9SYV-75-5视频线。(3)物业管理中心设备：管理中心管理机、管理中心机软件等。2、具体设备描述该系统中的主要设备选自厦门立林科技。2-1、室内机的选择：室内机选用安保彩色可视分机(JB-2004VC)型。特点是具有通话私密、门铃、监视单元门口、对讲等功能；可接四路报警探头，设防、撤防简易；(1)、技术指标：1) .显像管：日本夏普V2) .电源：多分机共用电源或单电源g一3) .显示器:4扁平式
7、4) .分辨率:2400线短产一、5) .功耗：18V,5W直流电6) .扫描器：15.625KZ（三）50HZ7) .尺寸:225X190X60MM(长X宽X高)8) .视频信号:75欧，IVP-P9) .提示音：由单片机产生10) .编码：分机二进制编码11) .按键功能：遥控开锁，呼叫管理机12) .对讲功能：与主机、管理机实现双向对讲13) .配线方式：五总线+两芯电源线+视频线(2)、功能特点：1)来访者按门口主机键盘上的房间号码，住户可在屏幕上看到来访者图象并与来访者进展双向通话。通话期间住户可按分机上的开锁键，进展遥控开锁。2)住户按分机上的求助报警键，可呼叫管理中心机，并通话。
8、3)住户按可视分机上监视键可监视门口动态。使用方法叉簧开关可视分机构造示意图屏幕至峨瑜等T门口电锁。协林指澜T叫蒿展开锁键可摇控楼下二视键报.键二r热开锁键当有门口机呼叫,分机忖，分机屏幕自动翻开,显示门口来访者。住户听假设住户需监视NF情况时，可按“监视键，屏幕自动翻开约10秒显示楼下门口画面。一假设需呼叫管理处，可在挂机情况下按“报警键。一来访者按下二次门铃按钮，用户分机便发出悦耳门铃音，通知用户开11o在门口机上的密码开锁操作，在出门时可以通过密码对某个或各个防区进展设防，在进入房间可以通过密码撤防。一可以通过家里的分机呼叫邻居的分机。2-2,单元门口机的选择：单元门口机选用彩色可视联网
9、刷卡主机(JB-2000IIIMG1.C)型。选用的单元门口机要能够防水、防尘、防拆，具有刷卡、密码开锁功能；按键夜间亮灯显示，红外线摄像，具有数字房号显示；单元门口机、室内机双方通话，单元门口机之间可互联网，可配置带防区的室内机等功能。(1)、技术指标：1) 摄像头：1/3CCD2) 镜头:F=2(手动调焦)，92度角3) 分辨率:400线4) 同步方式：内部同步5) 桢频:50桢/秒6) 输出信号：1VP-P75欧7) 卡的类型：非接触卡8) 读卡距离：36cm9) 存卡数量：3360张每户10张10) 可连计算机，卡的注册、注销可由系统软件完成11) 住户每次读卡的信息可以送到计算机上显
10、示和记录12) 可配接各种控制器实现多路探头报警与抄表13) 配线方式：五芯信号线+两芯电源线+视频线14) 适应温度：-40度+85度15) 传输方式：编码16) 显示方式：四位数码显示17) 操作方式：夜光键盘18) 安装材料：一平方毫米铜芯线19) 外壳材料：不锈钢20) 功耗：12伏电源，白天小于等于55mA,夜间小于等于75MA21) 容量：500台分机22) 安装方式:镶入式、功能特点：1)对讲功能客人来访时，可在门口机输入所要呼叫的住户分机号码，住户分机振铃，摘话机后可双向对讲。2)密码开锁功能实现一户一码制，且密码能随时更改，以保证密码的保密性。3）呼叫管理中心功能客人来找住户
11、时，假设住户不在家，可按门口机上的保安键呼叫管理中心进展查询。4）强大的功能设置进入编程状态，可设置3/4位显示，数字/字符显示，密码功能开/关，修改分机密码，设置门口机号码，灵活的分机编号方式，等等。5）刷卡开锁：住户持已注册的卡，把卡放在门口机读卡部位前，读卡距离约36公分（视卡而定）。如果刷卡成功门口时机发出“嘟一声，并开门，同时对家里所布的防区进展撤防。但该户分机一定要存在且能正常工作。管理中心管理机选用管理中心管理机（JB-20Ogbm.00C2-3、管理中心管理机的选择1）容量：可接248个门口主机，6个副管理（1）功能及技术指标:2）16位1.CD显示。3）到门口机最远距离可达两
12、公里以上。4）中心机电源12伏供电，监视屏18伏供电。5）报警功能：室内机向管理机报警，管理机显示报警信息并存储；6）画面切换：可随意切换各个单元门口机的画面。（2）、功能特点：1）接收报警求助住户可向管理机报警求助，管理机即有报警提示音并显示报警信息，管理员提话机即可呼叫住户并进展通话，可储存582条信息。2）呼叫功能管理中心想呼叫住户时，可选通住户分机与住户实现双向对讲。3）时钟及万年历显示功能4）联机功能采用RS232接口与微机联机，微机接口管理程序运行在中文Windows环境下。5)开锁功能直接控制门口机电控锁开启。2-4、电源供电器的选择(JB-2000D)：1 N性能及技术指标：1
13、) 输入电压：交流180V-264V-50HZ2) 输出电压；直流13V3) 额定输出功率：40W1) 功能特点2) 延迟供电24小时3) 过压、过流、过热保护，不掉电性2-5、可视分机电源的选择(JB-2000DF)技术指标：1) .输入电压：交流180V-264V-50HZ2) .输出电压；直流18V2-6.隔离器的选择隔离器可使分机系统线短路线得到隔离和保护，从而不影响整个系统正常工作。2-7,紧急呼救按钮的选择紧急呼救按钮选用PB-I型，紧急呼救按钮设置于室内床头或客厅沙发边伸手可及的地方，当有突发事件发生时，按下紧急呼救按钮，可向智能家庭报警控制器发出求救报警信号，将信号传送至接警中
14、心。2-8.红外双鉴探测器的选择室内红外双鉴探测器的选用DT-420T,通过探测具有红外线辐射的物体移动来确定是否有外来人员侵入，集红外线探测与微波探测于一体，可以减少误报，增加可靠性。探测器安装于客厅，壁挂安装。2-9、门磁(窗磁)的选择门磁(窗磁)的选用PB-I型门磁开关由两片磁极构成，一片安装在门框上，另一片安装在门上，可外表型安装或隐蔽型安装。门被翻开时，门磁开关动作，向控制器传送报警信号。门磁的磁簧开关采用自动气压粘接防止虚焊，然后经环氧树脂密封防止磁簧的扭曲和腐蚀。门磁开关，保护可靠，安装灵活。51mm超宽间隙标准。3、系统配置说明每户一台彩色可视带四路防区的室内机，共228台。该
15、机接门磁、紧急按钮、红外双鉴探头、，其中第7、8、28、29层住户接窗磁报警器。门磁、紧急按钮、窗磁各用两芯线连接至室内可视机，红外双鉴探头用四芯线连接至室内可视机；共需门磁228各、窗磁206个、紧急求救按钮312个、红外双鉴探头228个；每户门口一个门铃按钮，共228个。每20户用一台隔离器，共12台；每20户用一台视频放大器，共12台；每层用一台视频分配器，共58台；每20户用一台电源供给器给分机显示屏供电，共12台每层用一台开关电源，该电源给隔离器、室内可视分机及探头供电，共58台；六、系统构架图、示意图（附后）:七、本系统到达的功能和性能：可视对讲、防盗报警联网系统是小区管理中心或来访者与住户直接通话的一种快捷的通讯方式。该系统的功能及性能如下：1、对讲可视功能来访客人可在单元门口机上拨号呼叫住户室内机，住户室内机振铃，屏幕上同时显示来访者的图像。住户提起话
