1、1、设计依据1)部颁公路工程技术标准(JTGBOl2014)2)部颁公路路线设计规范(JTG-D202017)3)部颁公路路基设计规范(JTGD30-2015)4)部颁公路排水设计规范(JTGTD332012)5)部颁公路路基施工技术规范(JTG/T3610-2019)6)部颁公路沥青路面设计规范(JTGD502017)7)部颁公路沥青路面施工技术规范(JTGF4(2004)8)部颁公路水泥混凝土路面设计规范(JTGD40-2011)9)部颁公路路面基层施工技术细则(JTG/TF2P2015)10)部颁公路桥梁抗震设计规范(JTG/T2231-01-2020)11部颁公路工程地质勘察规范(JT
2、GC20-20I1)12)部颁公路土工试验规程(JTGE40-2007)13)部颁公路工程质量检验评定标准(JTG-F80/I-20I7)14)部颁公路上工合成材料应用技术规范(JTGTD322012)15)部颁小交通量农村公路工程技术标准(JTG2111-2019)16)公路找上墙设计与施工技术细则第三篇路基路面设计说明路基病害和保证路基的稳定。根据沿线工程地质、水文地质条件,结合路基特点,对路基及排水防护进行综合设计。2.2路基横断面布置K0+000K0+450段为现状道路扩宽,路基宽度为15.5m(含现状道路部分):路幅型式为0.5m(硬路肩)+3.5m(车行道)+3.5m(车行道)+0
3、.5m(中央带)+7.5米现状道路。K0+450K0+660段为新建道路,路基宽度为8m:路幅型式为0.5m(硬路肩)+3.5m(车行道)+3.5m(车行道)+0.5m(硬路肩)。17)公路设计手册一路基(第三版)2、路基设计原则、路基横断面布置及加宽、超高方案2.1路基设计原则路基工程设计坚持“不破坏就是最大的保护”原则,遵循因地制宜、就地取材、以防为主、防治结合、安全经济、造型美观、顺应自然、与环境景观相协调的原则,采取有效的防治措施,防治2)填上前,必须将原地面上的杂草、树根、农作物残根、腐殖上、垃圾杂物全部清除,并应将路堤填筑范围内清理留下的坑、洞、墓穴填平,用原地的土或砂质土回填,分
4、层夯实至填筑高度。3)填筑路堤的土方,不得使用淤泥、腐殖土,或含杂草、树根等以及含水饱和的湿土。所用填土应与旧路基相同最好,否则,宜选用透水性较好的土。填料应满足填料最小强度(CBR)、填料最大粒径和压实度的要求。4)填土过程中,应由路中向路边进行。可分段分层填筑,先填低洼地段,后填一般路段,须保持有一定的路拱和横坡,随时防止雨水聚集,影响填方质量。5)填方必须根据路基设计断面分层填筑、分层压实。分层厚度,一般夯实不宜超过20cm,路基填筑压实的宽度应不小于设计宽度,以便最后削整边坡。严禁边坡不足,进行帮宽贴坡。6)为使新、老土密结粘合,旧路帮宽必须挖成阶梯以利分层搭接,当新填土方纵向划分若干
5、路段施工时,亦应留有阶梯,以便逐层相互搭接进行压实3.2一般挖方路基1)挖方边坡坡率,当H10m时采用I:0.75;当HIOm时,下部IOm边坡坡率采用1:0.75,上部边坡坡率采用1:1.0,当一段路基边坡高度HIOm时在H=IOm处设1.5m宽边坡平台。陡坡地段的半填半挖路基,在挖方一侧宽度不足全幅路基宽时,应将路床深度内的原有土质部分挖除换填,以保证行车道内土基的均匀性。2)土方开挖应自上而下进行,不得乱挖超挖,严禁掏底开挖。3)开挖过程中,应采取措施保证边坡稳定。开挖至边坡线前应预留一定的宽度,预留的宽度应保证刷坡过程中设计边坡线外的I:层不受扰动。4)开挖至零填、路堑路床部分后,应尽
6、快进行路床施工;如不能及时进行,宜在设计路床顶标高以上预留至少30Cm后的保护层。5)应采取临时排水措施,保证施工作业而不积水。6)挖方路基路床顶面终止标高,应考虑因压实而产生的下沉量,其值通过试验确定。图2/道路标准横断面设计图2.3 加宽设计本项目在平曲线半径小于25Om的路段设置路面加宽,采用第11类加宽值,路面加宽设置在圆曲线内侧,加宽过度在超高缓和段内按长度成比例增加。具体详见路面超高加宽表、路基设计表。2.4 超高设计本项目公路设计标准按设计速度20kmh的四级公路进行设计,行车道路面横坡为2%。根据公路路线设计规范(JTG-D20-2017)平曲线半径小于15Om的路段设置超高,
7、最大超高值为4%,超高渐变率在11OO133O范围内。3、路基设计3.1 一般填方路基1)填方边坡坡率采用1:1.5o对路堤高度HV0.8m的低填、零填路基,应超挖至H=08m高度后回填上并进行压实处理。WHtMSTHi有地坤线;3.3 填石路基1)为便于消耗道路沿线开挖石方,根据实际情况并结合开挖出的岩石特性采用填石路基;2)用于填石路堤的石料必须符合公路路基施工技术规范(JTGrr3610-2019)的规定,膨胀岩石、易溶岩石、强风化石料、崩解性岩石、盐化岩石均不得用于路堤的填筑。3)路堤填料应采用压缩变形小、水稳性能好的渗水性材料,并应在坡面采用实体防护的措施保证砌稳定性。4)填石路基施

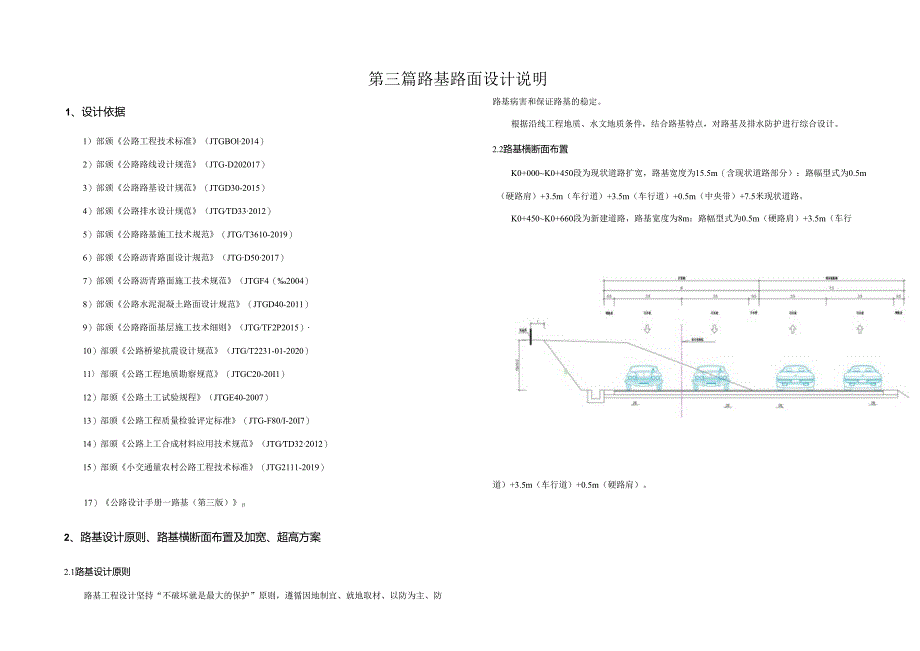

![县道改扩建工程路基路面设计说明.docx_第1页](https://www.1wenmi.com/fileroot_temp1/2024-6/16/eabf9e49-048a-47db-9148-0c9fcefe96fc/eabf9e49-048a-47db-9148-0c9fcefe96fc1.gif)

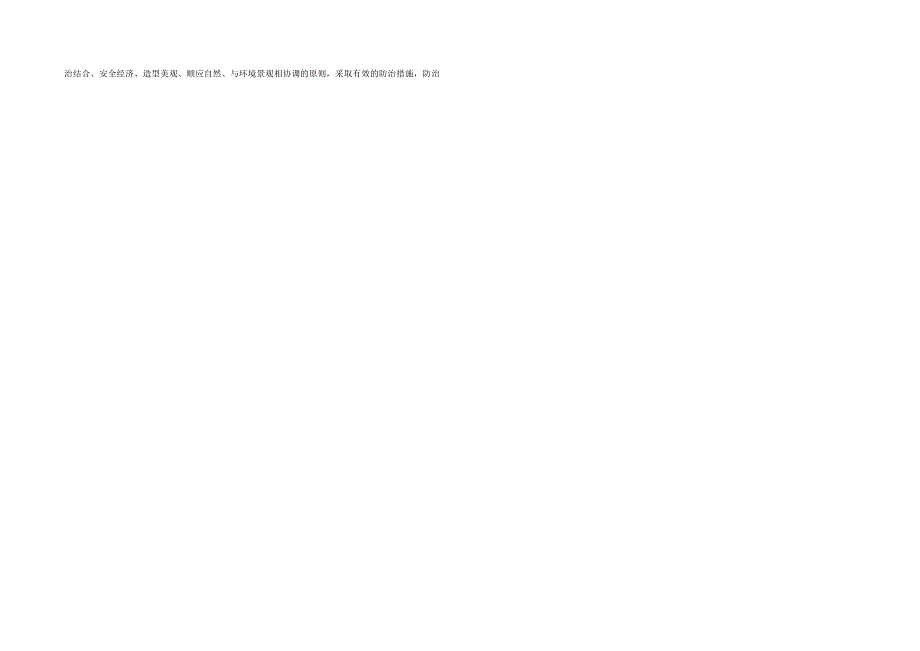

![县道改扩建工程路基路面设计说明.docx_第2页](https://www.1wenmi.com/fileroot_temp1/2024-6/16/eabf9e49-048a-47db-9148-0c9fcefe96fc/eabf9e49-048a-47db-9148-0c9fcefe96fc2.gif)

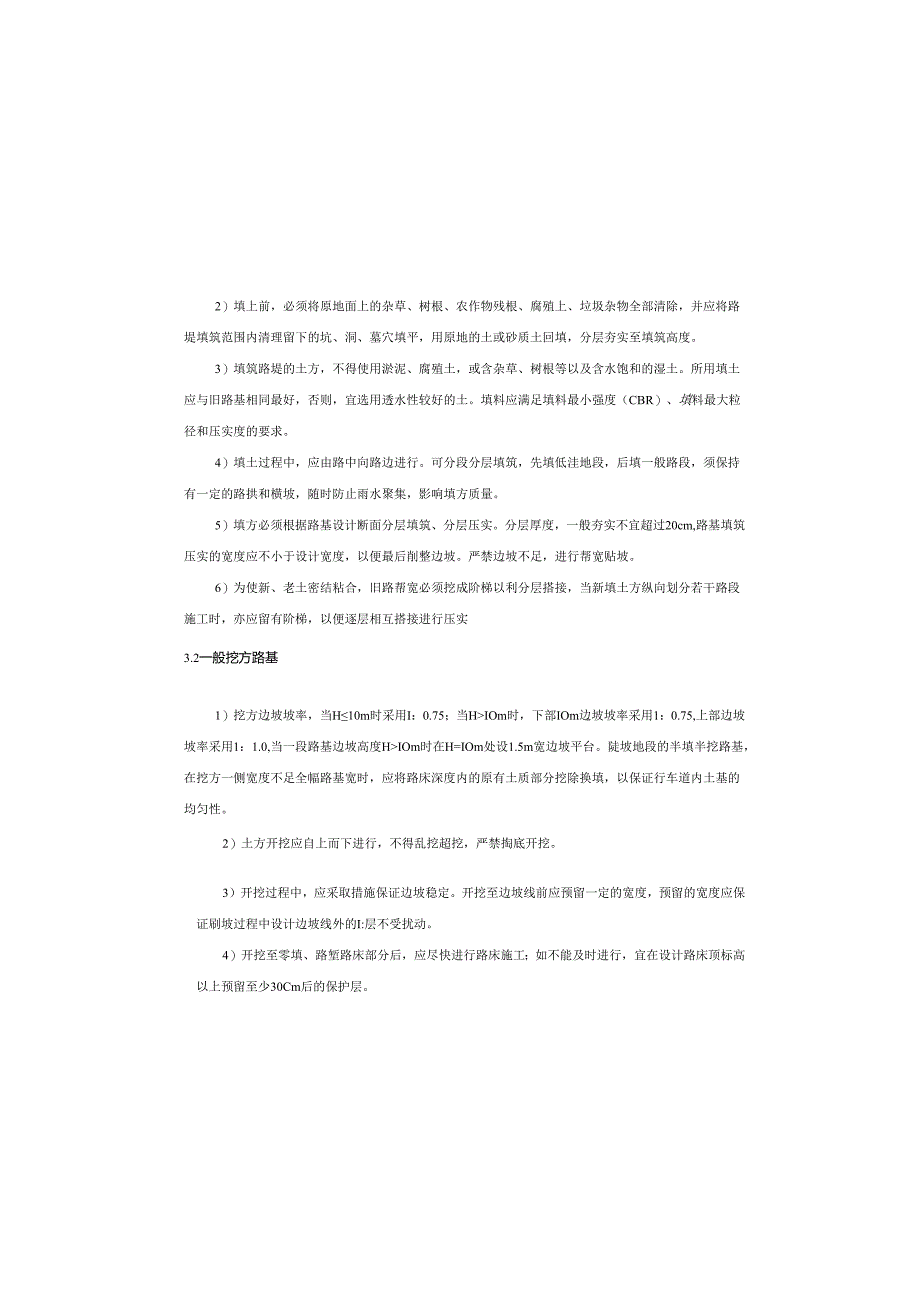

![县道改扩建工程路基路面设计说明.docx_第3页](https://www.1wenmi.com/fileroot_temp1/2024-6/16/eabf9e49-048a-47db-9148-0c9fcefe96fc/eabf9e49-048a-47db-9148-0c9fcefe96fc3.gif)
