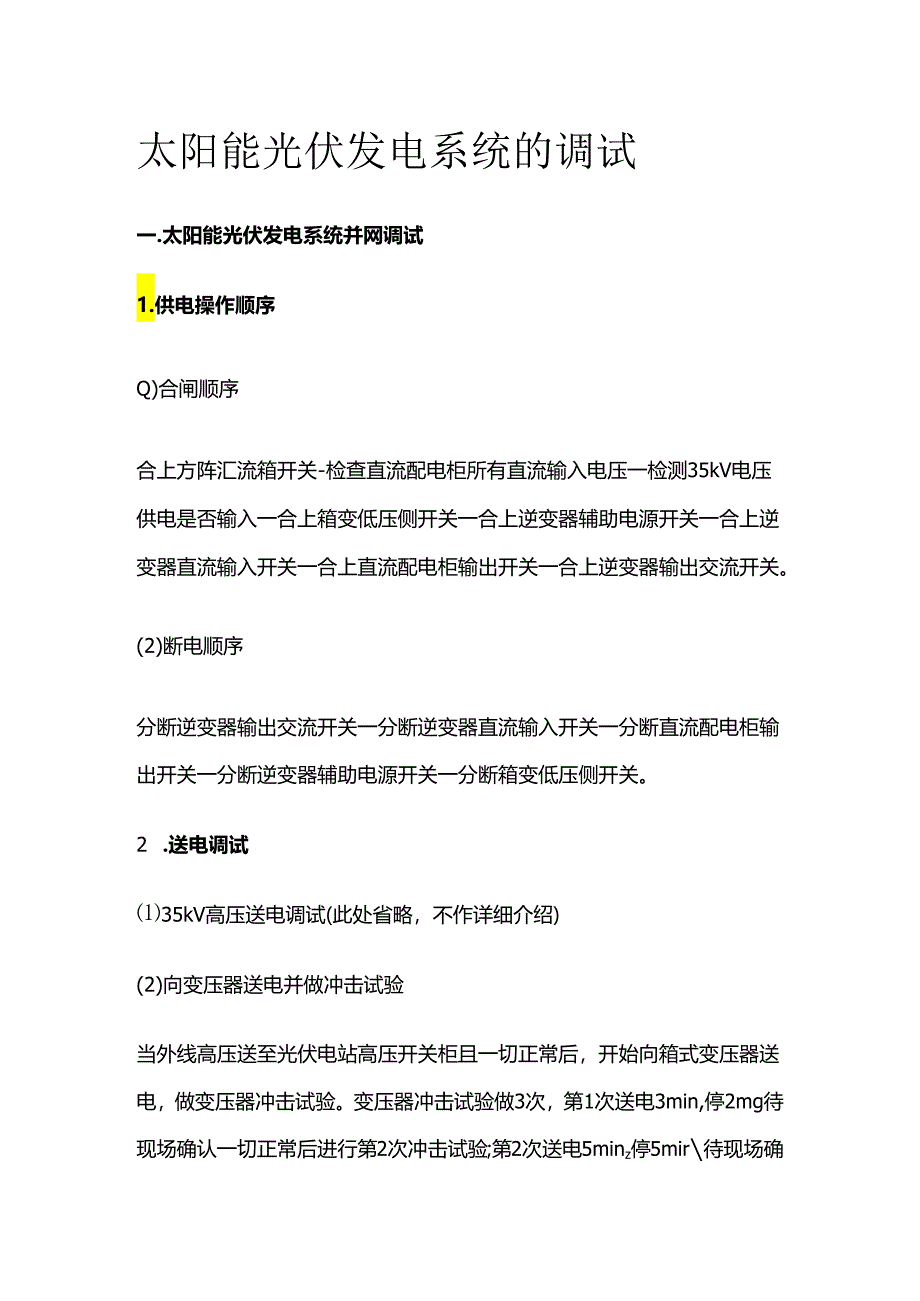

太阳能光伏发电系统的调试.docx_第1页
第1页 / 共5页

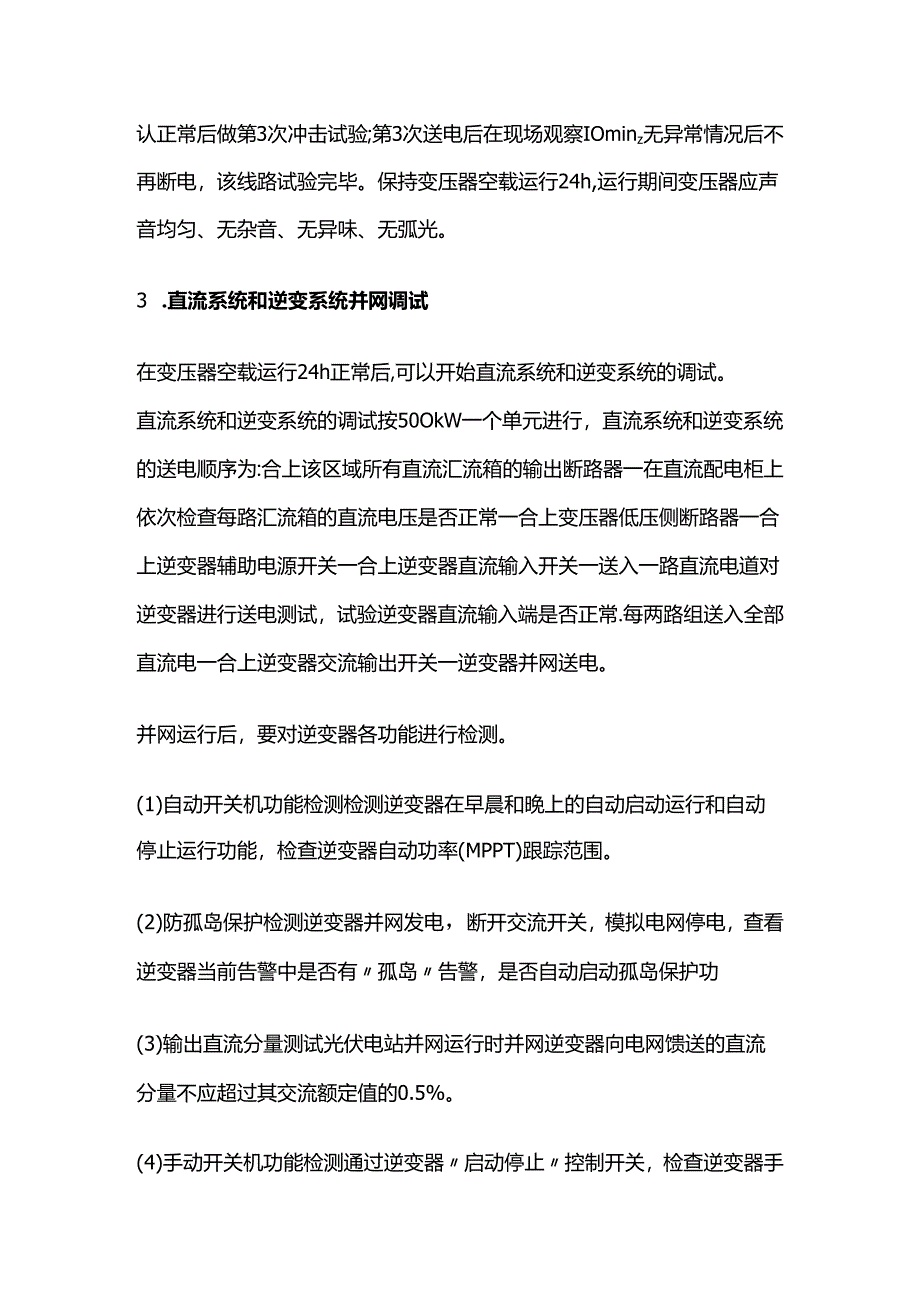

太阳能光伏发电系统的调试.docx_第2页
第2页 / 共5页

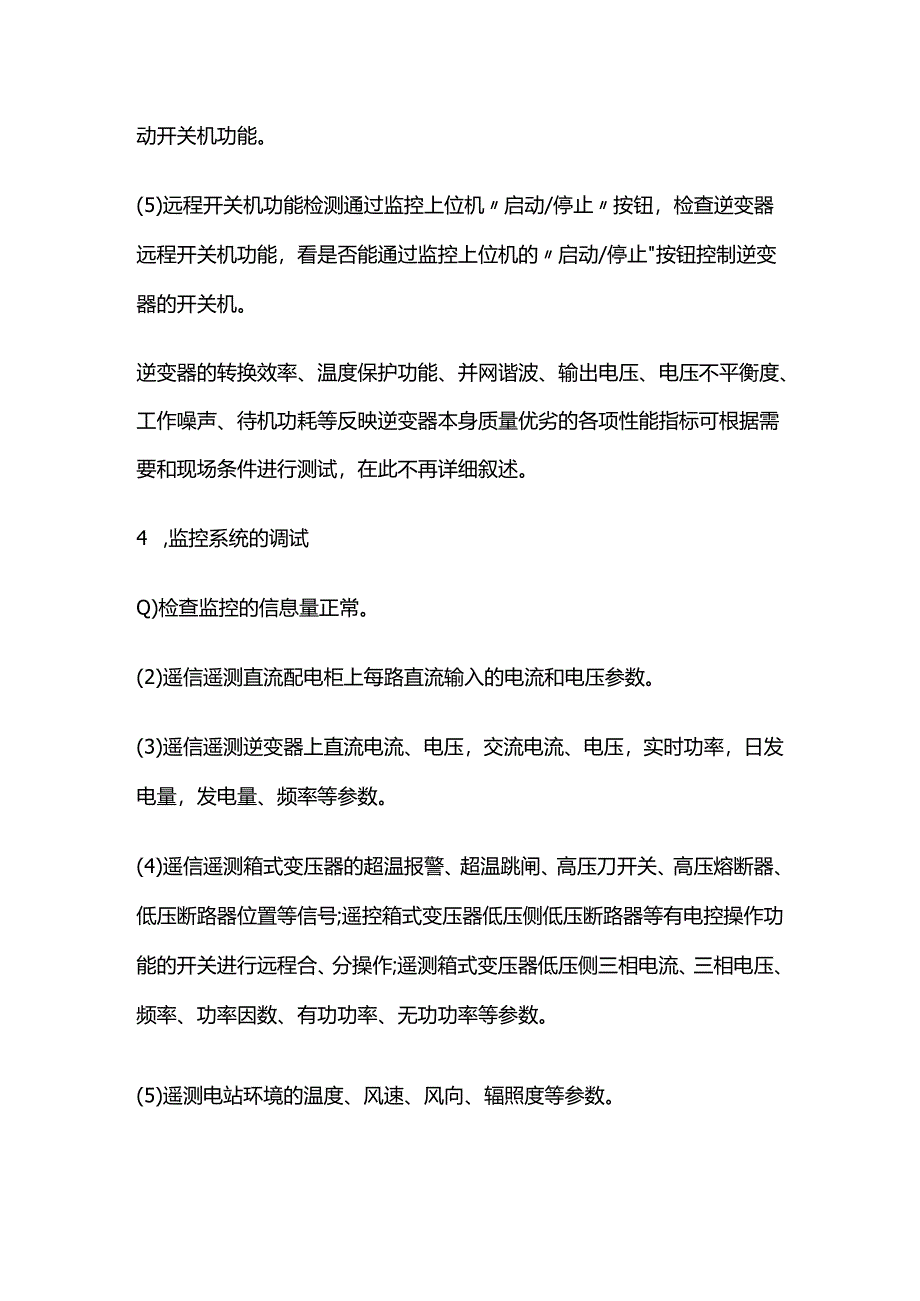

太阳能光伏发电系统的调试.docx_第3页
第3页 / 共5页
太阳能光伏发电系统的调试.docx_第4页
第4页 / 共5页
太阳能光伏发电系统的调试.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《太阳能光伏发电系统的调试.docx》由会员分享,可在线阅读,更多相关《太阳能光伏发电系统的调试.docx(5页珍藏版)》请在第壹文秘上搜索。

1、太阳能光伏发电系统的调试一.太阳能光伏发电系统并网调试1.供电操作顺序Q)合闸顺序合上方阵汇流箱开关-检查直流配电柜所有直流输入电压一检测35kV电压供电是否输入一合上箱变低压侧开关一合上逆变器辅助电源开关一合上逆变器直流输入开关一合上直流配电柜输出开关一合上逆变器输出交流开关。(2)断电顺序分断逆变器输出交流开关一分断逆变器直流输入开关一分断直流配电柜输出开关一分断逆变器辅助电源开关一分断箱变低压侧开关。2 .送电调试35kV高压送电调试(此处省略,不作详细介绍)(2)向变压器送电并做冲击试验当外线高压送至光伏电站高压开关柜且一切正常后,开始向箱式变压器送电,做变压器冲击试验。变压器冲击试验

2、做3次,第1次送电3min,停2mg待现场确认一切正常后进行第2次冲击试验;第2次送电5minz停5mir待现场确认正常后做第3次冲击试验;第3次送电后在现场观察IOminz无异常情况后不再断电,该线路试验完毕。保持变压器空载运行24h,运行期间变压器应声音均匀、无杂音、无异味、无弧光。3 .直流系统和逆变系统并网调试在变压器空载运行24h正常后,可以开始直流系统和逆变系统的调试。直流系统和逆变系统的调试按50OkW一个单元进行,直流系统和逆变系统的送电顺序为:合上该区域所有直流汇流箱的输出断路器一在直流配电柜上依次检查每路汇流箱的直流电压是否正常一合上变压器低压侧断路器一合上逆变器辅助电源开

3、关一合上逆变器直流输入开关一送入一路直流电道对逆变器进行送电测试,试验逆变器直流输入端是否正常.每两路组送入全部直流电一合上逆变器交流输出开关一逆变器并网送电。并网运行后,要对逆变器各功能进行检测。(1)自动开关机功能检测检测逆变器在早晨和晚上的自动启动运行和自动停止运行功能,检查逆变器自动功率(MPPT)跟踪范围。(2)防孤岛保护检测逆变器并网发电,断开交流开关,模拟电网停电,查看逆变器当前告警中是否有孤岛告警,是否自动启动孤岛保护功(3)输出直流分量测试光伏电站并网运行时并网逆变器向电网馈送的直流分量不应超过其交流额定值的0.5%。(4)手动开关机功能检测通过逆变器启动停止控制开关,检查逆

4、变器手动开关机功能。(5)远程开关机功能检测通过监控上位机启动/停止按钮,检查逆变器远程开关机功能,看是否能通过监控上位机的启动/停止按钮控制逆变器的开关机。逆变器的转换效率、温度保护功能、并网谐波、输出电压、电压不平衡度、工作噪声、待机功耗等反映逆变器本身质量优劣的各项性能指标可根据需要和现场条件进行测试,在此不再详细叙述。4 ,监控系统的调试Q)检查监控的信息量正常。(2)遥信遥测直流配电柜上每路直流输入的电流和电压参数。(3)遥信遥测逆变器上直流电流、电压,交流电流、电压,实时功率,日发电量,发电量、频率等参数。(4)遥信遥测箱式变压器的超温报警、超温跳闸、高压刀开关、高压熔断器、低压断

5、路器位置等信号;遥控箱式变压器低压侧低压断路器等有电控操作功能的开关进行远程合、分操作;遥测箱式变压器低压侧三相电流、三相电压、频率、功率因数、有功功率、无功功率等参数。(5)遥测电站环境的温度、风速、风向、辐照度等参数。二、并网试运行中各系统的检查1.检查关口电能表、35kV进线柜电能表工作是否正常。2 .检查监控系统数据采集是否正常。3 ,检查有式箱式变压器、逆变器、直流汇流箱、直流配电柜等运行温度,以及电缆连接处出线隔离开关触头等关键部位的温度。4 .检查35V开关柜、IIOKV变压器、出线设备运行是否正常。5 .在带最大负荷发电条件下,观察设备是否有异常告警、动作等现象。再次检测箱式变

6、压器、逆变器、直流汇流箱、直流配电柜运行温度,以及电缆连接处、出线隔离开关触头等关键部位的温度。6 .检查电站电能质量状况。Q)电压偏差:三相电压的允许偏差为额定电压的土7%洋相电压的允许偏差为额定电压的+7%、-10%o(2)电压不平衡度:不应超过2%,短时间不得超过4%o(3)频率偏差:电网额定频率为50Hzz允许偏差值为土0.5Hz。(4)功率因数:逆变器输出大于额定值的50%时,平均功率因数应不小于0.9o(5)直流分量:逆变器向电网馈送的直流电流分量不应超过其交流额定值的l%o7 .全面核查电站各电压互感器(PT)、电流互感器(CT)的幅值和相位。8 .全面检查各自动装置、保护装置、测量装置、计量装置、仪表、控制电源系统等装置的工作状况。9全面检查监控系统与各子系统、装置的上传数据。10检查调度通信、传送数据等是否正常。
