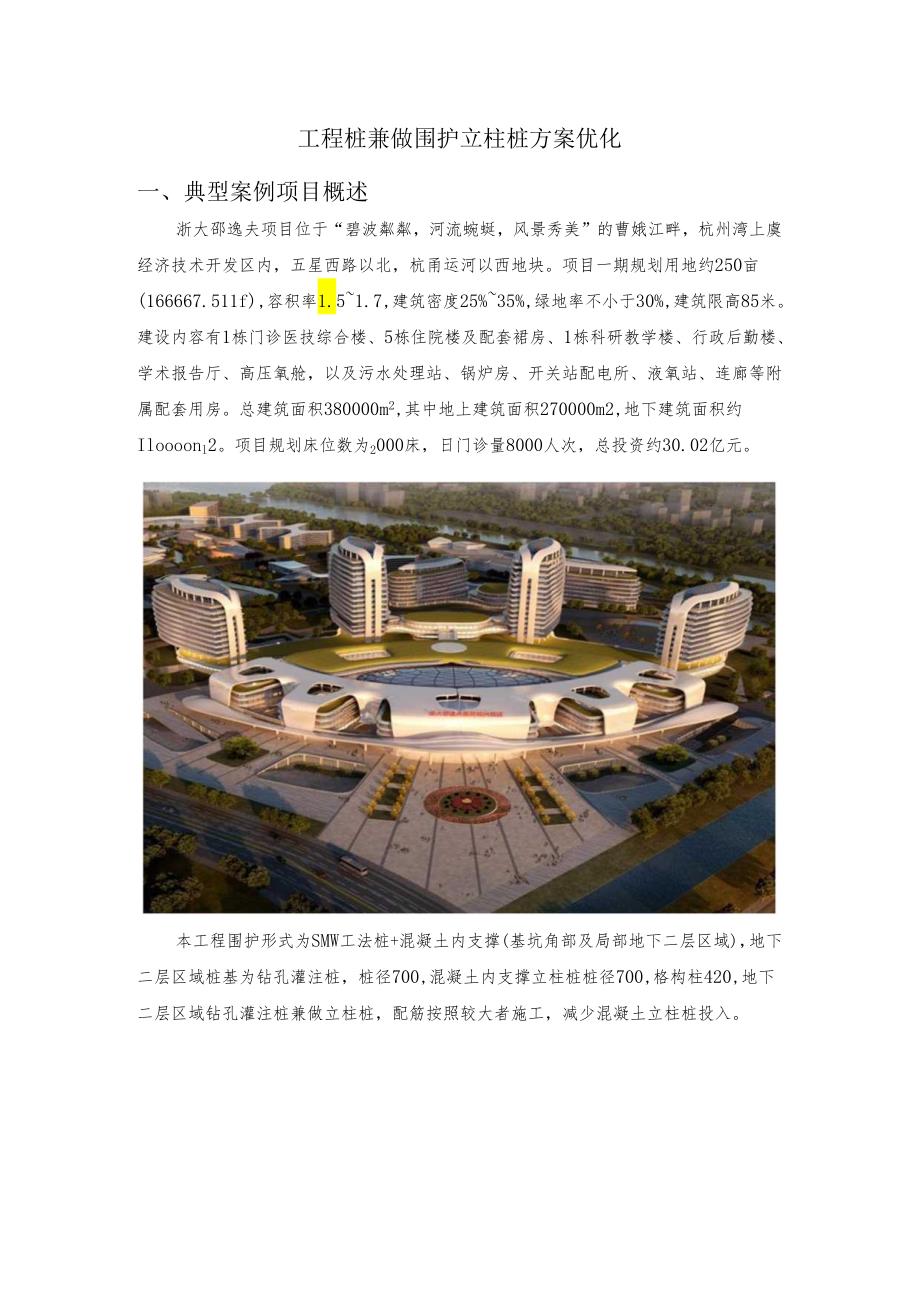

1、工程桩兼做围护立柱桩方案优化一、典型案例项目概述浙大邵逸夫项目位于“碧波粼粼，河流蜿蜒，风景秀美”的曹娥江畔，杭州湾上虞经济技术开发区内，五星西路以北，杭甬运河以西地块。项目一期规划用地约250亩(166667.511f),容积率1.51.7,建筑密度25%35%,绿地率不小于30%,建筑限高85米。建设内容有1栋门诊医技综合楼、5栋住院楼及配套裙房、1栋科研教学楼、行政后勤楼、学术报告厅、高压氧舱，以及污水处理站、锅炉房、开关站配电所、液氧站、连廊等附属配套用房。总建筑面积380000m2,其中地上建筑面积270000m2,地下建筑面积约Iloooonl2。项目规划床位数为2000床，日门诊

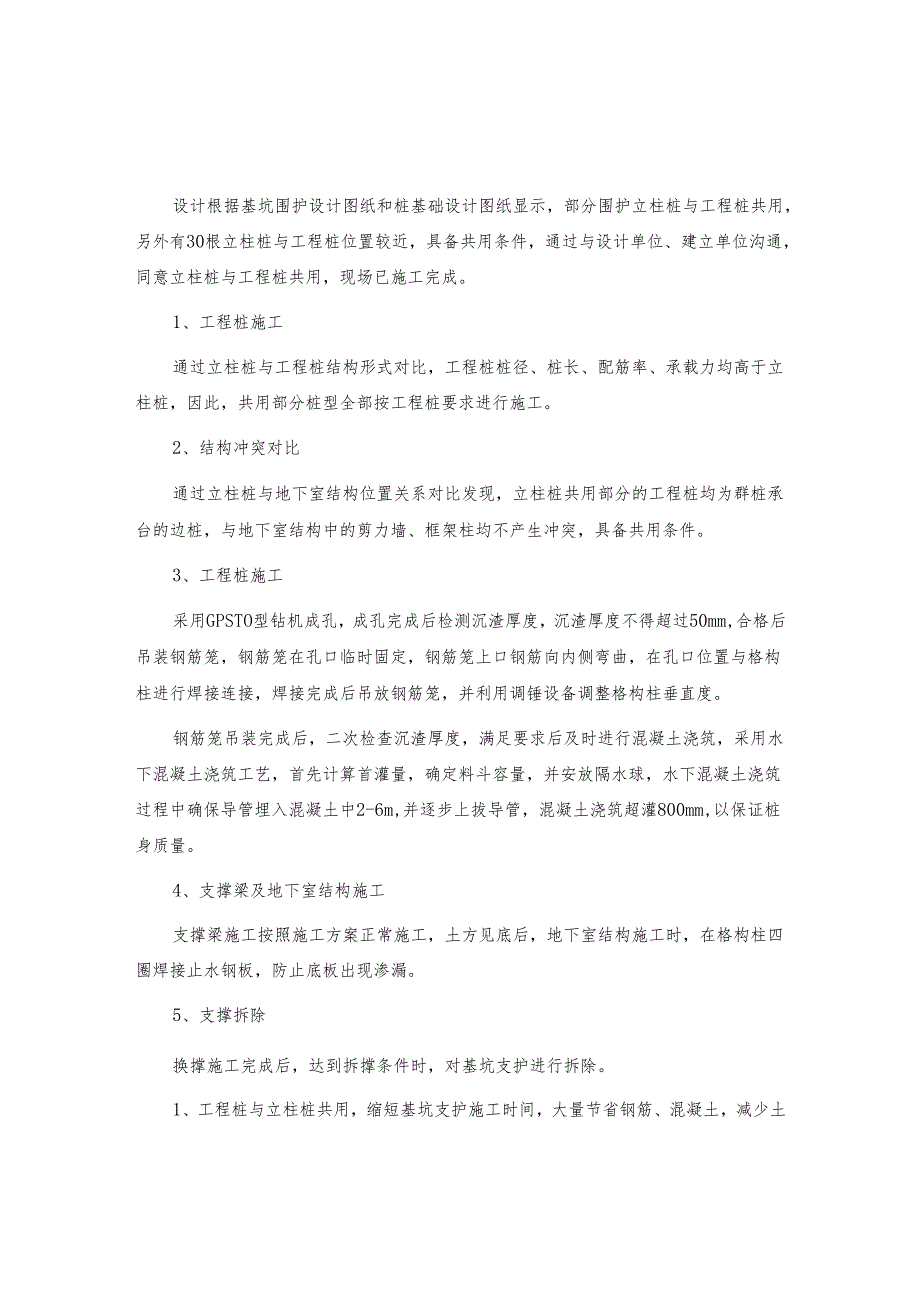

2、量8000人次，总投资约30.02亿元。本工程围护形式为SMW工法桩+混凝土内支撑(基坑角部及局部地下二层区域)，地下二层区域桩基为钻孔灌注桩，桩径700,混凝土内支撑立柱桩桩径700,格构柱420,地下二层区域钻孔灌注桩兼做立柱桩，配筋按照较大者施工，减少混凝土立柱桩投入。设计根据基坑围护设计图纸和桩基础设计图纸显示，部分围护立柱桩与工程桩共用，另外有30根立柱桩与工程桩位置较近，具备共用条件，通过与设计单位、建立单位沟通，同意立柱桩与工程桩共用，现场已施工完成。1、工程桩施工通过立柱桩与工程桩结构形式对比，工程桩桩径、桩长、配筋率、承载力均高于立柱桩，因此，共用部分桩型全部按工程桩要求进行

3、施工。2、结构冲突对比通过立柱桩与地下室结构位置关系对比发现，立柱桩共用部分的工程桩均为群桩承台的边桩，与地下室结构中的剪力墙、框架柱均不产生冲突，具备共用条件。3、工程桩施工采用GPSTO型钻机成孔，成孔完成后检测沉渣厚度，沉渣厚度不得超过50mm,合格后吊装钢筋笼，钢筋笼在孔口临时固定，钢筋笼上口钢筋向内侧弯曲，在孔口位置与格构柱进行焊接连接，焊接完成后吊放钢筋笼，并利用调锤设备调整格构柱垂直度。钢筋笼吊装完成后，二次检查沉渣厚度，满足要求后及时进行混凝土浇筑，采用水下混凝土浇筑工艺，首先计算首灌量，确定料斗容量，并安放隔水球，水下混凝土浇筑过程中确保导管埋入混凝土中2-6m,并逐步上拔导

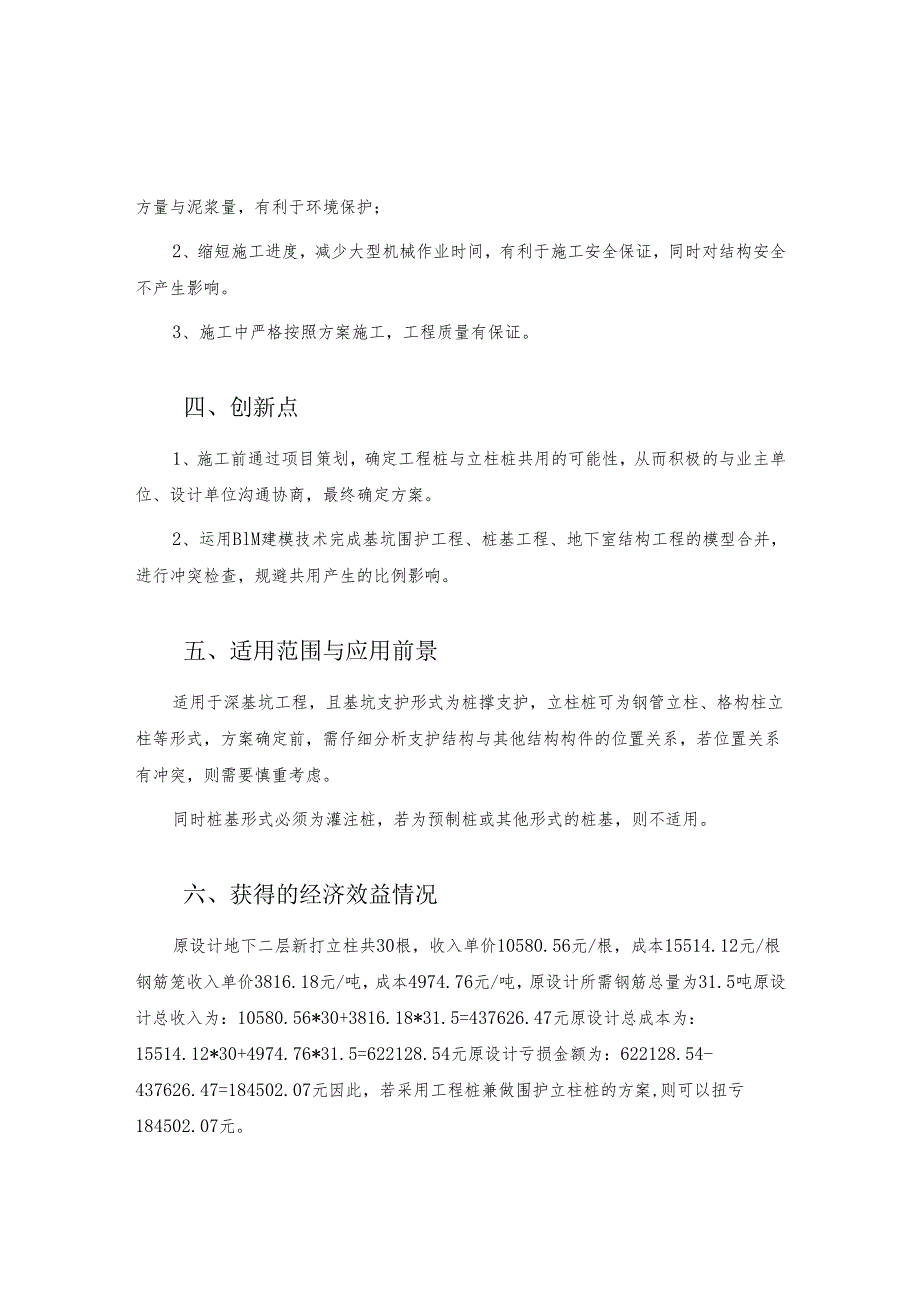

4、管，混凝土浇筑超灌800mm,以保证桩身质量。4、支撑梁及地下室结构施工支撑梁施工按照施工方案正常施工，土方见底后，地下室结构施工时，在格构柱四圈焊接止水钢板，防止底板出现渗漏。5、支撑拆除换撑施工完成后，达到拆撑条件时，对基坑支护进行拆除。1、工程桩与立柱桩共用，缩短基坑支护施工时间，大量节省钢筋、混凝土，减少土方量与泥浆量，有利于环境保护；2、缩短施工进度，减少大型机械作业时间，有利于施工安全保证，同时对结构安全不产生影响。3、施工中严格按照方案施工，工程质量有保证。四、创新点1、施工前通过项目策划，确定工程桩与立柱桩共用的可能性，从而积极的与业主单位、设计单位沟通协商，最终确定方案。2、

5、运用BlM建模技术完成基坑围护工程、桩基工程、地下室结构工程的模型合并，进行冲突检查，规避共用产生的比例影响。五、适用范围与应用前景适用于深基坑工程，且基坑支护形式为桩撑支护，立柱桩可为钢管立柱、格构柱立柱等形式，方案确定前，需仔细分析支护结构与其他结构构件的位置关系，若位置关系有冲突，则需要慎重考虑。同时桩基形式必须为灌注桩，若为预制桩或其他形式的桩基，则不适用。六、获得的经济效益情况原设计地下二层新打立柱共30根，收入单价10580.56元/根，成本15514.12元/根钢筋笼收入单价3816.18元/吨，成本4974.76元/吨，原设计所需钢筋总量为31.5吨原设计总收入为：10580.56*30+3816.18*31.5=437626.47元原设计总成本为：15514.12*30+4974.76*31.5=622128.54元原设计亏损金额为：622128.54-437626.47=184502.07元因此，若采用工程桩兼做围护立柱桩的方案,则可以扭亏184502.07元。工程桩兼围护立柱桩
