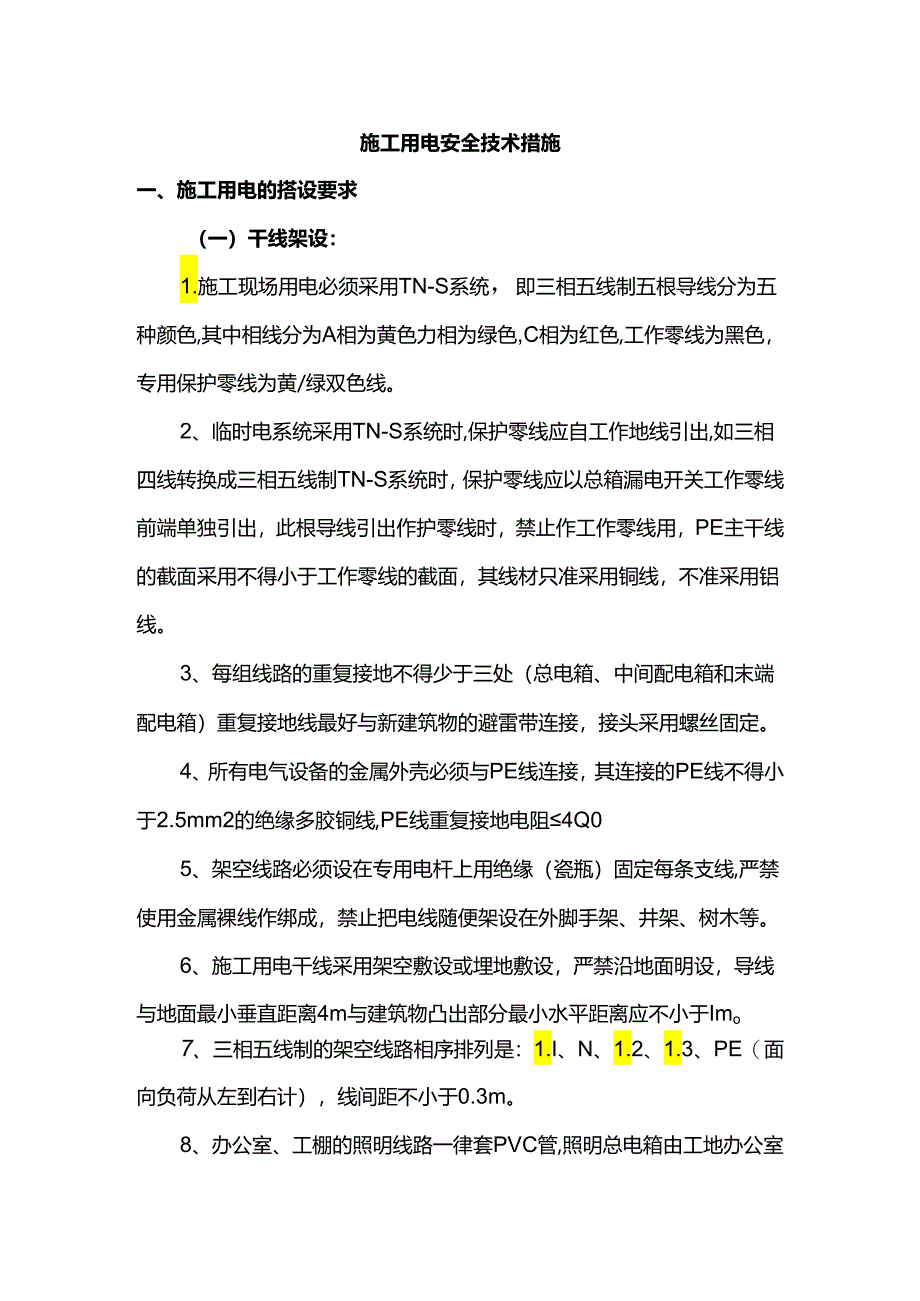

1、施工用电安全技术措施一、施工用电的搭设要求（一）干线架设：1.施工现场用电必须采用TN-S系统，即三相五线制五根导线分为五种颜色,其中相线分为A相为黄色力相为绿色,C相为红色,工作零线为黑色，专用保护零线为黄/绿双色线。2、临时电系统采用TN-S系统时,保护零线应自工作地线引出,如三相四线转换成三相五线制TN-S系统时，保护零线应以总箱漏电开关工作零线前端单独引出，此根导线引出作护零线时，禁止作工作零线用，PE主干线的截面采用不得小于工作零线的截面，其线材只准采用铜线，不准采用铝线。3、每组线路的重复接地不得少于三处（总电箱、中间配电箱和末端配电箱）重复接地线最好与新建筑物的避雷带连接，接头采
2、用螺丝固定。4、所有电气设备的金属外壳必须与PE线连接，其连接的PE线不得小于2.5mm2的绝缘多胶铜线,PE线重复接地电阻4Q05、架空线路必须设在专用电杆上用绝缘（瓷瓶）固定每条支线,严禁使用金属裸线作绑成，禁止把电线随便架设在外脚手架、井架、树木等。6、施工用电干线采用架空敷设或埋地敷设，严禁沿地面明设，导线与地面最小垂直距离4m与建筑物凸出部分最小水平距离应不小于Imo7、三相五线制的架空线路相序排列是：1.I、N、1.2、1.3、PE（面向负荷从左到右计），线间距不小于0.3m。8、办公室、工棚的照明线路一律套PVC管,照明总电箱由工地办公室控制，以防止工人乱拉乱接。（二）配电箱和开
3、关箱的装设要求：施工现场按施工要求布线完后，接入用电设备，接入用电设备之前所有线路必须经过配电箱,实行开关控制,熔断保护,漏电保护等，配电箱一般情况分三级，即：总配电箱一分配电箱T开关箱。配电箱必须满足以下要求：1.配电箱、开关箱的箱体材料，一般选用铁板，箱体里板应选取用绝缘板，而不准选用木质材料作绝缘之用。2、配电箱、开关箱，按工作位置安装端正、牢固，不得倒置、歪斜、松动乃至摇晃。固定式配电箱、开关箱的下底与地面垂直距离应大于1.3m,小于1.5mo移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m,小于1.5mo3、进入开关箱的电源线，严禁用插销连接。4、分配电箱与开关箱的距离不得
4、超过30m,开关箱与固定式用电设备的水平距离不宜超过3mo5、施工现场每台用电设备应有各自专用的开关箱，必须实行一机一闸一漏电一个箱制，严禁用同一个开关器直接控制二台及二台以上用电设备。6、开关箱中必须设漏电保护器，其额定漏电动作电流应小于30mA,漏电动作时间应小于0.1s。在任何情况下，不能通过保护零线、漏电开关的试验按扭不准作为开关分合手柄使用。7、所有配电箱门应配锁，不得在配电箱和开关箱内拉接或插接其它临时设备，开关箱内严禁放置杂物。8、配电箱、开关箱的PE线应采用铜接线端子连接，PE线应跟踪到每一台设备的金属外壳上。9、各配电箱的电源进出线布置：电源先进闸刀开关，后进漏电开关断路器。
5、断路器出线端接负载。10、熔丝选用应与闸刀开关及用电设备相适宜，安装应与闸刀开关底座槽面紧密接触，禁止用其它金属代替熔丝。二.使用配电箱的安全技术要求1.标志：为加强对配电箱和开关箱的管理，防止误操作，所有分配电箱、开关箱应在箱门处标注其编号、名称、用途和分路情况。开关箱要专箱专用，改变用途要经电气负责人同意。2、合理工作顺序：停电时，操作顺序是先关开关箱，再关分配电箱，最后关总配电箱。送电时，操作顺序是先开总配电箱，再开分配电箱，最后开开关箱。3、操作人员：使用配电箱、开关箱操作者应接受必要的岗前安全技术培训，熟悉所用设备的电气性能,熟练掌握有关开关的正确操作方法。作业前,应检查有关配电箱、
6、开关箱、用电设备、电气线路和保护设施完好后方可进行操作,发现问题及时处理,如发现保护零线断线或接头松动、脱落，应及时重新牢固连接才可操作。4、维修：检查、维修期限一般一个月为宜，更换熔断器的熔丝，必须用原规格的熔丝，严禁用铜丝、铁丝代替。认真检查各配电箱、临时线路、机械设备等，发现问题及时处理。5、环境：配电箱的工作环境应经常保持设置时的要求，不得在其周围堆放任何杂物，保持必要的操作空间和通道。6、停电：停电作业时,要与电源负责人联系维修机器停电,要悬挂警示牌,卸下保险丝，锁上开关箱。三.电气防火措施(一)电气防火技术措施：1.合理配置、整定、更换各种保护电器，对电路和设备的过载、短路故障进行
7、可靠保护。2、在电气装置和线路周围不准堆放易燃、易爆和强腐蚀介质，不使用火源。3、在电气装置相对集中的场所，如变电所、配电室、发电机室等配置绝缘灭火器，并禁止烟火。4、加强电气设备相间和相一地间绝缘，防止闪烁。5、合理设置防雷装置。（二）电气防火组织措施：1.建立易燃、易爆物和强腐蚀介质管理制度。2、建立电气防火责任制，加强电气防火重点场所烟火管制并设置禁止烟火标志。3、建立电气防火教育制度,经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。4、建立电气防火检查制度，发现问题及时解决处理。5、强化电气防火领导体制，建立电气防火队伍。上述电气防火组织措施可以一般防火组织措施一并考虑。
