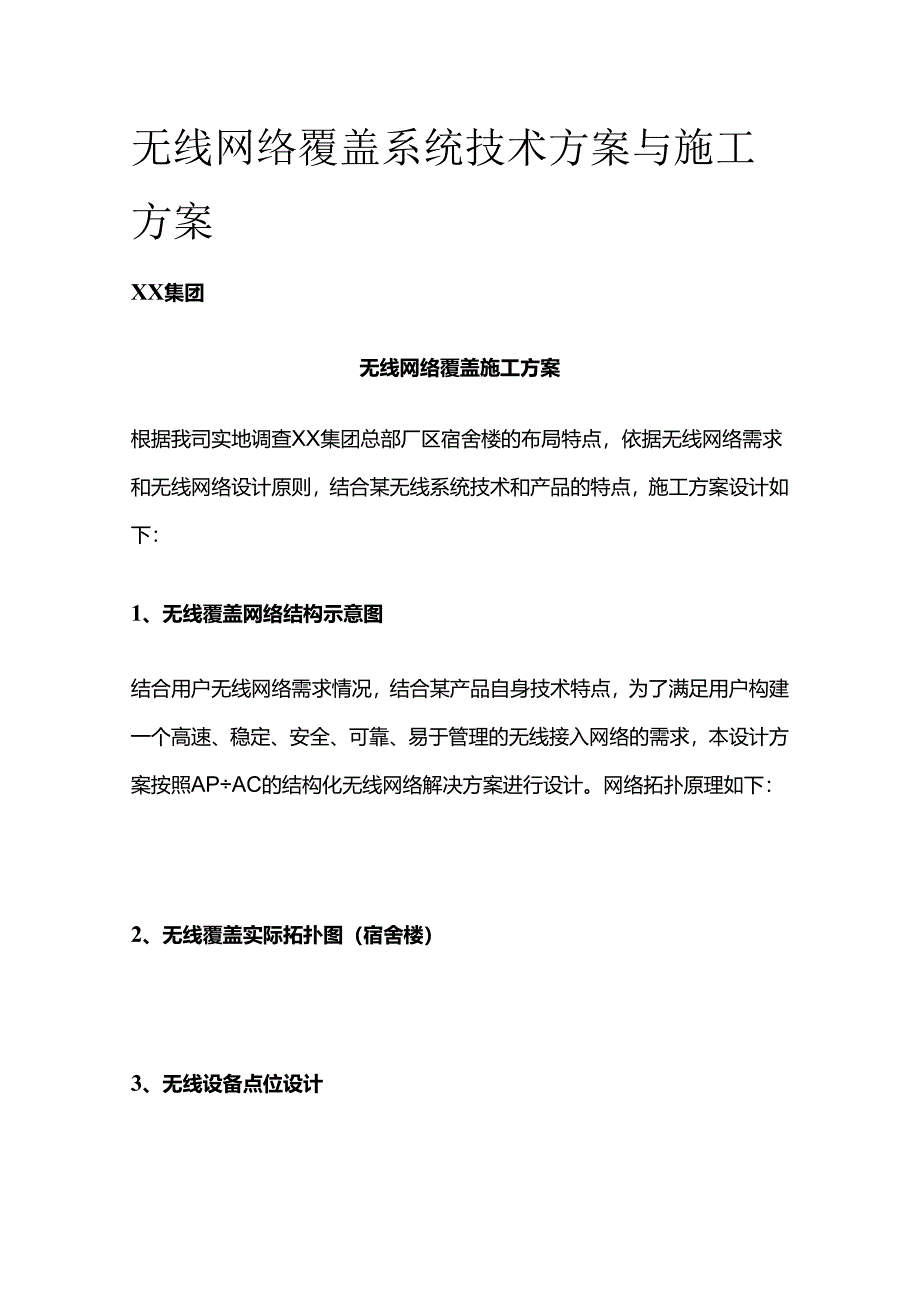

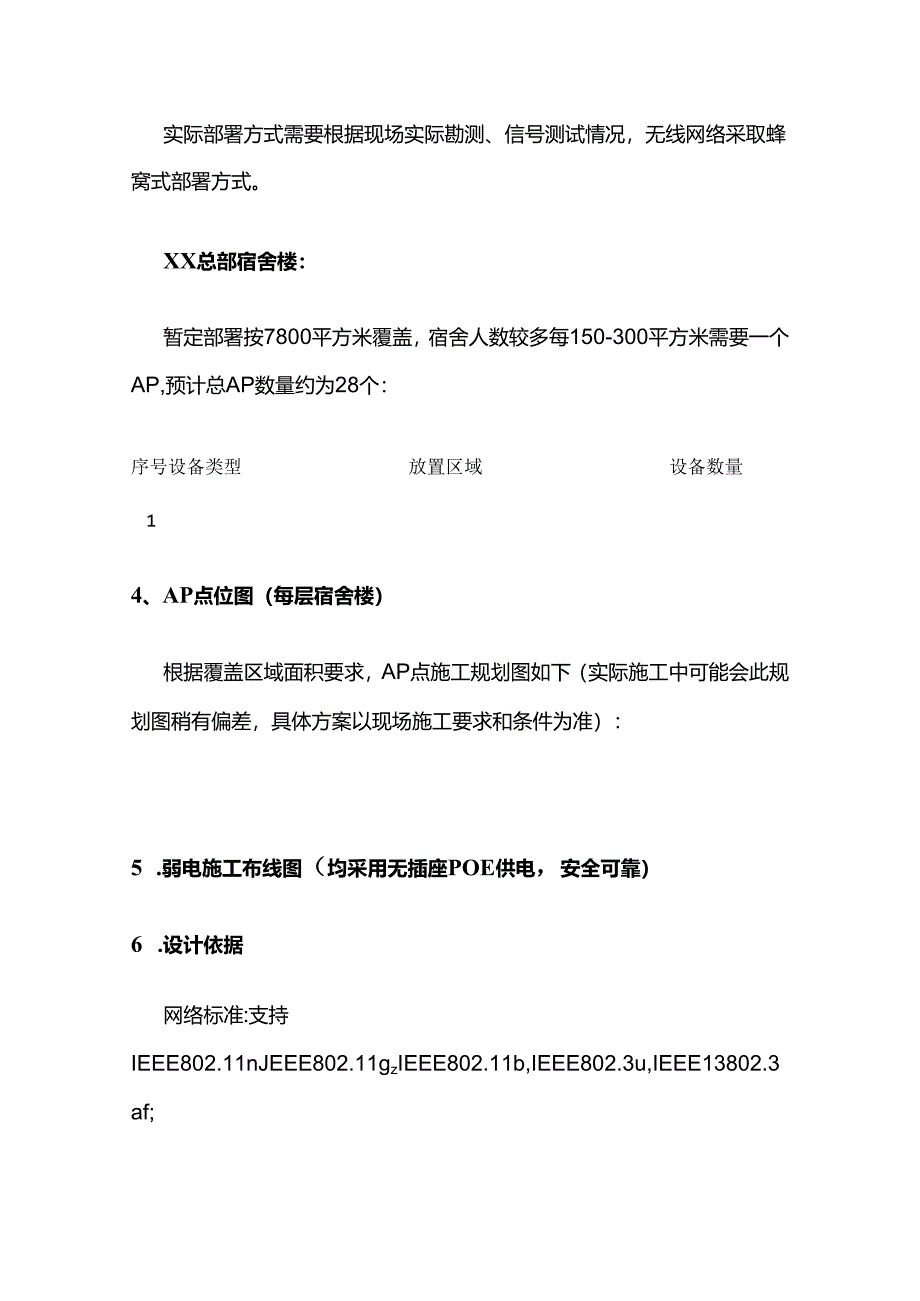

1、无线网络覆盖系统技术方案与施工方案XX集团无线网络覆盖施工方案根据我司实地调查XX集团总部厂区宿舍楼的布局特点，依据无线网络需求和无线网络设计原则，结合某无线系统技术和产品的特点，施工方案设计如下：1、无线覆盖网络结构示意图结合用户无线网络需求情况，结合某产品自身技术特点，为了满足用户构建一个高速、稳定、安全、可靠、易于管理的无线接入网络的需求，本设计方案按照APAC的结构化无线网络解决方案进行设计。网络拓扑原理如下：2、无线覆盖实际拓扑图（宿舍楼）3、无线设备点位设计实际部署方式需要根据现场实际勘测、信号测试情况，无线网络采取蜂窝式部署方式。XX总部宿舍楼：暂定部署按7800平方米覆盖，宿舍
2、人数较多每150-300平方米需要一个AP,预计总AP数量约为28个：序号设备类型放置区域设备数量1 无线接入点AP宿舍走廊顶部422 POE交换机隐蔽处（协商隐蔽处）63 网关（认证服务器）机房（协商隐蔽处）54 AC（控制器）机房（协商隐蔽处）55 硬路由机房14、AP点位图（每层宿舍楼）根据覆盖区域面积要求，AP点施工规划图如下（实际施工中可能会此规划图稍有偏差，具体方案以现场施工要求和条件为准）：5 .弱电施工布线图（均采用无插座POE供电，安全可靠）6 .设计依据网络标准:支持IEEE802.11nJEEE802.11gzIEEE802.11b,IEEE802.3u,IEEE1380

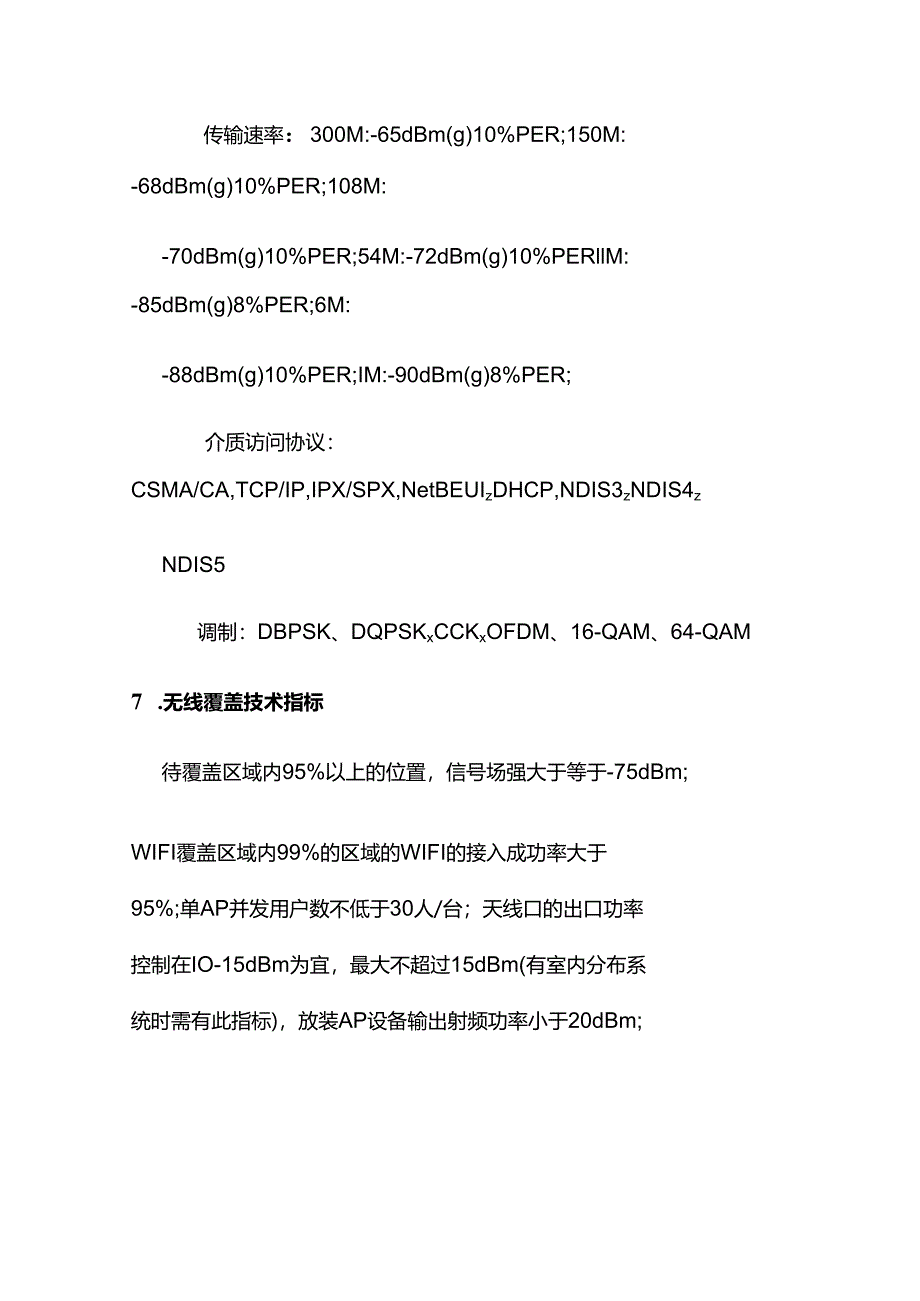

3、2.3af;传输速率：300M:-65dBm(g)10%PER;150M:-68dBm(g)10%PER;108M:-70dBm(g)10%PER;54M:-72dBm(g)10%PERllM:-85dBm(g)8%PER;6M:-88dBm(g)10%PER;IM:-90dBm(g)8%PER;介质访问协议：CSMA/CA,TCP/IP,IPX/SPX,NetBEUIzDHCP,NDIS3zNDIS4zNDIS5调制：DBPSK、DQPSKxCCKxOFDM、16-QAM、64-QAM7 .无线覆盖技术指标待覆盖区域内95%以上的位置，信号场强大于等于-75dBm;WIFI覆盖区域内99%的
4、区域的WIFI的接入成功率大于95%;单AP并发用户数不低于30人/台；天线口的出口功率控制在IO-15dBm为宜，最大不超过15dBm(有室内分布系统时需有此指标)，放装AP设备输出射频功率小于20dBm;8 .设备选型情况AP选用室内放装型设备、内置天线，不建设分布系统，设备射频输出功率为100mW,采用POE供电；所有AP接入有线汇聚到交换机；9 .系统支持并发用户数在本次WIFI工程：(1)覆盖区域网络AP数量：每层宿舍楼3个APo(2)每AP最佳并发接入用户数30个左右;单AP可关联用户数64个。10 .信道规划按照802.Ilbgn协议规定，WIFI工作频段带宽为83.5MHz,划
5、分为14个子频道，每个子频道带宽为22MHZ。子频道分配如下图所示：如图所示，在多个频道同时工作的情况下，为保证频道之间不相互干扰，要求两个频道的中心频率间隔不能低于25MHzo在一个覆盖区内，直序扩频技术最多可以提供3个不重叠的频道同时工作。因此，频点分配原则如下：原则上采用同一频点组中的3个不重叠频点（如，1、6、11）进行频点规划；相邻覆盖区域的AP不使用相同频点；相同频点通过间隔较远距离或者建筑隔断增加同频隔离度，避免同频干扰；在容量极高区域，可采用1.3、6、8、I1.13频点的紧凑复用，提高区域内的承载容量，必须详细提供各个AP的覆盖区域以及模测效果，说明已采用避免干扰的布点及规划
6、。I1.设备安装要求11.1 网关、交换机、AC的具体安装要求（1）必须按照设计要求，安装在楼宇的WIFI设备机箱（机房）内且远离强电、强磁及腐蚀物质的位置；（2）机箱（或机房）周围不得堆放易燃材料，温度、湿度应满足设备的正常工作要求；(3)直接从机箱(机房)内220V交流电源取电，电源线应与数据线缆保持一定距离，不得交叉、混缠；(4)交换机安装于集装架内或者安装在铁箱中挂在墙上，机架应牢固地安装在地面或者挂墙；(5)与各设备连接跳线尚未接入时，应先用胶布包好，注意防潮；(6)各引入线缆标签应牢固、明晰，不得混淆；(7)设备、机箱(机架)和机房线缆应擦拭干净；(8)保持设备整洁；(9)本次工程
7、所有光纤收发器、POE供电交换机安装在合适位置。11.2 AP设备的安装要求(1)内置天线的AP,应严格按照设计文件要求的位置，安装在房间或走廊的吊顶下或墙面上；(2) AP应良好固定，安装朝向应符合内置天线极化方式要求，并满足设计文件的覆盖要求；(3) AP安装时应保证整齐、美观，不破坏室内的整体环境；(4) AP的供电由PoE通过双绞线缆获取，也可通过专用变压器就近接交流220V电源供电，电源线应与数据线缆保持不小于13Omm距离；(5)引入AP的线缆，应与AP良好连接，不得松脱，并注意接头处用防水胶布缠扎、防护，注意防潮、防尘；(6)安装AP后应用抹布擦拭，保证AP的清洁。11.3 双线
8、网线线安装要求(1) WIFI系统布放的双绞线主要在建筑物的竖井和天花吊顶中布放；(2)在线缆引入口采用PVC软管防护，并进行防水处理，每根管中穿线不得多于6根；(3)布放应平直、美观，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤；布放时两端应保证有l3m的冗余，以便于接线作业；(4)需要弯曲布放时，要求弯角圆滑、美观，其弯曲半径应保证电缆外径的810倍。(5)厂区内每个宿舍楼需要安装两个光纤接口。分别安于每栋楼层的2楼和4楼商定位置。(6)跨楼层的双绞网线根据美佳公司相关要求走宿舍楼外墙壁。(7)所选用双绞线均为放水，放静电，绝缘，耐火材料。12.施工注意事项(1)施工期间不能影响职工的生活休息，必须遵守美佳集团的相关安全管理规定。(2)有权对乙方工程施工工作进行监督。(2)在设备的安装、调测及开通期间，甲方应提供必要的配合，保证施工的完成。
