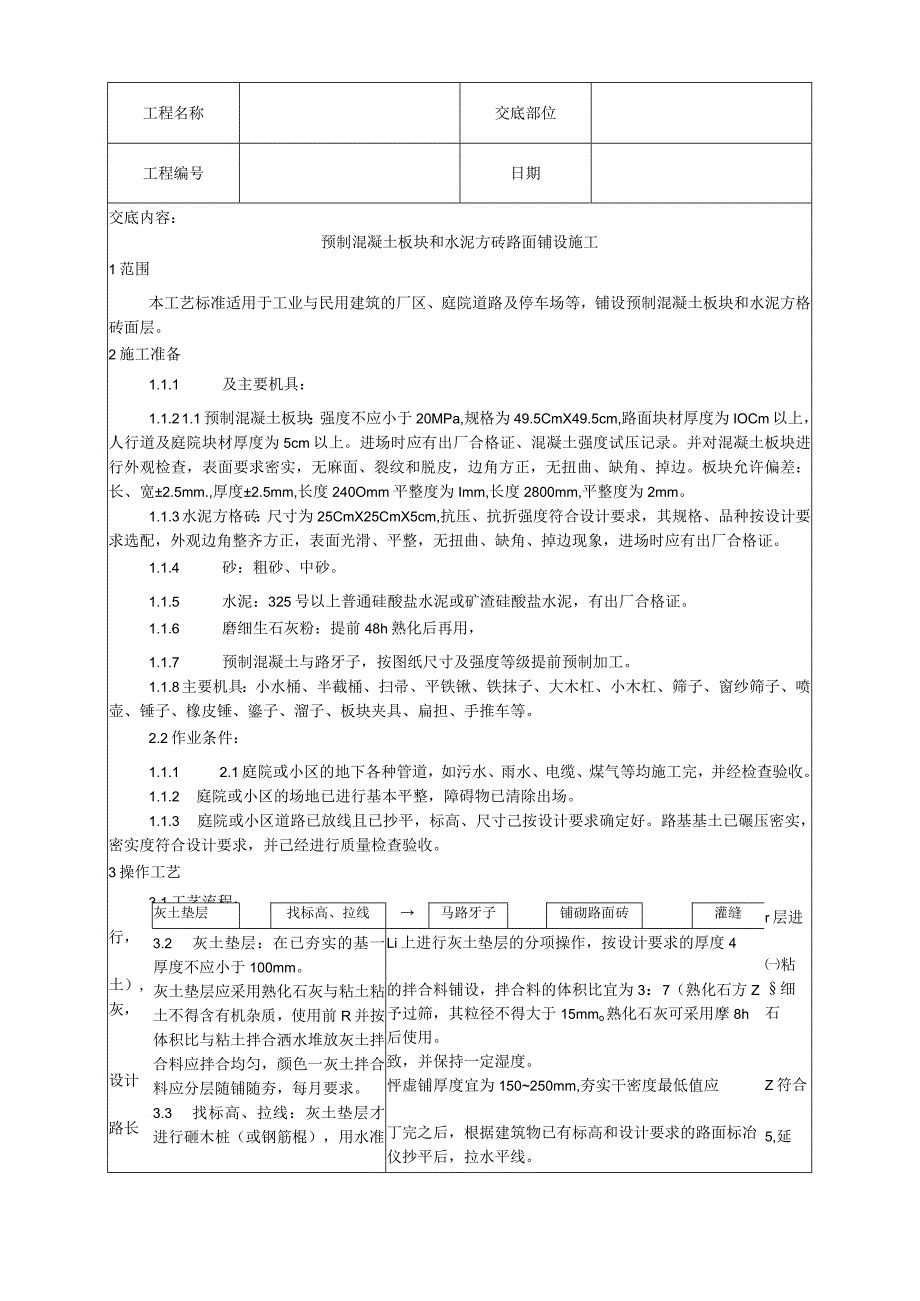

1、工程名称交底部位工程编号日期交底内容：预制混凝土板块和水泥方砖路面铺设施工1范围本工艺标准适用于工业与民用建筑的厂区、庭院道路及停车场等，铺设预制混凝土板块和水泥方格砖面层。2施工准备1.1.1 及主要机具：1.1.2 1.1预制混凝土板块：强度不应小于20MPa,规格为49.5CmX49.5cm,路面块材厚度为IOCm以上，人行道及庭院块材厚度为5cm以上。进场时应有出厂合格证、混凝土强度试压记录。并对混凝土板块进行外观检查，表面要求密实，无麻面、裂纹和脱皮，边角方正，无扭曲、缺角、掉边。板块允许偏差：长、宽2.5mm.,厚度2.5mm,长度240Omm平整度为Imm,长度2800mm,平整
2、度为2mm。1.1.3 水泥方格砖：尺寸为25CmX25CmX5cm,抗压、抗折强度符合设计要求，其规格、品种按设计要求选配，外观边角整齐方正，表面光滑、平整，无扭曲、缺角、掉边现象，进场时应有出厂合格证。1.1.4 砂：粗砂、中砂。1.1.5 水泥：325号以上普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂合格证。1.1.6 磨细生石灰粉：提前48h熟化后再用，1.1.7 预制混凝土与路牙子，按图纸尺寸及强度等级提前预制加工。1.1.8 主要机具：小水桶、半截桶、扫帚、平铁锹、铁抹子、大木杠、小木杠、筛子、窗纱筛子、喷壶、锤子、橡皮锤、鎏子、溜子、板块夹具、扁担、手推车等。2.2作业条件：1.1.1
3、 2.1庭院或小区的地下各种管道，如污水、雨水、电缆、煤气等均施工完，并经检查验收。1.1.2 庭院或小区的场地已进行基本平整，障碍物已清除出场。1.1.3 庭院或小区道路已放线且已抄平，标高、尺寸己按设计要求确定好。路基基土已碾压密实，密实度符合设计要求，并己经进行质量检查验收。3操作工艺3.1工艺流程：行，土）,灰，设计路长灰土垫层找标高、拉线马路牙子铺砌路面砖灌缝r层进粘细石Z符合5,延3.2 灰土垫层：在已夯实的基一厚度不应小于100mm。灰土垫层应采用熟化石灰与粘土粘土不得含有机杂质，使用前R并按体积比与粘土拌合洒水堆放灰土拌合料应拌合均匀，颜色一灰土拌合料应分层随铺随夯，每月要求。

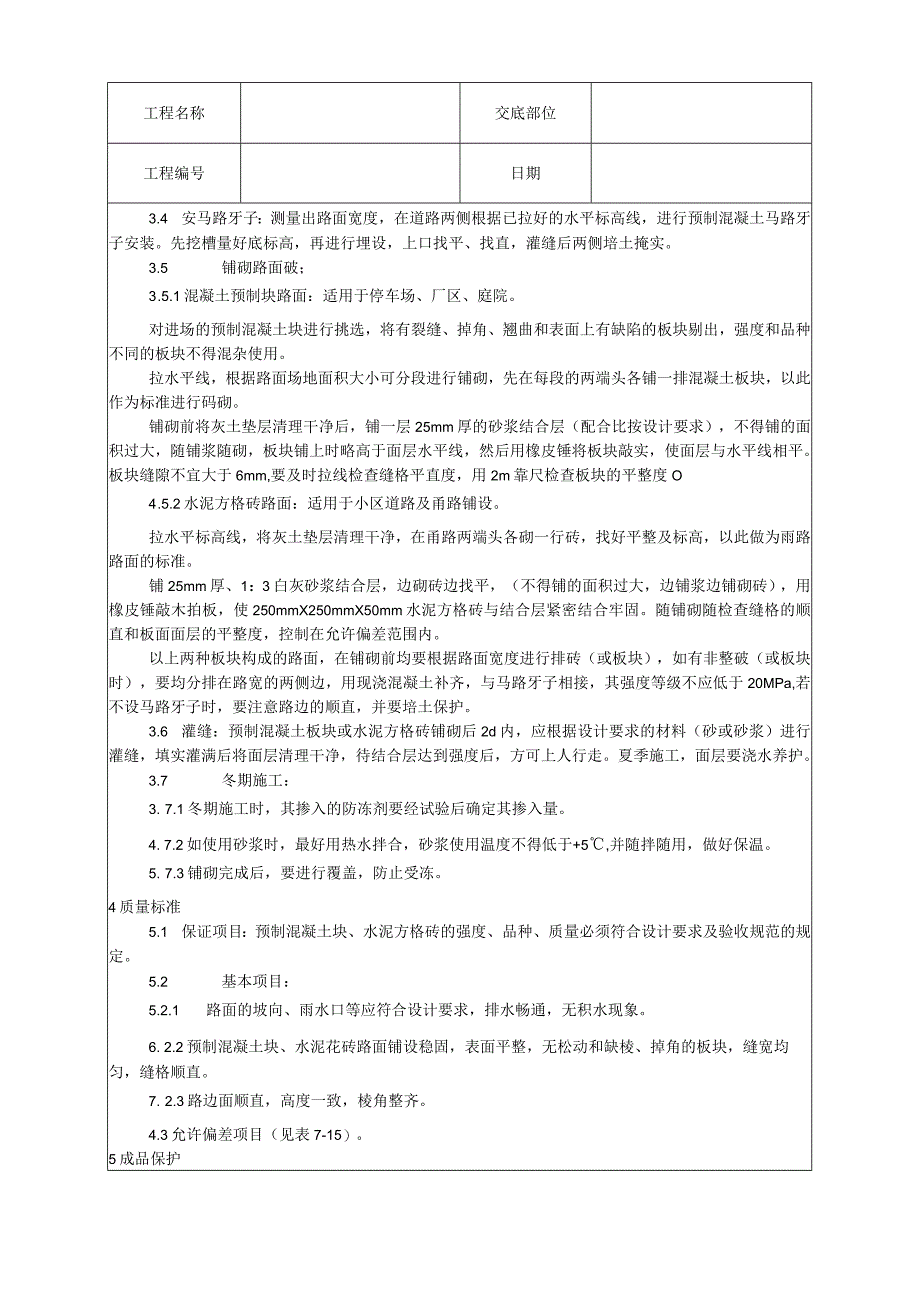

4、3.3 找标高、拉线：灰土垫层才进行砸木桩（或钢筋棍），用水准Li上进行灰土垫层的分项操作，按设计要求的厚度4的拌合料铺设，拌合料的体积比宜为3：7（熟化石方Z予过筛，其粒径不得大于15mmo熟化石灰可采用摩8h后使用。致，并保持一定湿度。怦虚铺厚度宜为150250mm,夯实干密度最低值应丁完之后，根据建筑物已有标高和设计要求的路面标冶仪抄平后，拉水平线。工程名称交底部位工程编号日期3.4 安马路牙子：测量出路面宽度，在道路两侧根据已拉好的水平标高线，进行预制混凝土马路牙子安装。先挖槽量好底标高，再进行埋设，上口找平、找直，灌缝后两侧培土掩实。3.5 铺砌路面破；3 .5.1混凝土预制块路面：
5、适用于停车场、厂区、庭院。对进场的预制混凝土块进行挑选，将有裂缝、掉角、翘曲和表面上有缺陷的板块剔出，强度和品种不同的板块不得混杂使用。拉水平线，根据路面场地面积大小可分段进行铺砌，先在每段的两端头各铺一排混凝土板块，以此作为标准进行码砌。铺砌前将灰土垫层清理干净后，铺一层25mm厚的砂浆结合层（配合比按设计要求），不得铺的面积过大，随铺浆随砌，板块铺上时略高于面层水平线，然后用橡皮锤将板块敲实，使面层与水平线相平。板块缝隙不宜大于6mm,要及时拉线检查缝格平直度，用2m靠尺检查板块的平整度O4 .5.2水泥方格砖路面：适用于小区道路及甬路铺设。拉水平标高线，将灰土垫层清理干净，在甬路两端头各
6、砌一行砖，找好平整及标高，以此做为雨路路面的标准。铺25mm厚、1：3白灰砂浆结合层，边砌砖边找平，（不得铺的面积过大，边铺浆边铺砌砖），用橡皮锤敲木拍板，使250mmX250mmX50mm水泥方格砖与结合层紧密结合牢固。随铺砌随检查缝格的顺直和板面面层的平整度，控制在允许偏差范围内。以上两种板块构成的路面，在铺砌前均要根据路面宽度进行排砖（或板块），如有非整破（或板块时），要均分排在路宽的两侧边，用现浇混凝土补齐，与马路牙子相接，其强度等级不应低于20MPa,若不设马路牙子时，要注意路边的顺直，并要培土保护。3.6 灌缝：预制混凝土板块或水泥方格砖铺砌后2d内，应根据设计要求的材料（砂或砂浆
7、）进行灌缝，填实灌满后将面层清理干净，待结合层达到强度后，方可上人行走。夏季施工，面层要浇水养护。3.7 冬期施工：3. 7.1冬期施工时，其掺入的防冻剂要经试验后确定其掺入量。4. 7.2如使用砂浆时，最好用热水拌合，砂浆使用温度不得低于+5,并随拌随用，做好保温。5. 7.3铺砌完成后，要进行覆盖，防止受冻。4质量标准5.1 保证项目：预制混凝土块、水泥方格砖的强度、品种、质量必须符合设计要求及验收规范的规定。5.2 基本项目：5.2.1 路面的坡向、雨水口等应符合设计要求，排水畅通，无积水现象。6. 2.2预制混凝土块、水泥花砖路面铺设稳固，表面平整，无松动和缺棱、掉角的板块，缝宽均匀，

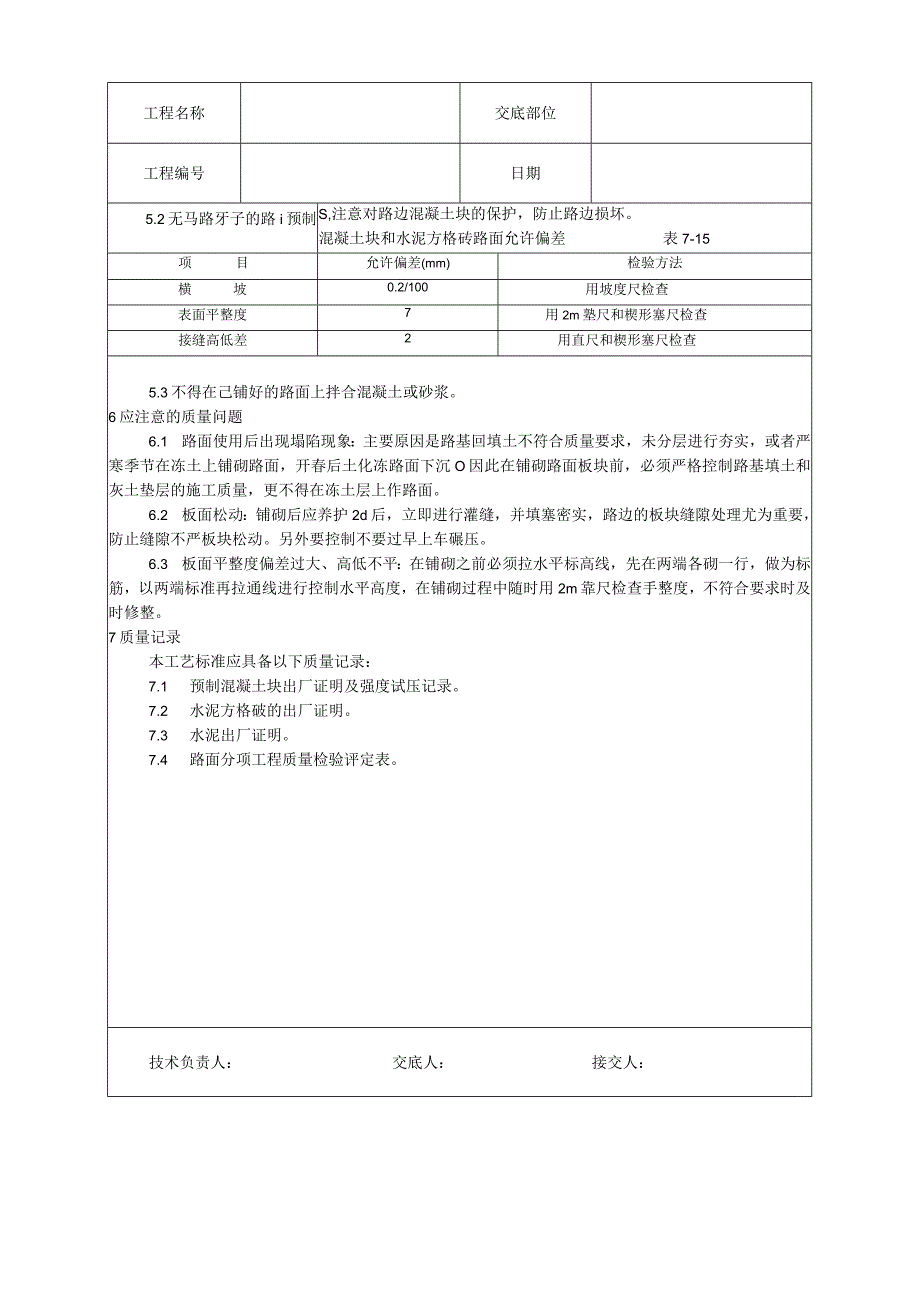

8、缝格顺直。7. 2.3路边面顺直，高度一致，棱角整齐。4.3允许偏差项目（见表7-15）。5成品保护5.1路面铺好后，水泥砂浆终凝前不得上人，强度不够不准上重车行驶。工程名称交底部位工程编号日期5.2无马路牙子的路i预制S,注意对路边混凝土块的保护，防止路边损坏。混凝土块和水泥方格砖路面允许偏差表7-15项目允许偏差(mm)检验方法横坡0.2/100用坡度尺检查表面平整度7用2m塾尺和楔形塞尺检查接缝高低差2用直尺和楔形塞尺检查5.3不得在己铺好的路面上拌合混凝土或砂浆。6应注意的质量问题6.1 路面使用后出现塌陷现象：主要原因是路基回填土不符合质量要求，未分层进行夯实，或者严寒季节在冻土上铺
9、砌路面，开春后土化冻路面下沉O因此在铺砌路面板块前，必须严格控制路基填土和灰土垫层的施工质量，更不得在冻土层上作路面。6.2 板面松动：铺砌后应养护2d后，立即进行灌缝，并填塞密实，路边的板块缝隙处理尤为重要，防止缝隙不严板块松动。另外要控制不要过早上车碾压。6.3 板面平整度偏差过大、高低不平：在铺砌之前必须拉水平标高线，先在两端各砌一行，做为标筋，以两端标准再拉通线进行控制水平高度，在铺砌过程中随时用2m靠尺检查手整度，不符合要求时及时修整。7质量记录本工艺标准应具备以下质量记录：7.1 预制混凝土块出厂证明及强度试压记录。7.2 水泥方格破的出厂证明。7.3 水泥出厂证明。7.4 路面分
10、项工程质量检验评定表。技术负责人：交底人：接交人：施工现场安全施工注意事项:1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定
11、要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
