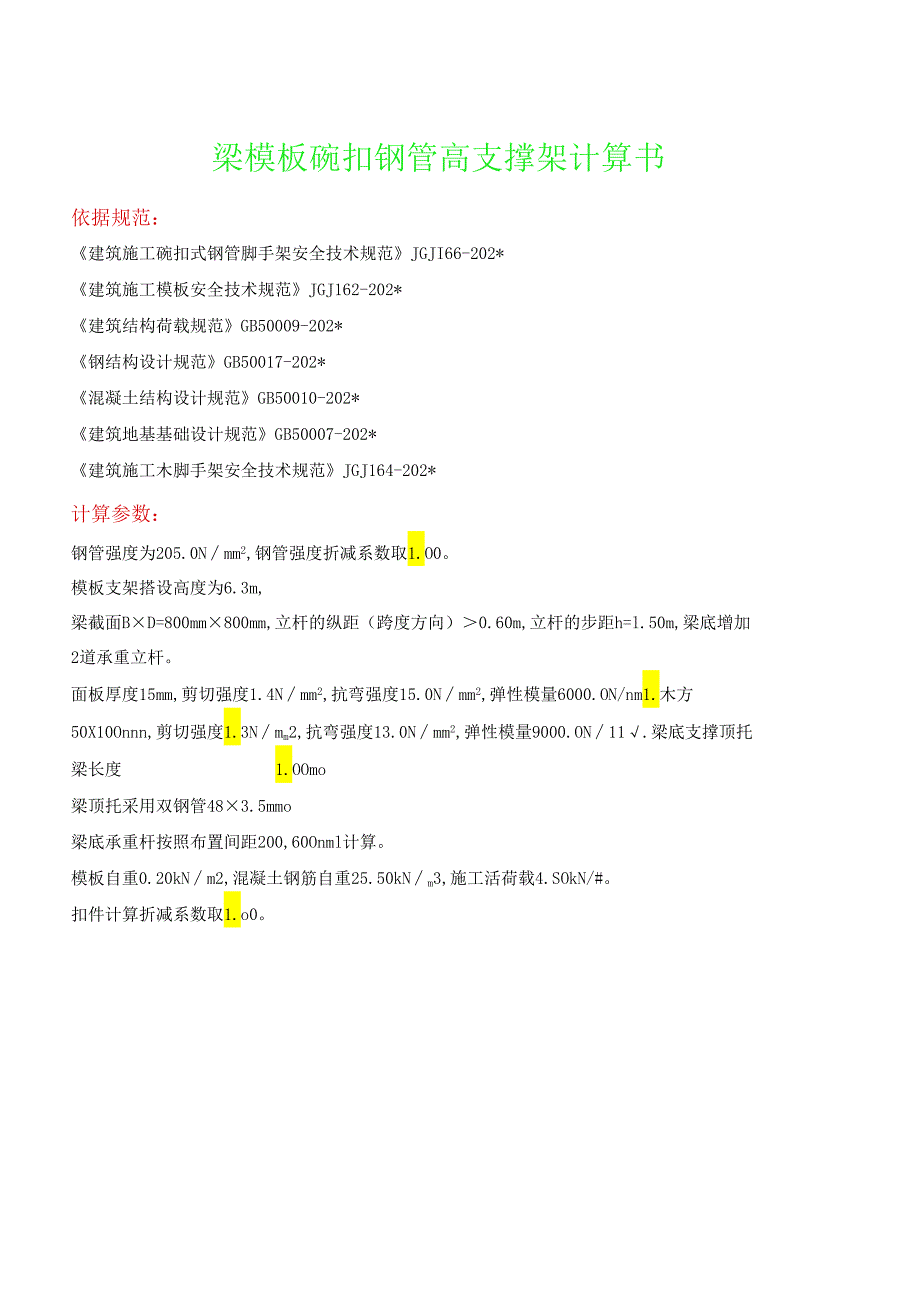

1、梁模板碗扣钢管高支撑架计算书依据规范：建筑施工碗扣式钢管脚手架安全技术规范JGJI66-202*建筑施工模板安全技术规范JGJ162-202*建筑结构荷载规范GB50009-202*钢结构设计规范GB50017-202*混凝土结构设计规范GB50010-202*建筑地基基础设计规范GB50007-202*建筑施工木脚手架安全技术规范JGJ164-202*计算参数：钢管强度为205.0Nmm2,钢管强度折减系数取1.O0。模板支架搭设高度为6.3m,梁截面BD=800mm800mm,立杆的纵距（跨度方向）0.60m,立杆的步距h=l.50m,梁底增加2道承重立杆。面板厚度15mm,剪切强度1.4

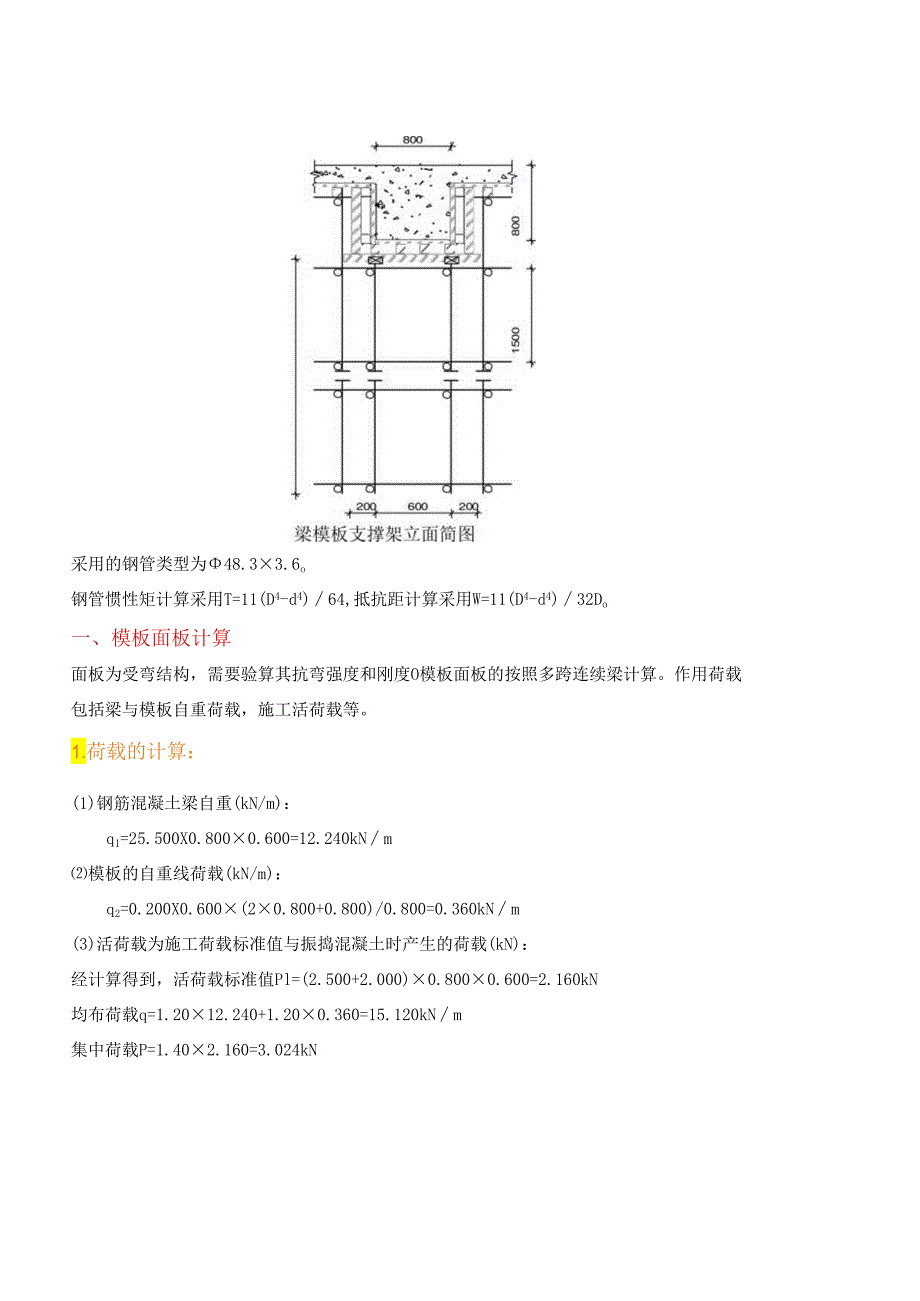

2、Nmm2,抗弯强度15.0Nmm2,弹性模量6000.ON/nm1.木方50X10Onnn,剪切强度1.3Nmm2,抗弯强度13.0Nmm2,弹性模量9000.ON11.梁底支撑顶托梁长度1.OOmo梁顶托采用双钢管483.5mmo梁底承重杆按照布置间距200,60Onml计算。模板自重0.20kNm2,混凝土钢筋自重25.50kNm3,施工活荷载4.SOkN/#。扣件计算折减系数取1.o0。采用的钢管类型为48.33.6o钢管惯性矩计算采用T=11(D4-d4)64,抵抗距计算采用W=11(D4-d4)32Do一、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度O模板面板的按照多跨连续梁
3、计算。作用荷载包括梁与模板自重荷载，施工活荷载等。1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1=25.500X0.8000.600=12.240kNm模板的自重线荷载(kN/m)：q2=0.200X0.600(20.800+0.800)/0.800=0.360kNm(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN)：经计算得到，活荷载标准值Pl=(2.500+2.000)0.8000.600=2.160kN均布荷载q=1.2012.240+1.200.360=15.120kNm集中荷载P=1.402.160=3.024kN面板的截面惯性矩I和截面抵抗矩W分别为：本算例中，

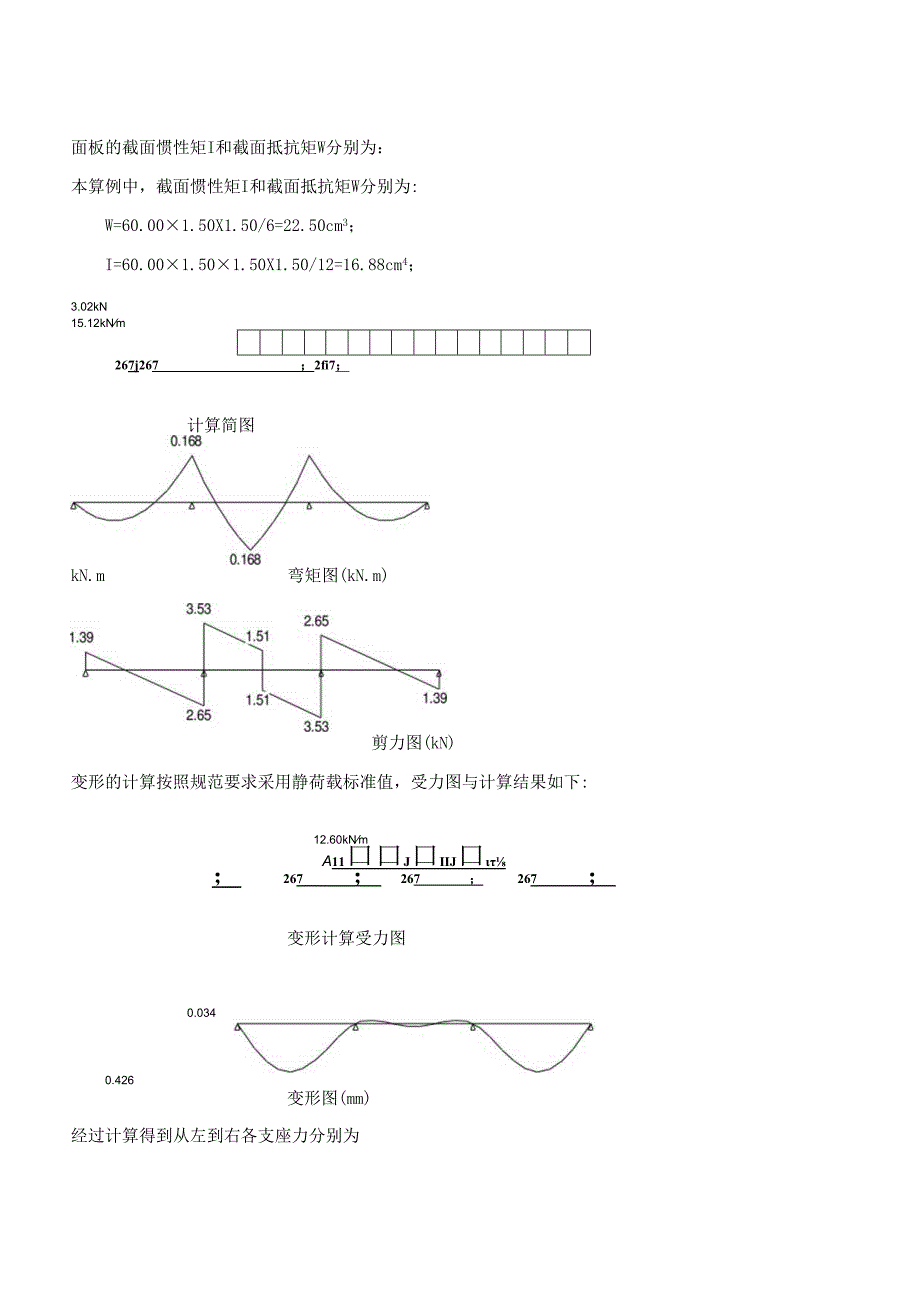

4、截面惯性矩I和截面抵抗矩W分别为:W=60.001.50X1.50/6=22.50cm3；I=60.001.501.50X1.50/12=16.88cm4；3.02kN15.12kNm267j267；2fi7；计算简图kN.m弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下:12.60kNmA11口口J口IIJ口；267；267；267；变形计算受力图0.0340.426变形图(mm)经过计算得到从左到右各支座力分别为N1=1.386kNN2=6.174kNN3=6.174kNN4=I.386kNO.168kN.m.168kN.m最大变形V=O.42
5、6mm(1)抗弯强度计算经计算得到面板抗弯强度计算值f=M/W=0.168100OX1000/22500=7.467Nmm2面板的抗弯强度设计值f,取15.OON/mnK面板的抗弯强度验算f门，满足要求！抗剪计算截面抗剪强度计算值T=3Q2bh=33528.0/(2600.00015.000)=0.588Nmm2截面抗剪强度设计值m=1.40Nrnrn2面板抗剪强度验算TT,满足要求！(3)挠度计算面板最大挠度计算值v=0.426mm面板的最大挠度小于266.7/250,满足要求！二、梁底支撑木方的计算梁底木方计算按照三跨连续梁计算，计算公式如下：均布荷载q=6.174/0.600=10.29
6、0kNm最大弯矩M=0.Iql2O.60=0.370kN.m00.60=0.370kN.m最大剪力Q=0.6X0.600X10.290=3.704kN最大支座力N=1.1X0.60010.290=6.791kN木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为：W=5.0010.OO1O.00/6=83.33cm3；I=5.0010.0010.0010.00/12=416.67cm4；(1)木方抗弯强度计算抗弯计算强度f=M/W=0.37010683333.3=4.45N三2木方的抗弯计算强度小于13.0Nmm2,满足要求！(2)木方抗剪计算最大剪力的计算公式如下：Q=0.6ql截
7、面抗剪强度必须满足：T=3Q2bhT截面抗剪强度计算值T=33704/(250100)=1.lllN/mm2截面抗剪强度设计值m=1.30N11M112木方的抗剪强度计算满足要求！(3)木方挠度计算挠度计算按照规范要求采用静荷载标准值，均布荷载通过变形受力计算的最大支座力除以木方计算跨度(即木方下小横杆间距)得到q=6.160kNm最大变形v=0.677ql4100EI=0.677X6.160600.O4/(100X9000.00.0)=0.144mm木方的最大挠度小于600.0/250,满足要求！三、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算。均布荷载取托梁的自重q=0.092kNmo
8、1.39kN6.17kN617k0.09kNmI200；600:200托梁计算简图39krlJ0.1400.893托梁弯矩图(kN.m)6.206.190.01|1.400.01|0.00nm1.401.400.010.006.196.20托梁剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下:1.34kN3.70kNA托梁变形计算受力图o.o6_0.373托梁变形图(mm)经过计算得到最大弯矩M=0.892kN.m经过计算得到最大支座F=7.606kN经过计算得到最大变形V=0.373mm顶托梁的截面力学参数为截面抵抗矩TV=10.16cm3；截面惯性矩I=24.38
9、cm4；(1)顶托梁抗弯强度计算抗弯计算强度f=M/W=0.892106l.05/10160.0=83.62N11un2顶托梁的抗弯计算强度小于205.0Nnm2,满足要求！(2)顶托梁挠度计算最大变形v=0.373mm顶托梁的最大挠度小于600.0/400,满足要求！四、立杆的稳定性计算不考虑风荷载时,立杆的稳定性计算公式为：=察力其中N立杆的轴心压力最大值，它包括：横杆的最大支座反力N1=7.606kN(己经包括组合系数)脚手架钢管的自重N2=1.200.1446.300=1.086kNN=7.606+1.086=8.692kNi计算立杆的截面回转半径，i=1.59cm;A立杆净截面面积，
10、A=5.060cm2；W立杆净截面模量(抵抗矩)，W=5.260c11f一一钢管立杆抗压强度设计值，f=205.00N三2ja立杆上端伸出顶层横杆中心线至模板支撑点的长度，a=0.30m;h最大步距，h=1.50m；I0计算长度，1.500+20.300=2.100m；由长细比，为2100/16=132；轴心受压立杆的稳定系数，由长细比l0i查表得到0.386；经计算得到。=8692/(0.386506)=44.449Nmm2;不考虑风荷载时立杆的稳定性计算。f,满足要求！考虑风荷载时,立杆的稳定性计算公式为：生+0.匹1.AW风荷载设计值产生的立杆段弯矩MW计算公式Mw=1.4Wklal02
11、8-Prl04风荷载产生的内外排立杆间横杆的支撑力Pr计算公式Pr=51.4Wklal016其中Wk风荷载标准值(kN112);Wk=u2usw0=0.000X0.000X0.000=0.000kNm2h立杆的步距，1.50m；Ia立杆迎风面的间距，1.00m；Ib与迎风面垂直方向的立杆间距，0.60m；风荷载产生的内外排立杆间横杆的支撑力Pr=51.40.0001.000X2.100/16=0.OOOkN.m；风荷载产生的弯矩Mw=l.40.0001.0002.1002.100/8-0.0002.100/4=0.OOOkN.m；Nw考虑风荷载时，立杆的轴心压力最大值；NW=7.606+1.2
12、0.905+0.91.40.000/0.600=8.692kN经计算得到。=8692/(0.386X506)+0/5260=44.449Nmm2;考虑风荷载时立杆的稳定性计算。打，满足要求！风荷载作用下的内力计算架体中每个节点的风荷载转化的集中荷载w=0.000X0.6001.500=0.OOOkN节点集中荷载w在立杆中产生的内力wv=l.500/1.0000.000=0.OOOkN节点集中荷载w在斜杆中产生的内力ws=(1.500l.500+1.000X1.000)1/2/l.0000.000=0.OOOkN支撑架的步数n=4节点集中荷载w在立杆中产生的内力和为0.000+(4.000-1)
13、0.000=0.OOOkN节点集中荷载w在斜杆中产生的内力和为4.0000.000=0.OOOkN架体自重为0.905kN节点集中荷载W在斜杆中产生的内力和小于架体自重,满足要求！模板支撑架计算满足要求！施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁
14、酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线,所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下
