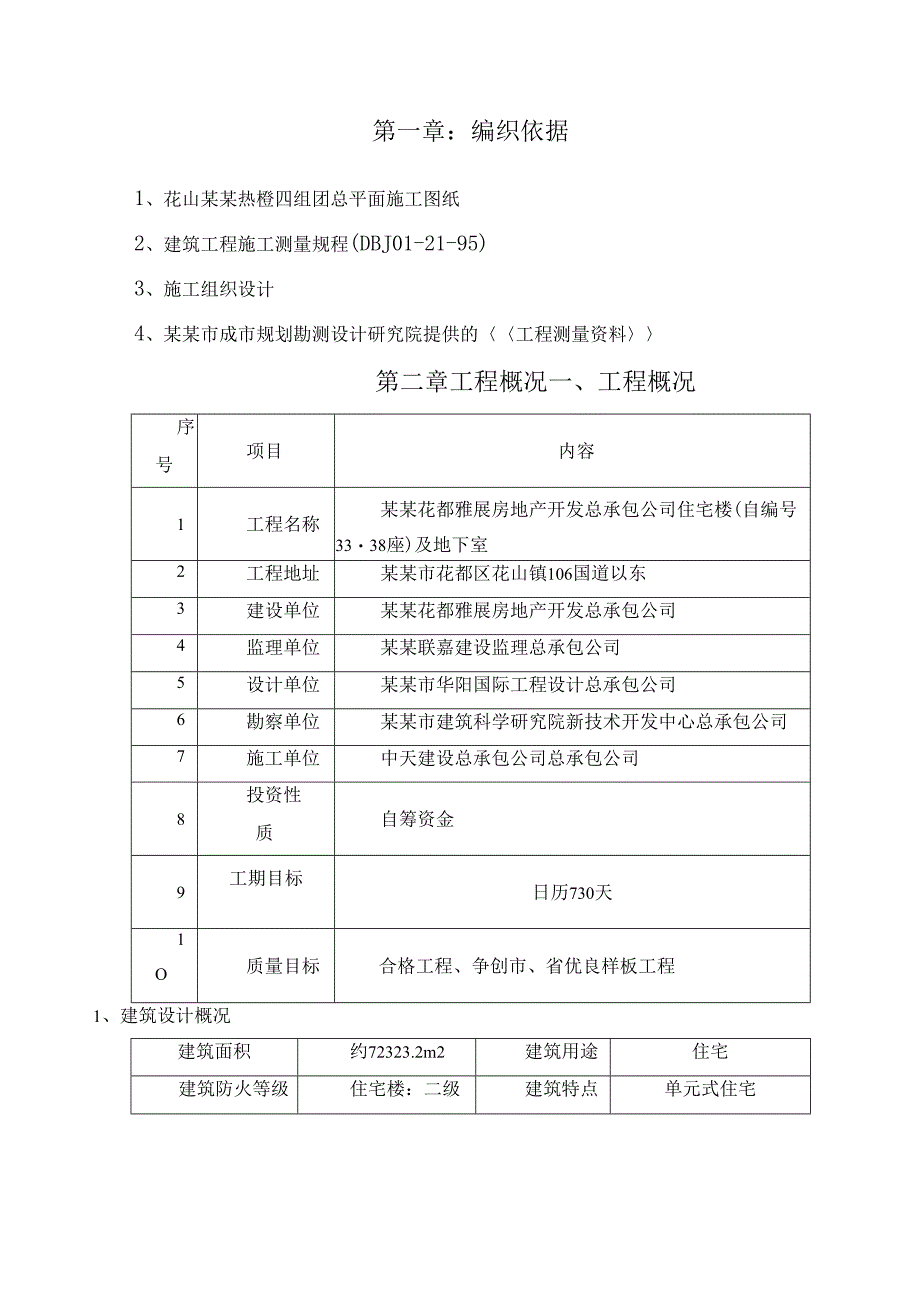

1、测量专项方案目录一、编织依据2二、工程概况2三、施工测量准备4四、各阶段主要施工测量方法6五、沉降观测控制16六、测量工作基本要求17七、测量准确保证措施18八、预防测量放线工作的质量和安全事故18第一章：编织依据1、花山某某热橙四组团总平面施工图纸2、建筑工程施工测量规程(DBJ01-21-95)3、施工组织设计4、某某市成市规划勘测设计研究院提供的工程测量资料第二章工程概况一、工程概况序号项目内容1工程名称某某花都雅展房地产开发总承包公司住宅楼(自编号3338座)及地下室2工程地址某某市花都区花山镇106国道以东3建设单位某某花都雅展房地产开发总承包公司4监理单位某某联嘉建设监理总承包公司

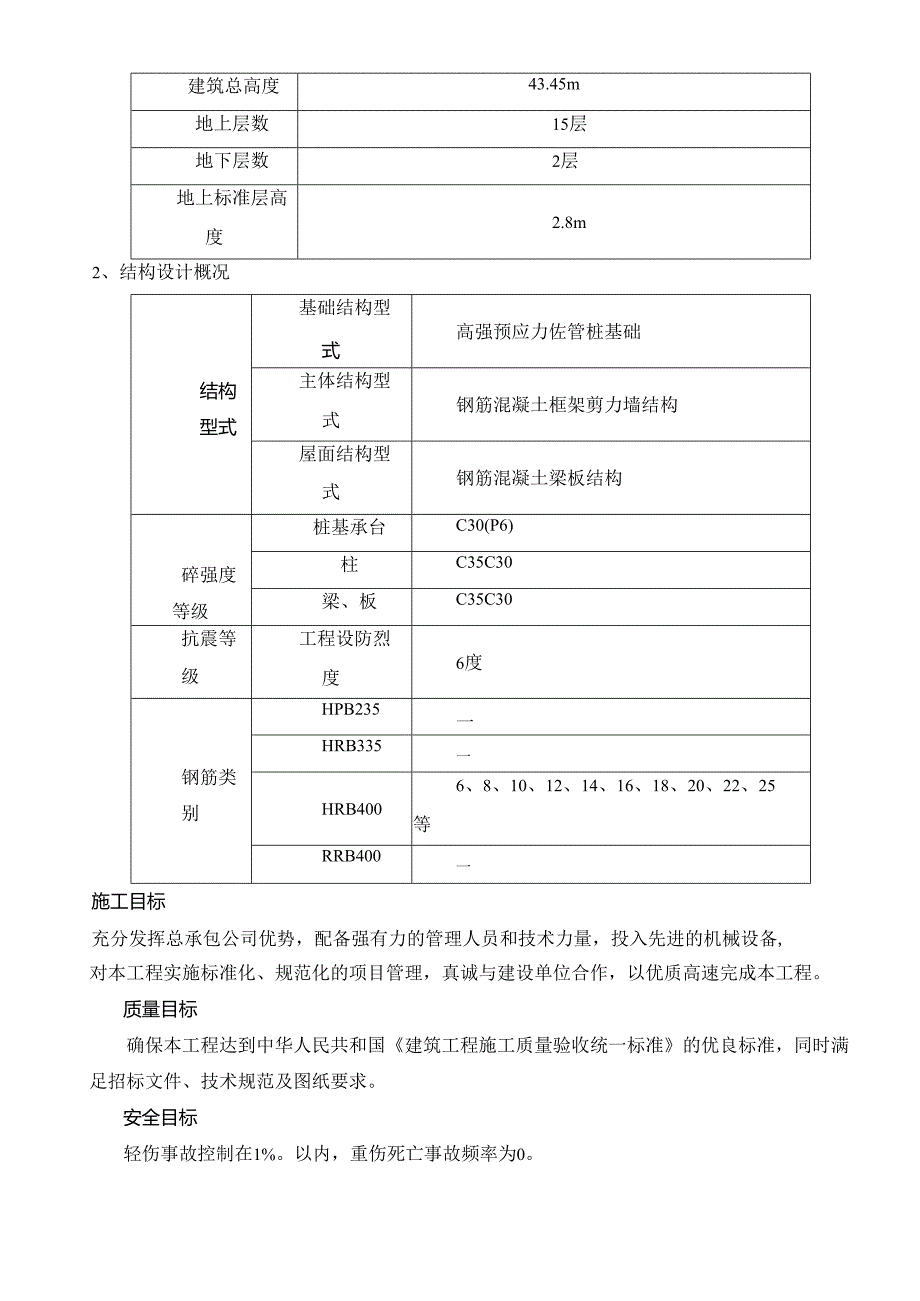

2、5设计单位某某市华阳国际工程设计总承包公司6勘察单位某某市建筑科学研究院新技术开发中心总承包公司7施工单位中天建设总承包公司总承包公司8投资性质自筹资金9工期目标日历730天1O质量目标合格工程、争创市、省优良样板工程1、建筑设计概况建筑面积约72323.2m2建筑用途住宅建筑防火等级住宅楼：二级建筑特点单元式住宅建筑总高度43.45m地上层数15层地下层数2层地上标准层高度2.8m2、结构设计概况结构型式基础结构型式高强预应力佐管桩基础主体结构型式钢筋混凝土框架剪力墙结构屋面结构型式钢筋混凝土梁板结构碎强度等级桩基承台C30(P6)柱C35C30梁、板C35C30抗震等级工程设防烈度6度钢筋
3、类别HPB235一HRB335一HRB4006、8、10、12、14、16、18、20、22、25等RRB400一施工目标充分发挥总承包公司优势，配备强有力的管理人员和技术力量，投入先进的机械设备,对本工程实施标准化、规范化的项目管理，真诚与建设单位合作，以优质高速完成本工程。质量目标确保本工程达到中华人民共和国建筑工程施工质量验收统一标准的优良标准，同时满足招标文件、技术规范及图纸要求。安全目标轻伤事故控制在1%。以内，重伤死亡事故频率为0。工期目标确保本工程以730日历天完成招标文件所要求的全部施工任务，并按招标文件要求完成各节点工期。文明施工目标确保“某某市安全生产文明施工示范工地”争创
4、“某某省安全生产文明施工示范工地二环境保护和职业健康安全目标严格按照IS014001环境管理标准和OHSAS18001职业安全健康管理标准进行实施，制定完善的环境保护和职业健康安全管理体系，加强施工组织和现场文明施工管理，重点落实防尘、防噪、防洒专项措施，做好环境保护。三、施工测量准备测量人员及其耳只责划分职务职责划分项目工程师领导、指导本楼的施工测量放线、验线工作质检员协助项目工程师对测量放线工作进行日常性监督管理测量组组长测设平面、高程控制，复测施工层要害部位，负责仪器的使用管理。填写测量资料测量员轴线、及细部控制线的测设测量放线工作是集体性技术工作，工作中各成员要团结协作，紧密配合施工，
5、认真负责地完成工作，确保下道工序的顺利开展。2.2测量仪器配备名称型号数量所处状态全站仪1合格水准仪4合格经纬仪2合格激光铅垂仪DZJ31合格钢尺50M4合格卷尺5M10合格对讲机2合格技术资料准备:1、资料准备:某某市市国土局测量组提供的工程测量资料；工程地质勘察报告；施工设计图纸及现场总平面图：施工组织设计；施工现场地上、地下障碍物资料；2、施工现场审核：总图及施工平面图审核；建设用地红线桩点及坐标与角度、距离是否对应。建筑物定位依据及定位条件是否明确、合理；首层0.000和改造后的自然地坪是否一致；临设、设备的设置是否会影响到后续工程的施工；3、建筑施工图审核建筑物各轴线的间距、夹角及几
6、何关系；建筑物的平、立剖面及节点大样图的轴线尺寸；各层标高（相对标高）与总平面图中有关部分是否对应；4、结构施工图校核校对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度数量等）；以轴线图为准，对比基础、非标准层及标准层之间的轴线关系；对照建筑图，校对两者相关部位的轴线、尺寸、标高是否一致；5、设备施工图校核对建筑结构施工图，校对有关设备的轴线、尺寸及标高是否对应；校对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致；四、各阶段主要施工测量方法4.1、 建筑物的定位及控制测设本工程的平面控制采用平面控制法。平面控制布设原则平面控制遵循先整体、后局部，高精度控制低精度的原则。布设
7、平面控制根据建筑设计总平面图和施工总平面布置图。控制点选在通视条件良好、安全、易保护的地方。桩位用混凝土保护，需要时用钢管进行围护，用红油漆作好标记。随着工程施工进度，在基坑支护、工程桩、土方开挖等各阶段施工时，通过工程施工控制点，利用全站仪根据施工图，对工程建筑物轴线进行测设，根据全站仪测设的轴线，依据施工图对各分部工程进行施工。在每次对工程建筑物轴线进行测设前，首先用全站仪对三个工程施工控制点进行闭合检测，闭和差不得超过3MM。轴线控制的精度等级及测量方法根据工程测量规范要求控制的技术指标符合下表的规定。轴线控制的指标等级测角中误差()边长相对中误差二级121/150004.2、工程施工测
8、量工程测量控制方法根据本工程的特点，本工程的平面放墙基础部分采用外控制法，主体部分采用内控基点竖向投测。1、基础部分采用外控法(1)、以轴线控制桩为基准，根据建筑物的定位图和土方开挖平面图，准确将轴线引测至基坑外。并在场地上做好控制点。控制点的做法为用2m长钢管打入地下，地面上留20Onlm（比道路低50mm）,上焊铁板并在铁板上划十字线。并在控制点外砌砖墙，中间浇捣素混凝土至控制点面并在砖墙上加盖，防止垃圾等杂物进入。（2）、施测时将经纬仪安置在平面控制上进行平面投测。（3）、测前要对经纬仪的轴线关系进行严格的检校，观测时要精密定平水平度盘水准管，以减少竖轴不铅直的误差。（4）、轴线的延长桩
9、点要准确，标志要正确，明显并妥善保护好，利用控制点直接向施工层投测。（5）、取正倒镜向上投测的平均位置，以抵消经纬仪的视准轴不垂直横轴和横轴不垂直竖轴的误差影响。2、主体部分采用内控基点，竖向投测。、首层平面放线直接依据平面控制，其它楼层平面放线从首层控制引投到高层，不得使用下一楼层的定位轴线，平面控制点的竖向传递，采用内控天顶法，投点仪器选用天顶垂准仪，在控制点上方架设好仪器，严密对中、整平，在控制点正上方，在需要传递控制点楼面预留孔处水平设置一块有机玻璃做成的光靶或原仪器附带的晃靶，光靶严格固定，仪器从。度、90度、180度、270度4个方向向光靶投点，用0.2mm笔定出这4个点，若4点重
10、合则传递无误差，若4点不重合则找出4点对角线交点作为传传递上来的控制点。所有控制点传递完成后，则形成该楼面平面控制，对该平面控制进行角度观测（2全站仪测回）及边长量距（精度1/20000）。由观测成果作经典自由平差，根据平差结果与理论值相比较，若边长较差4SW2.0mm。角度较差A12z,则说明4点精度达标，则记录不作归化，若边长较差2.0mmS3.0mmo角度较差12W24,则说明4点精度不够，必须归化，若边长较差AS3.1mm24,则说明精度不符合标准，必须进行重新投点，直致满足精度要求。内控基准点布设基准点选在首层距轴线内偏1米的交叉位置，布设时为避开混凝土墙柱，E轴控制线内偏1.5米。
11、预留相应孔洞200X200mm,控制点设置成与轴线平行或垂直的闭合矩形及其延长线，以便于校核。基准点的埋设采用IoemXIOem钢板，钢针刻划十字线,钢板通过锚爪与顶板钢板焊牢。基准点周围严禁堆放杂物，向上每层在相应位置留洞，以便于基准点的竖向投测。内控基点竖向投测方法1、在每个施工段的各个预留孔洞处均使用铅垂仪进行施测。定位出一条控制线上X或Y方向上的两个基础准点，以这两个基准点可以比较精确的定出此控制线。依次投测其它控制线，直到所需控制线投测完毕。2、对所投测的控制线进行角度、距离闭合测量，满足精度要求后即作为该楼层的平面控制，并以此作为本楼层放线的依据。3、根据以上投测的控制线，测定其它
12、各轴线。4、每一区域所有轴线，细部线测放完毕后，需进行自检，自检人员须另定其它测量人员。5、投测面内轴线允许偏差如下表所示：轴线间距(m)允许偏差(mm)1.(30米5mm301.(60米10mm4. 3、高程控制布设测绘院提供的水准点离现场较近，故利用测绘院提供的水准点，另再引测到现场东面的围墙上。在控制点周围严禁堆放材料、机具等，保证控制点通视。本工程在0.000以下施工时，将水准点再引测到支护喷锚墙上。以这些控制点为基础，将标高引测至基坑内。本工程在0000以上施工时，将水准点再引测首层墙面，布置水准点的周围严禁堆放杂物，向上每层在相应位置留洞，以便于基准点的竖向投测。 高程控制起始依据
13、高程控制依据业主提供场区内高程控制基点测设。 高程控制的精度等级及测量方法。根据工程施工测量规范标高控制拟采用三等水准测量方法测定。水准测量的主要技术要求应符合下表的规定。等级每千米高差误差路线长度水准仪型号水准标尺观测次数复核闭合差(Iiun)三等6mm50km1.25双面往返各一次121.注：1.为往返测段附合水准路线长度(km)测量仪器选用DS3型水准仪，往返观测。水准观测的技术要求符合下表规定。等级水准仪型号视线长度前后视距较差前后视距累积差视线离地面最低高度基辅分划读数差基辅分划所测高差之差三级DS375m2m5m0.3m2.0mm3.0 标高竖向传递标高竖向传递采用50米钢尺，加尺
14、长、温度、拉力三项改正，每层均需交圈闭合检查，误差不得超过5mm。4.4、基础施工测量 轴线投测1、先用全站仪根据工程施工平面控制点放出建筑物轴线，并将轴线引测到基坑支护喷锚墙上，用红三角油漆作好标志。2、垫层施工完成后，根据施工控制精确测定建筑物位置，并进行控制加密，各轴线交点以红三角作标记，要求轴线间距、线垂直角附合规范要求。3、根据已测设的主轴线控制桩分别测设出基槽上口及基槽下口位置桩，沿上口桩撒出开挖边界线，基槽上口桩位允许误差为+5OnIm,-2Omnb基槽下口桩位允许误差为土IOmrno4、基槽开挖时，测量放线工作重点在于防止边坡偏陡，超挖错挖及护坡的监测工作。5、在挖土接近槽底标高时，把标高引至距槽底1米处用于控制槽底标高，土方施工清底在预留的20cm30cm层面,每隔3米设水平桩控制基底标高。6、在施工至后浇带（高低错台处）之前，用经纬仪及时把控制线投测下去，测出后浇带边线的控制线，人工清出后浇带边线，机械挖工预留200厚人工清槽。
