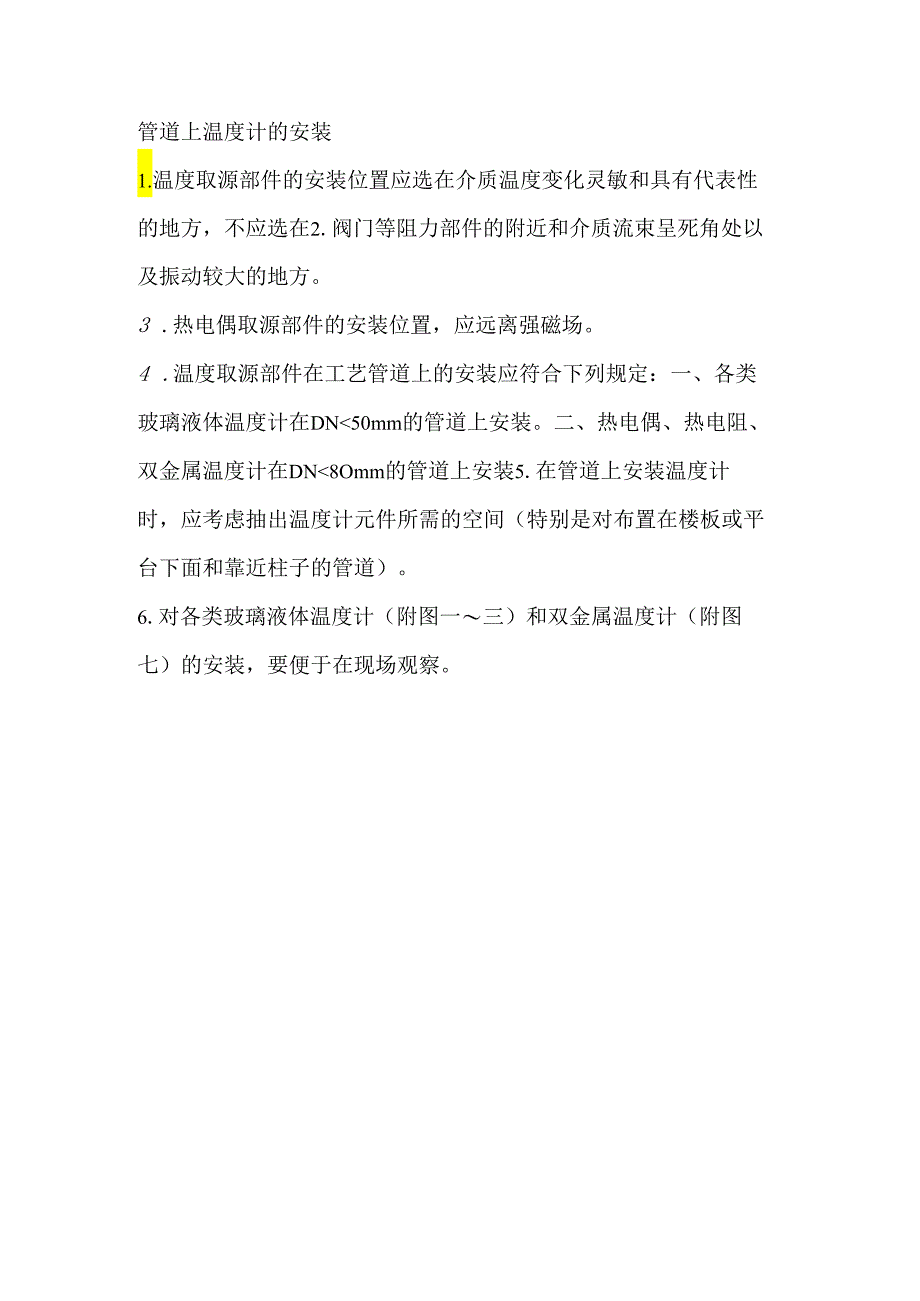

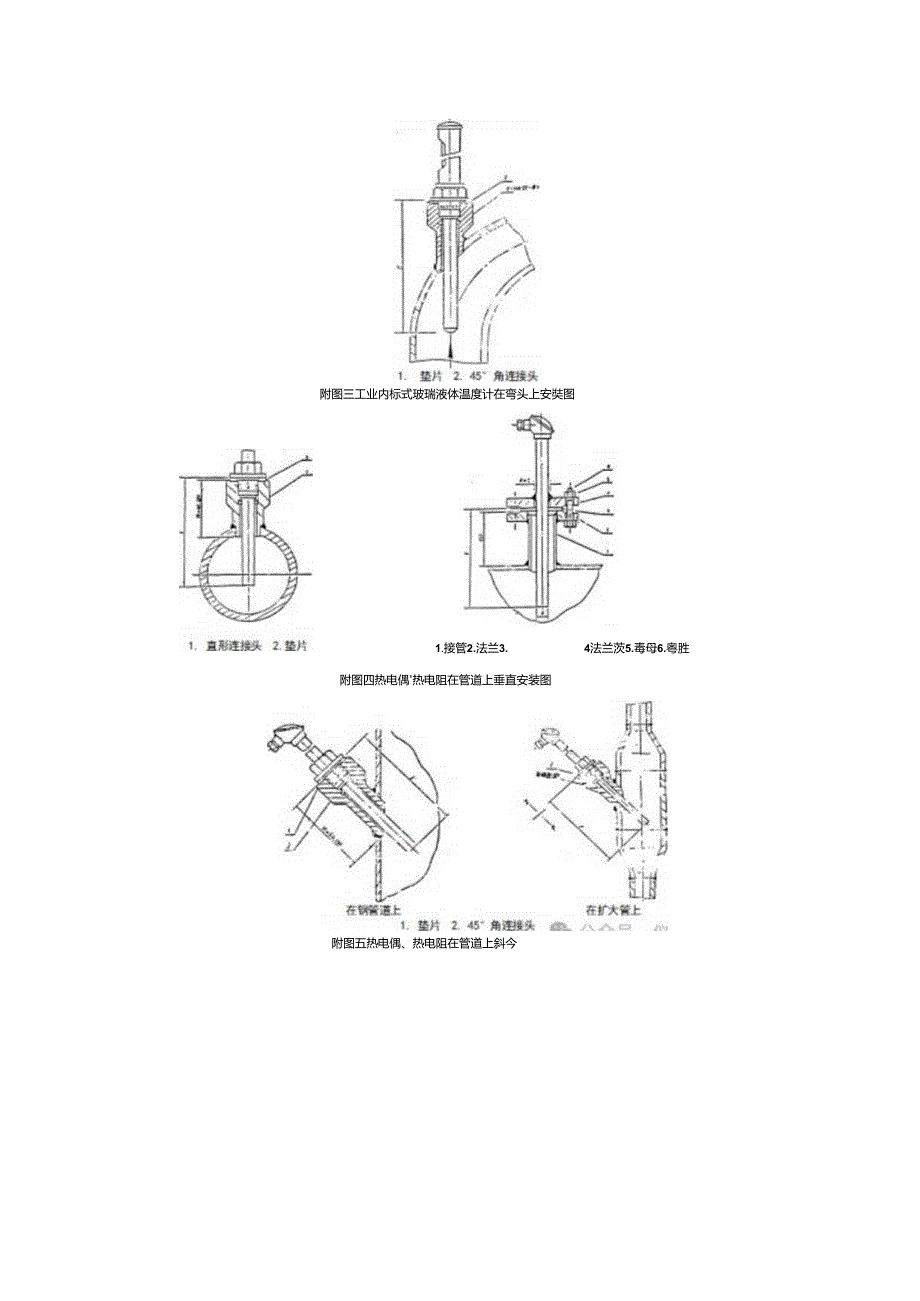

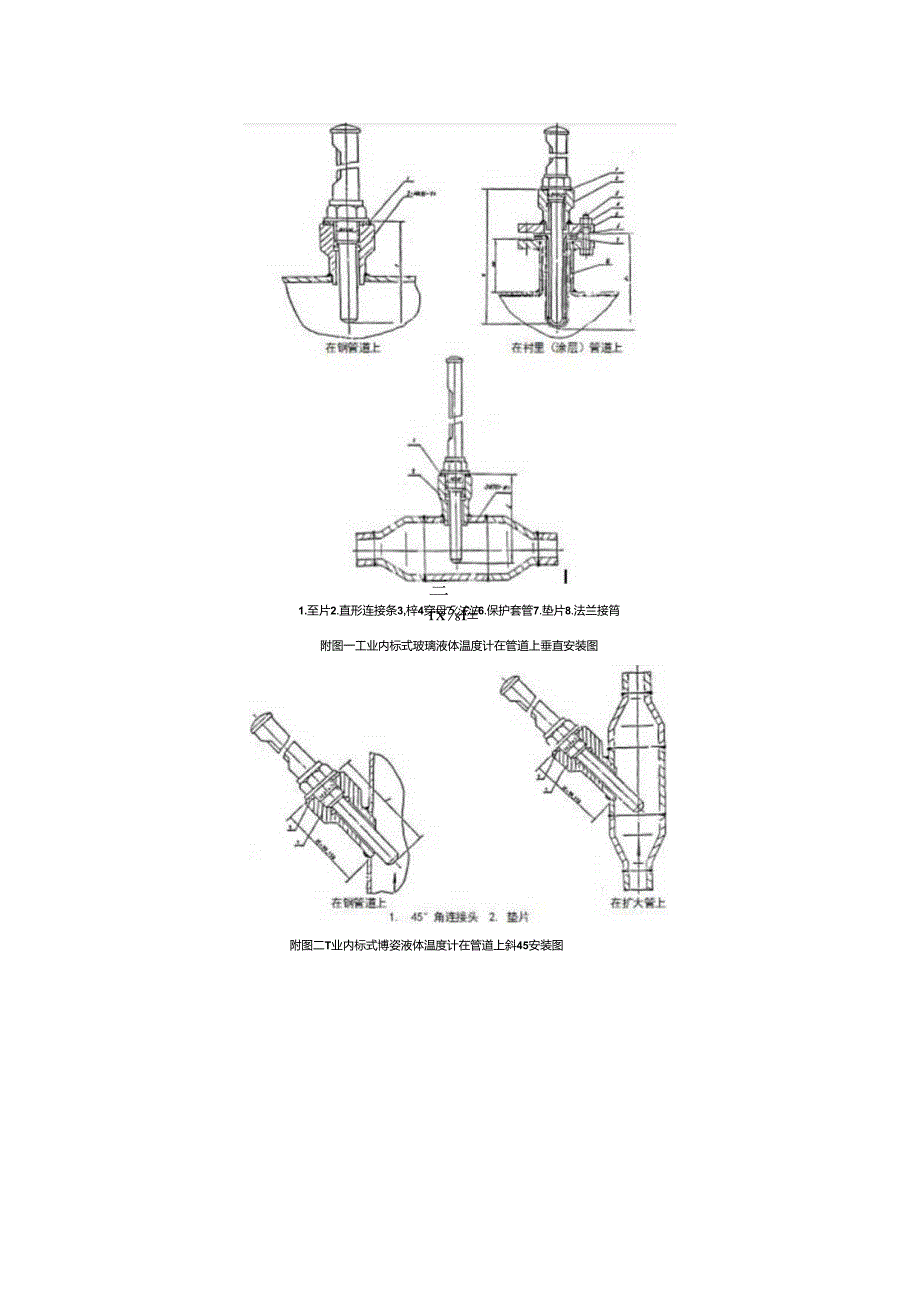

管道上温度计的安装1.温度取源部件的安装位置应选在介质温度变化灵敏和具有代表性的地方，不应选在2.阀门等阻力部件的附近和介质流束呈死角处以及振动较大的地方。3 .热电偶取源部件的安装位置，应远离强磁场。4 .温度取源部件在工艺管道上的安装应符合下列规定：一、各类玻璃液体温度计在DN50mm的管道上安装。二、热电偶、热电阻、双金属温度计在DN8Omm的管道上安装5.在管道上安装温度计时，应考虑抽出温度计元件所需的空间（特别是对布置在楼板或平台下面和靠近柱子的管道）。6.对各类玻璃液体温度计（附图一三）和双金属温度计（附图七）的安装，要便于在现场观察。三rxf1.至片2.直形连接条3,梓4穿母5.法注6.保护套管7.垫片8.法兰接筲附图一工业内标式玻璃液体温度计在管道上垂直安装图附图二T业内标式博姿液体温度计在管道上斜45安装图附图三工业内标式玻瑞液体温度计在弯头上安奘图1.接管2.法兰3.4法兰茨5.毒母6.粤胜附图四热电偶热电阻在管道上垂直安装图附图五热电偶、热电阻在管道上斜今附图六热电偶、热电阻在弯头上安装图附图七双金属温度计在管道上安爰图
