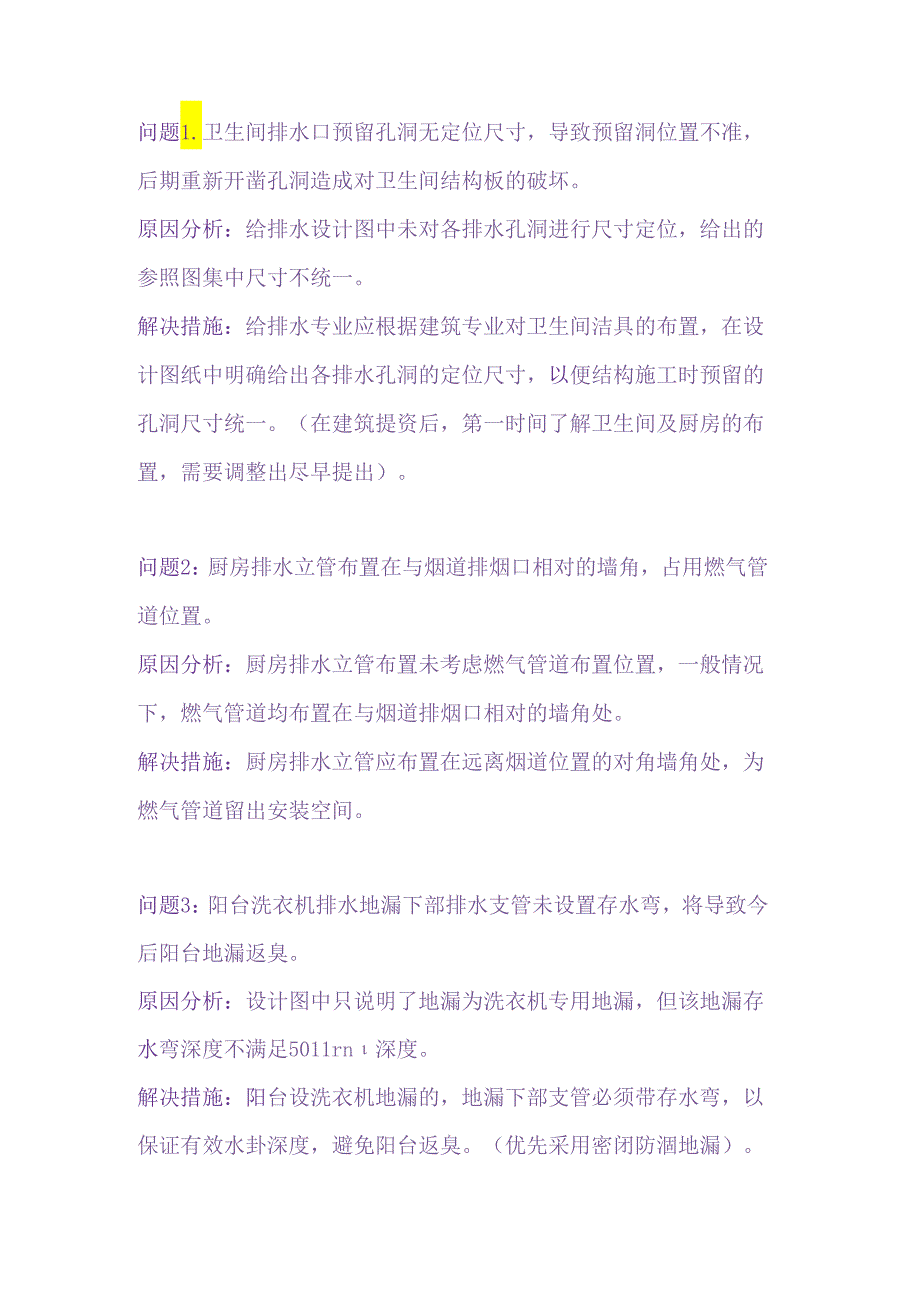

1、问题1.卫生间排水口预留孔洞无定位尺寸，导致预留洞位置不准，后期重新开凿孔洞造成对卫生间结构板的破坏。原因分析：给排水设计图中未对各排水孔洞进行尺寸定位，给出的参照图集中尺寸不统一。解决措施：给排水专业应根据建筑专业对卫生间洁具的布置，在设计图纸中明确给出各排水孔洞的定位尺寸，以便结构施工时预留的孔洞尺寸统一。（在建筑提资后，第一时间了解卫生间及厨房的布置，需要调整出尽早提出）。问题2：厨房排水立管布置在与烟道排烟口相对的墙角，占用燃气管道位置。原因分析：厨房排水立管布置未考虑燃气管道布置位置，一般情况下，燃气管道均布置在与烟道排烟口相对的墙角处。解决措施：厨房排水立管应布置在远离烟道位置的对

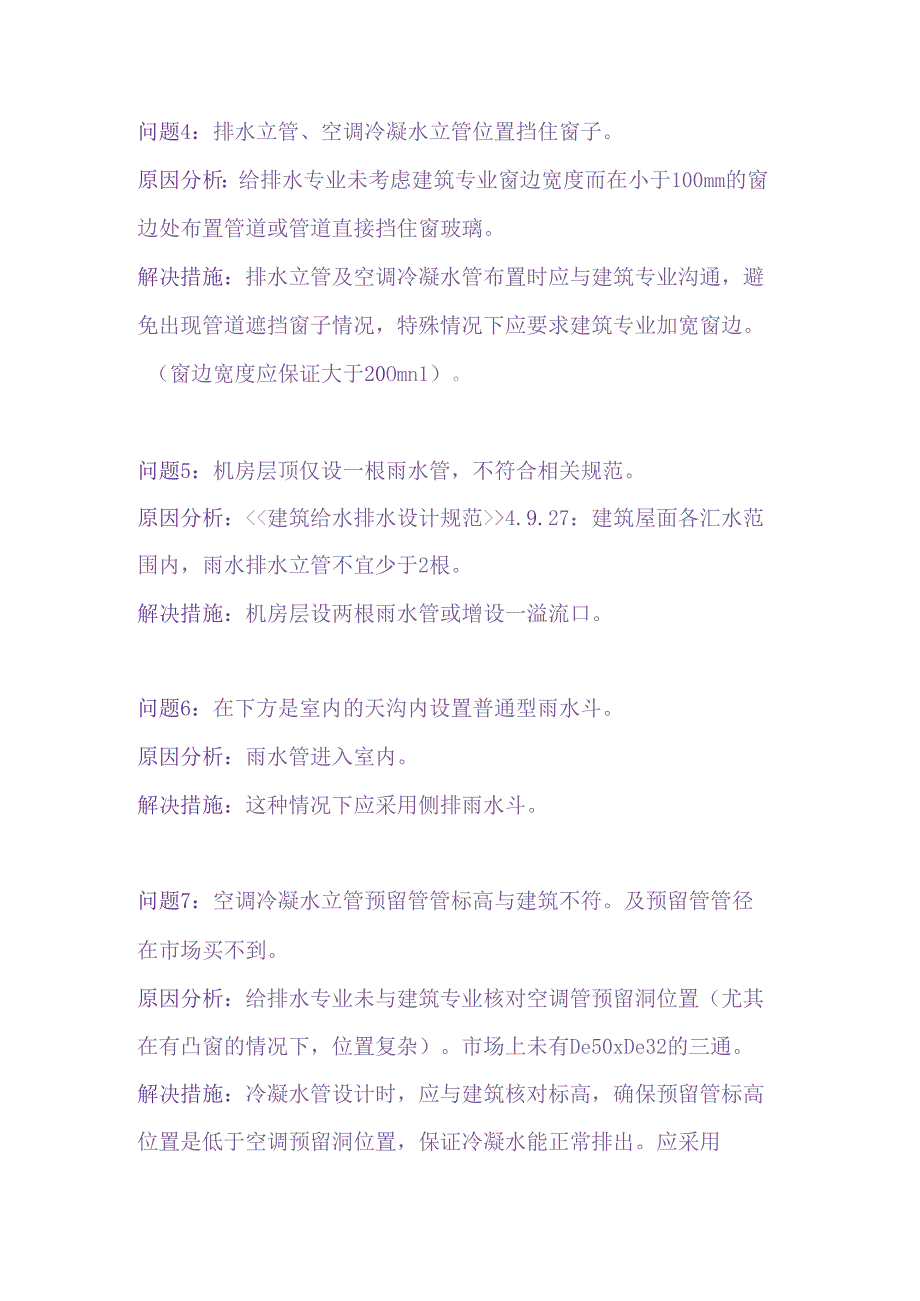

2、角墙角处，为燃气管道留出安装空间。问题3：阳台洗衣机排水地漏下部排水支管未设置存水弯，将导致今后阳台地漏返臭。原因分析：设计图中只说明了地漏为洗衣机专用地漏，但该地漏存水弯深度不满足5011rn深度。解决措施：阳台设洗衣机地漏的，地漏下部支管必须带存水弯，以保证有效水卦深度，避免阳台返臭。（优先采用密闭防涸地漏）。问题4：排水立管、空调冷凝水立管位置挡住窗子。原因分析：给排水专业未考虑建筑专业窗边宽度而在小于100mm的窗边处布置管道或管道直接挡住窗玻璃。解决措施：排水立管及空调冷凝水管布置时应与建筑专业沟通，避免出现管道遮挡窗子情况，特殊情况下应要求建筑专业加宽窗边。（窗边宽度应保证大于20

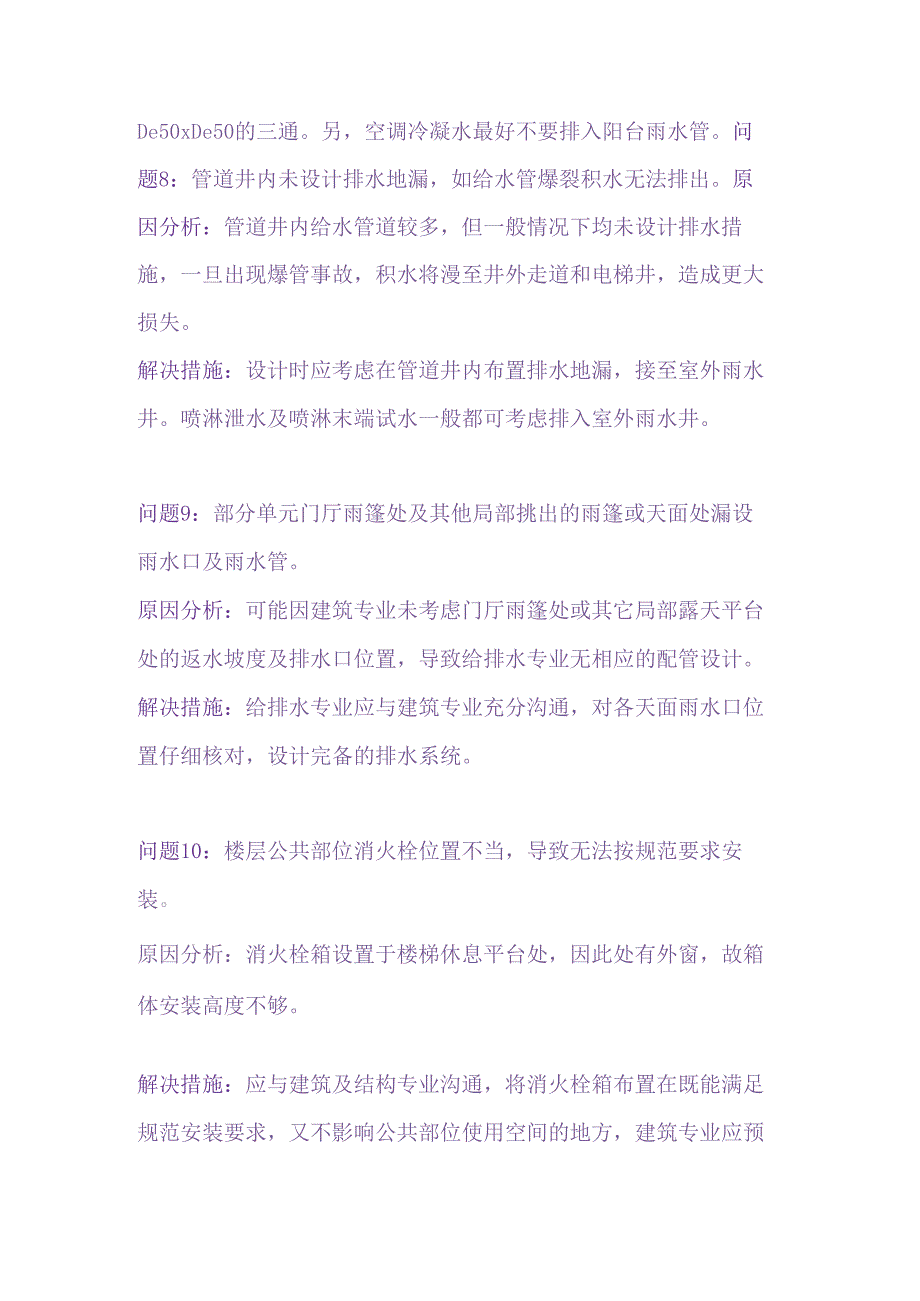

3、Omn1）。问题5：机房层顶仅设一根雨水管，不符合相关规范。原因分析：4.9.27：建筑屋面各汇水范围内，雨水排水立管不宜少于2根。解决措施：机房层设两根雨水管或增设一溢流口。问题6：在下方是室内的天沟内设置普通型雨水斗。原因分析：雨水管进入室内。解决措施：这种情况下应采用侧排雨水斗。问题7：空调冷凝水立管预留管管标高与建筑不符。及预留管管径在市场买不到。原因分析：给排水专业未与建筑专业核对空调管预留洞位置（尤其在有凸窗的情况下，位置复杂）。市场上未有De50xDe32的三通。解决措施：冷凝水管设计时，应与建筑核对标高，确保预留管标高位置是低于空调预留洞位置，保证冷凝水能正常排出。应采用De5
4、0xDe50的三通。另，空调冷凝水最好不要排入阳台雨水管。问题8：管道井内未设计排水地漏，如给水管爆裂积水无法排出。原因分析：管道井内给水管道较多，但一般情况下均未设计排水措施，一旦出现爆管事故，积水将漫至井外走道和电梯井，造成更大损失。解决措施：设计时应考虑在管道井内布置排水地漏，接至室外雨水井。喷淋泄水及喷淋末端试水一般都可考虑排入室外雨水井。问题9：部分单元门厅雨篷处及其他局部挑出的雨篷或天面处漏设雨水口及雨水管。原因分析：可能因建筑专业未考虑门厅雨篷处或其它局部露天平台处的返水坡度及排水口位置，导致给排水专业无相应的配管设计。解决措施：给排水专业应与建筑专业充分沟通，对各天面雨水口位置仔细核对，设计完备的排水系统。问题10：楼层公共部位消火栓位置不当，导致无法按规范要求安装。原因分析：消火栓箱设置于楼梯休息平台处，因此处有外窗，故箱体安装高度不够。解决措施：应与建筑及结构专业沟通，将消火栓箱布置在既能满足规范安装要求，又不影响公共部位使用空间的地方，建筑专业应预留箱体孔洞，必要时结构专业应在剪力墙上预留箱体孔洞。（消火栓忌安装在住户家门口，商铺消火栓最好设置在室外；必须设置于室内时，应采用暗装形式）。
