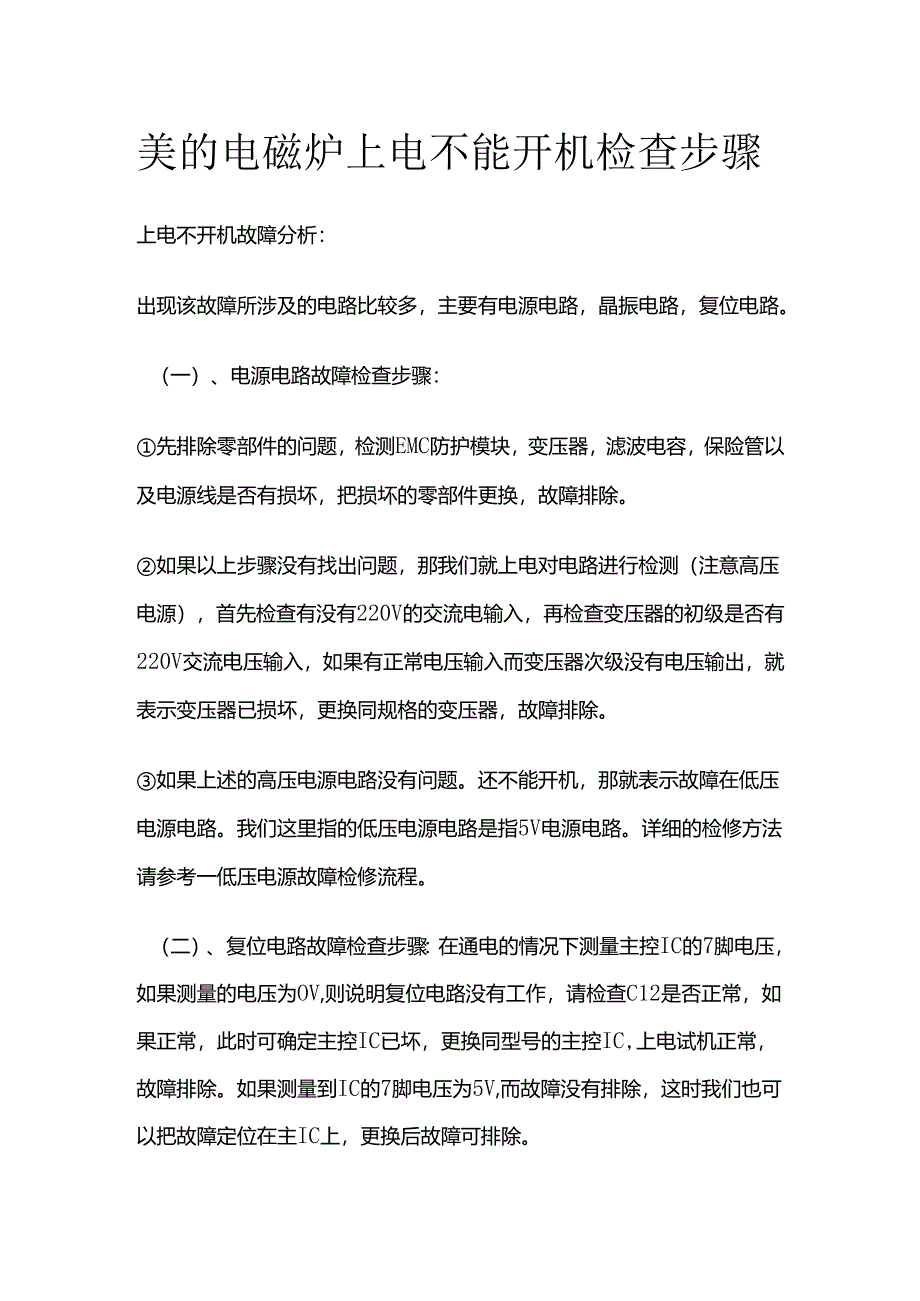

1、美的电磁炉上电不能开机检查步骤上电不开机故障分析：出现该故障所涉及的电路比较多，主要有电源电路，晶振电路，复位电路。（一）、电源电路故障检查步骤：先排除零部件的问题，检测EMC防护模块，变压器，滤波电容，保险管以及电源线是否有损坏，把损坏的零部件更换，故障排除。如果以上步骤没有找出问题，那我们就上电对电路进行检测（注意高压电源），首先检查有没有220V的交流电输入，再检查变压器的初级是否有220V交流电压输入，如果有正常电压输入而变压器次级没有电压输出，就表示变压器已损坏，更换同规格的变压器，故障排除。如果上述的高压电源电路没有问题。还不能开机，那就表示故障在低压电源电路。我们这里指的低压电源
2、电路是指5V电源电路。详细的检修方法请参考一低压电源故障检修流程。（二）、复位电路故障检查步骤：在通电的情况下测量主控IC的7脚电压，如果测量的电压为OV,则说明复位电路没有工作，请检查C12是否正常，如果正常，此时可确定主控IC已坏，更换同型号的主控IC,上电试机正常，故障排除。如果测量到IC的7脚电压为5V,而故障没有排除，这时我们也可以把故障定位在主IC上，更换后故障可排除。（三）、晶振电路故障检查步骤：检查电容CI3、C14是否有漏电或者电击穿现象，如果Cl3、C14这两个电容出现问题就会导致不正常工作，如果上述电容是正常的，再将X1.l晶振拆下来，换上新的同规格的晶振上电试机。如果是
3、晶振本身损坏，则换上好的晶振后故障排除。如果还是不能开机，只能是主控IC坏，更换同规格主控IC,上电试机正常，故障排除。（四）、烧保险管故障分析:此故障一般带有其它的元件损坏一起出现，如IGB1.整流桥堆也一起击穿等，换上新的保险管后，不要马上上电试机，否则可能会再次引起烧保险管。检查步骤：用万能表检查IGBT,整流桥堆是否击穿，把损坏元件拆下来，换上同型号美的生活电器制造有限公司客户服务中心的元器件。再用万能表去检查电阻R310、R311,测量这两个元器件时必须拆下来才能进行准确性的测量才巴已损坏的元器件更换。（以下的步骤中不能接上线圈盘）在这一步中，需要准备下以下的物料：细线径导线一条，5
4、.1K电阻一个。将主IC的24脚与IC31.M339的9脚接通，用5.1K电阻把IC31.M339的8脚与负极接通，把R9拆下来。完成以上步骤后，在不接线圈盘的情况下上电开机,用万用表测量IC5TA8316AS的7脚电压，如果测量到的电压为1.07V,就表示同步，振荡，驱动电路已能正常工作。断开电源把5.1K电阻，细线径导线拆下来，把R9装上去,再参考电流检测电路进行检查。完成以上的步骤后，接上线圈盘上电试机正常，故障排除。如果测量到IC5第7脚的电压不正常，那我们再测量IC5的1脚电压是否为0.73V,如果电压正常，就表示IC5TA8316AS已经损坏，更换后故障可排除。如果IC5的1脚电压
5、不正常，请对同步电路进行检查,具体请参考同步电路故障检修流程。如果同步电路没有问题,那我们就要到振荡电路进行检查,先检查RI1.Rl2、R5、Rl5、Rl3、Rl4、D4、DlsD3、D2、C6是否有损坏，把损坏的元器件更换。（在这里要说明一点：在电磁炉能正常工作时,绝不能万用表对振荡电路进行电压测量。因为万用表本身具有一定的干扰性，很容易对振荡电路产生干扰，从而会使IGBT在不同步的情况下工作而烧毁）。在完成以上的工作后，再测量IC3的5脚电压是否为12V,如果电压仍不正常，请检查IGBT高压保护电路,具体的检查请参考IGBT高压保护故障检修流程。完成以上步骤后，再按照第上述的方法去检查IC5的7脚电压,如果电压正常，表示故障已排除。
