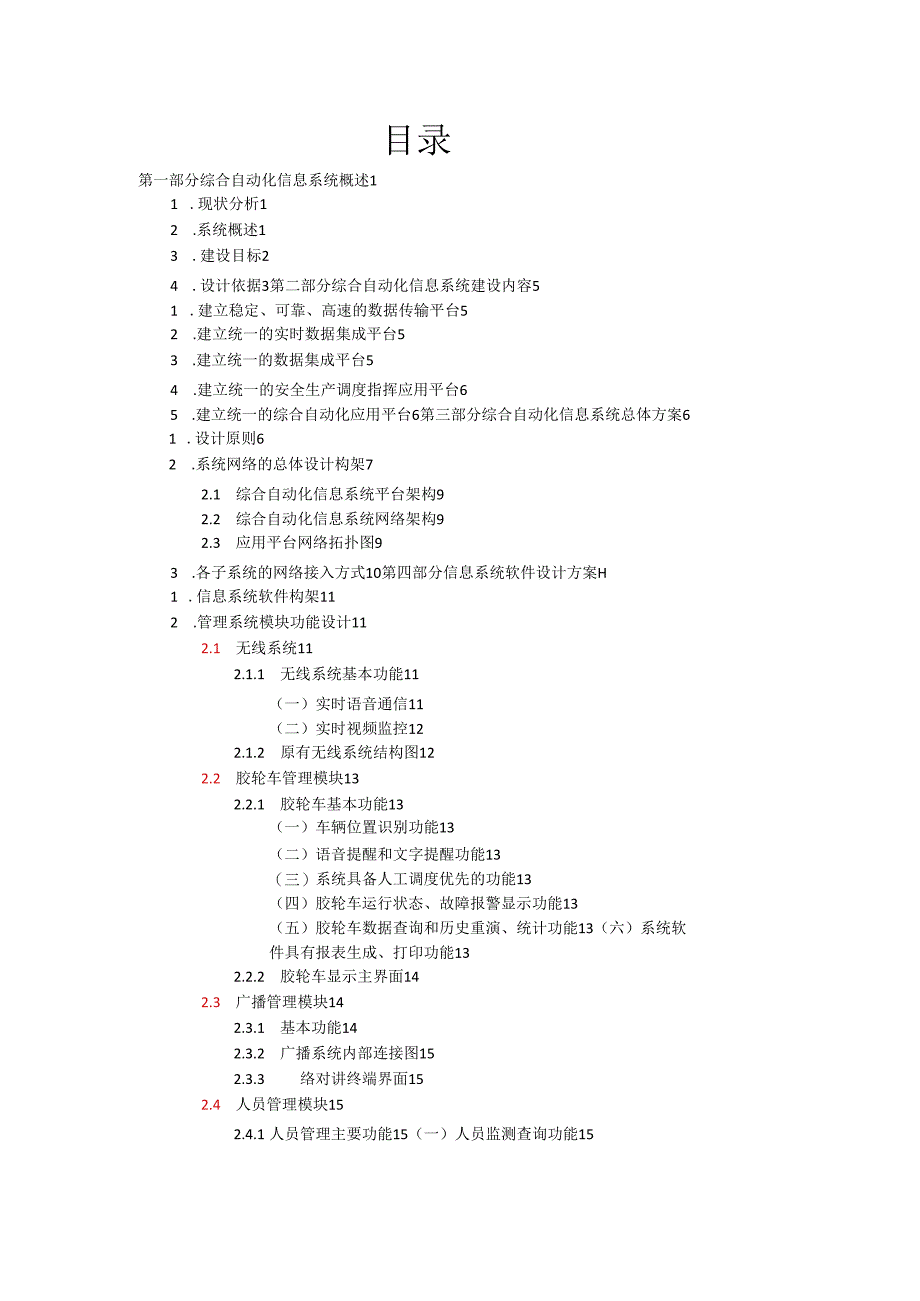

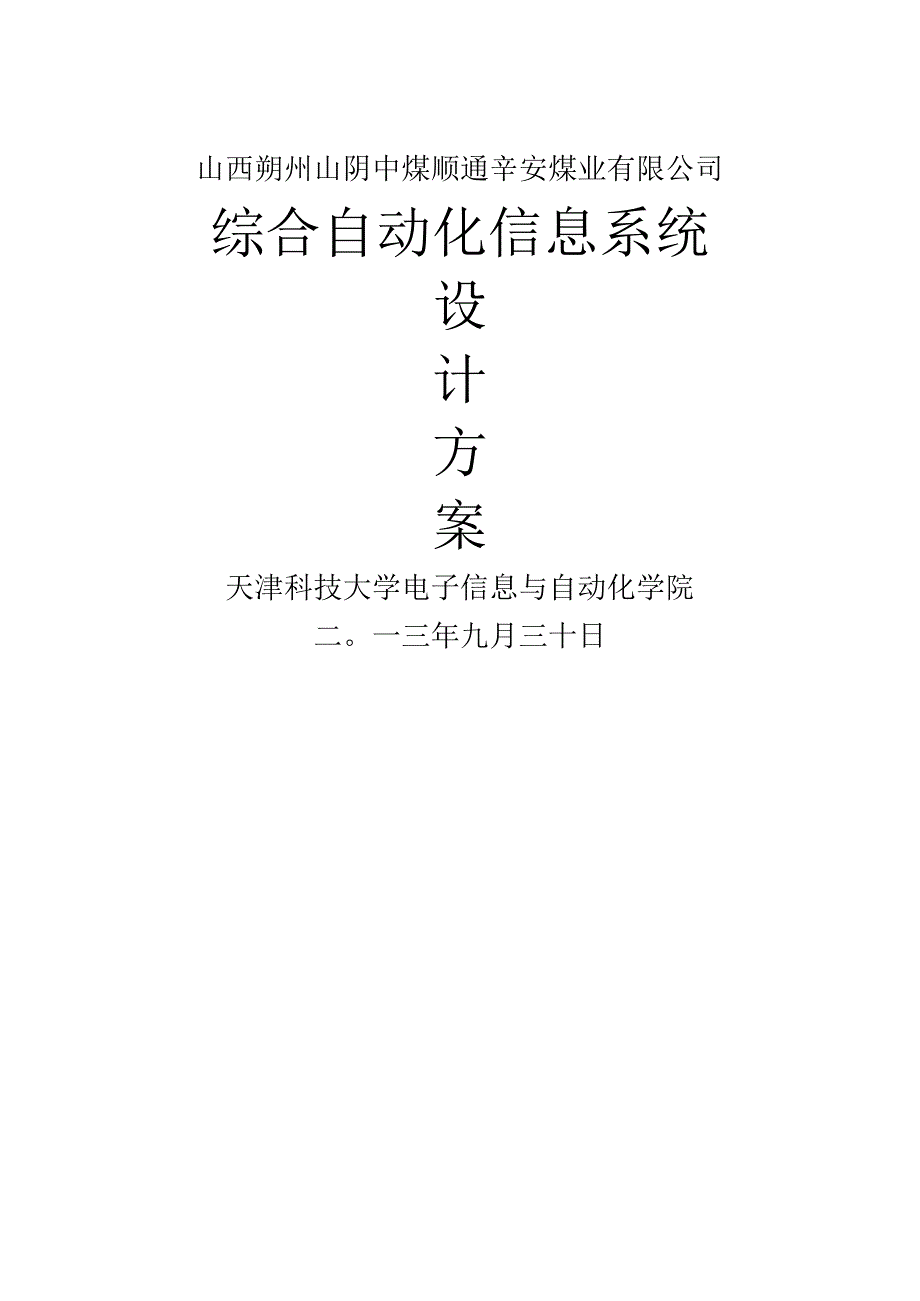

1、山西朔州山阴中煤顺通辛安煤业有限公司综合自动化信息系统设计方案天津科技大学电子信息与自动化学院二。一三年九月三十日目录第一部分综合自动化信息系统概述11 .现状分析12 .系统概述13 .建设目标24 .设计依据3第二部分综合自动化信息系统建设内容51 .建立稳定、可靠、高速的数据传输平台52 .建立统一的实时数据集成平台53 .建立统一的数据集成平台54 .建立统一的安全生产调度指挥应用平台65 .建立统一的综合自动化应用平台6第三部分综合自动化信息系统总体方案61 .设计原则62 .系统网络的总体设计构架72.1 综合自动化信息系统平台架构92.2 综合自动化信息系统网络架构92.3 应用

2、平台网络拓扑图93 .各子系统的网络接入方式10第四部分信息系统软件设计方案H1 .信息系统软件构架112 .管理系统模块功能设计112.1 无线系统112.1.1 无线系统基本功能11(一)实时语音通信11(二)实时视频监控122.1.2 原有无线系统结构图122.2 胶轮车管理模块132.2.1 胶轮车基本功能13(一)车辆位置识别功能13(二)语音提醒和文字提醒功能13(三)系统具备人工调度优先的功能13(四)胶轮车运行状态、故障报警显示功能13(五)胶轮车数据查询和历史重演、统计功能13(六)系统软件具有报表生成、打印功能132.2.2 胶轮车显示主界面142.3 广播管理模块142.

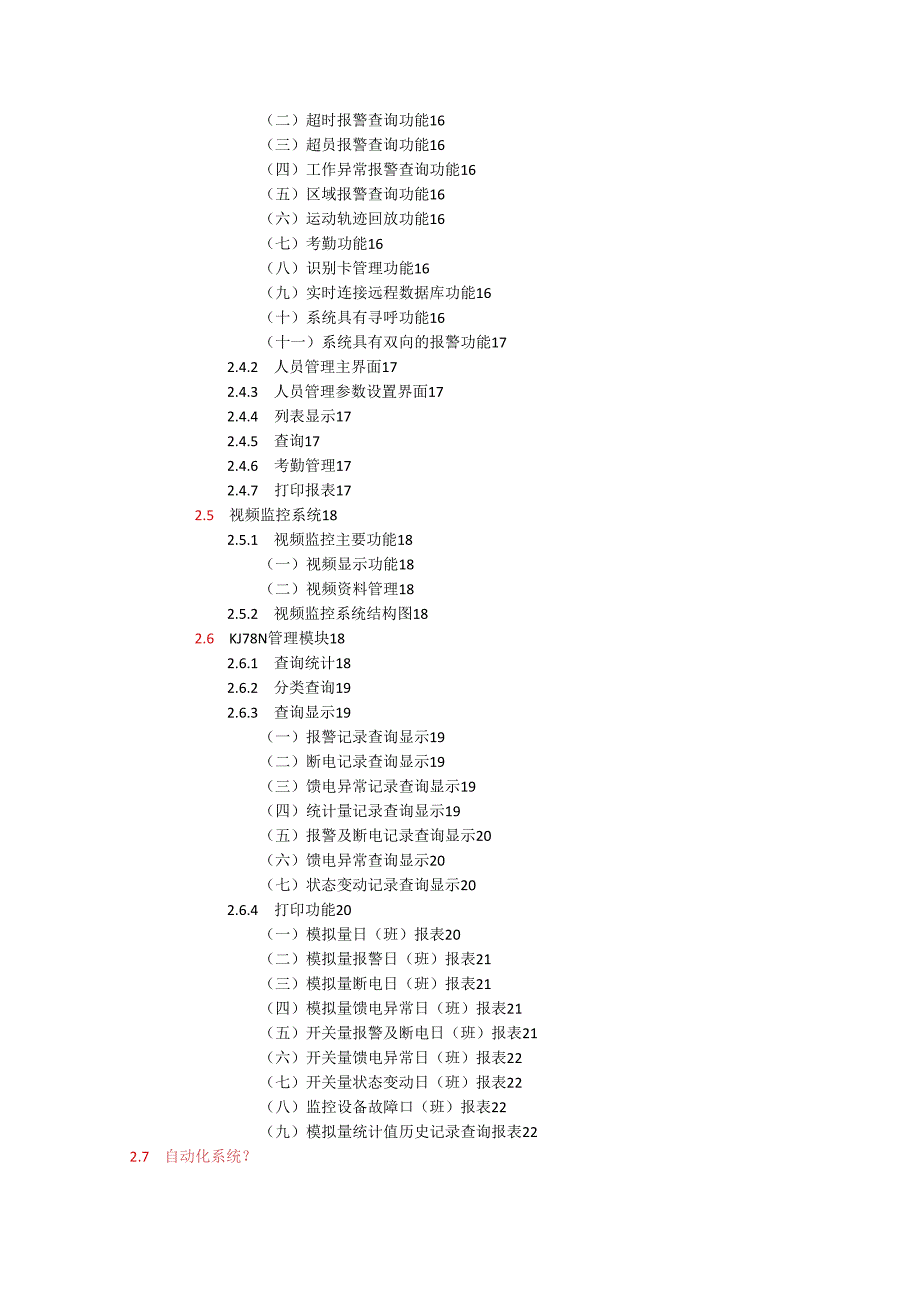

3、3.1 基本功能142.3.2 广播系统内部连接图152.3.3 络对讲终端界面152.4 人员管理模块152.4.1 人员管理主要功能15(一)人员监测查询功能15(二)超时报警查询功能16(三)超员报警查询功能16(四)工作异常报警查询功能16(五)区域报警查询功能16(六)运动轨迹回放功能16(七)考勤功能16(八)识别卡管理功能16(九)实时连接远程数据库功能16(十)系统具有寻呼功能16(十一)系统具有双向的报警功能172.4.2 人员管理主界面172.4.3 人员管理参数设置界面172.4.4 列表显示172.4.5 查询172.4.6 考勤管理172.4.7 打印报表172.5

4、视频监控系统182.5.1 视频监控主要功能18(一)视频显示功能18(二)视频资料管理182.5.2 视频监控系统结构图182.6 KJ78N管理模块182.6.1 查询统计182.6.2 分类查询192.6.3 查询显示19(一)报警记录查询显示19(二)断电记录查询显示19(三)馈电异常记录查询显示19(四)统计量记录查询显示19(五)报警及断电记录查询显示20(六)馈电异常查询显示20(七)状态变动记录查询显示202.6.4 打印功能20(一)模拟量日(班)报表20(二)模拟量报警日(班)报表21(三)模拟量断电日(班)报表21(四)模拟量馈电异常日(班)报表21(五)开关量报警及断电

5、日(班)报表21(六)开关量馈电异常日(班)报表22(七)开关量状态变动日(班)报表22(八)监控设备故障口(班)报表22(九)模拟量统计值历史记录查询报表222.7 自动化系统?第五部分系统设备清单23第一部分综合自动化信息系统概述1 .现状分析随着计算机、通讯和自动化技术的飞速发展,使得煤矿自动化产品得到更广泛的应用和提高。目前多数煤矿自动化设备和各种子系统都是独立运行,不能实现信息共享和网络自由浏览,限制了已获得的信息发挥更大作用,同时每个系统都需要单独布设自己的线缆投资大,维护工作量大。目前现场网络构建方面存在以下问题: 尽管信息化有不同程度的应用,但各自动化系统各自为政自动化监测监控

6、系统都处于相互独立的状态,各系统自成体系,信息不能互通,形成了信息孤岛现象。 通讯线路重复投资建设,费用过高,不仅系统维护量大,且整体可靠性差,维修、维护困难。 各个自动化系统都用自己的组态软件,互不相通,重复投资。各种自动化系统无法实现网络共享,无法统一监测,无法统一调度,严重影响了生产力水平的提高。2 .系统概述随着现代煤矿生产中计算机自动化技术的广泛应用,以及无人化、少人化煤矿开采概念的逐步推广,煤矿生产作业安全的需要,拥有实时、高效、可靠,高度集成化、智能化的综合自动化软件系统越来越成为现代煤矿采掘监控调度中心进行生产及安全管理的重要工具。省政府要求,在保证安全的前提下,加大施工力度、

7、加快建设进度,力争早日投产达效。同时要加快实施矿井机械化、信息化“两化”融合改造提升工程。综合信息管理软件系统,是集数据通信、处理、采集、控制、协调、综合智能判断、图文显示为一体的综合数据应用软件系统,能在各种情况下准确、可靠、迅捷地做出反应,及时处理,协调各系统工作,达到实时、合理监控的目的。本次采用的综合信息管理系统平台具有“集中管理,分散控制;监控全面,使用方便”的特点,并要基于先进的平台软件技术开发,从技术,设计,开发,维护等各个方面保证系统的先进性,是一套符合现代煤矿生产集中控制的软件系统。综合信息管理系统软件是基于网络平台运行,以Windows2008Server操作系统为运行环境

8、,以关系数据库SQ1.SerVer2008为数据库支撑。它由综合信息管理平台软件、实时WEB服务器软件、数据接入组件组成。系统运行后,设备稳定,传输可靠,系统安全,实现三网合一,达到监、管、控一体化及减员增效的目的,建成本质安全型的数字化矿井,并能体现建设的最新面貌,同时树立本矿职工的自信心和自豪感,鼓舞大家工作热情。3 .建设目标矿井生产综合信息管理系统包括:矿井综合生产自动化系统网络传输平台建设、矿井安全监控系统、产量监控系统、人员定位系统的建设、广播系统、无线通讯系统、调度电话系统、大屏系统等建设。建设统一的矿井综合信息管理综合集成平台,将矿井的各监控子系统集成、汇聚到综合信息管理控制网

9、络平台,实现全矿的集中监控,充分考虑子系统的接入与整合,节省投资、资源共享,提高系统功能,并可与矿信息管理网实现无缝联接,同时,使该系统能够上联集团公司广域网,实现集团公司与煤矿的生产与管理信息及时交换。系统建成后,使各自动化子系统数据在异构条件下可进行有效集成和有机整合,实现相关联业务数据的综合分析,调度指挥人员或相关专业部门人员通过相应的权限对安全和生产的主要环节设备实时监测和进行必要的控制,实现全矿井的数据采集、生产调度、决策指挥的信息化,实现矿井的高产高效。系统建成运行后,要做到设备稳定,传输可靠,系统安全,达到监、管、控一体化及减员增效的目的,建成本质安全型的数字化矿井。系统主要建设

10、目标如下:将信息技术与煤矿各个生产环节相结合,提高现场各类装备的智能化程度,建立各类自动化系统并形成矿井综合自动化信息管理平台,达到地面远程控制的能力,实现矿井生产过程的自动化。 全面采用信息技术建立各类安全监控系统,对矿井环境、人员、设备等安全要素进行全方位监测,形成安全信息齐全、准确、实时的预测预警体系,实现煤矿安全监控的数字化。 在企业管理领域全面开发建立相应的信息系统,并做到与各类业务有机化结合,实现企业管理的信息化。 将企业的安全、生产、经营、管理等各类业务信息资源进行全面规范、统一规划、协同开发、智能挖掘,形成数据来源合理、信息协调共享、信息使用层次分明的一体化平台;将各类计算机网

11、络、通信网络、数据中心等信息基础资源进行统一规划、整合、建设,形成数据流向合理、支撑业务信息全面、运行安全高效的互连互通平台;将信息专业人员、信息规章制度等信息专业资源进行统一归口管理,形成集中的管理体系和维护机制;从而,实现信息管理的集约化。4.设计依据下列标准包含的条文,通过在本技术规范书中引用而构成本技术规范书的条文。本技术规范书出版时,所示版本均为有效。所有标准都会被修订,使用本技术规范书的各方应探讨使用下列标准最新版本的可能性。在中国共产党第十六次全国代表大会上,江泽民主席率先提出了“以信息化带动工业化,以工业化促进信息化”的新型工业化道路的指导思想在中国共产党第十七次全国代表大会上

12、胡锦涛主席继续完善了“发展现代产业体系,大力推进信息化与工业化融合”的新科学发展的观念山西省煤炭工业“两化融合”总体方略煤矿安全规程爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备防爆型电气设备爆炸性环境用防爆电气设备本质安全型电路和电气设备煤矿通信、检测、控制用电工电子产品通用技术条件煤炭工业矿井设计规范GB502152005煤矿安全装备基本要求煤矿监控系统总体设计规范煤矿监控系统中心站软件开发规范煤炭工业调度信息化建设总体规划纲要(试行)煤炭调度信息化装备技术规范(试行)计算机软件开发规范GB8566电子计算机房设计规范煤炭工业信息化“十一五”发展规划IEEE-802.3标准EIA

13、/TIA568工业标准及国际商务建筑布线标准YD/T926.1T997大楼通信综合布线系统标准(邮电部部颁行业标准)建筑与建筑物群综合布线工程设计规范(CECS2000)AQ62012006煤矿安全监控系统通用技术要求MTT1004-2006煤矿安全生产监控系统通用技术条件MT/T1006-2006矿用信号转换器MTT1007-2006矿用信息传输接口MTT1008-2006煤矿安全生产监控系统软件通用技术要求建筑设计防火规范建筑内部装修设计防火规范煤炭工业矿井设计规范建筑工程消防监督审核管理规定煤炭工业给排水设计规范矿山安全条例爆炸和火灾危险环境电力装置设计规范爆炸危险场所安全规定软件开发规

14、范计算机软件可靠性和维护性管理计算机软件质量保证计划规范中华人民共和国公共安全行业标准建筑电气设计规范电气装置安装工程施工及验收规范用户终端设备耐过压和过电流能力规范信息技术设备包括电气设备的安全规范第二部分综合自动化信息系统建设内容1 .建立稳定、可靠、高速的数据传输平台为建设煤矿综合信息管理系统,首先必须在井上和井下建设工业环网,构建起综合自动化系统统一的信息传输网络平台。各种监测监控系统要能够就近方便地接入到工业环网中,能在数据传输平台上运行不同协议的信息,满足各种子系统接入要求并保证传输的安全性、可靠性、实时性。综合自动化工业环网要具备扩充性,以满足煤矿未来现代化建设的需要。2 .建立

15、统一的实时数据集成平台将从各分系统控制中心站采集到的现场数据,利用工控组态软件提供的丰富数据外部接口协议、手段和标准,完成开发各分控制系统数据采集接口的工作。构建起一个数据结构统一的实时数据集成平台,为实现不同异构系统的数据共享和交互奠定良好的基础,从而在此平台上实现各分系统自动控制和跨系统的自动控制。3 .建立统一的数据集成平台建立统一的数据集成平台,整合分散在各职能部门中的与安全生产相关的各种无序、多介质的信息和多种工业监控数据,为各级矿领导、矿三大信息应用中心和相关职能部门提供充分的数据支持。同时,通过建立统一的数据集成平台,构建数据共享与交换机制,既满足随着业务发展,其它系统与综合自动化系统集成的需要,又便于未来信息系统以及公司相关信息系统的数据集成。4 .建立统一的安全生产调度指挥应用平台通过安全生产调度指挥系统的建设,建立涵盖调
