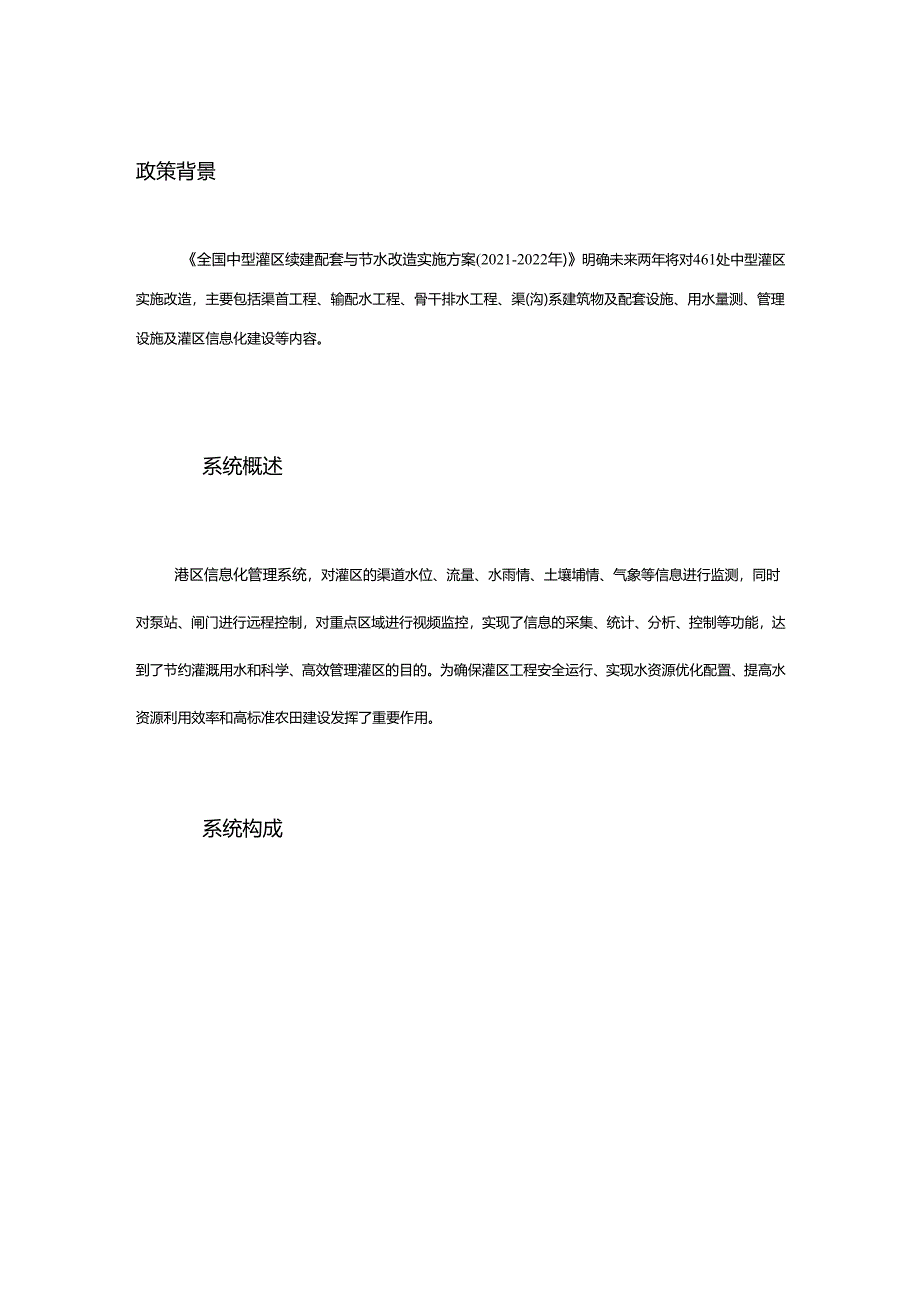

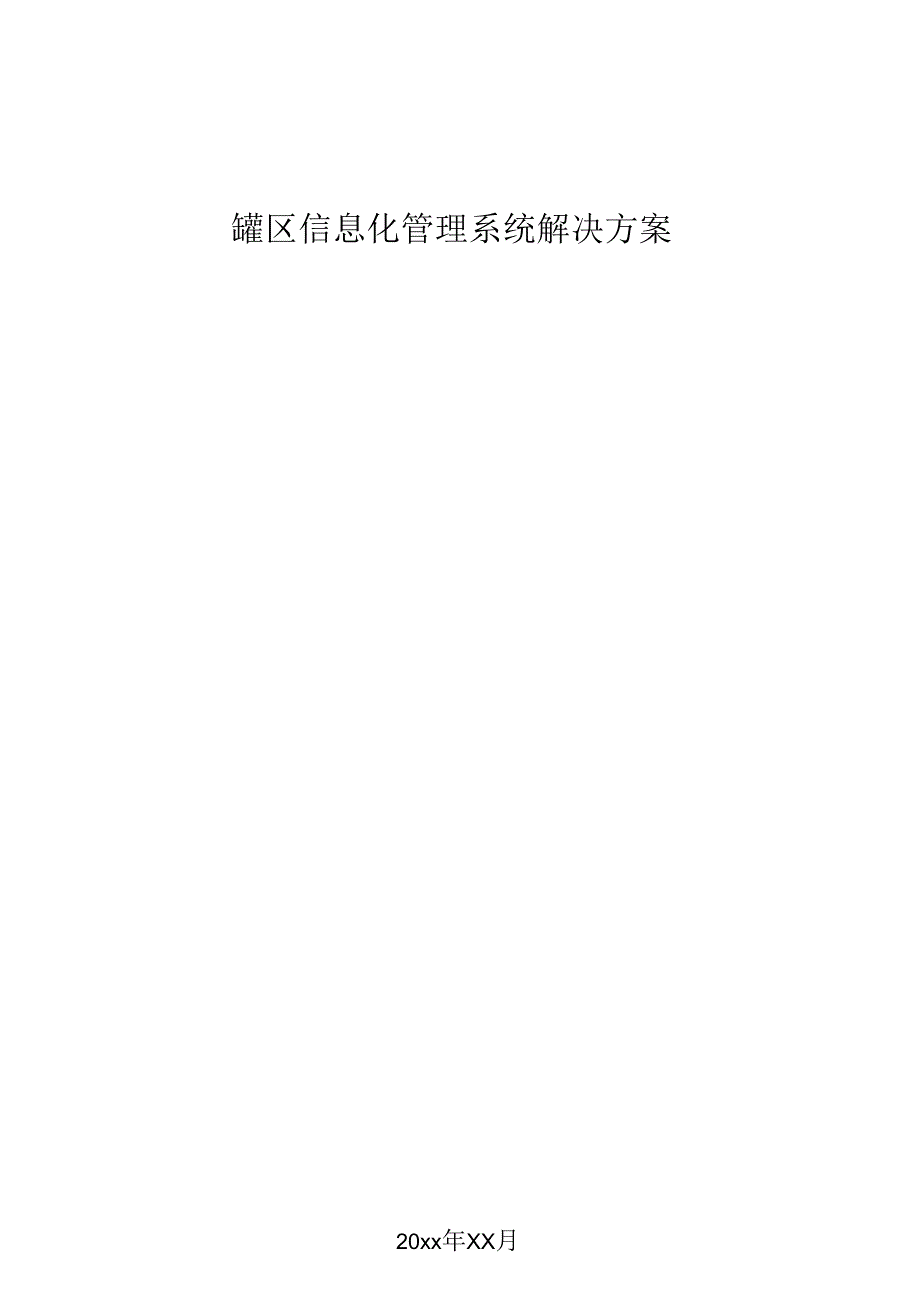

1、罐区信息化管理系统解决方案20xx年XX月政策背景全国中型灌区续建配套与节水改造实施方案(2021-2022年)明确未来两年将对461处中型灌区实施改造，主要包括渠首工程、输配水工程、骨干排水工程、渠(沟)系建筑物及配套设施、用水量测、管理设施及灌区信息化建设等内容。系统概述港区信息化管理系统，对灌区的渠道水位、流量、水雨情、土壤埔情、气象等信息进行监测，同时对泵站、闸门进行远程控制，对重点区域进行视频监控，实现了信息的采集、统计、分析、控制等功能，达到了节约灌溉用水和科学、高效管理灌区的目的。为确保灌区工程安全运行、实现水资源优化配置、提高水资源利用效率和高标准农田建设发挥了重要作用。系统构

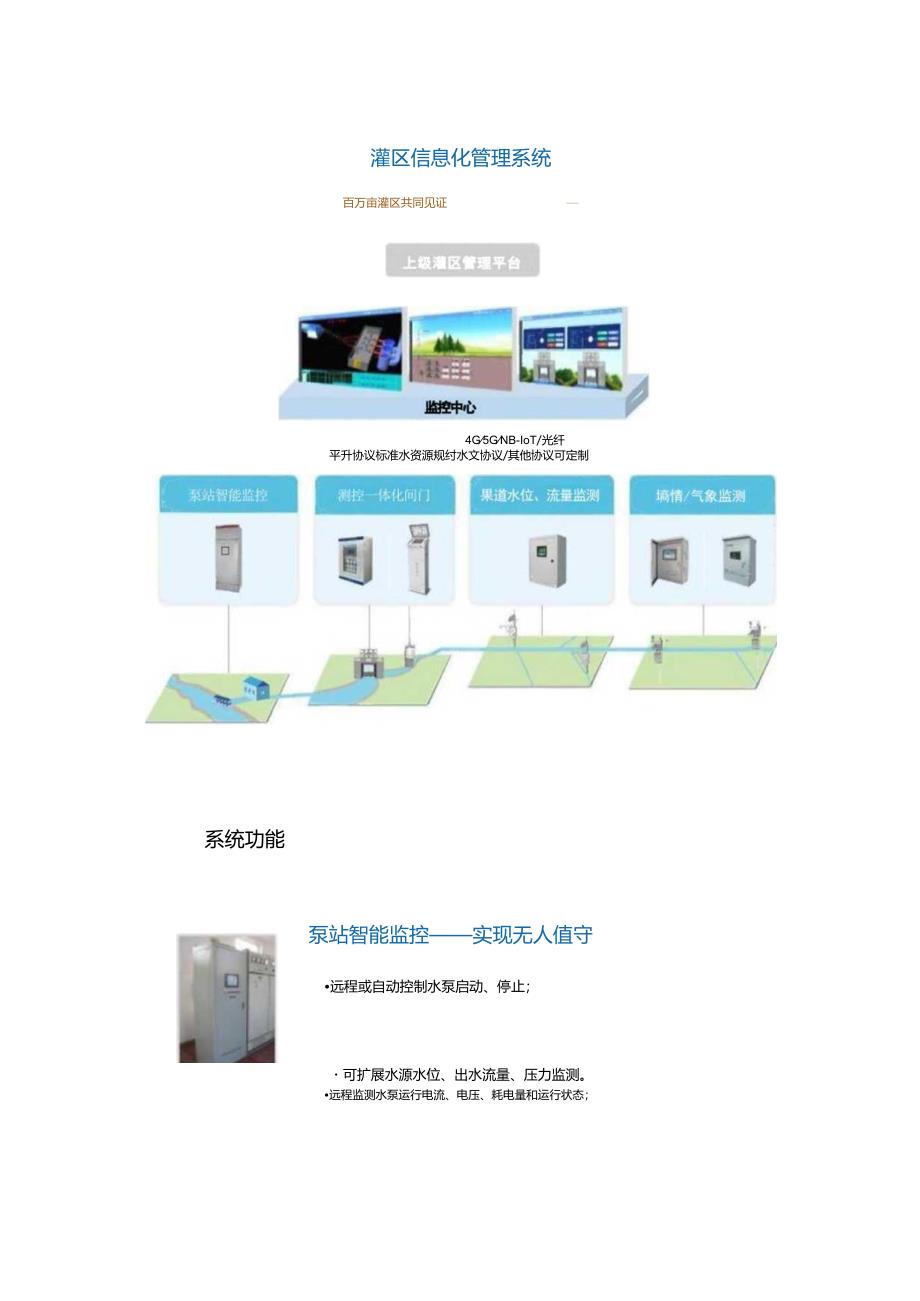

2、成灌区信息化管理系统百万亩灌区共同见证4G5GNB-IoT/光纤平升协议标准水资源规纣水文协议/其他协议可定制系统功能可扩展水源水位、出水流量、压力监测。泵站智能监控实现无人值守远程或自动控制水泵启动、停止；远程监测水泵运行电流、电压、耗电量和运行状态；闸门测控一体化保证灌溉水均衡分配智能控制渠道进水闸门、节制闸门或重点支渠、水源的渠首闸远程控制：通过中心监管软件远程控制闸门升降、调节闸门开度；本地控制：通过现场闸门控制站触摸屏控M方便调试时临时开关闸。 远程监测闸前后水位，流量，闸位及闸门的工作状态、故障状态。渠道水位、流量监测实现水资源取水计量，促进农业水价改革 实时监测灌溉全过程的水位、
3、流量，为灌区监管中心提供数据支撑，及时调配水； 流量监测：实时监测渠道瞬时流量和累计流量，为计量收费提供依据； 水位监测：实时监测渠道水位，水位异常立即报警，保证灌溉输水正常。墙情、气象监测为水循环规律研究、水资源合理利用提供基础数据土壤墙情：监测土壤含水量、温湿度；气象：监测气温、气压、相对湿度、风向、风速、雨量等气象要素。视频监控直观查看闸站、泵站的运行工况、是否有人非法闯入，渠道水势情况；管理人员能够实时了解和掌握现场实际情况。系统优势通讯方式灵活根据现场情况可以灵活选择供电方式灵活市电供电、太阳能供电、电池供4G、5G、NB-IoT或光纤等通讯方电三种方式可选择;适应灌区复杂的野外环境
4、,保障式；保正数据传输的稳定，安全。设备供电稳定。设备工业级设计多种上报协议可选设备内部元器件全部为工业级品质，抗高温、耐严寒，完全适应西北、东北地区的野外支持标准水文、水资源、MQIT、环保等对上通信规约/协议；其它通讯协议可定制。恶劣环境。智能运行灌溉各环节互联互通，泵、闸、异常自动报警水位、流量、环境量越限;阀智能联动，保证灌溉水均衡分配.C闸门故障、供电异常、通信中断现场监控终端报警至监控中心,中心软件和巡检人员手机APP同步弹窗提示。泵站智能监控终端监控设备闸门自动化控制终端水泵启动柜进出水阀门电表出厂流量渠道水位、流量监测终端视频监控水位监测-I,M-三BPi风向、风速监测雨量监测
5、温湿度监测Ii平升F化明渠流量计M/亥心殳备：三DATA-7218B集流速，水位，流量监测于一体；电池自供电，续肮时间1-阵。气象、端情监测终端二二I土壤水分监测（插针式）监控平台泵站监控阐门监控气象、境情监测渠道水位、流监测数据统计分析典型案例新疆灌区信息化系统测点规模：渠道监测128处；闸门监控24处；大江大河监测9处。项目需求：智能控制闸门开关；远程监测渠道、闸门、江河情况；水位、流量、环境量越限；视频/图像监控现场实况。通信方式：4G/光纤上报平台：通过平升协议上报至平升闸门管理平台通过水文协议上报至水利局灌区综合管理系统软件黑龙江一灌区农业水价综合改革项目测点规模：90处流量监测站、35处水位监测站、20处闸门测控站、30处气象埔情监测站。通信方式：4G上报方式：数据库对接上报平台：黑龙江省灌区管理平台应用效果：此项目实施以来，175个监测站全部运行良好。全面提升了灌溉用水管理水平，实现了计量用水,提高了灌溉用水的效率，为农业水价改革奠定了基础。内蒙古一灌区续建配套与节水改造项目信息化系统测点规模：闸门控制站33处、泵站监控站82处项目需求：闸站：闸前/后水位、闸位、流量；期IJ提、落闸。泵站：监测水泵运行、故障状态，远程控制水泵启动、停止；预留水源水位、出水流量监测。通附议：平升协议通信方式：4G
