《铸钢技术考题含答案.docx》由会员分享，可在线阅读，更多相关《铸钢技术考题含答案.docx（4页珍藏版）》请在第壹文秘上搜索。

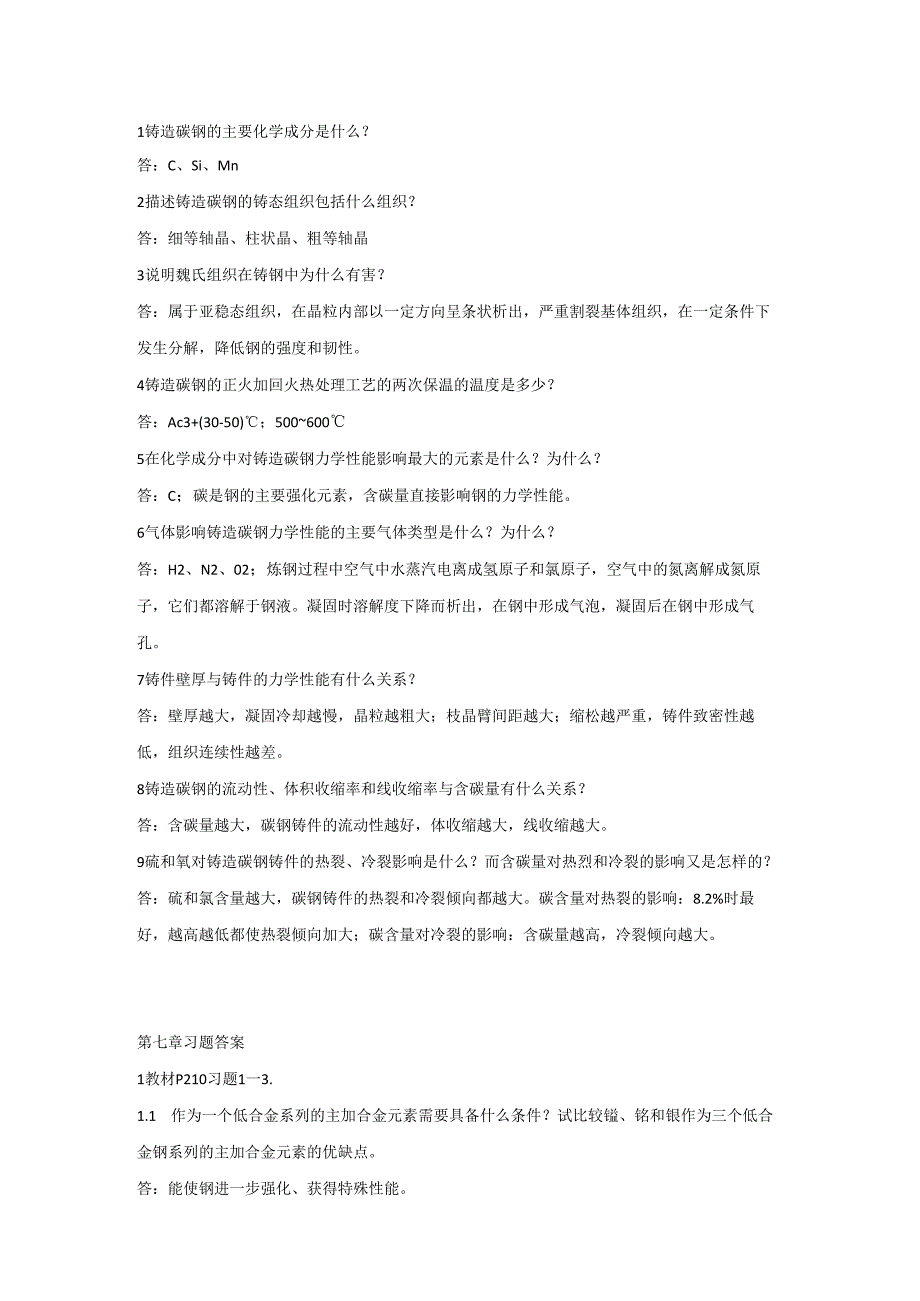

1、1铸造碳钢的主要化学成分是什么？答：C、Si、Mn2描述铸造碳钢的铸态组织包括什么组织？答：细等轴晶、柱状晶、粗等轴晶3说明魏氏组织在铸钢中为什么有害？答：属于亚稳态组织，在晶粒内部以一定方向呈条状析出，严重割裂基体组织，在一定条件下发生分解，降低钢的强度和韧性。4铸造碳钢的正火加回火热处理工艺的两次保温的温度是多少？答：Ac3+(30-50)；5006005在化学成分中对铸造碳钢力学性能影响最大的元素是什么？为什么？答：C；碳是钢的主要强化元素，含碳量直接影响钢的力学性能。6气体影响铸造碳钢力学性能的主要气体类型是什么？为什么？答：H2、N2、02；炼钢过程中空气中水蒸汽电离成氢原子和氯原子
2、，空气中的氮离解成氮原子，它们都溶解于钢液。凝固时溶解度下降而析出，在钢中形成气泡，凝固后在钢中形成气孔。7铸件壁厚与铸件的力学性能有什么关系？答：壁厚越大，凝固冷却越慢，晶粒越粗大；枝晶臂间距越大；缩松越严重，铸件致密性越低，组织连续性越差。8铸造碳钢的流动性、体积收缩率和线收缩率与含碳量有什么关系？答：含碳量越大，碳钢铸件的流动性越好，体收缩越大，线收缩越大。9硫和氧对铸造碳钢铸件的热裂、冷裂影响是什么？而含碳量对热烈和冷裂的影响又是怎样的？答：硫和氯含量越大，碳钢铸件的热裂和冷裂倾向都越大。碳含量对热裂的影响：8.2%时最好，越高越低都使热裂倾向加大；碳含量对冷裂的影响：含碳量越高，冷裂

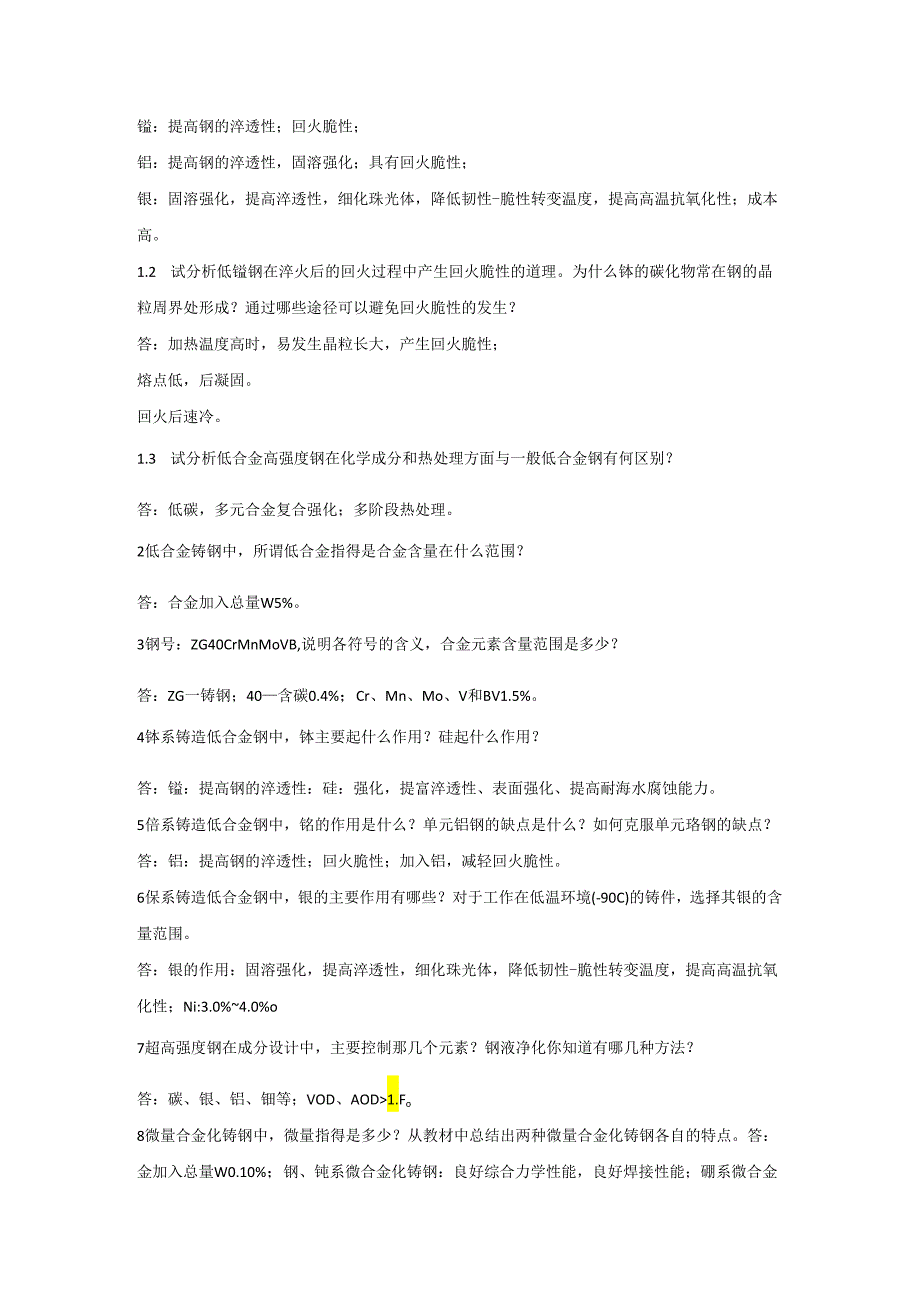

3、倾向越大。第七章习题答案1教材P210习题1一3.1.1 作为一个低合金系列的主加合金元素需要具备什么条件？试比较镒、铭和银作为三个低合金钢系列的主加合金元素的优缺点。答：能使钢进一步强化、获得特殊性能。镒：提高钢的淬透性；回火脆性；铝：提高钢的淬透性，固溶强化；具有回火脆性；银：固溶强化，提高淬透性，细化珠光体，降低韧性-脆性转变温度，提高高温抗氧化性；成本高。1.2 试分析低镒钢在淬火后的回火过程中产生回火脆性的道理。为什么钵的碳化物常在钢的晶粒周界处形成？通过哪些途径可以避免回火脆性的发生？答：加热温度高时，易发生晶粒长大，产生回火脆性；熔点低，后凝固。回火后速冷。1.3 试分析低合金高
4、强度钢在化学成分和热处理方面与一般低合金钢有何区别？答：低碳，多元合金复合强化；多阶段热处理。2低合金铸钢中，所谓低合金指得是合金含量在什么范围？答：合金加入总量W5%。3钢号：ZG40CrMnMoVB,说明各符号的含义，合金元素含量范围是多少？答：ZG一铸钢；40含碳0.4%；Cr、Mn、Mo、V和BV1.5%。4钵系铸造低合金钢中，钵主要起什么作用？硅起什么作用？答：镒：提高钢的淬透性：硅：强化，提富淬透性、表面强化、提高耐海水腐蚀能力。5倍系铸造低合金钢中，铭的作用是什么？单元铝钢的缺点是什么？如何克服单元珞钢的缺点？答：铝：提高钢的淬透性；回火脆性；加入铝，减轻回火脆性。6保系铸造低合

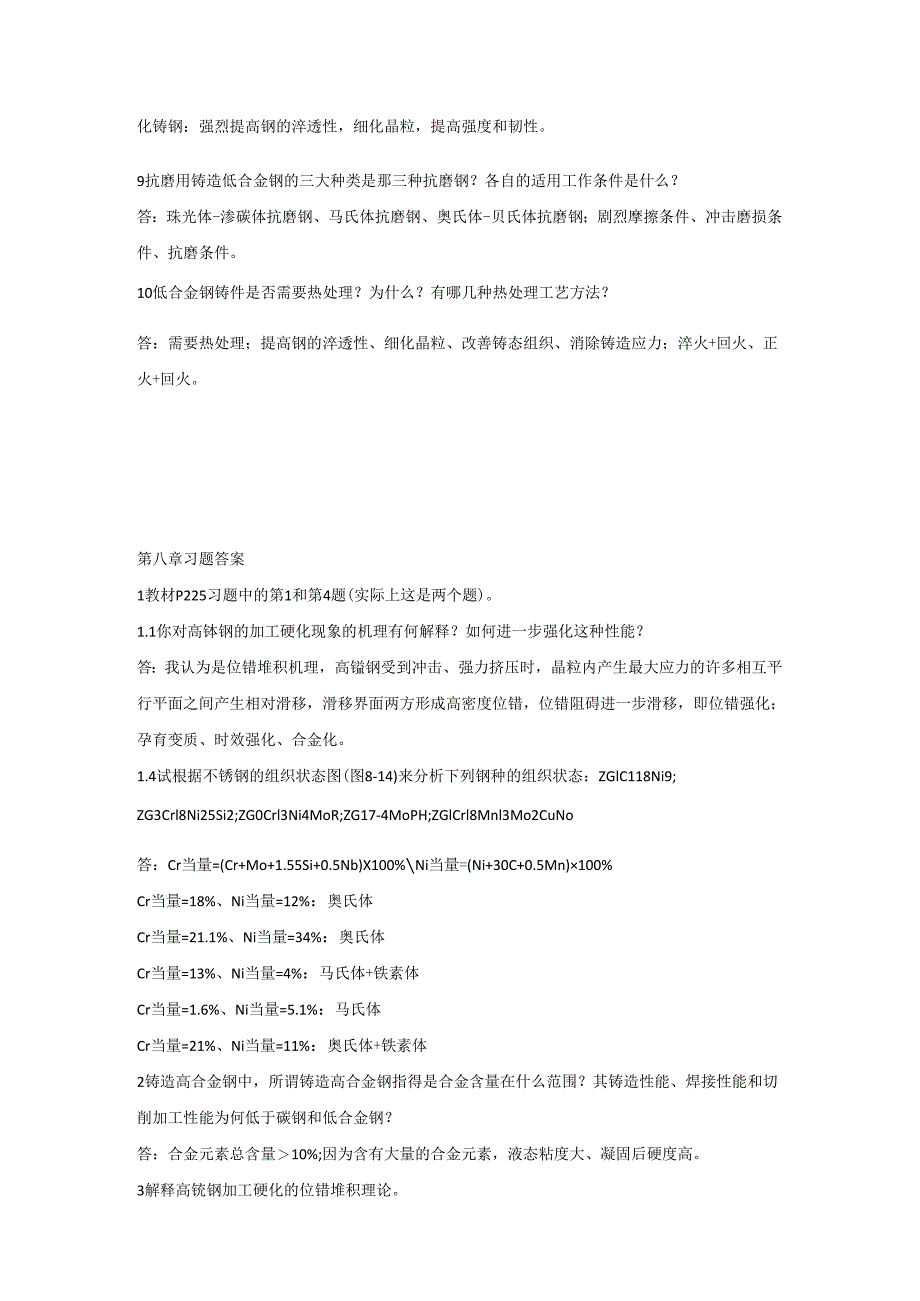

5、金钢中，银的主要作用有哪些？对于工作在低温环境(-90C)的铸件，选择其银的含量范围。答：银的作用：固溶强化，提高淬透性，细化珠光体，降低韧性-脆性转变温度，提高高温抗氧化性；Ni:3.0%4.0%o7超高强度钢在成分设计中，主要控制那几个元素？钢液净化你知道有哪几种方法？答：碳、银、铝、钿等；VOD、AOD1.Fo8微量合金化铸钢中，微量指得是多少？从教材中总结出两种微量合金化铸钢各自的特点。答：金加入总量W0.10%；钢、钝系微合金化铸钢：良好综合力学性能，良好焊接性能；硼系微合金化铸钢：强烈提高钢的淬透性，细化晶粒，提高强度和韧性。9抗磨用铸造低合金钢的三大种类是那三种抗磨钢？各自的适用
6、工作条件是什么？答：珠光体-渗碳体抗磨钢、马氏体抗磨钢、奥氏体-贝氏体抗磨钢；剧烈摩擦条件、冲击磨损条件、抗磨条件。10低合金钢铸件是否需要热处理？为什么？有哪几种热处理工艺方法？答：需要热处理；提高钢的淬透性、细化晶粒、改善铸态组织、消除铸造应力；淬火+回火、正火+回火。第八章习题答案1教材P225习题中的第1和第4题(实际上这是两个题)。1.1你对高钵钢的加工硬化现象的机理有何解释？如何进一步强化这种性能？答：我认为是位错堆积机理，高镒钢受到冲击、强力挤压时，晶粒内产生最大应力的许多相互平行平面之间产生相对滑移，滑移界面两方形成高密度位错，位错阻碍进一步滑移，即位错强化；孕育变质、时效强化
7、、合金化。1.4试根据不锈钢的组织状态图(图8-14)来分析下列钢种的组织状态：ZGlC118Ni9;ZG3Crl8Ni25Si2;ZG0Crl3Ni4MoR;ZG17-4MoPH;ZGlCrl8Mnl3Mo2CuNo答：Cr当量=(Cr+Mo+1.55Si+0.5Nb)X100%Ni当量=(Ni+30C+0.5Mn)100%Cr当量=18%、Ni当量=12%：奥氏体Cr当量=21.1%、Ni当量=34%：奥氏体Cr当量=13%、Ni当量=4%：马氏体+铁素体Cr当量=1.6%、Ni当量=5.1%：马氏体Cr当量=21%、Ni当量=11%：奥氏体+铁素体2铸造高合金钢中，所谓铸造高合金钢指得是
8、合金含量在什么范围？其铸造性能、焊接性能和切削加工性能为何低于碳钢和低合金钢？答：合金元素总含量10%;因为含有大量的合金元素，液态粘度大、凝固后硬度高。3解释高铳钢加工硬化的位错堆积理论。答：高镒钢受到冲击、强力挤压时，晶粒内产生最大应力的许多相互平行平面之间产生相对滑移，滑移界面两方形成高密度位错，位错阻碍进一步滑移，即位错强化。4说明不锈钢的耐蚀原理。答：钢中Cr含量达到一定量时，钢的晶粒表面形成致密含Cr2O3的薄膜，即钝化膜，在氯化性介质中稳定性高，膜与基体接合牢固，阻止氧化向晶粒内部发展，使之免于受到腐蚀。5为使抗磨耐蚀钢具有高硬度，高耐蚀性，需要加入哪几种合金元素？这些元素的作用
9、是什么？答：以Cr为主，加入Ni、M。等：形成马氏体+奥氏体组织、析出硬化相弥散分布。6解释钢的氧化原理，以及耐热钢的抗氧化机理。答：铁逐层被氧化成FeO,Fec）逐层被氧化成Fe2O3,Fe2O3逐层被氧化成Fe3O4,三层式氧化膜外层疏松有裂缝，发生剥落，各氧化层不断加厚，铁层逐渐减薄，最终全部被氧化;耐热钢中加了大量合金化元素,这些元素形成氧化物膜,这些膜有高热稳定性和化学稳定性,比容大于铁，氧化膜致密，阻止空气中的氯原子进入钢内部，防止氧化向内层扩展。7说明提高高镒钢综合性能的途径有哪几条？答：孕育+变质处理、时效强化处理、合金化。8不锈钢中高铝会使钢不易形成钝化膜，造成晶间腐蚀，为此需要采取那两方面的措施？答：严格控制钢的C当量，尽可能低一些；加入适量碳化物形成元素Ti或Nb。
