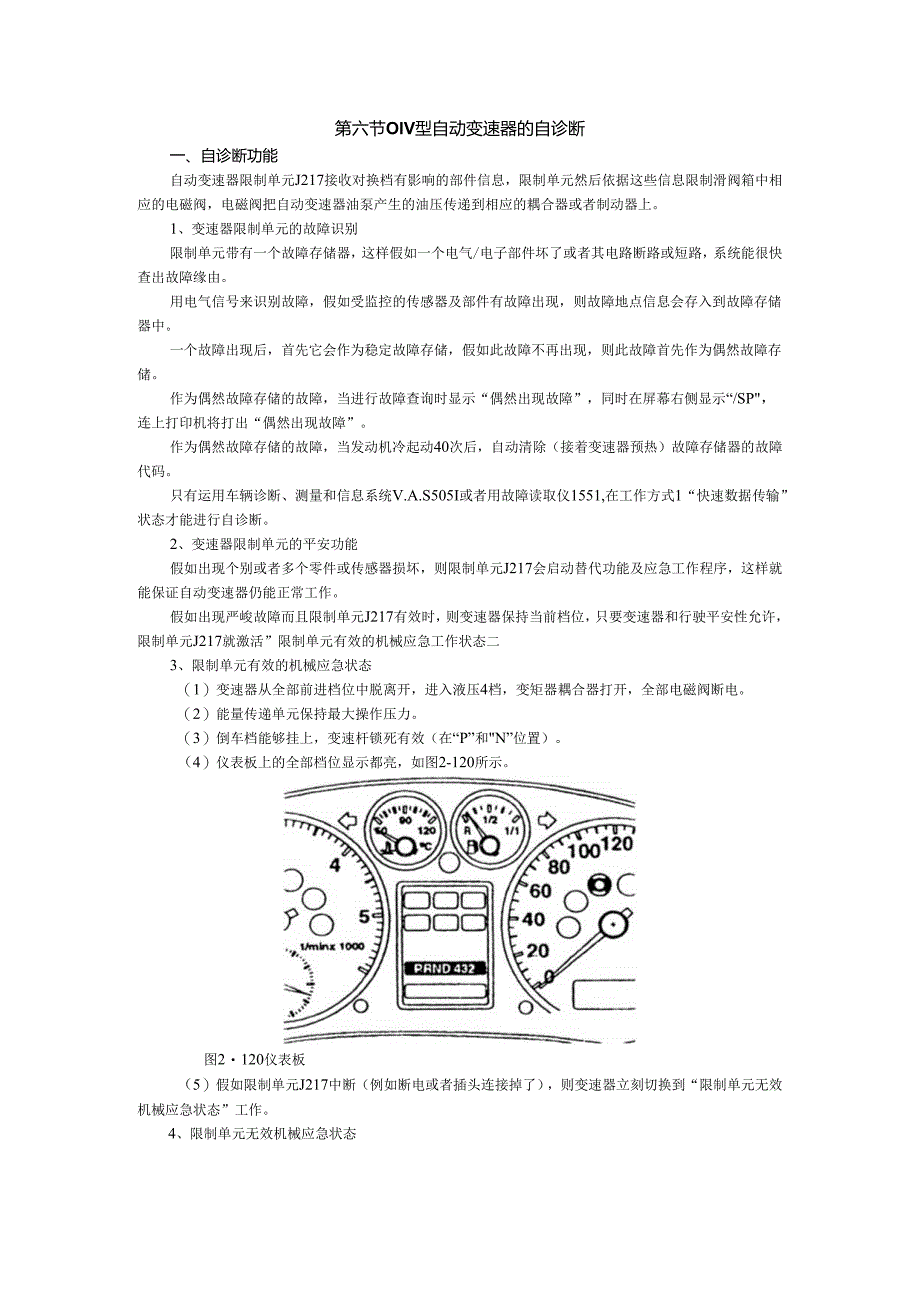

1、第六节OlV型自动变速器的自诊断一、自诊断功能自动变速器限制单元J217接收对换档有影响的部件信息，限制单元然后依据这些信息限制滑阀箱中相应的电磁阀，电磁阀把自动变速器油泵产生的油压传递到相应的耦合器或者制动器上。1、变速器限制单元的故障识别限制单元带有一个故障存储器，这样假如一个电气/电子部件坏了或者其电路断路或短路，系统能很快查出故障缘由。用电气信号来识别故障，假如受监控的传感器及部件有故障出现，则故障地点信息会存入到故障存储器中。一个故障出现后，首先它会作为稳定故障存储，假如此故障不再出现，则此故障首先作为偶然故障存储。作为偶然故障存储的故障，当进行故障查询时显示“偶然出现故障”，同时在
2、屏幕右侧显示“/SP，连上打印机将打出“偶然出现故障”。作为偶然故障存储的故障，当发动机冷起动40次后，自动清除（接着变速器预热）故障存储器的故障代码。只有运用车辆诊断、测量和信息系统V.A.S505I或者用故障读取仪1551,在工作方式1“快速数据传输”状态才能进行自诊断。2、变速器限制单元的平安功能假如出现个别或者多个零件或传感器损坏，则限制单元J217会启动替代功能及应急工作程序，这样就能保证自动变速器仍能正常工作。假如出现严峻故障而且限制单元J217有效时，则变速器保持当前档位，只要变速器和行驶平安性允许，限制单元J217就激活”限制单元有效的机械应急工作状态二3、限制单元有效的机械应

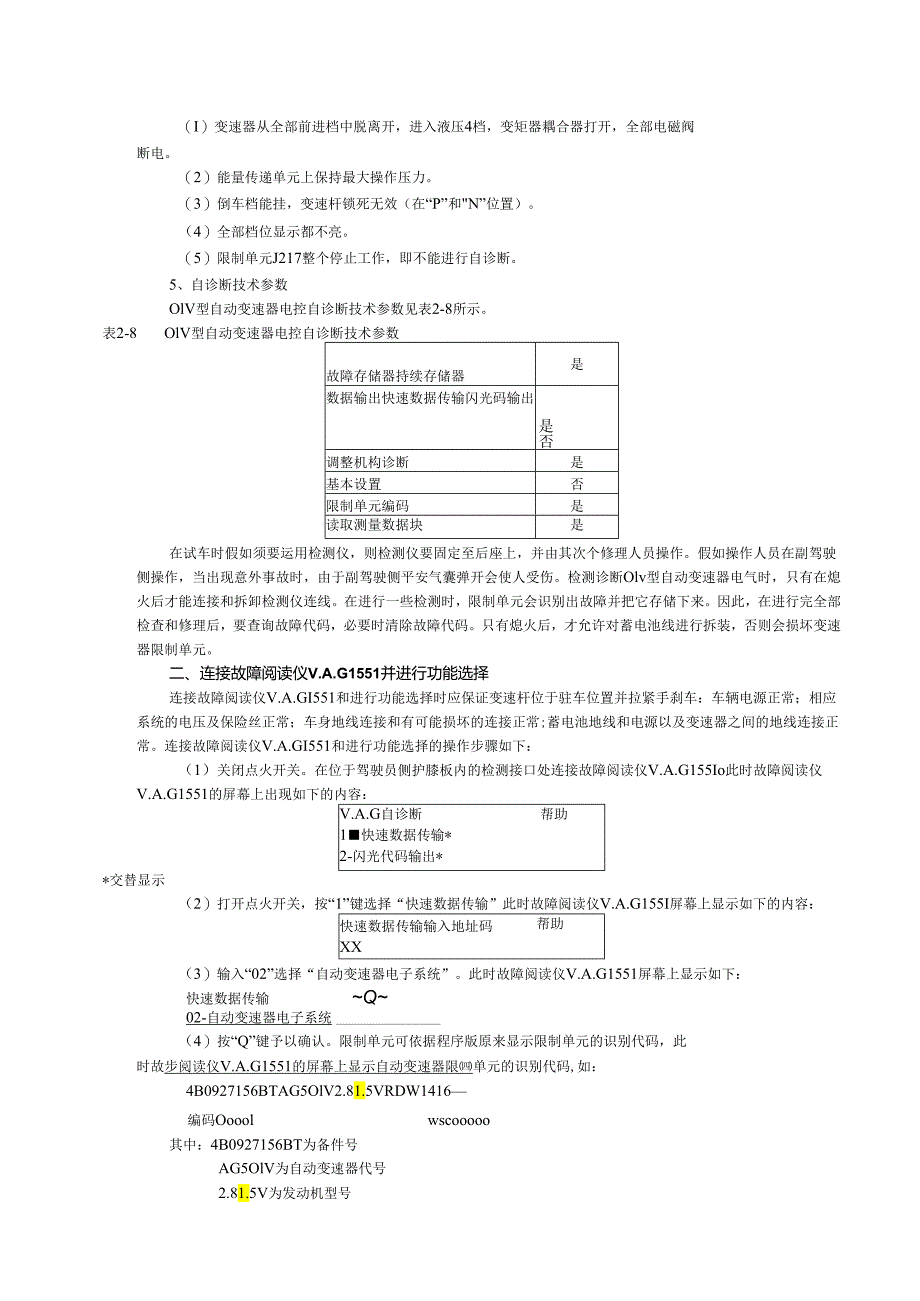

3、急状态（1）变速器从全部前进档位中脱离开，进入液压4档，变矩器耦合器打开，全部电磁阀断电。（2）能量传递单元保持最大操作压力。（3）倒车档能够挂上，变速杆锁死有效（在“P”和N”位置）。（4）仪表板上的全部档位显示都亮，如图2-120所示。图2120仪表板（5）假如限制单元J217中断（例如断电或者插头连接掉了），则变速器立刻切换到“限制单元无效机械应急状态”工作。4、限制单元无效机械应急状态（I）变速器从全部前进档中脱离开，进入液压4档，变矩器耦合器打开，全部电磁阀断电。（2）能量传递单元上保持最大操作压力。（3）倒车档能挂，变速杆锁死无效（在“P”和N”位置）。（4）全部档位显示都不亮。（
4、5）限制单元J217整个停止工作，即不能进行自诊断。5、自诊断技术参数OlV型自动变速器电控自诊断技术参数见表2-8所示。表2-8OlV型自动变速器电控自诊断技术参数故障存储器持续存储器是数据输出快速数据传输闪光码输出是否调整机构诊断是基本设置否限制单元编码是读取测量数据块是在试车时假如须要运用检测仪，则检测仪要固定至后座上，并由其次个修理人员操作。假如操作人员在副驾驶侧操作，当出现意外事故时，由于副驾驶侧平安气囊弹开会使人受伤。检测诊断Olv型自动变速器电气时，只有在熄火后才能连接和拆卸检测仪连线。在进行一些检测时，限制单元会识别出故障并把它存储下来。因此，在进行完全部检查和修理后，要查询故
5、障代码，必要时清除故障代码。只有熄火后，才允许对蓄电池线进行拆装，否则会损坏变速器限制单元。二、连接故障阅读仪V.A.G1551并进行功能选择连接故障阅读仪V.A.GI551和进行功能选择时应保证变速杆位于驻车位置并拉紧手刹车：车辆电源正常；相应系统的电压及保险丝正常；车身地线连接和有可能损坏的连接正常;蓄电池地线和电源以及变速器之间的地线连接正常。连接故障阅读仪V.A.GI551和进行功能选择的操作步骤如下：（1）关闭点火开关。在位于驾驶员侧护膝板内的检测接口处连接故障阅读仪V.A.G155Io此时故障阅读仪V.A.G1551的屏幕上出现如下的内容：V.A.G自诊断1快速数据传输*2-闪光代

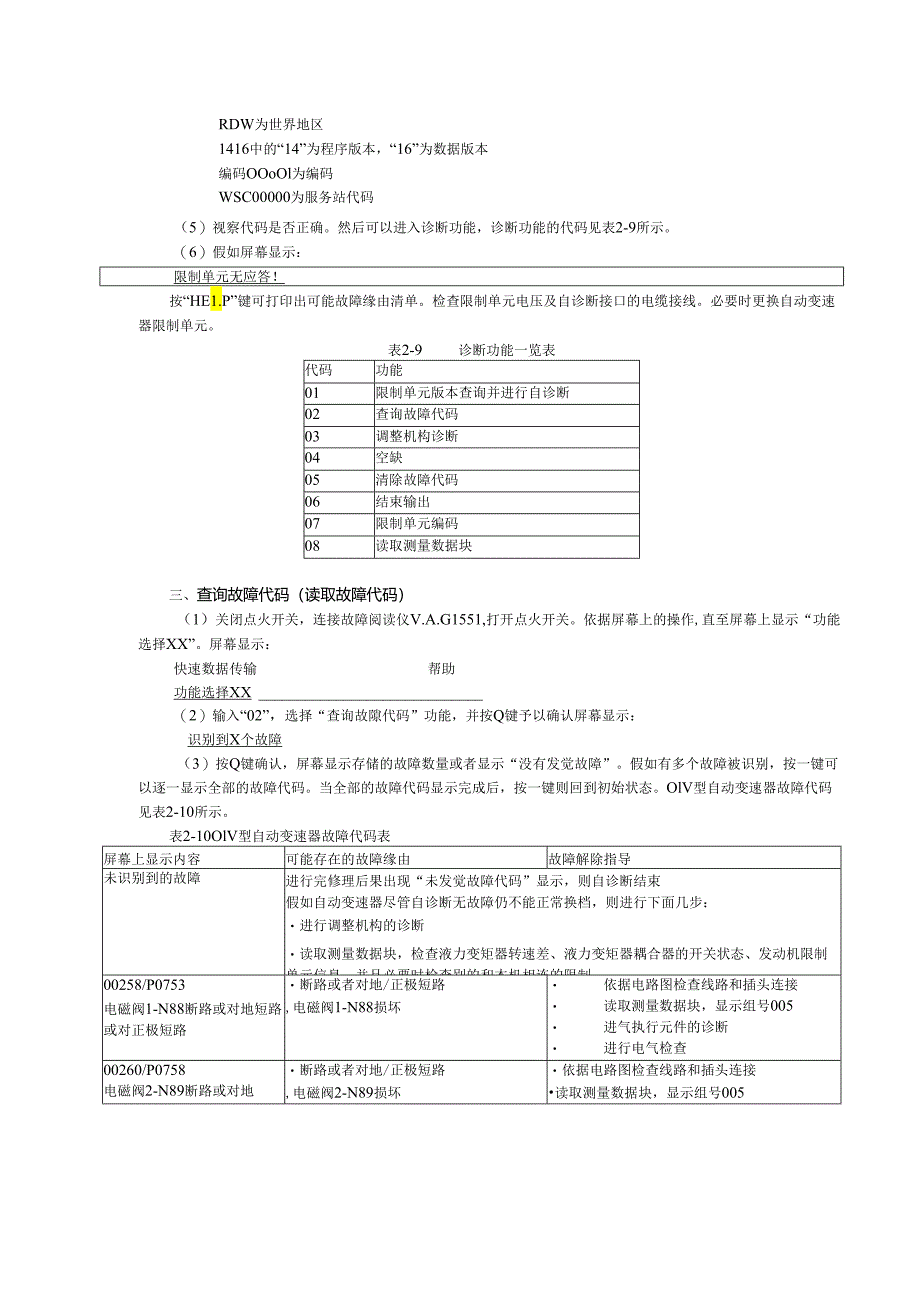

6、码输出*帮助*交替显示（2）打开点火开关，按“1”键选择“快速数据传输”此时故障阅读仪V.A.G155I屏幕上显示如下的内容：快速数据传输输入地址码XX帮助（3）输入“02”选择“自动变速器电子系统”。此时故障阅读仪V.A.G1551屏幕上显示如下：快速数据传输Q02-自动变速器电子系统（4）按“Q”键予以确认。限制单元可依据程序版原来显示限制单元的识别代码，此时故步阅读仪V.A.G1551的屏幕上显示自动变速器限单元的识别代码,如：4B0927156BTAG5OlV2.81.5VRDW1416编码Oooolwscooooo其中：4B0927156BT为备件号AG5OlV为自动变速器代号2.8
7、1.5V为发动机型号RDW为世界地区1416中的“14”为程序版本，“16”为数据版本编码OOoOl为编码WSC00000为服务站代码（5）视察代码是否正确。然后可以进入诊断功能，诊断功能的代码见表2-9所示。（6）假如屏幕显示：限制单元无应答！按“HE1.P”键可打印出可能故障缘由清单。检查限制单元电压及自诊断接口的电缆接线。必要时更换自动变速器限制单元。表2-9诊断功能一览表代码功能01限制单元版本查询并进行自诊断02查询故障代码03调整机构诊断04空缺05清除故障代码06结束输出07限制单元编码08读取测量数据块三、查询故障代码（读取故障代码）（1）关闭点火开关，连接故障阅读仪V.A.G
8、1551,打开点火开关。依据屏幕上的操作,直至屏幕上显示“功能选择XX”。屏幕显示：快速数据传输帮助功能选择XX（2）输入“02”，选择“查询故隙代码”功能，并按Q键予以确认屏幕显示：识别到X个故障（3）按Q键确认，屏幕显示存储的故障数量或者显示“没有发觉故障”。假如有多个故障被识别，按一键可以逐一显示全部的故障代码。当全部的故障代码显示完成后，按一键则回到初始状态。OlV型自动变速器故障代码见表2-10所示。表2-10OlV型自动变速器故障代码表屏幕上显示内容可能存在的故障缘由故障解除指导未识别到的故障进行完修理后果出现“未发觉故障代码”显示，则自诊断结束假如自动变速器尽管自诊断无故障仍不能
9、正常换档，则进行下面几步：进行调整机构的诊断读取测量数据块，检查液力变矩器转速差、液力变矩器耦合器的开关状态、发动机限制单元信息，并且必要时检查别的和本机相连的限制00258/P0753电磁阀1-N88断路或对地短路或对正极短路断路或者对地/正极短路,电磁阀1-N88损坏 依据电路图检查线路和插头连接 读取测量数据块，显示组号005 进气执行元件的诊断 进行电气检查00260/P0758电磁阀2-N89断路或对地断路或者对地/正极短路,电磁阀2-N89损坏依据电路图检查线路和插头连接读取测量数据块，显示组号005短路或对正极短路进气执行元件的诊断进行电气检查00262/P0763电磁阀3N90
10、断路或对地短路或对正极短路断路或者对地/正极短路电磁阀3-N90损坏依据电路图检查线路和插头连接 读取测量数据块 进气执行元件的诊断 进行电气检查00264/P18I3电磁阀4-N91断路或对地短路或对正极短路断路或者对地/正极短路电磁阀4-N91损坏依据电路图检查线路和插头连接 读取测量数据块 进气执行元件的诊断 进行电气检查00266/P1818电磁阀5-N92断路或对地短路或对正极短路断路或者对地/正极短路电磁阀5-N92损坏依据电路图检查线路和插头连接 读取测量数据块 进气执行元件的诊断 进行电气检查00268/P1823电磁阀6-N93断路或对地短路或对正极短路断路或者对地/正极短路
11、,电磁阀6N93损坏 依据电路图检查线路和插头连接 读取测量数据块 进气执行元件的诊断 进行电气检查00270/P1828电磁阀7-N94断路或对地短路或对正极短路断路或者对地/正极短路电磁阀7-N94损坏依据电路图检查线路和插头连接 读取测量数据块 进气执行元件的诊断 进行电气检查00293/P0705多功能开关F125不清晰的信号断路或者对地及正极短路多功能开关电源线断或者多功能开关损坏连接多功能开关插头未插上依据电路图检查线路和插头连接读取测量数据块进行电气检查，必要时更换F12500296/P1704强制降档开关F8对地短路节（气门信号正常，节气门值小于25%,变速器限制单元上强制减档
12、输入对地短路，自诊断不能识别强制减档开关F8和变速器限制单元之间结正极短路） F8和变速器限制单元之间对地短路 F8和变速器限制单元之间断路 强制减档开关F8损坏依据电路图检查线路和插头连接 读取测量数据块 进行电气检查 进行油门踏板拉线调整或者更换00297/P0722变速器转速传感器G38无信号（此外故障识别还包括牢靠性检查,在某一档位时,变速器输出转速进对发动机和变速器输入转速比例关系是不行靠的。检查前提是档位必需清晰设定,同样不能在P、N或者中间档位位置,而且挂档必需结束）对地或正极断路或短路G38屏蔽线损坏变速器转速传感器损坏依据电路图检查线路和插头连接读取测量数据块进行电气检查，必
13、要时更换变速器转速传感器G38发动机或变速器输入信号错误依据故障代码00529/P0727解除故障-ATF液位不对，液力变矩器损坏或者出错离合器/刹车打滑或者电磁阀损坏检查ATF液位读取测量数据块，显示组号（X）4006,并且在行驶中确定哪个元件损坏或者不起作用00300/P07I2变速器机油温度传感器G93对地短路（附带识别故障ATF温度低于-50C）短路或断路变速器机油温度传感器G93损坏ATF位置不合格依据电路图检查断路和插头连接 读取测量数据块显示组号004 进行电气检查 检查ATF位置变速器机油温度传感器G93和变速器内部线束在一起00301/P0713变速器机油温度传感器G93断路
14、/对正极短路（附带识别故障ATF温度高于180）00518P0121节气门电位计G69不确定信号用发动机限制单元诊断节气门电位计节气门电位计和发动机限制单元之间线路连接损坏读取测量值，显示组号008和009读取发动机限制单元故障代码并解除故障修理组01,自诊断发动机限制单元错误或坏了变速器限制单元错误或坏了检查发动机限制识别，必要时更换发动机限制单元检查变速器限制单元识别00518/P0121节气门电位计-G69信号太弱信号太强不行靠信号发动机和变速器限制单元之间触点松动或短路假如显示故障00638时，要先解除故障依据电路图检查线路和插头连接读取测量值块，显示值号008和009节气门电位计G69和发动机限制单元之间线路连接坏,节气门电位计G69坏发动机限制单元无信号或错误信号输出依据发动机限制单元故除代码16504,16505,16506和16507解除故障读取发动机限制单元故障代码并解除故障00526/P0703刹车灯开关-F刹车灯开关-F坏变速器限制单元和刹车灯F之间接地断路或对地/正极短路 依据电路图检查管路和插头连接 读取测量值块，显示组号003 检查电气，必要时更换刹车灯开关
