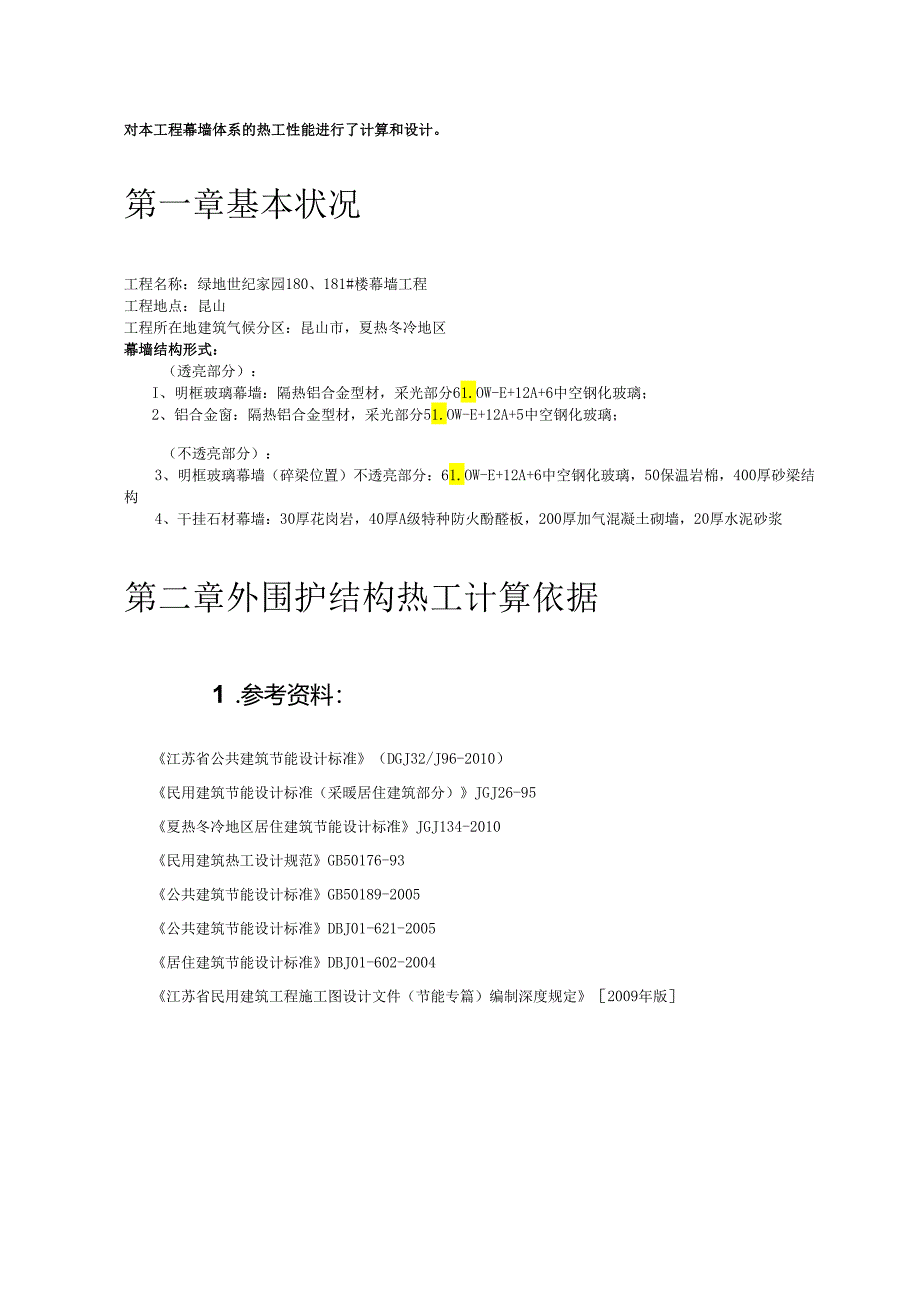

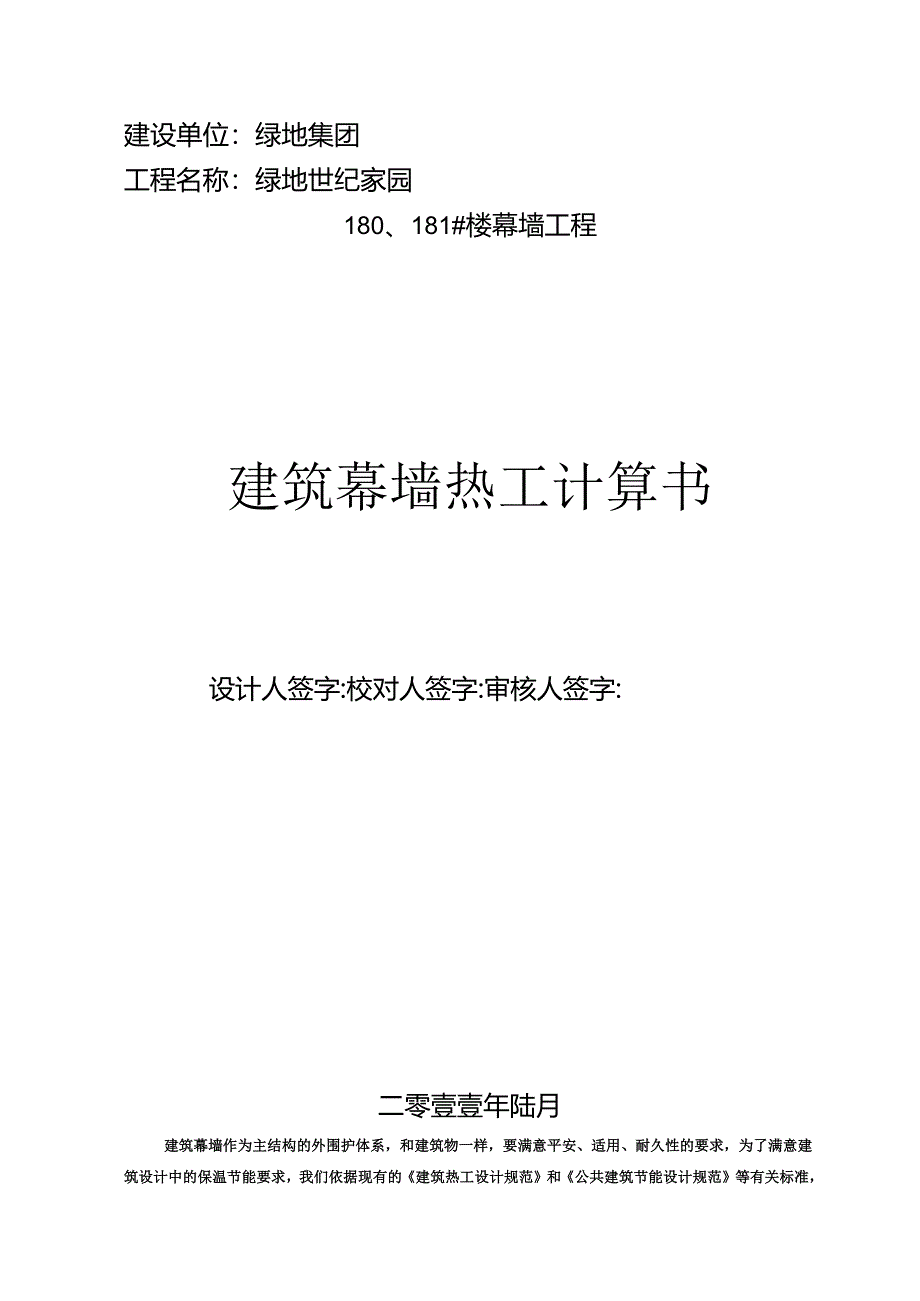

1、建设单位：绿地集团工程名称：绿地世纪家园180、181#楼幕墙工程建筑幕墙热工计算书设计人签字:校对人签字:审核人签字:二零壹壹年陆月建筑幕墙作为主结构的外围护体系，和建筑物一样，要满意平安、适用、耐久性的要求，为了满意建筑设计中的保温节能要求，我们依据现有的建筑热工设计规范和公共建筑节能设计规范等有关标准，对本工程幕墙体系的热工性能进行了计算和设计。第一章基本状况工程名称：绿地世纪家园180、181#楼幕墙工程工程地点：昆山工程所在地建筑气候分区：昆山市，夏热冬冷地区幕墙结构形式：（透亮部分）：I、明框玻璃幕墙：隔热铝合金型材，采光部分61.OW-E+12A+6中空钢化玻璃；2、铝合金窗：隔
2、热铝合金型材，采光部分51.OW-E+12A+5中空钢化玻璃；（不透亮部分）：3、明框玻璃幕墙（碎梁位置）不透亮部分：61.OW-E+12A+6中空钢化玻璃，50保温岩棉，400厚砂梁结构4、干挂石材幕墙：30厚花岗岩，40厚A级特种防火酚醛板，200厚加气混凝土砌墙，20厚水泥砂浆第二章外围护结构热工计算依据1 .参考资料：江苏省公共建筑节能设计标准（DGJ32/J96-2010）民用建筑节能设计标准（采暖居住建筑部分）JGJ26-95夏热冬冷地区居住建筑节能设计标准JGJ134-2010民用建筑热工设计规范GB50176-93公共建筑节能设计标准GB50189-2005公共建筑节能设计标准

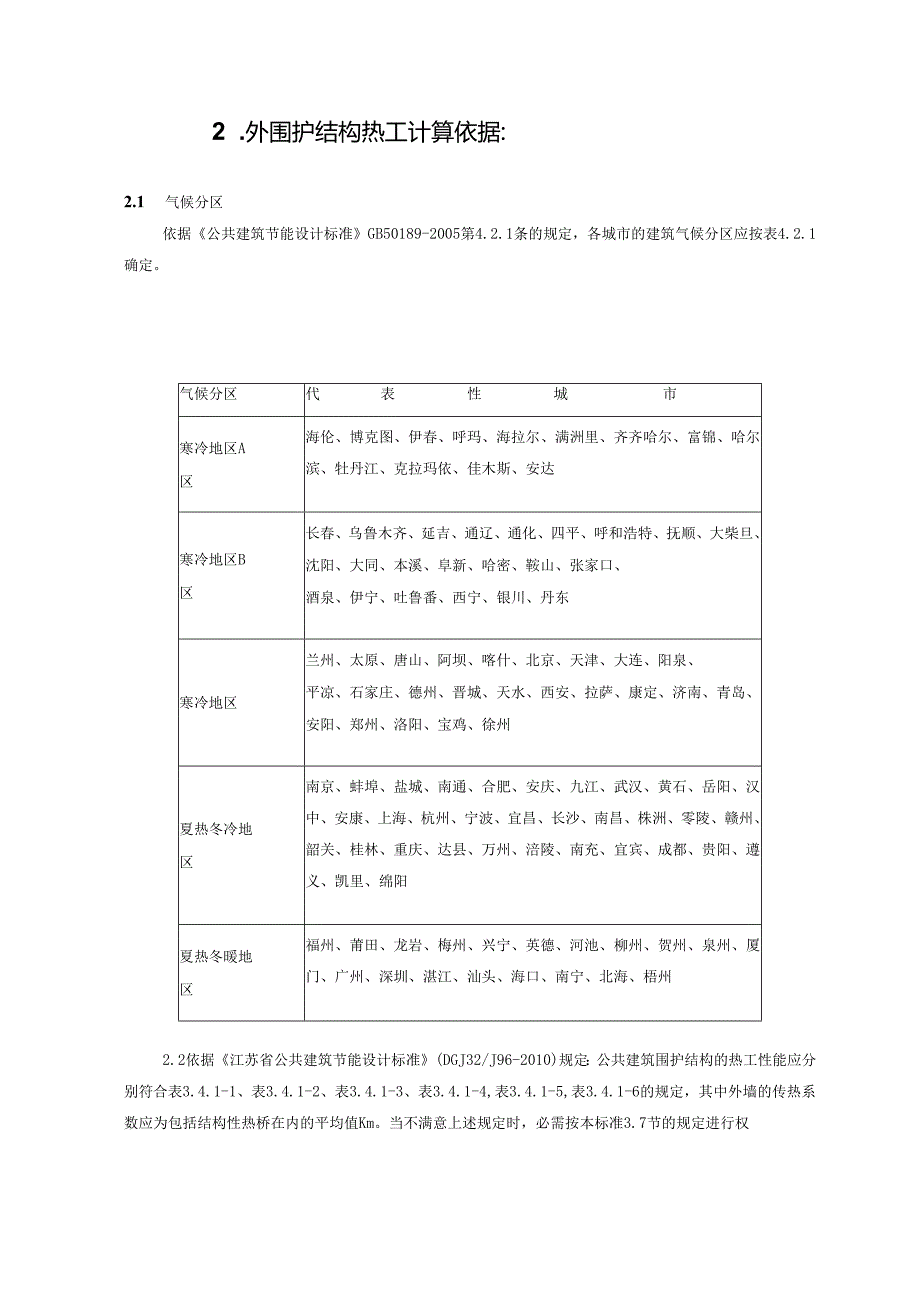

3、DBJ01-621-2005居住建筑节能设计标准DBJ01-602-2004江苏省民用建筑工程施工图设计文件（节能专篇）编制深度规定2009年版2 .外围护结构热工计算依据:2.1 气候分区依据公共建筑节能设计标准GB50189-2005第4.2.1条的规定，各城市的建筑气候分区应按表4.2.1确定。气候分区代表性城市寒冷地区A区海伦、博克图、伊春、呼玛、海拉尔、满洲里、齐齐哈尔、富锦、哈尔滨、牡丹江、克拉玛依、佳木斯、安达寒冷地区B区长春、乌鲁木齐、延吉、通辽、通化、四平、呼和浩特、抚顺、大柴旦、沈阳、大同、本溪、阜新、哈密、鞍山、张家口、酒泉、伊宁、吐鲁番、西宁、银川、丹东寒冷地区兰州、太
4、原、唐山、阿坝、喀什、北京、天津、大连、阳泉、平凉、石家庄、德州、晋城、天水、西安、拉萨、康定、济南、青岛、安阳、郑州、洛阳、宝鸡、徐州夏热冬冷地区南京、蚌埠、盐城、南通、合肥、安庆、九江、武汉、黄石、岳阳、汉中、安康、上海、杭州、宁波、宜昌、长沙、南昌、株洲、零陵、赣州、韶关、桂林、重庆、达县、万州、涪陵、南充、宜宾、成都、贵阳、遵义、凯里、绵阳夏热冬暖地区福州、莆田、龙岩、梅州、兴宁、英德、河池、柳州、贺州、泉州、厦门、广州、深圳、湛江、汕头、海口、南宁、北海、梧州2.2依据江苏省公共建筑节能设计标准(DGJ32/J96-2010)规定：公共建筑围护结构的热工性能应分别符合表3.4.1-1
5、、表3.4.1-2、表3.4.1-3、表3.4.1-4,表3.4.1-5,表3.4.1-6的规定，其中外墙的传热系数应为包括结构性热桥在内的平均值Km。当不满意上述规定时，必需按本标准3.7节的规定进行权衡推断。表3.4.1-1寒冷地区甲类建筑围护结构传热系数限值和遮阳系数限值围护结构部位体形系数0.3时的传热系数KW/（m2K）0.3体形系数0.4时的传热系数KW/（m2K）屋面0.450.35外墙（包括非透亮幕墙）WO.500.45底面接触室外空气的架空或外挑楼板0.500.45非采暖空调房间与采暖空调房间的隔墙或楼板1.21.2外窗（包含透亮幕墙）传热系数KW/(m2K)遮阳系数Sw（东
6、、西/南向/北向）传热系数KW(m2K)遮阳系数Sw（东、西/南向/北向）单一朝向外窗（包括透亮幕墙）窗墙面积比0.2.3.00.60/2.70.50/0.2窗墙面积比0.32.70.50/O.70/2.50.45/O.60/-0.3窗墙面积比WO.42.50.45/0.60/0.702.30.40/0.55/0.7004V窗墙面积比WO.5W2.30.40/0.50/0.602.00.35/0.45/0.600.5窗墙面积比WO.72.00.32/0.45/0.501.80.28/0.40/0.50屋顶透亮部分2.5WO.402.5WO.40注：有外遮阳时，遮阳系数二玻璃的遮阳系数X外遮阳的
7、遮阳系数；无外遮阳时，遮阳系数二玻璃的遮阳系数。表3.4.1-1寒冷地区已类建筑围护结构传热系数限值和遮阳系数限值围护结构部位体形系数0.3时的传热系数KW/（m2K）0.3体形系数在0.4时的传热系数KW/（m2K）屋面0.550.45外墙（包括非透亮幕墙）0.600.50底面接触室外空气的架空或外挑楼板0.600.50非采暖空调房间与采暖空调房间的隔墙或楼板1.51.5外窗（包含透亮幕墙）传热系数KW/(m2K)遮阳系数SW（东、南、西向/北向）传热系数KW(m2K)遮阳系数SW（东、南、西向/北向）单一朝向外窗（包括透亮幕墙）窗墙面积比WO.2.3.53.00.2窗墙面积比WO.33.0
8、2.50.3窗墙面积比WO.42.70.70/2.30.70/0.4窗墙面积比W0.52.30.60/2.00.60/0.5窗墙面积比W0.72.00.50/1.80.50/屋顶透亮部分2.70.502.70.50注：同表3.4.1-10表3.4.1-3寒冷地区地面和地下室外墙热阻限值围护结构部位热阻R(m2K)W采暖、空调地下室地面或地上采暖空调空间的地下室顶板1.5采暖、空调地下室外墙（与土壤接触的墙）1.5注：1地面热阻系指建筑基础持力层以上各层材料的热阻之和。2地下室外墙热阻系指土壤以内各层材料的热阻之和。表3.4.1-4夏热冬冷地区甲类建筑围护结构传热系数和遮阳系数限值围护结构部位传
9、热系数KW(m2K)屋面0.60外墙（包括非透亮幕墙）W0.80底面接触室外空气的架空或外挑楼板W0.80外窗（包括透亮幕墙）传热系数KW(m2K)遮阳系数SC（东、西/南向/北向）单一朝向外窗（包括透亮幕墙）窗墙面积比WO.23.50.45/0.70/-0.2窗墙面积比WO.33.0W0.35/0.50/0.700.3窗墙面积比忘0.42.80.32/0.45/0.600.4V窗墙面积比WO.52.5W0.28/0.40/0.550.5窗墙面积比忘0.72.30.25/0.30/0.50屋顶透亮部分2.70.35注：同表3.4.1-10表3.4.1-5夏热冬冷地区乙类建筑围护结构传热系数和遮
10、阳系数限值围护结构部位传热系数KW(m2K)屋面0.70外墙（包括非透亮幕墙）1.0底面接触室外空气的架空或外挑楼板1.0外窗（包括透亮幕墙）传热系数KW(m2K)遮阳系数SC（东、西/南向/北向）单一朝向外窗（包括透亮幕墙）窗墙面积比WO.24.70.2窗墙面积比忘0.3W3.50.55/-0.3窗墙面积比忘0.43.0W0.50/0.600.4窗墙面积比WO.52.80.45/0.550.5窗墙面积比忘0.72.50.40/0.50屋顶透亮部分3.04.0屋顶透亮部分IW3.0IW4.0注：同表3.4.1-1。表3.4.1-3夏热冬冷地区地面和地下室外墙热阻限值围护结构部位热阻R(m2K)
11、W采暖、空调地下室地面或地上采暖空调空间的地下室顶板1.2采暖、空调地下室外墙（与土壤接触的墙）1.2（3）外墙与屋面的热桥部位的内表面温度不应低于室内空气露点温度。3热阻的计算方法依据民用建筑热工设计规范GB50176-93附录二的规定，热阻的计算分如下几种：3.1单一材料层的热阻计算单一材料层的热阻应按下式计算：R=/（附2.1）式中R材料层的热阻（肝K/W）；材料层的厚度（m）；材料的导热系数（W/（mK）,应按本规范附录四附表4.1和表注的规定采纳。3.2 多层围护结构的热阻计算多层围护结构的热阻应按下式计算：R=R1+R2+Rn（附2.2）式中Rl+R2+Rn各层材料的热阻（11l2
12、-KW）03.3 由两种以上材料组成的、两向非均质围护结构平均热阻的计算由两种以上材料组成的、两向非均质围护结构（包括各种形式的空心砌块，填充保温材料的墙体等，但不包括多孔粘土空心病），其平均热阻应按下式计算:式中1.(l+.)T万平均热阻(m?K/w)；(附23)F0与热流方向垂直的总传热面积(m2),(见附图21；万八F2-Fa按平行于热流方向划分的各个传热面积(mA川、Ad九各个传热面部位的传热阻(m2*KW);Rl内表面换热阻，取0lh112+KW;R.外表面换热阻，取0.04m2.K/w；修正系数，应按本附录附表Nl采用。热流方向附图Zl计算用图修正系数甲值附表21zA或闿*加0.0
