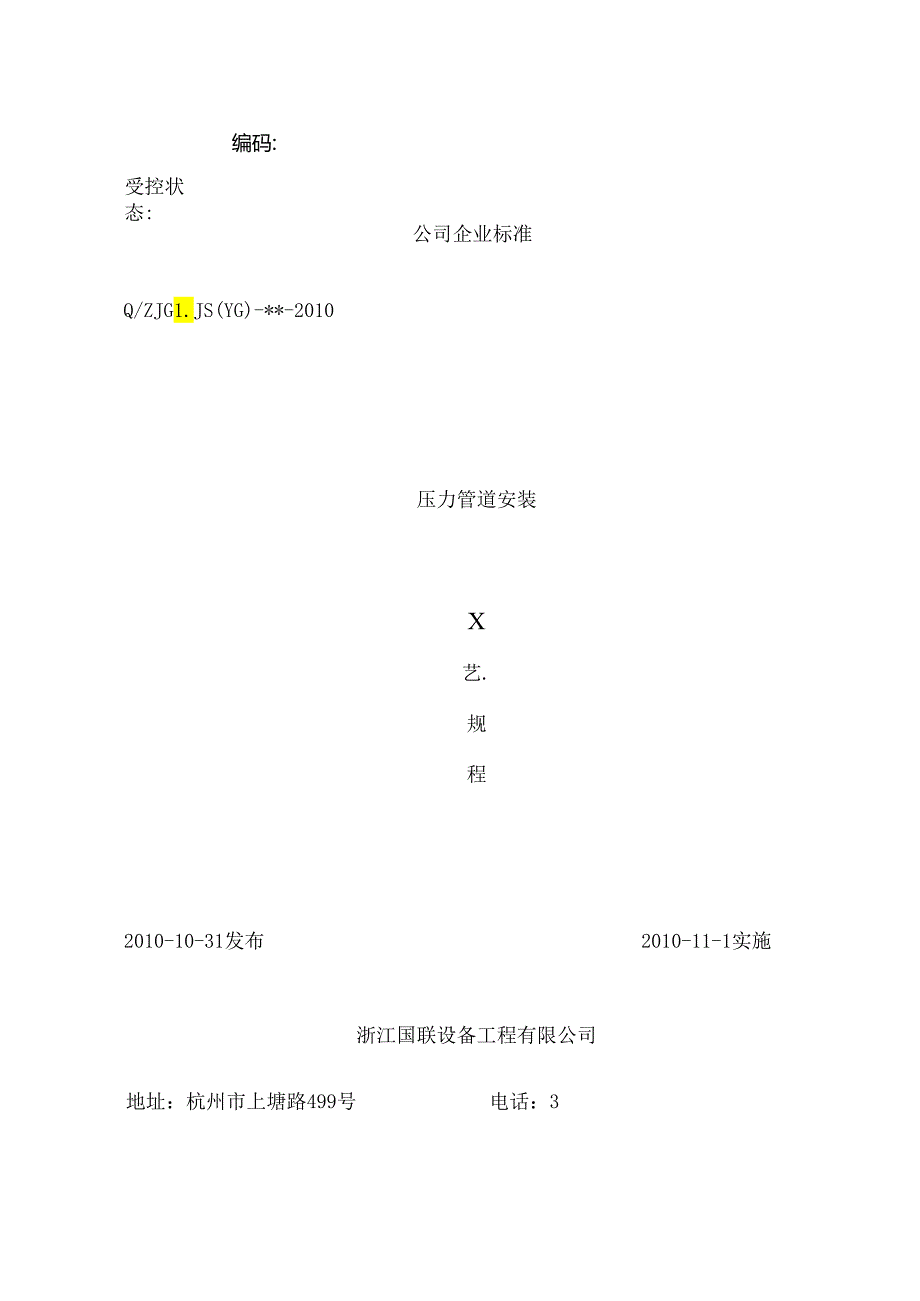

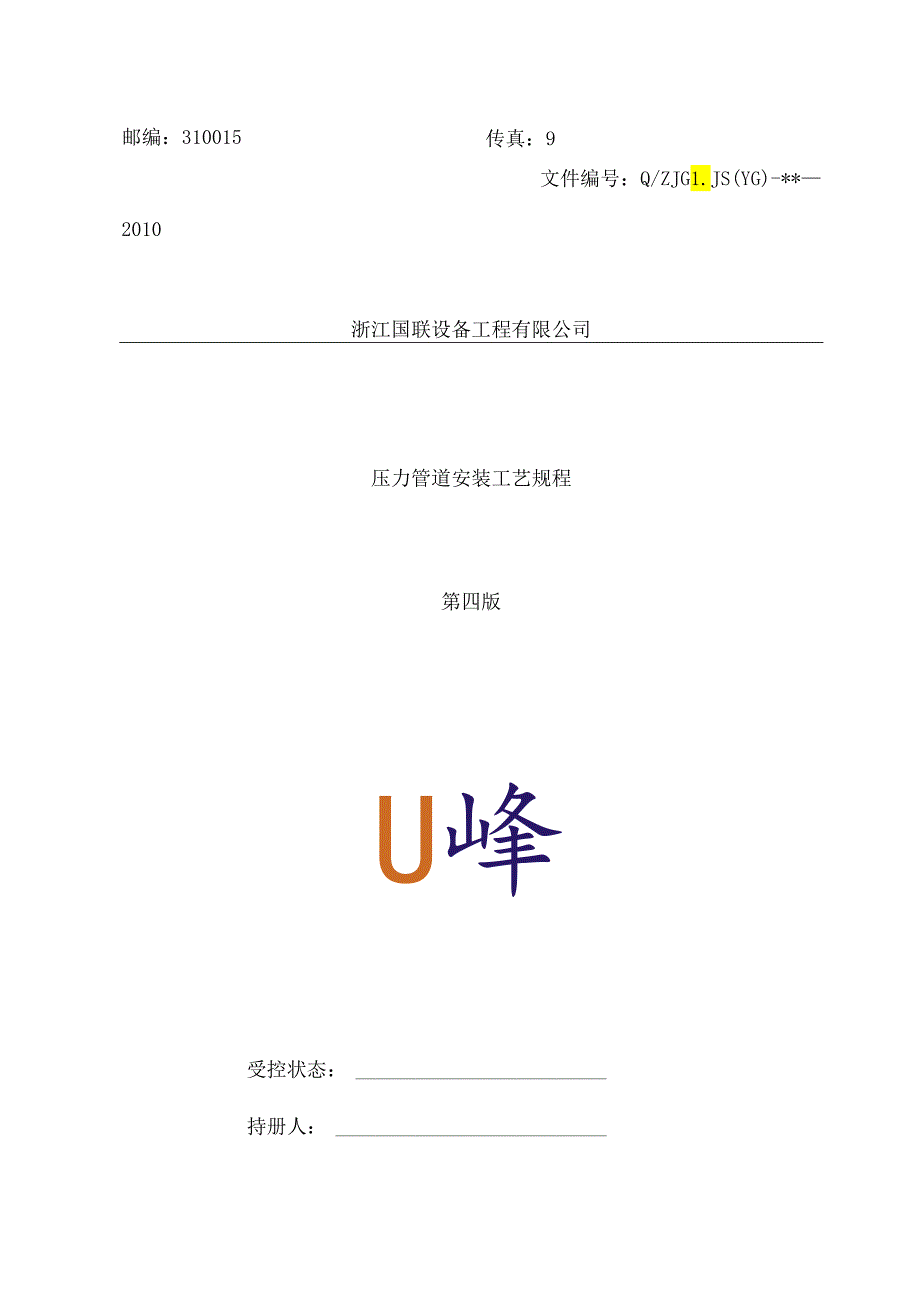

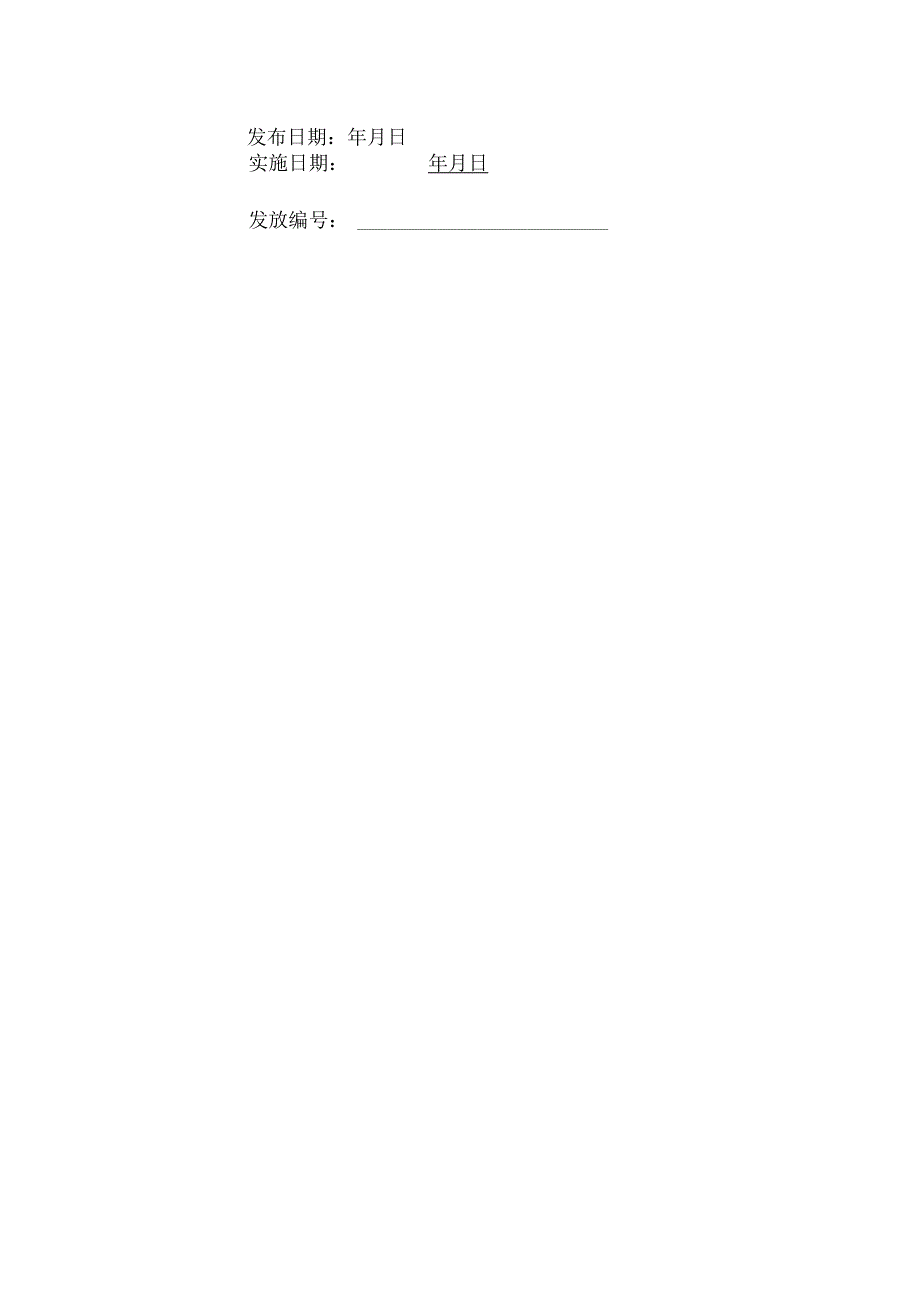

1、受控状态:编码:公司企业标准Q/ZJG1.JS(YG)-*-2010压力管道安装X艺.规程2010-10-31发布2010-11-1实施浙江国联设备工程有限公司地址：杭州市上塘路499号电话：3传真：9邮编：310015文件编号：Q/ZJG1.JS(YG)-*2010浙江国联设备工程有限公司压力管道安装工艺规程第四版U峰受控状态：持册人：发布日期：年月日实施日期：年月日发放编号：Ol城镇燃气管道施工工艺规程0102城镇热力管道施工工艺规程1103工业管道施工工艺规程2104PE管连接工艺规程4105压力管道组成件检验通用工艺规程5006阀门试验通用工艺规程6007管道脱脂通用工艺规程6408压
2、力管道焊接工艺规程7009焊接接头热处理通用工艺规程8410工业管道系统吹洗与吹扫工艺规程8911工业管道系统试验工艺规程9312压力管道绝热工程施工工艺规程10113压力管道涂漆与防腐通用工艺规程Ill14工业管道支吊架预制安装工艺规程12615附录：压力管道施工主要规范133Ol城镇燃气管道施工工艺规程1适用范围本规程适用于压力不大于4.0MPa的城镇燃气管道（GBI）工程的的施工。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准,然而，激励依据本部分达成协议的各方探讨是否可运用这些文件的最新
3、版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB50028城镇燃气设计规范CJJ33城镇燃气输配工程施工与验收规范CJJ63聚乙烯燃气管道工程技术规程CJJ94城镇燃气室内工程施工与验收规范CJJ95城镇燃气埋地钢质管道管道腐蚀限制技术规程TSGD2002燃气用聚乙烯管道焊接技术规则SY/T0447埋地钢质管道环氧煤沥青防腐层技术标准SY/T0414埋地钢质管道聚乙烯胶粘带防腐层技术标准SY/T0315钢质管道单层熔结环氧粉末外涂层技术规范CNPC38钢质管道双层熔结环氧粉末外涂层技术规范JB/T4730承压设备无损检测3施工打算3. 1技术打算3.1.1 管道工程施工技术打算工作程
4、序：工程部、项目技术负责人带领项目技术员、专业施工员等熟识、审查设计文件（管道施工图、材料表、标准图、设计说明与技术规定等），分析施工特点和难点，核实管道工程内容，编制管道工程施工工艺文件，参与设计交底，并组织本单位各级的技术交底。3.1.2 管道工程的施工工艺文件（施工组织设计或方案）由专业施工员或技术负责人编制、项目经理或工程部审核，公司质保工程师（总工程师）批准。3.1.3管道工程施工前，应由项目技术负责人（压力管道安装质保师）进行技术交底。3.1.4 技术交底应包括下列内容：3.1.4.1施工图与设计说明书；3.1.4.2工程内容与工程量；3.1.4.3施工方法，关键技术；3.1.4.
5、4质量标准，工序交接要求；，3.1.4.5管道工程隐藏要求；3.1.4.6施工过程限制点与检验、试验要求；3.1.4.7施工平安措施；3.1.4.8工程施工资料记录与要求。3.1.5施工作业前，班组长应向施工工人进行工序交底，交清工序内容、操作要领、质量标准、平安留意事项等。3.1.6全部参与压力管道施工的技术工人均应持证上岗，特种设备操作人员（如焊工、无损检测人员）必需持有特种设备操作人员资格证书，在证书有效期内从事相应合格项目的操作。3.2施工现场打算3.2.1填镇燃气管道工程施工应按基本建设程序进行,具备下列条件方可开工：3.2.1.1设计与其他技术文件齐全。3.2.1.2施工方案经建设
6、单位或监理批准，技术交底和必要的技术培训已经完成。3.2.1.3施工现场环境卫生符合要求，施工用水、电、气等可以满意须要，并能保证连续施工。3.2.2道路施工已经市政或相关部门批准，施工用警示标识牌的布置到位。3.3材料与施工机具打算3.3.1管道组成件、管道支承件包括安装件和附着件，以与管道的焊接材料等按工期要求供货，满意施工进度。3.3.2其他材料如油漆、防腐材料等，能保证按工期要求供货。3.3.3管道组成件的到货检、试验工作己基本完成，并按规定要求做好标识,具备投用条件，剩余的检、试验工作按检、试验安排能满意工期要求。3.3.4施工机具按施工组织设计中的机具安排已配置完成。3. 3.5检
7、、试验设备、无损检测仪器、计量器具等应满意管道施工检、试验的要求，且经检定合格，并在有效期内。4. 土方工程5. 1一般规定4.1.1 作好管沟开挖前的准确打算工作并会同建设、设计与其它有关单位共同核对有关地下管线与构建物的资料。4.1.2 在施工区域内，有碍施工的已有建筑物和构建物、道路、沟渠、管线、电杆、树木等，应在施工前，由建设单位与有关单位协商处理后方可开挖。4.1. 3管沟必需按设计图纸放线。4.1.4在地下水位较高的地区或雨季施工时，应实行降低水位或排水措施，与时清除沟内积水。4.2开槽4.2.1管道沟槽应按设计所定平面位置与标高开挖。开槽的形式和要求应满意设计要求，人工开挖且无地
8、下水时，槽底预留值宜为0.050.ini；机械开挖且有地下水时，槽底预留值不应小于O.15m,管道安装前应人工清底至设计标高。4.2.2局部超挖部分应回填夯实，当沟底无地下水时，超挖在0.15m以内者,可用原土回填夯实，其密实度不应低于原地基自然土的密实度；超挖在0.15m以上者，可用石灰土或沙处理，其密度不应低于95%o当沟底有地下水或沟底上层含水量较大时，可用自然沙回填。4.2.3对于湿陷性黄土地区的开挖，不宜在雨季施工，或在施工时切实解除沟内积水，开挖中应在槽底予留0.030.06m厚的土层时施行夯实，夯实后，沟底表层土的干容量一般不小于1.6103kgm3o4.2.4沟底遇有废旧构建物
9、、硬石、木头、垃圾等杂物时，必需清除，然后铺一层厚度不小于0.15m的沙土或素土并整平夯实。4.2.5对懦弱管基与特别性腐蚀土壤，应按设计要求处理。4.3回填4.3.1沟槽的回填，应先填实管底，再同时回填管道两侧，然后回填至管顶以上0.5m处（未经检验的接口应留出）。如沟内有积水，必需全部排尽，再进行回填。4.3.2沟槽的支撑应在保证施工平安的状况下，按回填进度依次拆除，拆除竖板桩后，应以沙土填实缝隙。4.3.3管道两侧与管顶以上0.5m内的回填土，不得含有碎石、砖块、垃圾等杂物，不得用冻土回填，距离管顶0.5m以上的回填土内允许有少量直径不大于0.Im的石块。4.3.4回填土应分层夯实，每层
10、厚度0.20.3m,管道两侧与管顶以上0.5m内的填土必需人工夯实，当填土超出管顶0.5m时，可运用小型机械夯实，每层松土厚度0.250.4m。4. 3.5回填土应分层检查密实度，沟槽各部位的密实度应符合下列要求（见图4-1）：a）胸腔填土（I）90%；b）管顶以上0.5m范围内（II）90%；c）管顶0.5m以上至地面（III）：应符合相应地面对密实度的要求。4.4警示带、金属示踪线敷设4 .4.1城镇道路、小区内埋设的燃气管道的沿线应连续敷设警示带。警示带敷设前应将敷设面压实，并在距离管顶3050mm的位置平整地敷设,每Inl折40Cmo5 .4.2地下穿越敷设的燃气管道，应运用金属示踪线
11、（带），金属示踪线（带）必需坚固地与管道连接。5材料的验收、装卸、运输和存放5. 1一般规定材料的检验按公司2010版材料质量限制程序进行，压力管道组成件的检验见压力管道组成件检验通用工艺规程。5.2 材料的装卸、运输和存放5.3 .1用于堆放材料的库房或简易棚内应通风良好，PE管、PE管件堆放场温度不宜超过40,并不得曝哂在露天。5. 2.2管材应水平堆放在平整的支撑物上或地面上。PE管堆放高度不宜超过1.5米。5.2.3施工现场堆放：管材、管件在户外临时堆放时，应有遮盖物，下面必需垫平整。5. 2.4材料搬运：PE管起吊和运输时，必需用非金属吊具吊装，金属管材可用金属吊具吊装。5.2. 5
12、管材、管件搬运时，应当心轻放，排列整齐，不得抛摔和沿地拖拽。5.3. 6气温较低时，搬运PE管材、管件应严禁猛烈撞击。5. 2.7车辆运输管材时，应放置在平底车上，直管全长应设有支撑，堆放处不应有可能损伤管材的尖凸物。5.2. 8管件运输时，应按箱逐层叠放整齐，并固定牢靠。5.2.9PE管材、管件运输途中，应有遮盖物，避开日晒和雨淋。6钢质管道与管件的防腐6. 1防腐涂层6. 1.1钢质管道与管件的防腐材料主要有：环氧煤沥青、PE胶带、环氧粉末等几种；环氧煤沥青、PE胶带防腐一般在施工现场加工场地进行，环氧粉末防腐一般采纳专业工厂加工、现场补口的方法。详细施工工艺见压力管道涂漆与防腐通用工艺规
13、程。6.2阴极爱护（牺牲阳极法）6. 2.1本节适用于埋地钢质管道的镁合金牺牲阳极和锌合金牺牲阳极（以下简称镁阳极、锌阳极）爱护。7. 2.2牺牲阳极应储存在室内仓库里，严禁沾染油污、油漆和接触酸、碱、盐等化工产品。8. 2.3埋入地下的牺牲阳极必需具有厂方供应的质量保证书，该保证书应归入竣工资料。9. 2.4对采纳的牺牲阳极，应对外观、重量、钢芯与阳极度的接触电阻等进行检查。10. .5牺牲阳极的化学成分与电化学性能应符合SY/T0019埋地钢质管道牺牲阳极阴极爱护设计规范中第4.1和4.2条的要求。11. 2.6牺牲阳极的规格的选用与牺牲阳极布置按设计要求执行。12. 2.7镁阳极和锌阳极
14、施工要求应符合SY/T0019中第七章的规定。13. 2.8埋地牺牲阳极填料包应符合SY/T0019中第6.2.1的要求。7埋地钢管敷设14. 1管道焊接7. 1.1管道焊接应符合GB50235工业金属管道工程施工与验收规范与GB50236现场设备、工业管道焊接工程施工与验收规范的相关内容；详细的焊接工艺要求焊接工艺参见焊接工艺指导书和压力管道焊接通用工艺规程。8. 1.2钢管的焊接还应遵守以下要求：7.1.2,1等壁厚对接焊件应做到内壁齐平，内壁错边量不宜超过管壁厚度的10%,且不应大于2mm；7.1.2.2不等壁厚对接焊件的组对要求应符合GB50236现场设备、工业金属管道焊接工程施工与验
15、收规范中的规定；7.1.2.3管子、管件组对时，应检查坡口的质量，坡口表面上不得有裂纹，夹层等缺陷，并应对坡口与其两侧各20mm范围内油、漆、锈、毛刺等污物进行清理，清理合格后应与时施焊；7.2焊缝质量检验焊缝质量检验应按压力管道焊接通用工艺规程的要求执行。管道无损检测要求应严格执行设计文件与施工方案的规定。对于穿越铁路、马路、河流、桥梁与敷设在套管内管道焊缝，必需进行100%的射线无损探伤。7.2法兰连接7.2.1法兰在安装前应进行外观检查，并符合下列要求：7.2.1.1法兰的公称直径应符合设计要求；7.2. 1.2法兰密封面应平整光滑，不得有毛刺与径向沟槽。凹凸面法兰应能自然嵌合，凸面的高度应高于凹槽的高度。7.2.1. 1.3螺栓与螺母的螺纹应完整，不得有伤痕、毛刺等缺陷；螺栓与螺母协作良好，没有松动与卡涩现象。
