1、1更换介绍1-11.1 更换背景1-21.2 单板和部件分类1-21.3 手册约定1-32单板更换指导2-12.1 更换单板通用操作2-2更换打算2-3更换流程图2-3拆卸故障单板2-4安装新单板2-5更换后确认2-6处理故障单板2-72.2 更换DTMU2-8更换打算2-8更换流程图2-8更换步骤2-9更换后确认2-11处理故障DTMU2-112.3 更换DCCU2-11更换打算2-11更换流程图2-11更换步骤2-12更换后确认2-13处理故障DCCU2-132.4 更换DCSU2-13更换打算2-13更换流程图2-13更换步骤2-14更换后确认2-15处理故障DCSU2-152.5 更换
2、DEMU2-15更换打算2-15更换流程图2-15更换步骤2-15更换后确认2-16处理故障DEMU2-162.6更换DATU2-16更换打算2-16更换流程图2-16更换步骤2-17更换后确认2-17处理故障DATU2-172.7 更换DTRU2-18更换打算2-18更换流程图2-18更换步骤2-19更换后确认2-20处理故障DTRU2-202.8 更换DDPU2-21更换打算2-21更换流程图2-21更换步骤2-22更换后确认2-23处理故障DDPU2-232.9 更换DFCU2-23更换打算2-23更换流程图2-24更换步骤2-24更换后确认2-25处理故障DFCU2-252.10 更换
3、DCoM2-25更换打算2-26更换流程图2-26更换步骤2-26更换后确认2-27处理故障DCOM2-272.11 更换DE1.C2-27更换打算2-28更换流程图2-28更换步躲2-28更换后确认2-29处理故障DE1.C2-292.12 更换DM1.C2-29更换打算2-30更换流程图2-302.12.3更换步骤2-31更换后确认2-31处理故障DM1.C2-322.13 更换DSAC2-32更换打算2-32更换流程图2-32更换步骤2-33更换后确认2-33处理故障DSAC2-343部件更换指导3-13.1 更换FanBOX3-2更换打算3-2更换流程图3-3更换步骤3-3更换后确认3
4、-4处理故障FanBox3-43.2 更换基站天线3-4更换打算3-4更换流程图3-5更换步躲3-6更换后确认3-8处理故障基站天线3-83.3 更换塔放3-8更换打算3-8更换流程图3-8更换步骤3-9更换后确认3-11处理故障塔放3-113.4 更换防尘网3-11更换打算3-11更换流程图3-11更换步骤3-12更换后确认3-13处理废旧防尘网3-133.5更换电源BUSBAR开关3-13更换打算3-13更换流程图3-13更换步躲3-14更换后确认3-14处理故障BUSBAR开关3-154线缆更换指导4-14.1 更换中继线4-2更换打算4-2更换流程图4-2更换步骤4-3更换后确认4-4

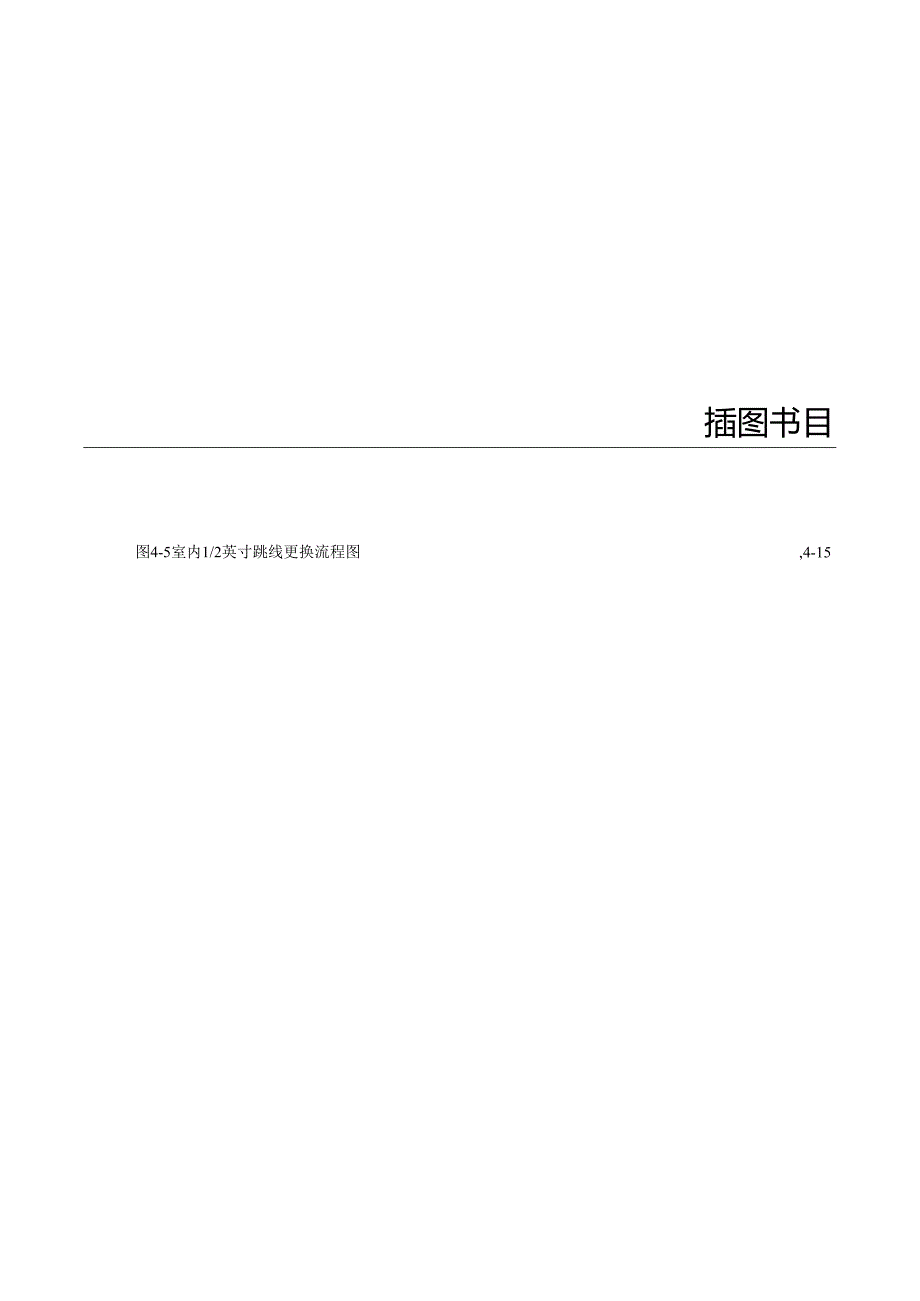

5、处理故障中继线4-54.2 更换光纤4-5更换打算4-5更换流程图4-5更换步骤4-6更换后确认4-7处理故障光纤4-743更换电源线4-8更换打算4-8更换流程图4-8更换步骤4-10更换后确认4-11处理故障电源线4-114.4更换信号线4-11更换打算4-12更换流程图4-12更换步躲4-13更换后确认4-14处理故障信号线4-144.5更换室内1/2英寸跳线4-14更换打算4-14更换流程图4-14更换步骤4-15更换后确认4-16处理故障室内1/2英寸跳线4-16插图书目图2-1更换单板通用操作流程2-4图2-2单板拆卸步骤示意图2-4图23单板安装步骤示意图2-6图2-4拉手条上扳
6、手扣在插框上的示意图2-6图2-5DTMU更换流程图2-9图2-6DCCU更换流程图2-12图2-7DCSU更换流程图2-14图2-8DEMU更换流程图2-15图2-9DATU更换流程图2-17图2-10DTRU更换流程图2-19图2-11DDPU更换流程图2-22图2-12DFCU更换流程图2-24图2-13DCOM更换流程图2-26图2-14DE1.C更换流程图2-28图2-15DM1.C更换流程图2-31图2-16DSAC更换流程图2-33图3-1FANBox更换流程图3-3图3-2基站天线更换流程图3-6图3-3塔放更换流程图3-9图3-4防尘网更换流程图3-12图3-5电源BUSBA

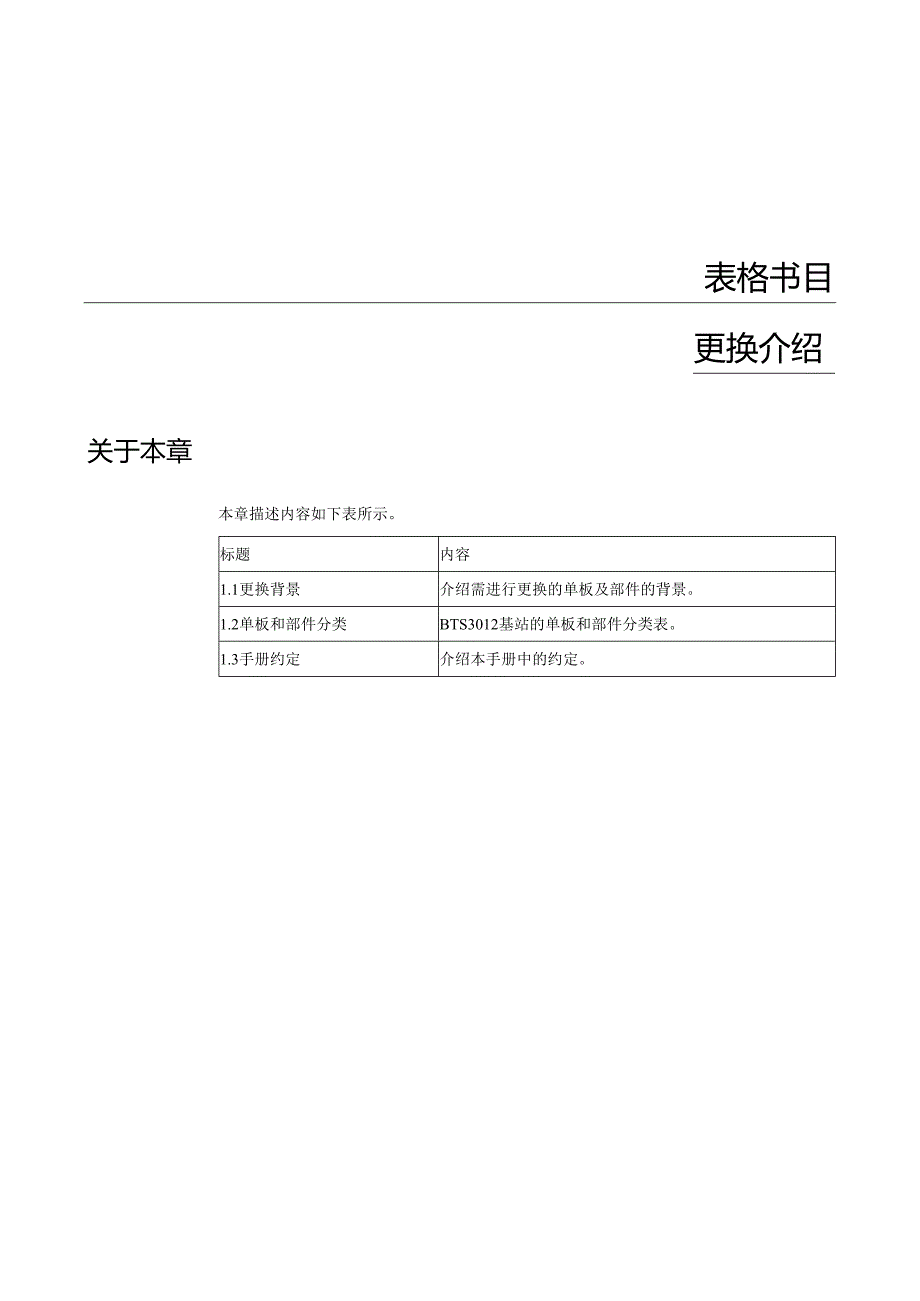

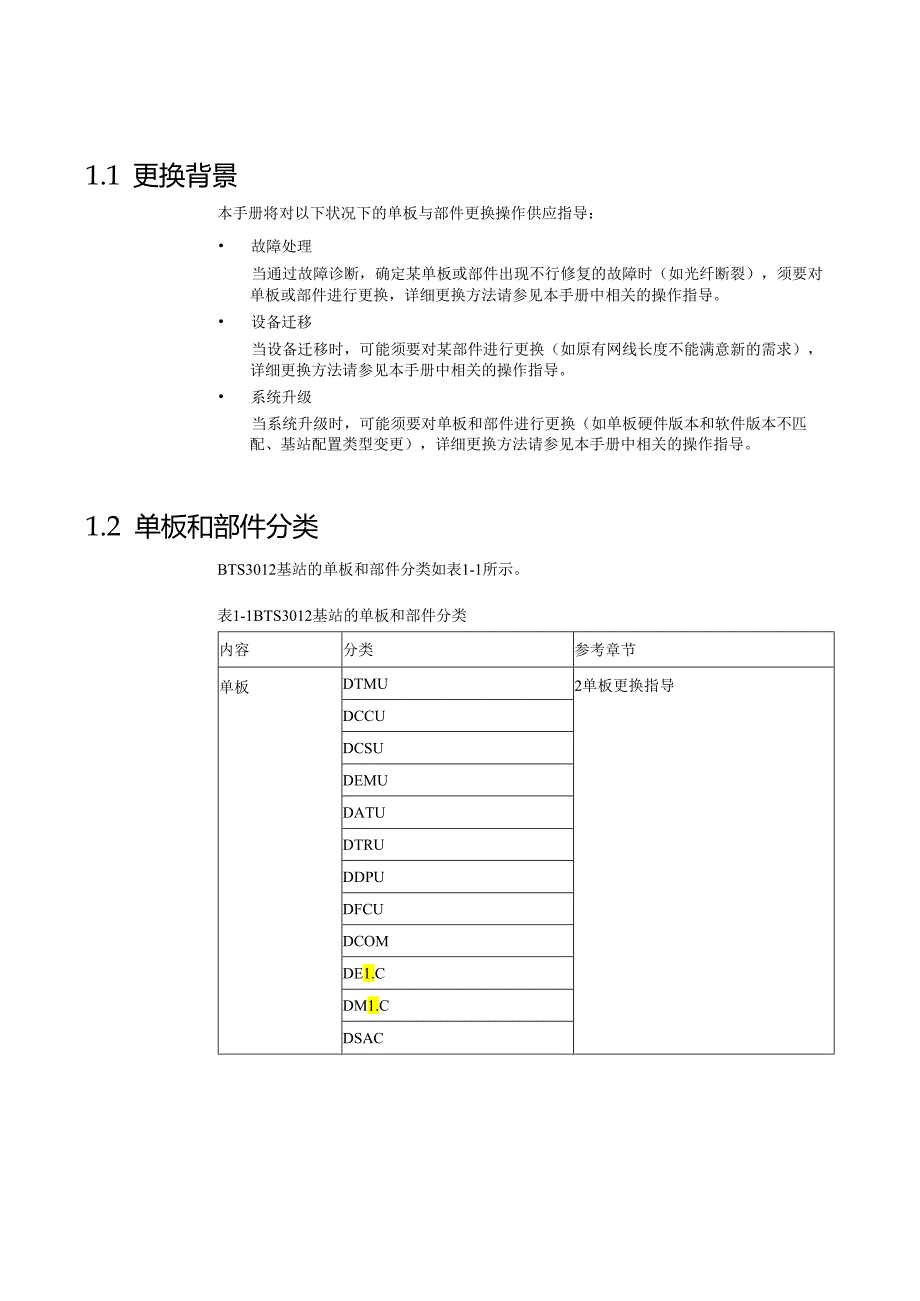

7、R开关更换流程图3-14图4-1中继线更换流程图4-3图4-2光纤更换流程图4-6图4-3电源线更换流程图4-9图4-4信号线更换流程图4-13,4-15图4-5室内1/2英寸跳线更换流程图表格书目表1-1BTS3012基站的单板和部件分类1-2表2-1单板列表2-2表4-1中继线列表4-2表4-2BTS3012信号线种类及其连接关系4-11关于本章更换介绍标题内容1.1更换背景介绍需进行更换的单板及部件的背景。1.2单板和部件分类BTS3012基站的单板和部件分类表。1.3手册约定介绍本手册中的约定。本章描述内容如下表所示。1.1 更换背景本手册将对以下状况下的单板与部件更换操作供应指导：
8、故障处理当通过故障诊断，确定某单板或部件出现不行修复的故障时（如光纤断裂），须要对单板或部件进行更换，详细更换方法请参见本手册中相关的操作指导。 设备迁移当设备迁移时，可能须要对某部件进行更换（如原有网线长度不能满意新的需求），详细更换方法请参见本手册中相关的操作指导。 系统升级当系统升级时，可能须要对单板和部件进行更换（如单板硬件版本和软件版本不匹配、基站配置类型变更），详细更换方法请参见本手册中相关的操作指导。1.2 单板和部件分类BTS3012基站的单板和部件分类如表1-1所示。表1-1BTS3012基站的单板和部件分类内容分类参考章节单板DTMU2单板更换指导DCCUDCSUDEMUD
9、ATUDTRUDDPUDFCUDCOMDE1.CDM1.CDSAC内容分类参考章节部件FANBox3部件更换指导基站天线塔放防尘网电源BUSBAR开关外部线缆中继线4线缆更换指导光纤电源线信号线室内1/2英寸跳线1.3 手册约定本手册中的更换流程图描述的是单板或部件更换的主要操作，例行性的操作（如佩带防静电腕带、取下防静电腕带、更换后确认和处理故障单板等）将不在流程图中体现。单板更换指导关于本章本章描述内容如下表所示。标题内容2.1更换单板通用操作介绍更换单板的通用截好操作步骤。2.2更换DTMU介绍更换DTMU的基本操作步骤。2.3更换DeCU介绍更换DCCU的基本操作步骤。2.4更换DCS
10、U介绍更换DCSU的基本操作步骤。2.5更换DEMU介绍更换DEMU的基本操作步骤。2.6更换DATU介绍更换DATU的基本操作步骤。2.7更换DTRU介绍更换DTRU的基本操作步骤。2.8更换DDPU介绍更换DDPU的基本操作步骤。2.9更换DFCU介绍更换DFCU的基本操作步骤。2.10更换DCOM介绍更换DCOM的基本操作步骤。2.11更换DE1.C介绍更换DTMU的基本操作步骤。2.12更换DM1.C介绍更换DM1.C的基本操作步骤。2.13更换DSAC介绍更换DSAU的基本操作步骤。2.1更换单板通用操作BTS3012中各单板的更换操作具有确定的通用性，本节将介绍通用的更换操作。注意
11、 凡有接触机柜（包括单板、模块、线缆、机柜部件）的操作都必需佩戴防静电腕带，腕带应正确接地。 在拆卸和安装单板全程中避开用手触碰印制电路板和除跳线、拨码开关以外的器件，以防损坏单板。 由于公共框单板上的紧固螺钉为M3螺钉，拧螺钉时请选用直径为6mm的2号十字螺丝刀。若不清晰十字螺丝刀的型号，建议按从大直径到小直径的依次依次试用螺丝刀，直到找到匹配的或稍大于螺钉顶部十字槽尺寸的型号。请勿运用型号小于2号的螺丝刀，以防拧花螺钉十字槽，致使螺钉无法拧松。BTS3012中可更换的单板如表2-1所示。表2-1单板列表所属机框单板英文名单板中文名单板英文全称公共框DTMU定时/传输和管理单元Transmi
12、ssionZTimingZManagementUnitforDTRUBTSDCCU信号转接板CableConnectionUnitforDTRUBTSDCSU并柜信号转接板CombinedcabinetSignalconnectionUnitforDTRUBTSDEMU环境监控板EnvironmentMonitoringUnitforDTRUBTSDATU天线&塔放限制板AntennaandTMAControlUnitforDTRUBTSDTRU框DTRU收发信机模块Double-TransceiverUnitDAFU框DDPU双双工单元Dual-DuplexerUnitforDTRUBTSD
13、FCU空腔合路滤波器FilterCombinerUnitforDTRUBTSDCOM合路单元CombiningUnitforDTRUBTS所属机框单板英文名单板中文名单板英文全称机顶框DE1.CEl信号防雷卡ElSignal1.ightning-ProtectionCardforDTRUBTSDM1.C监控信号防雷卡MonitorSignal1.ightning-ProtectionCardforDTRUBTSDSAC扩展信号接入卡SignalAccessCardforDTRUBTS2.1.1更换打算在更换单板之前，须要做以下打算工作： 确认更换单板是否中断业务和是否允许中断业务。 在更换单板或单板断电前做好故障信息的提取工作。 确定须要更换的单板属于哪一个插框，哪一个槽位。 确认要更换单板的型号和数量。 查看版本说明书，确认新单板的硬件版本是否符合版本配套关系。 若单板上有拨码开关，确认新单板的拨码开关设置和故障单板的保持一样。 打算机柜前门钥匙和更换中运用的工具（如：2号十字螺丝刀、扎带、标签等）。 将打算好的物品运抵更换现场。2.1.2 更换流程图更换单板通用操作流程如图2-1所示。
