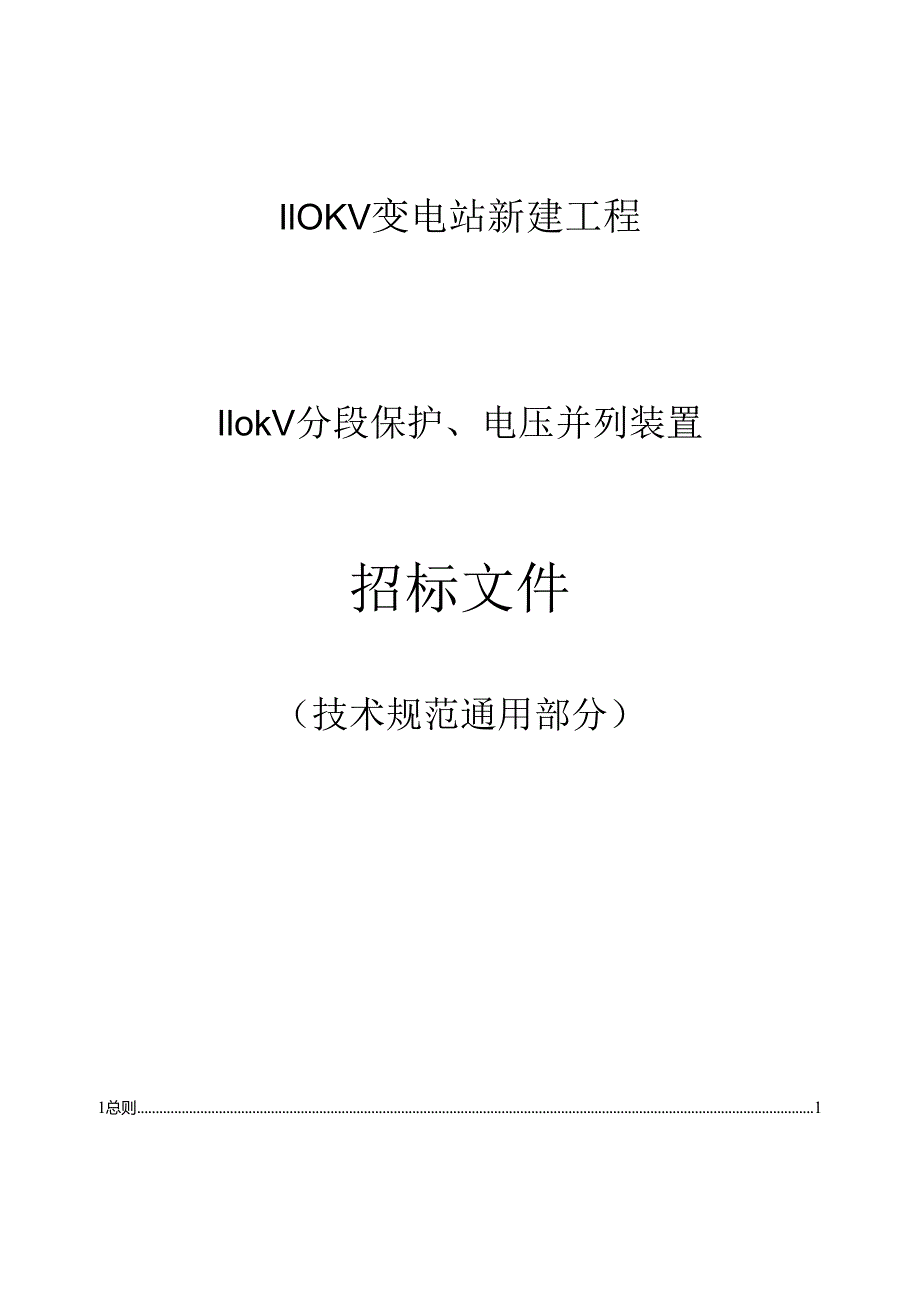

1、IlOKV变电站新建工程IlokV分段保护、电压并列装置招标文件（技术规范通用部分）1总则11.1 引言11.2 供方职责12技术规范要求12.1 使用环境条件12.2 保护装置额定参数12.3 装置功率消耗22.4 IlOkV分段保护装置总的技术要求22.5 IIOkV分段保护装置具体要求42.6 电压并列装置具体技术要求42.7 柜结构的技术要求43试验53.1 试验要求53.2 性能试验53. 3现场试验54技术服务、设计联络、工厂检验和监造54.1 卖方提供的样本和资料54.2 技术资料，图纸和说明书格式54.3 供确认的图纸54.4 买卖双方设计的图纸64.5 其他资料和说明书64.

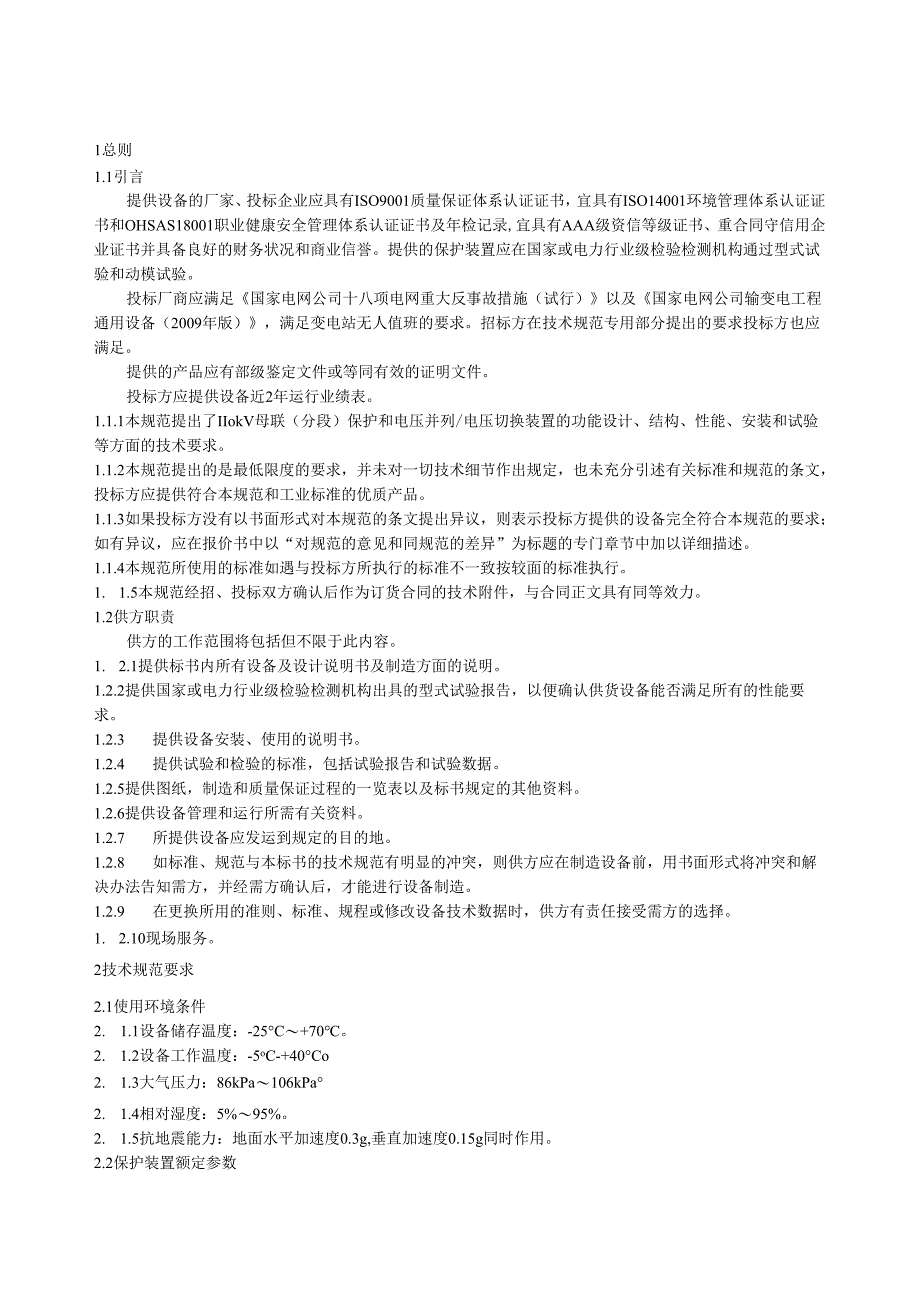

2、6 卖方提供的数据64.7 图纸和资料分送单位、套数和地址64.8 设计联络会议64.9 工厂验收和现场验收64.10 10质量保证74.11 项目管理74.12 12现场服务74.13 13售后服务74.14 备品备件，专用工具，试验仪器81总则1.1引言提供设备的厂家、投标企业应具有ISO9001质量保证体系认证证书，宜具有ISO14001环境管理体系认证证书和OHSAS18001职业健康安全管理体系认证证书及年检记录,宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。提供的保护装置应在国家或电力行业级检验检测机构通过型式试验和动模试验。投标厂商应满足国家电网
3、公司十八项电网重大反事故措施（试行）以及国家电网公司输变电工程通用设备（2009年版），满足变电站无人值班的要求。招标方在技术规范专用部分提出的要求投标方也应满足。提供的产品应有部级鉴定文件或等同有效的证明文件。投标方应提供设备近2年运行业绩表。1.1.1本规范提出了IIokV母联（分段）保护和电压并列/电压切换装置的功能设计、结构、性能、安装和试验等方面的技术要求。1.1.2本规范提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规范和工业标准的优质产品。1.1.3如果投标方没有以书面形式对本规范的条文提出异议，则表示投标方提供的设备完全
4、符合本规范的要求；如有异议，应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。1.1.4本规范所使用的标准如遇与投标方所执行的标准不一致按较面的标准执行。1. 1.5本规范经招、投标双方确认后作为订货合同的技术附件，与合同正文具有同等效力。1.2供方职责供方的工作范围将包括但不限于此内容。1. 2.1提供标书内所有设备及设计说明书及制造方面的说明。1.2.2提供国家或电力行业级检验检测机构出具的型式试验报告，以便确认供货设备能否满足所有的性能要求。1.2.3 提供设备安装、使用的说明书。1.2.4 提供试验和检验的标准，包括试验报告和试验数据。1.2.5提供图纸，制造
5、和质量保证过程的一览表以及标书规定的其他资料。1.2.6提供设备管理和运行所需有关资料。1.2.7 所提供设备应发运到规定的目的地。1.2.8 如标准、规范与本标书的技术规范有明显的冲突，则供方应在制造设备前，用书面形式将冲突和解决办法告知需方，并经需方确认后，才能进行设备制造。1.2.9 在更换所用的准则、标准、规程或修改设备技术数据时，供方有责任接受需方的选择。1. 2.10现场服务。2技术规范要求2.1使用环境条件2. 1.1设备储存温度：-25C+70。2. 1.2设备工作温度：-5oC-+40Co2. 1.3大气压力：86kPa106kPa2. 1.4相对湿度：5%95%。2. 1.
6、5抗地震能力：地面水平加速度0.3g,垂直加速度0.15g同时作用。2.2保护装置额定参数2.2.1额定直流电源：220V(IlOV)o2.2.2额定交流电流：5AZlAo2.2,3额定交流电压：100V5(相电压)。2.2.4额定频率：50Hzo2. 2.5打印机工作电源：交流220V,50HzO2.3 装置功率消耗2. 3.1装置交流消耗：交流电流回路功率消耗每相不大于0.5VA(n=1A)或IVA(Zn=5A),交流电压回路功率消耗(额定电压下)每相不大于1VA,供方投标时必须提供确切数值。3. 3.2装置直流消耗：当正常工作时，不大于50W；当保护动作时，不大于80W。供方投标时必须提
7、供确切数值。2.4 IlOkV分段保护装置总的技术要求2.4.1环境温度在-5C+40C时，装置应能满足规范书所规定的精度。2.4.2环境温度在-I(TC+45时，装置应能正常工作。2.4.3装置至少应满足最新版本的以下规定、规范和标准的要求，但不限于以下规范和标准：标准号标准名称GB/T191包装储运图示标志GB/T2423电工电子产品环境试验GB/T4598.17射频场感应的传导骚扰抗扰度GB4598.18浪涌抗扰度试验GB4858电气继电器的绝缘试验GB6162鄢态继电器及保护装置的电气干扰试验GB/T7261继电器和继电保护装置基本试验方法GB/T11287量度继电和保护装置的振动、冲
8、击、碰撞和地震试验GBfT14285继电保护和安全自动装置技术规程GB/T14537量度继电器和保护装置的冲击和碰撞试验GB14598.9辐射电磁场骚扰试验GB/T14598.10快速瞬变干扰试验GB/T14598.13IMHz脉冲群干扰试验GB/T14598.14静电放电试验GB/T14598.19工频抗扰度试验D1./T478静态继电保护及安全自动装置通用技术条件GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2鄢电放电抗扰度试验GB/T17626.3射频电磁场轴射抗扰度试验GB17626.4浪涌(冲击)抗扰度试验GB/T17626.5电快速瞬变脉冲群抗扰度试
9、验GB/T17626.6射频场感应的传导骚扰抗扰度表（续）标准号标准名称GB17626.8工频磁场的抗扰度试验GB/T17626.9脉冲磁场的抗扰度试验GB/T17626.10阻尼振荡磁场的抗扰度试验GBZT17626.11电压暂降、短时中断和电压变化抗扰度试验GB/T17626.12振荡波抗扰度试验DITT769电力系统微机继电保护技术导则D1.fT5136火力发电厂、变电所二次接线设计技术规程D1.TT667远动设备及系统第5部分第103篇继电保护设备信息接口配套标准D1.ZT720电力系统继电保护柜、屏通用技术条件Q/GDW161线路保护及辅助装置标准化设计规范国调2005222号国家电
10、网公司十八项电网重大反事故措施（试行）及继电保护专业重点实施要求2.4.4 在雷击过电压、一次回路操作、系统故障及其他强干扰作用下，不应误动和拒动。装置快速瞬变干扰试验、高频干扰试验，辐射电磁场干扰试验、冲击电压试验和绝缘试验应至少符合IEC标准。装置调试端口应带有光电隔离。2.4.5 保护柜与其他设备之间，应采用光电耦合或继电器触点进行连接，不应有电的直接联系。2.4.6 保护柜中的插件应接触可靠，并且有良好的互换性，以便检修时能迅速更换。2.4.7 装置应具有直流电源快速小开关，与装置安装在同一柜上。装置的逻辑回路应由独立的直流/直流变换器供电。直流电压消失时，装置不应误动，同时应有输出接
11、点以起动告警信号。直流回路应有监视直流回路电压消失的告警信号继电器。直流电源电压在80%115%额定值范围内变化时，装置应正确工作。在直流电源恢复（包括缓慢的恢复）到80%Ue时，直流逆变电源应能自动启动。直流电源波纹系数W5%时，装置应正确工作。拉合直流电源以及插拔熔丝发生重复击穿火花时，装置不应误动作。直流电源回路出现各种异常情况（如短路、断线、接地等）时装置不应误动作。2.4.8 4.8应提供标准的试验插件（包括保护装置本身具有的试验部件）及试验插头，以便对各套装置的输入和输出回路进行隔离或能通入电流、电压进行试验。另外，对每面柜的出口跳闸、闭锁信号等输入、输出回路应在柜面上有隔离措施，
12、以便在运行中分别断开。隔离及试验部件应考虑操作的方便性，隔离压板标签栏位置应安装在隔离件本体或隔离件下部。2.4.9 装置的出口回路、主要电路、装置异常及交直流消失等应有经常监视及自诊断功能以便在动作后启动告警信号、远动信号、事件记录等。2.4.10 4.10装置中跳闸出口回路动作信号及启动中央信号的接点应自保持，在直流电源消失后应能维持动作。只有当运行人员复归后，信号才能复归，复归按钮装在屏上的适当位置，以便于操作，并应有远方复归功能。用于远动信号和事件记录信号的接点不应保持。2.4.11装置中任一元件损坏时，装置不应误动作。2.4.12跳闸出口回路采用有触点继电器。跳闸出口继电器触点应有足
13、够容量，跳闸出口继电器触点的长期允许通过电流应不小于5A,在电感负荷的直流电路（r5ms）中的断开容量为50W。信号继电器触点的长期允许通过电流应不小于2A,在电感负荷的直流电路（5ms）中的断开容量为30W。2.4.13对于装置间不经附加判据直接启动跳闸的开入量，应经抗干扰继电器重动后开入；抗干扰继电器的启动功率应大于5W,动作电压在额定直流电源电压的55%70%范围内，额定直流电源电压下动作时间为10ms-35ms,应具有抗220V工频电压干扰的能力。2.4.14所提供的保护设备应能与变电站内继电保护运行及故障信息管理子站或直接与监控系统连接，供方应提供符合国家电网公司要求的通用规约文本。
14、保护装置向子站或监控系统提供的信息包括：保护的运行定值及控制字；保护的当前运行定值区；保护的动作信号、动作时间、故障相别；保护的自检状态，自检出错的类型，出错时刻；保护的当前压板状态；保护的当前模拟量。提供的保护装置应能保证接入变电站其他厂家的子站或监控系统，必要时应提供规约转换装置（包括在投标报价中），保护装置需具备3组通信接口（包括以太网或RS-485通信接口）和打印机接口。2.4.15保护装置应具备远方修改定值功能、软压板远方投退和定值区远方切换功能，其软压板远方投退功能不允许通过修改定值实现。2.4.16微机保护装置应具备通信网络对时和卫星时钟对时功能。应具备IRIG-B（DC）或脉冲
15、对时功能，并通过保护柜端子排接线。2.5IlOkV分段保护装置具体要求2.5.1装置功能要求。UOkV分段保护宜单独组屏（若IlOkV配置有备自投、电压并列装置，也可以与备自投、电压并列装置共组一面屏）。每面分段保护屏配置一套专用的、具备瞬时和延时跳闸功能的过电流保护装置（含操作功能）。分段保护装置中应包括母线充电保护，并带可长期投入的带延时的过流保护与零序过流保护，延时过流保护、充电保护分别经压板控制，充电保护应经电压闭锁。各项功能指标应满足相关的电力行业标准或国家标准的要求。分段断路器操作箱的功能要求：1）操作箱应具有断路器的一组三相跳闸回路及一组三相合闸回路，跳闸应具有自保持回路。2）操作箱应具有手跳、手合输入回路。3）操作箱应设有合闸位置、跳闸位置及操作电源监视回路。2.5.2保护装置显示故障报告应简洁明了。2.5.3打印机的交流电源：220Vo2.5.4每面保护屏有多台
