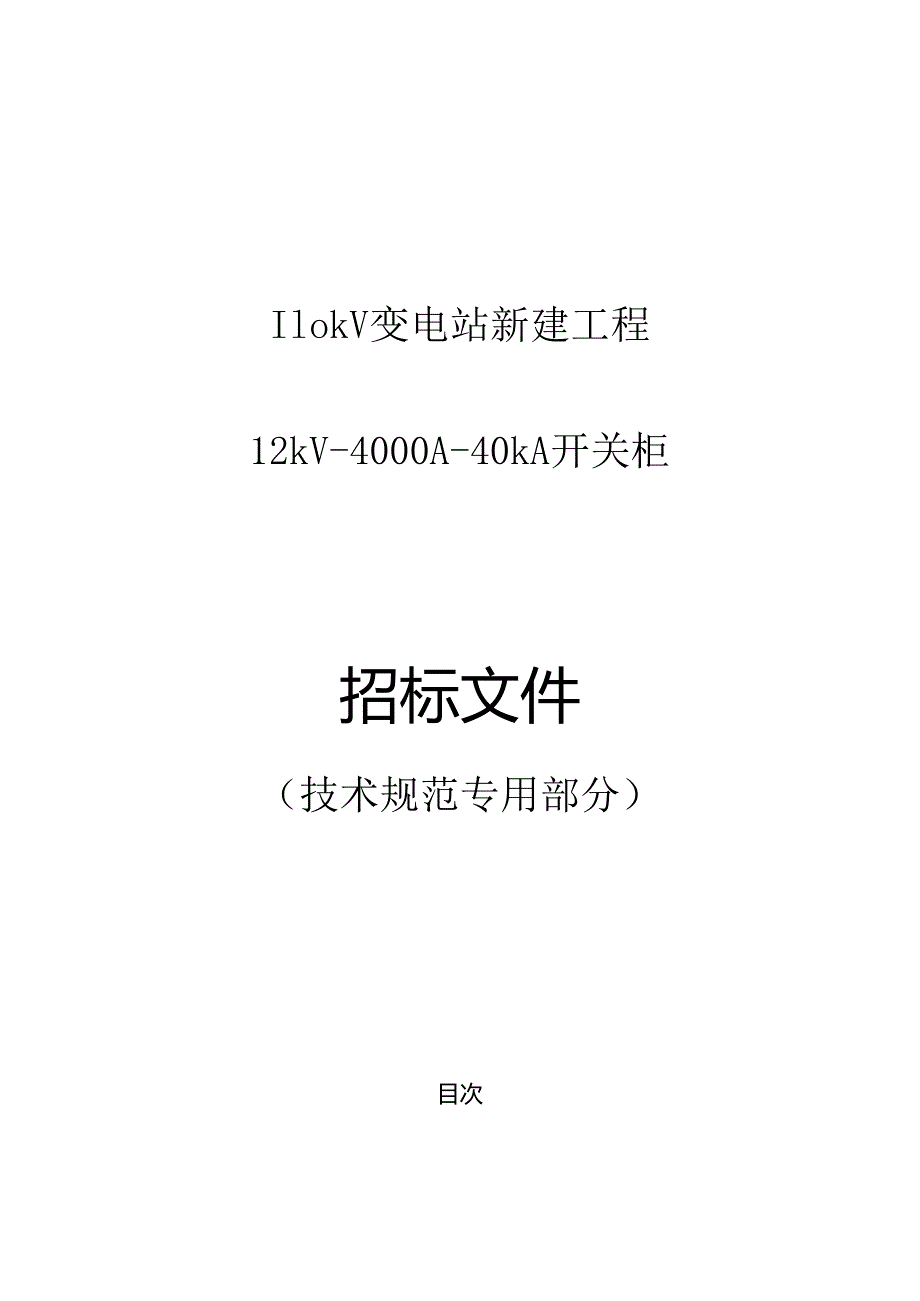

1、IlokV变电站新建工程12kV-4000A-40kA开关柜招标文件（技术规范专用部分）目次1标准技术参数表4512项目需求部分4572.1 货物需求及供货范围一览表4572.2 必需的备品备件、专用工具和仪器仪表供货表4572.3 图纸资料提交单位4582.4 工程概况4582.5 使用条件4582.6 项目单位要求值4593投标人响应部分4603.2 投标产品的销售及运行业绩表46033投标人需提供的设备图纸及资料4603.4 主要组部件材料4613.5 推荐的备品备件、专用工具和仪器仪表供货表4611标准技术参数表投标人应认真逐项填写技术参数响应表（见表1）中“投标人保证值”，不能空格，

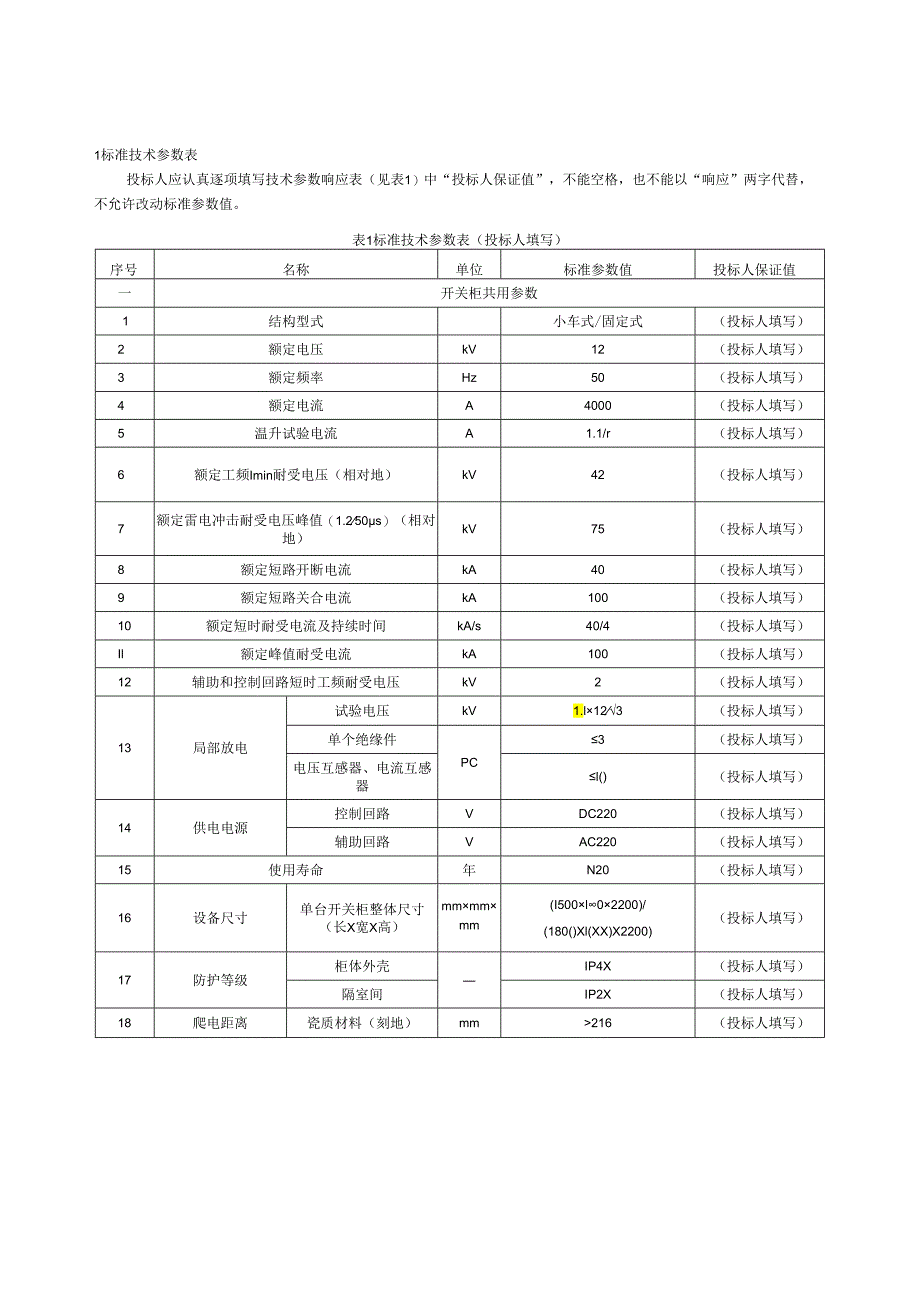

2、也不能以“响应”两字代替，不允许改动标准参数值。表1标准技术参数表（投标人填写）序号名称单位标准参数值投标人保证值一开关柜共用参数1结构型式小车式/固定式（投标人填写）2额定电压kV12（投标人填写）3额定频率Hz50（投标人填写）4额定电流A4000（投标人填写）5温升试验电流A1.1/r（投标人填写）6额定工频Imin耐受电压（相对地）kV42（投标人填写）7额定雷电冲击耐受电压峰值（1.250s）（相对地）kV75（投标人填写）8额定短路开断电流kA40（投标人填写）9额定短路关合电流kA100（投标人填写）10额定短时耐受电流及持续时间kA/s40/4（投标人填写）Il额定峰值耐受电流
3、kA100（投标人填写）12辅助和控制回路短时工频耐受电压kV2（投标人填写）13局部放电试验电压kV1.l123（投标人填写）单个绝缘件PC3（投标人填写）电压互感器、电流互感器l()（投标人填写）14供电电源控制回路VDC220（投标人填写）辅助回路VAC220（投标人填写）15使用寿命年N20（投标人填写）16设备尺寸单台开关柜整体尺寸（长X宽X高）mmmmmm(I500l02200)/(180()Xl(XX)X2200)（投标人填写）17防护等级柜体外壳IP4X（投标人填写）隔室间IP2X（投标人填写）18爬电距离瓷质材料（刻地）mm216（投标人填写）有机材料（对地）240（投标人填

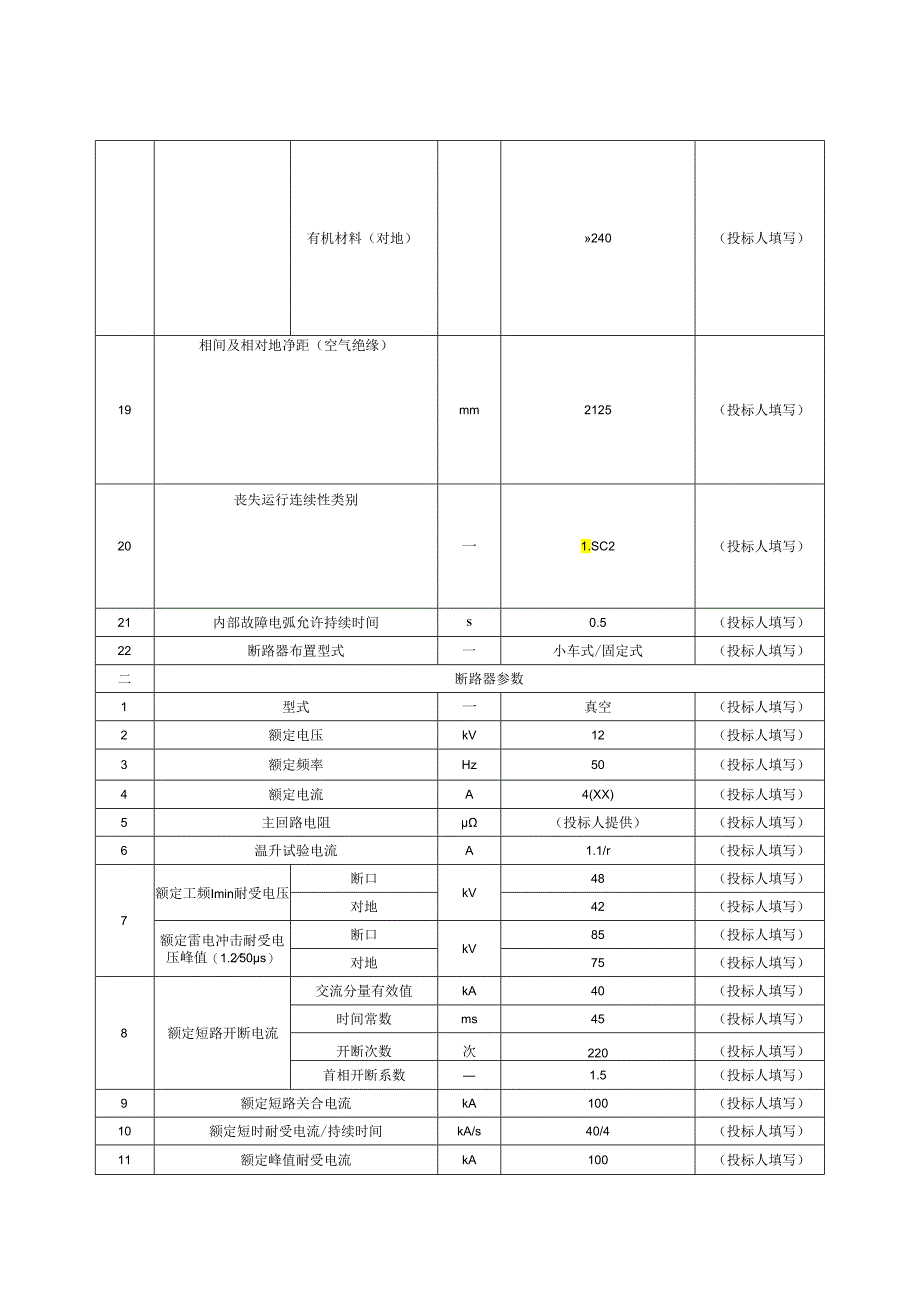

4、写）19相间及相对地净距（空气绝缘）mm2125（投标人填写）20丧失运行连续性类别一1.SC2（投标人填写）21内部故障电弧允许持续时间S0.5（投标人填写）22断路器布置型式一小车式/固定式（投标人填写）二断路器参数1型式一真空（投标人填写）2额定电压kV12（投标人填写）3额定频率Hz50（投标人填写）4额定电流A4(XX)（投标人填写）5主回路电阻（投标人提供）（投标人填写）6温升试验电流A1.1/r（投标人填写）7额定工频Imin耐受电压断口kV48（投标人填写）对地42（投标人填写）额定雷电冲击耐受电压峰值（1.250s）断口kV85（投标人填写）对地75（投标人填写）8额定短路开
5、断电流交流分量有效值kA40（投标人填写）时间常数ms45（投标人填写）开断次数次220（投标人填写）首相开断系数1.5（投标人填写）9额定短路关合电流kA100（投标人填写）10额定短时耐受电流/持续时间kA/s40/4（投标人填写）11额定峰值耐受电流kA100（投标人填写）12开断时间msW60（投标人填写）13合闸弹跳时间ms2（投标人填写）14分闸时间ms45（投标人填写）15合闸时间ms70（投标人填写）16重合闸无电流间隙时间ms300（投标人填写）17分/合闸平均速度分闸速度m/s（投标人提供）（投标人填写）合闸速度（投标人提供）（投标人填写）18分闸不同期性ms2（投标人填写
6、）19合闸不同期性ms2（投标人填写）20机械稳定性次100OO（投标人填写）21额定操作顺序馈线：O0.3sCO180sCO（投标人填写）受电及分段：018Os-CO180sCO22辅助和控制回路短时工频耐受电压kV2（投标人填写）23异相接地故障开断试验32倍额定短路开断电流（投标人填写）24容性电流开合试验（试验室）试验电流A电缆：25电容器组2400（投标人填写）试验电压kV1.4I23（投标人填写）Cl级：CC1：24X0CC2：24COBC1：24X0BC2：24CO一Cl级/C2级（投标人填写）C2级：CC1：48X0CC2：24X0和24XCOBC1：24X0BC2：80CO2
7、5操动机构型式或型号弹簧（投标人填写）操作方式三相机械联动（投标人填写）电动机电压VAC220（投标人填写）合闸操作电源额定操作电压VDC220（投标人填写）操作电压允许范困85%110%,30%不得动作（投标人填写）每相线圈数量只1（投标人填写）每只线圈涌电流A（投标人提供）（投标人填写）每只线圈稳态电流ADC220V,2.5A（投标人填写）分闸操作电源额定操作电压VDC220（投标人填写）操作电压允许范围65%110%,30%不得动作（投标人填写）每相线圈数量只1（投标人填写）每只线圈涌电流A（投标人提供）（投标人填写）每只线圈稳态电流ADC220V、2.5A（投标人填写）26备用辅助触点
8、数量对10常开，10常闭（投标人填写）开断能力DC220V,2.5A（投标人填写）弹簧机构储能时间S20（投标人填写）27真空灭弧室真空度PaW1.33X10-3（投标人填写）三隔离开关参数（如果有）1型式/型号（投标人提供）（投标人填写）2额定电流A4000（投标人填写）3主回路电阻（投标人提供）（投标人填写）4温升试验电流A1.1/r（投标人填写）5额定工频Imin耐受电压断口kV48（投标人填写）对地42（投标人填写）额定雷电冲击耐受电压峰值（1.250s）断口kV85（投标人填写）对地75（投标人填写）6额定短时耐受电流及持续时间kA/s40/4（投标人填写）7额定峰值耐受电流kA10
9、0（投标人填写）8分/合闸时间分闸时间ms（投标人提供）（投标人填写）合闸时间（投标人提供）（投标人填写）9分/合闸平均速度分闸速度m/s（投标人提供）（投标人填写）合闸速度（投标人提供）（投标人填写）10机械稳定性次2000（投标人填写）11操动机构型式或型号电动并可手动/手动（投标人填写）电动机电压VAC220（投标人填写）控制电压VAC220（投标人填写）允许电压变化范围85%11O%（投标人填写）操作方式三相机械联动（投标人填写）备用辅助触点数量对10常开，10常闭（投标人填写）开断能力DC220V2.5A（投标人填写）四接地开关参数1额定短时耐受电流及持续时间kA/s40/4（投标人
10、填写）2额定峰值耐受电流kA100（投标人填写）3额定关合电流（如要求）kAI(X)（投标人填写）表1（续）序号名称单位标准参数值投标人保证值4额定关合次数（如要求）次2（投标人填写）5机械稔定性次22000（投标人填写）6操动机构型式或型号电动并可手动/手动（投标人填写）电动机电压VAC220（投标人填写）控制电压VAC220（投标人填写）允许电压变化范困85%110%（投标人填写）操作方式三相机械联动（投标人填写）备用辅助触点数量对8常开，8常闭（投标人填写）开断能力DC220V,2.5A（投标人填写）H.电流互感器参数1型式或型号电磁式（投标人填写）2绕组1额定电流比见接线图（投标人填写
11、）额定负荷一见接线图（投标人填写）准确级见接线图（投标人填写）绕组2额定电流比见接线图（投标人填写）额定负荷一见接线图（投标人填写）准确级见接线图（投标人填写）绕组3额定电流比见接线图（投标人填写）额定负荷见接线图（投标人填写）准确级见接线图（投标人填写）绕组4额定电流比见接线图（投标人填写）额定负荷见接线图（投标人填写）准确级见接线图（投标人填写）六零序电流互感器1型式电磁式（投标人填写）2额定电流比见接线图（投标人填写）3额定负荷VA见接线图（投标人填写）七电压互感器参数1型式或型号一电磁式（投标人填写）2额定电压比10/3：0.1/：0.1/3：0.1/6：0.1/3（投标人填写）3准确级O.2O.5(3P)O.5(3P)3P（投标人填写）4接线级别Ynyy（投标人填写）5额定容量VA见接线图（投标人填写）6三相不平衡度V1（投标人填写）表1（续）序号名称单位标准参数值投标人保证值7低压绕组Imin工频耐压kV2（投标人填写）8额定电压因数1.2倍连续，1.9倍8h（投标人填写）八避雷器参数I型式复合绝缘金属氧化物
