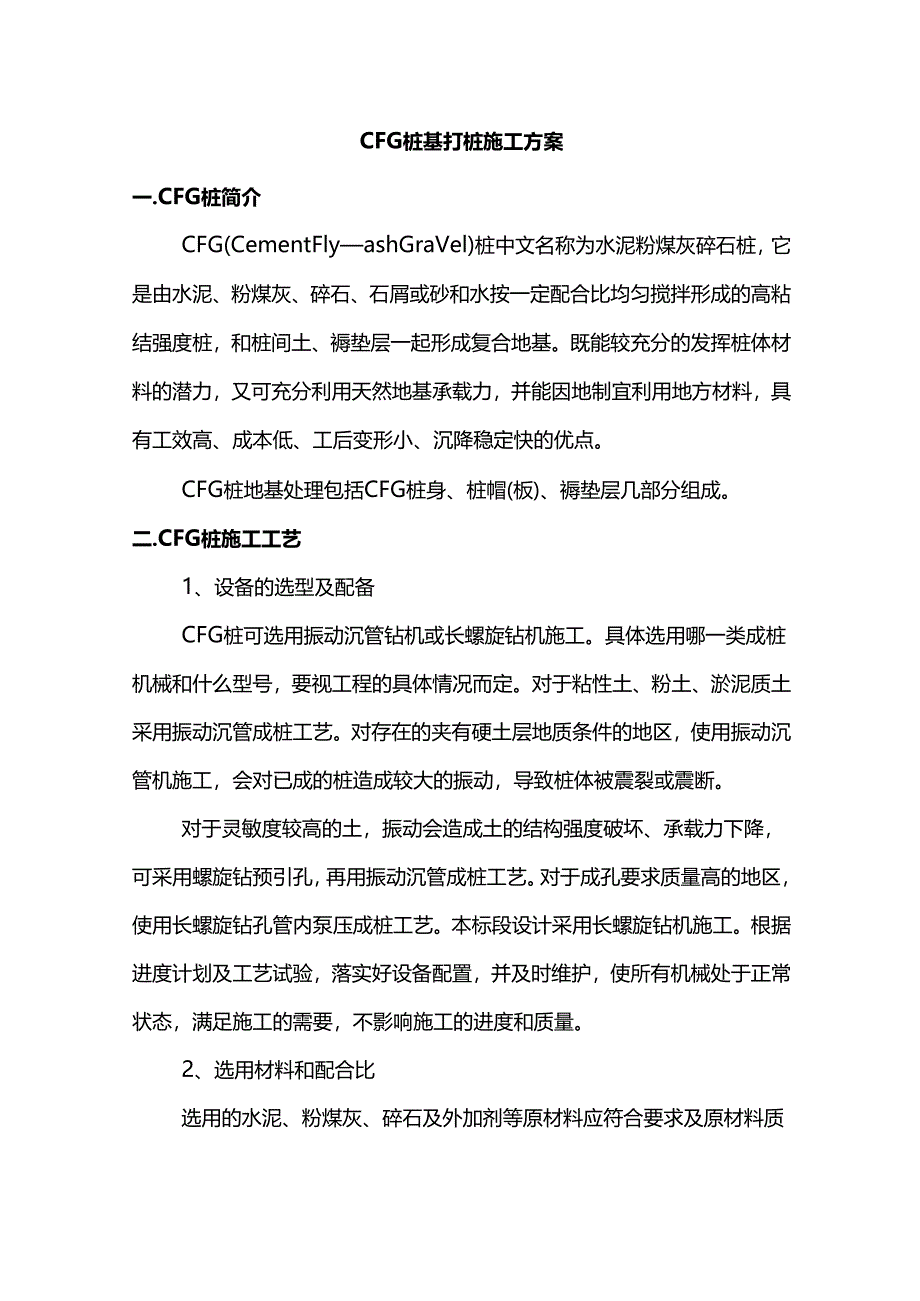

1、CFG桩基打桩施工方案一.CFG桩简介CFG(CementFlyashGraVel)桩中文名称为水泥粉煤灰碎石桩，它是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。既能较充分的发挥桩体材料的潜力，又可充分利用天然地基承载力，并能因地制宜利用地方材料，具有工效高、成本低、工后变形小、沉降稳定快的优点。CFG桩地基处理包括CFG桩身、桩帽(板)、褥垫层几部分组成。二.CFG桩施工工艺1、设备的选型及配备CFG桩可选用振动沉管钻机或长螺旋钻机施工。具体选用哪一类成桩机械和什么型号，要视工程的具体情况而定。对于粘性土、粉土、淤泥质土采用振动

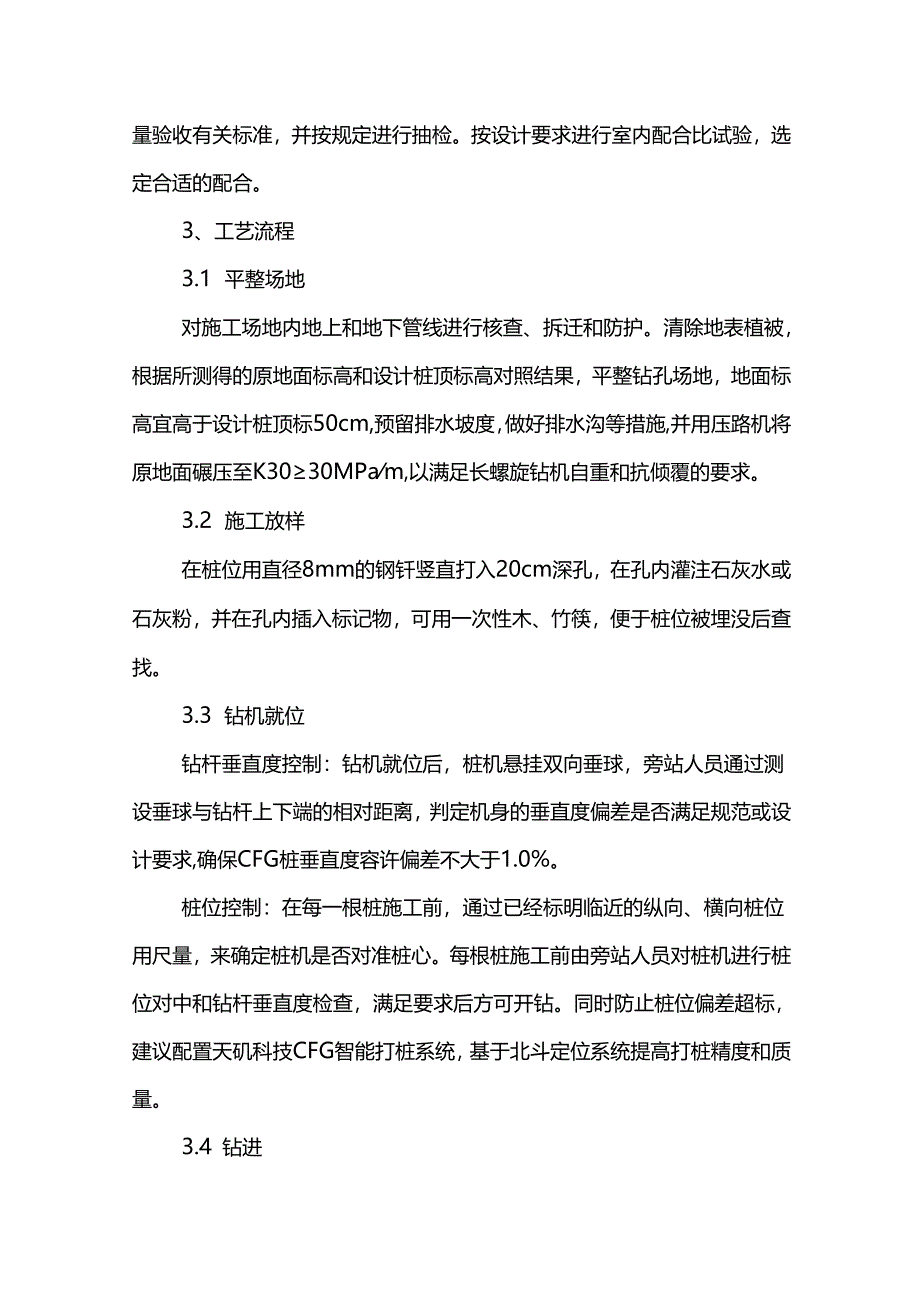

2、沉管成桩工艺。对存在的夹有硬土层地质条件的地区，使用振动沉管机施工，会对已成的桩造成较大的振动，导致桩体被震裂或震断。对于灵敏度较高的土，振动会造成土的结构强度破坏、承载力下降，可采用螺旋钻预引孔，再用振动沉管成桩工艺。对于成孔要求质量高的地区，使用长螺旋钻孔管内泵压成桩工艺。本标段设计采用长螺旋钻机施工。根据进度计划及工艺试验，落实好设备配置，并及时维护，使所有机械处于正常状态，满足施工的需要，不影响施工的进度和质量。2、选用材料和配合比选用的水泥、粉煤灰、碎石及外加剂等原材料应符合要求及原材料质量验收有关标准，并按规定进行抽检。按设计要求进行室内配合比试验，选定合适的配合。3、工艺流程3.
3、1 平整场地对施工场地内地上和地下管线进行核查、拆迁和防护。清除地表植被，根据所测得的原地面标高和设计桩顶标高对照结果，平整钻孔场地，地面标高宜高于设计桩顶标50cm,预留排水坡度，做好排水沟等措施,并用压路机将原地面碾压至K3030MPam,以满足长螺旋钻机自重和抗倾覆的要求。3.2 施工放样在桩位用直径8mm的钢钎竖直打入20cm深孔，在孔内灌注石灰水或石灰粉，并在孔内插入标记物，可用一次性木、竹筷，便于桩位被埋没后查找。3.3 钻机就位钻杆垂直度控制：钻机就位后，桩机悬挂双向垂球，旁站人员通过测设垂球与钻杆上下端的相对距离，判定机身的垂直度偏差是否满足规范或设计要求,确保CFG桩垂直度容

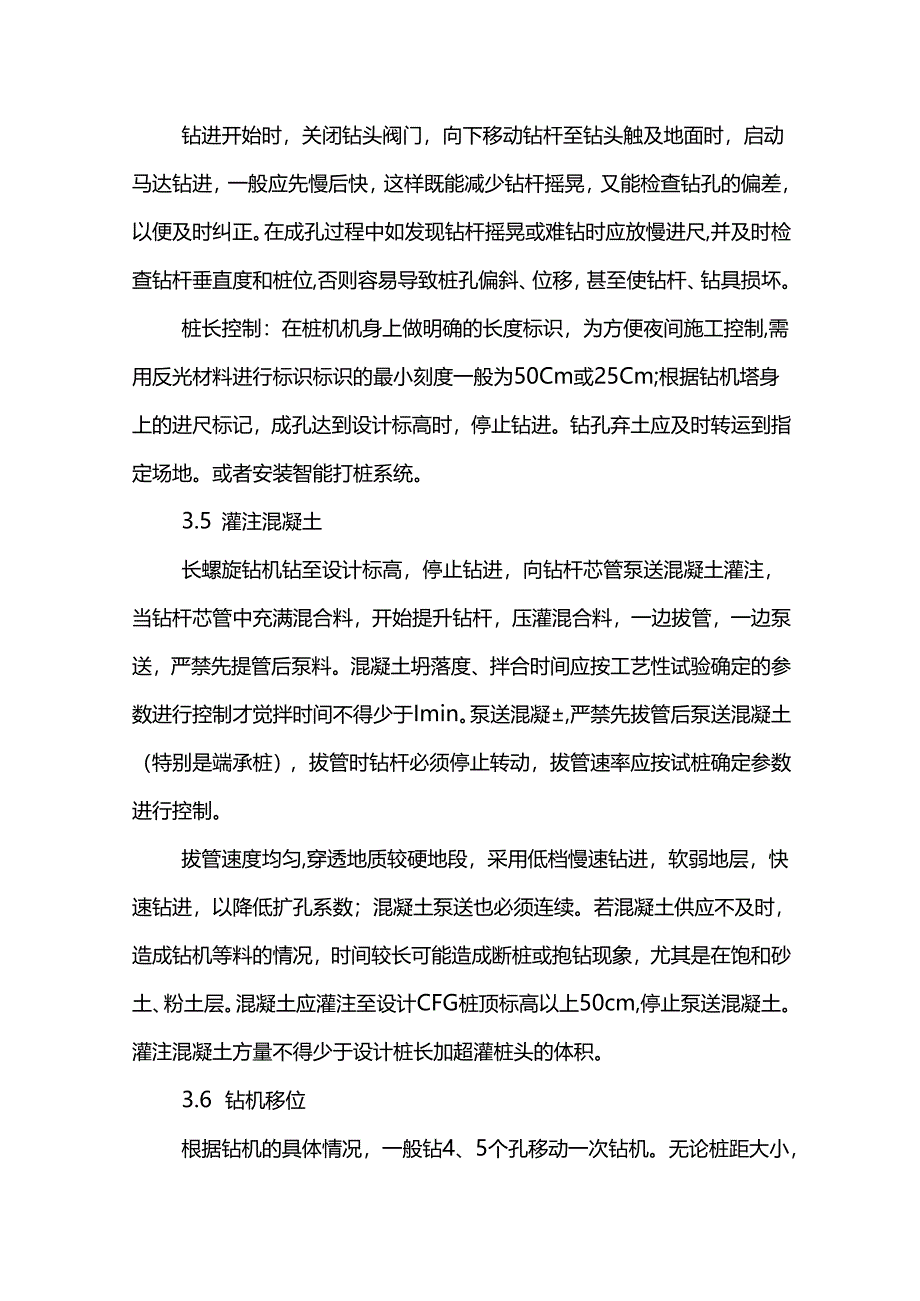

4、许偏差不大于1.0%。桩位控制：在每一根桩施工前，通过已经标明临近的纵向、横向桩位用尺量，来确定桩机是否对准桩心。每根桩施工前由旁站人员对桩机进行桩位对中和钻杆垂直度检查，满足要求后方可开钻。同时防止桩位偏差超标，建议配置天矶科技CFG智能打桩系统，基于北斗定位系统提高打桩精度和质量。3.4 钻进钻进开始时，关闭钻头阀门，向下移动钻杆至钻头触及地面时，启动马达钻进，一般应先慢后快，这样既能减少钻杆摇晃，又能检查钻孔的偏差，以便及时纠正。在成孔过程中如发现钻杆摇晃或难钻时应放慢进尺,并及时检查钻杆垂直度和桩位,否则容易导致桩孔偏斜、位移，甚至使钻杆、钻具损坏。桩长控制：在桩机机身上做明确的长度标
5、识，为方便夜间施工控制,需用反光材料进行标识标识的最小刻度一般为50Cm或25Cm;根据钻机塔身上的进尺标记，成孔达到设计标高时，停止钻进。钻孔弃土应及时转运到指定场地。或者安装智能打桩系统。3.5 灌注混凝土长螺旋钻机钻至设计标高，停止钻进，向钻杆芯管泵送混凝土灌注，当钻杆芯管中充满混合料，开始提升钻杆，压灌混合料，一边拔管，一边泵送，严禁先提管后泵料。混凝土坍落度、拌合时间应按工艺性试验确定的参数进行控制才觉拌时间不得少于Imin。泵送混凝,严禁先拔管后泵送混凝土（特别是端承桩），拔管时钻杆必须停止转动，拔管速率应按试桩确定参数进行控制。拔管速度均匀,穿透地质较硬地段，采用低档慢速钻进，软
6、弱地层，快速钻进，以降低扩孔系数；混凝土泵送也必须连续。若混凝土供应不及时，造成钻机等料的情况，时间较长可能造成断桩或抱钻现象，尤其是在饱和砂土、粉土层。混凝土应灌注至设计CFG桩顶标高以上50cm,停止泵送混凝土。灌注混凝土方量不得少于设计桩长加超灌桩头的体积。3.6 钻机移位根据钻机的具体情况，一般钻4、5个孔移动一次钻机。无论桩距大小，均不宜从四周转向圈内推进施工，因为这样限制了桩间土向外的侧向变形，容易造成土体大面积隆起，断桩的可能性较大，可采用由中心向外推进或一边向另一边推进的方案。当地下出现软弱层,发生窜孔现象时，钻机应采用跳孔作业，待相邻位置混合料凝固后,再钻相邻桩位。建议安装天
7、矶科技CFG智能打桩系统，基于北斗定位精度可达厘米级别。3.7 清除钻泥钻泥在钻孔过程中必须随时清除，钻机移位后把剩余的钻泥清除。应当注意：除50小型挖掘机外，任何机械设备不得进入CFG桩钻孔灌注场地。挖土时不得扰动设计桩顶标高以下的桩间原土。不得挖动已经灌注的CFG桩,使桩头破坏。3.8 自然养护CFG桩都埋在地面以下，桩顶有湿黏土封顶，无需专门养护。桩灌注完成后混合料龄期达14天后方能进行桩间土开挖、清理。自然养护期间必须保护钻孔灌注现场，任可机械不得进入钻孔灌注区。3.9 截桩头和开挖桩间土桩间土开挖时，挖掘机易碰撞桩头造成浅层断桩，施工中采取桩头两次截桩方案，避免人为造成桩头破坏：一是
8、在CFG桩灌注完成后已凝固之前，湿截桩即采用小挖掘机将桩头硅和钻泥一起清理出去，留3050cm不截，强度达到80%后，使用小挖掘机（斗宽0.6m）开挖桩间土，使用改装后的切割机进行切割，减少对桩体的破坏，切割完成后，断面平整。3.10桩的检测桩身完整性检测：CFG桩桩身完整性采用低应变动力试验检测。根据检测结果判定桩身完整性。桩身低应变检测：CFG桩混合料强度，每台班制作混合料标准立方体试件1组，进行28d标准养护后，进行试件抗压强度检测。根据检测结果判定其质量情况。堆载法地基承载力检测：CFG桩复合地基静力载荷试验分别进行单桩、复合地基载荷试验，计算沉降与承载力。检验数量：桩数的0.2%,且
9、不少于3根。=CFG桩质量控制措施施工中严格按照设计配合比进行，每台钻机每台班随机抽取混凝土试件一组，根据抗压强度作为混合料强度判定标准；钻机进场后先用钢尺检查钻机钻杆的直径，钻杆直径不小于设计桩径，钻机主塔高度大于桩长5m左右;开钻前放出控制桩位，对钻机人员进行技术交底，钻机人员根据控制桩位，用钢尺放出每根桩位。开钻前根据桩基设计桩长和桩头保护层厚度，在钻机主塔位置作明显标记，作为控制钻机钻进深度的依据。钻机到位后，指挥人员指挥钻机调整位置，利用机架上悬挂的两个方向垂直标确定钻机垂直度满足要求；在CFG桩开始施工时，担心逐桩施工会造成串孔，用隔桩跳打的施工方式，但是隔桩跳打时，第二遍桩机就位
10、又容易对已施工的桩的挤压破坏，应根据地质不同选用跳打和逐桩打。CFG桩在灌注磅时，上部1-3米因为硅的压力变小，磅中有细微气泡排不出来，而CFG桩的主要受力部分都在上部，因此上部桩体的不密实，极易造成桩在工程使用过程中的破坏，解决办法，一是在施工完成后,已凝固之前使用振捣棒振捣上部硅,加强硅的密实性；二是加强硅的坍落度控制，坍落度过小易造成蜂窝现象。拔管速率的控制：拔管速率太快将造成成桩桩径偏小或缩径断桩，而拔管速率过慢又会造成水泥浆分布不均，桩顶浮浆过多，桩身强度不足和形成混合料离析现象，导致桩身强度不足。施工时，应严格控制拔管速率，拔管速度一般控制在22.5mmin比较适宜，此处的拔管速度
11、为线速度，不是平均速度，如遇淤泥或淤泥质土，拔管速率适当放慢。拔管过程不允许反插。1.断桩的原因分析和处理：断桩，是指CFG桩成桩后，桩身混凝土面不连续，中间有垂直于桩中心轴线的开裂或间隔。断桩是CFG桩最大的质量事故。断桩的原因有很多，主要有：施工保护不够，有大型工程机械在强度未达到的CFG桩区域运行，使桩被压断或把桩头压碎；长螺旋钻机的排气阀被堵；灌注混凝土时，混凝土灌注供应不及时；地质原因，地下水丰富，易产生断桩；拔管和泵送混凝土配合不和谐；截除桩头时操作不当遭到破坏。2、防止断桩的方法对于施工保护不足造成断桩，最有效的方法是加强已经灌注CFG桩区域的保护，用钢管或其它较结实的材料将场区
12、围护起来，严禁一切大型机械进入。对于排气阀设置不当造成断桩的解决办法，一般在钻机在出厂时排气阀位置已经设置的很好，不需要作改进，只有极少数的钻机才出现这种问题，要经常检查排气阀,并将包裹排气阀的混凝土凿除。混凝土供应不及时造成断桩，加强混凝土调度，及时供应CFG桩混凝土，保证混凝土连续供应，就可以防止因混凝土供应不及时造成断桩。对于地质原因造成的断桩，施工中是很难控制的，对流塑状和地下水丰富的地质情况应对CFG桩处理进行适应性论证。对拔管和泵送混凝土配合不和谐造成的断桩，应寻求操作人员之间的默契配合。对截除桩头时人为遭到破坏的情况，对作业工人进行培训，提高操作技能，可避免此种情况。四、安全保证
13、措施(一)临时用电措施：1.施工现场的临时用电严格按施工现场临时用电安全技术规范设置。2、配电室要做到五防一通，门向外开，配有安全防护用具和干粉灭器等消防器材，安全警示牌。3、供电系统按三相五线制设置。架空导线采用B1.V型铜芯塑料线截面积16mm2,架设应装设横担和绝缘子,离地面24m,电源线绝缘良好，无老化，破损和漏电。4、照明线路单独设置，线路应用绝缘子固定，电源线采用单相芯橡皮软电缆，灯具的金属外壳应接零保护。5、施工用电要用标准总配电箱、分配电箱、开关箱，并配备干粉灭火机。6、总配电箱、分配电箱和开关箱应设置漏电保护器，应灵敏可靠，漏电保护器的额定漏电工作电流要与工作容量相匹配。电箱
14、进出线从箱体底面进，并有套管分路成束，电箱内的工作零线与保护零线应分别接在各自专用的接线端子板上，金属外壳作接零保护，开关和设备实行一机一闸一保险。7、工地配备十名专职建筑电工驻现场管理施工用电。8、认真做好安全技术交底及使用前验收签证手续。（二）施工现场防火、防爆、防雷安全措施：1、施工现场防火工作必须逐级实行防火责任制，指定专人负责，保证防火安全措施有效地贯彻执行。2、工地领导应加强对全体职工特别是新职工和民工的防火教育,制订防火制度和公约。3、工地各级领导应定期检查工棚的防火安全工作，发现火险漏洞，必须及时彻底解决。4、工地应普遍地建立义务消防队。义务消防队应建立必要的值班汇报、学习训练
15、等制度。5、要求在办公室、仓库、宿舍安置一定数量的灭火机，在配电室设置干粉式灭火机，并按规定时间更换药物，以免药物失效，由负责安全保卫的同志专门负责。6、工棚内的高度一般不要低于2.5米,工棚的门、窗要向外开。7、燃着的火炉要有看管，人员离去或睡觉时，要将炉门封好。8、加强明火作业管理，电气焊、切割机作业场地半径10米范围内严禁放置易燃易爆物。9、加强对易燃易爆材料管理，油料、漆料等应以消防等级要求入库，仓库应设安全标志牌及消防器材。10、施工现场用电，应严格按照用电安全管理规定，加强电源管理，以便防止电气火灾。（三）雨季施工措施：1.应随时注意作好防雨、防雷及防雨季情况安排施工。2、机电设备必须加防雨罩，以免因漏水而损坏设备，做好接地保护，以防漏电伤人，雨后应对电气设备进行检查。（四）文明施工措施1、建立健全的现场文明施工管理，由项目经理总负责，施工班组设兼职管理员。2、施工现场内对施工设备、材料堆放、场地道路进行统一合理的规划；做好泥浆的现场管理工作，浆液不得外溢，以免污染工地；污水须经沉淀滤清后才可排向市政管道；工地大门（出入口）设置洗车台，保证车辆外出不污染路面。各项文明施工工作按照相关严格执行。（五）工期保证措施1、根据总体控制计划，实行信息监控，及时调整部署，采取相应措施，确保每一阶段的计划如期实施；2、定期召开每周生产例会，加强与各单位协调工作，及时解决施工
