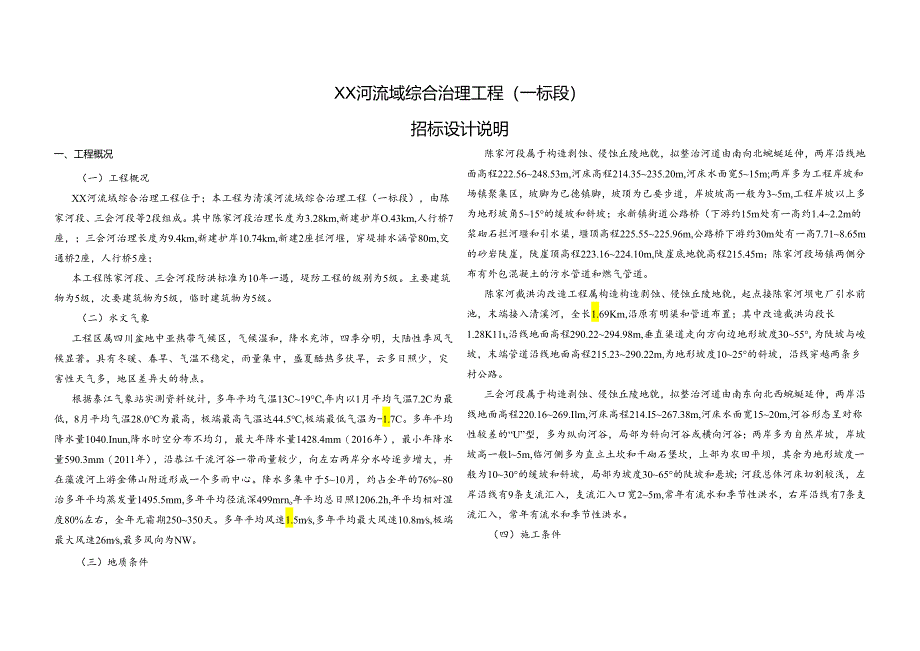

1、XX河流域综合治理工程（一标段）招标设计说明一、工程概况（一）工程概况XX河流域综合治理工程位于；本工程为清溪河流域综合治理工程（一标段），由陈家河段、三会河段等2段组成。其中陈家河段治理长度为3.28km,新建护岸O.43km,人行桥7座，；三会河治理长度为9.4km,新建护岸10.74km,新建2座拦河堰，穿堤排水涵管80m,交通桥2座，人行桥5座；本工程陈家河段、三会河段防洪标准为10年一遇，堤防工程的级别为5级。主要建筑物为5级，次要建筑物为5级，临时建筑物为5级。（二）水文气象工程区属四川盆地中亚热带气候区，气候温和，降水充沛，四季分明，大陆性季风气候显著。具有冬暖、春旱、气温不稳定
2、，雨量集中，盛夏酷热多伏旱，云多日照少，灾害性天气多，地区差异大的特点。根据泰江气象站实测资料统计，多年平均气温13C19C,年内以1月平均气温7.2C为最低，8月平均气温28.0为最高，极端最高气温达44.5,极端最低气温为-1.7C。多年平均降水量1040.Inun,降水时空分布不均匀，最大年降水量1428.4mm（2016年），最小年降水量590.3mm（2011年），沿恭江干流河谷一带雨量较少，向左右两岸分水岭逐步增大，并在藻渡河上游金佛山附近形成一个多雨中心。降水多集中于510月，约占全年的76%80治多年平均蒸发量1495.5mm,多年平均径流深499mrno年平均总日照1206.
3、2h,年平均相对湿度80%左右，全年无霜期250350天。多年平均风速1.5ms,多年平均最大风速10.8ms,极端最大风速26ms,最多风向为NW。（三）地质条件陈家河段属于构造剥蚀、侵蚀丘陵地貌，拟整治河道由南向北蜿蜒延伸，两岸沿线地面高程222.56248.53m,河床高程214.35235.20m,河床水面宽515m;两岸多为工程岸坡和场镇聚集区，坡脚为已德镇脚，坡顶为已要步道，岸坡坡高一般为35m,工程岸坡以上多为地形坡角515的缓坡和斜坡；永新镇街道公路桥（下游约15m处有一高约1.42.2m的浆砌石拦河堰和引水渠，堰顶高程225.55225.96m,公路桥下游约30m处有一高7.
4、718.65m的砂岩陡崖，陡崖顶高程223.16224.10m,陡崖底地貌高程215.45m；陈家河段场镇两侧分布有外包混凝土的污水管道和燃气管道。陈家河截洪沟改造工程属构造构造剥蚀、侵蚀丘陵地貌，起点接陈家河坝电厂引水前池，末端接入清溪河，全长1.69Km,沿原有明渠和管道布置；其中改造截洪沟段长1.28K11,沿线地面高程290.22294.98m,垂直渠道走向方向边地形坡度3055,为陡坡与峻坡，末端管道沿线地面高程215.23290.22m,为地形坡度1025的斜坡，沿线穿越两条乡村公路。三会河段属于构造剥蚀、侵蚀丘陵地貌，拟整治河道由南东向北西蜿蜒延伸，两岸沿线地面高程220.162

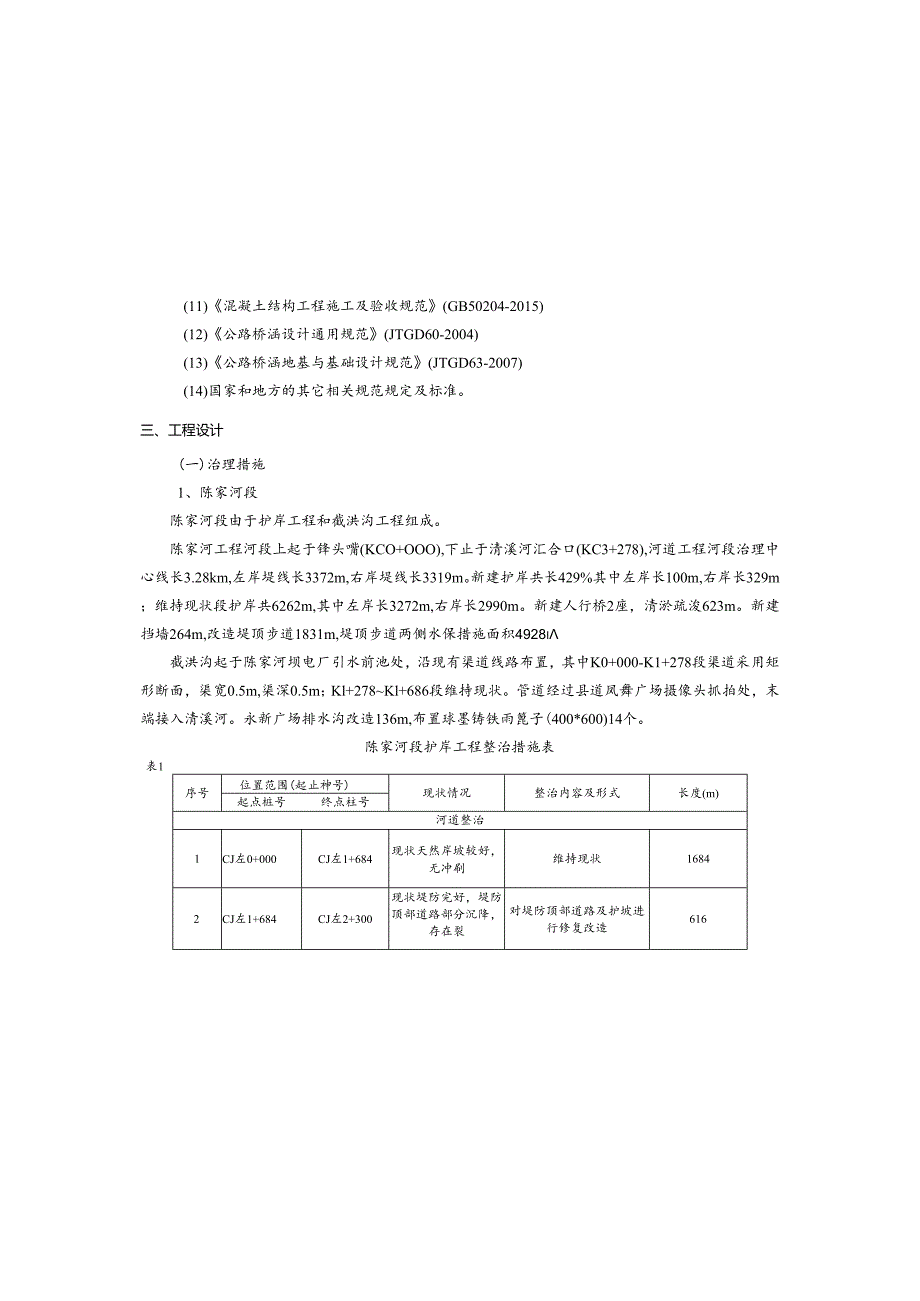

5、69.Ilm,河床高程214.I5267.38m,河床水面宽1520m,河谷形态呈对称性较差的“U”型，多为纵向河谷，局部为斜向河谷或横向河谷；两岸多为自然岸坡，岸坡坡高一般l5m,临河侧多为直立土坎和干砌石堡坎，上部为农田平坝，其余为地形坡度一般为1030的缓坡和斜坡，局部为坡度3065的陡坡和悬坡；河段总体河床切割较浅，左岸沿线有9条支流汇入，支流汇入口宽25m,常年有流水和季节性洪水，右岸沿线有7条支流汇入，常年有流水和季节性洪水。（四）施工条件(11)混凝土结构工程施工及验收规范(GB50204-2015)(12)公路桥涵设计通用规范(JTGD60-2004)(13)公路桥涵地基与基础
6、设计规范(JTGD63-2007)(14)国家和地方的其它相关规范规定及标准。三、工程设计(一)治理措施1、陈家河段陈家河段由于护岸工程和截洪沟工程组成。陈家河工程河段上起于锋头嘴(KCO+OOO),下止于清溪河汇合口(KC3+278),河道工程河段治理中心线长3.28km,左岸堤线长3372m,右岸堤线长3319m。新建护岸共长429%其中左岸长100m,右岸长329m；维持现状段护岸共6262m,其中左岸长3272m,右岸长2990m。新建人行桥2座，清淤疏浚623m。新建挡墙264m,改造堤顶步道1831m,堤顶步道两侧水保措施面积4928i截洪沟起于陈家河坝电厂引水前池处，沿现有渠道线

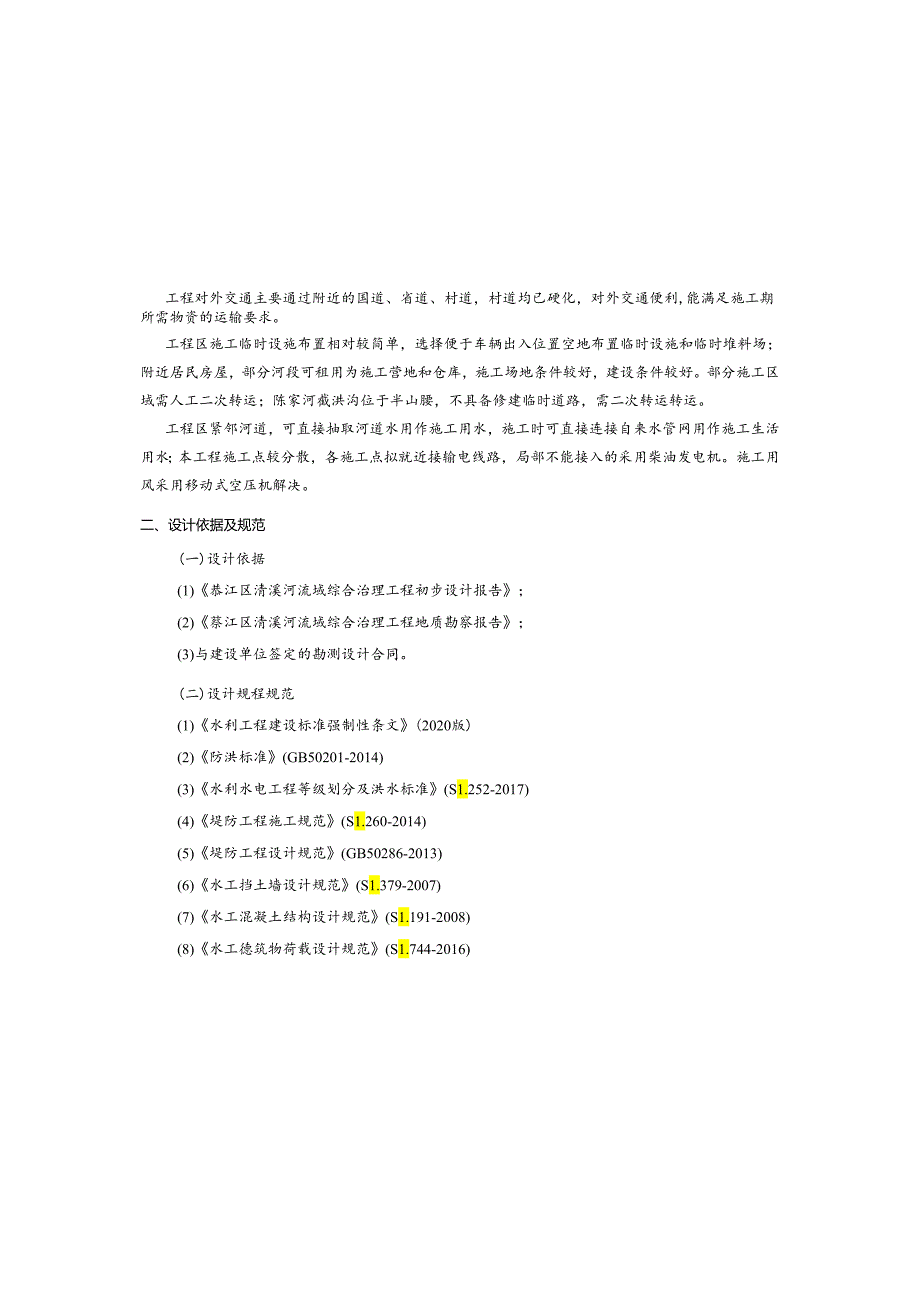

7、路布置，其中K0+000-K1+278段渠道采用矩形断面，渠宽0.5m,渠深0.5m；Kl+278Kl+686段维持现状。管道经过县道凤舞广场摄像头抓拍处，末端接入清溪河。永新广场排水沟改造136m,布置球墨铸铁雨篦子(400*600)14个。陈家河段护岸工程整治措施表表1序号位置范围(起止神号)现状情况整治内容及形式长度(m)起点桩号终点柱号河道整治1CJ左0+000CJ左1+684现状天然岸坡较好，无冲刷维持现状16842CJ左1+684CJ左2+300现状堤防完好，堤防顶部道路部分沉降，存在裂对堤防顶部道路及护坡进行修复改造616工程对外交通主要通过附近的国道、省道、村道，村道均已硬化，
8、对外交通便利,能满足施工期所需物资的运输要求。工程区施工临时设施布置相对较简单，选择便于车辆出入位置空地布置临时设施和临时堆料场；附近居民房屋，部分河段可租用为施工营地和仓库，施工场地条件较好，建设条件较好。部分施工区域需人工二次转运；陈家河截洪沟位于半山腰，不具备修建临时道路，需二次转运转运。工程区紧邻河道，可直接抽取河道水用作施工用水，施工时可直接连接自来水管网用作施工生活用水；本工程施工点较分散，各施工点拟就近接输电线路，局部不能接入的采用柴油发电机。施工用风采用移动式空压机解决。二、设计依据及规范(一)设计依据(1)恭江区清溪河流域综合治理工程初步设计报告；(2)蔡江区清溪河流域综合治
9、理工程地质勘察报告；(3)与建设单位签定的勘测设计合同。(二)设计规程规范(1)水利工程建设标准强制性条文(2020版)(2)防洪标准(GB50201-2014)(3)水利水电工程等级划分及洪水标准(S1.252-2017)(4)堤防工程施工规范(S1.260-2014)(5)堤防工程设计规范(GB50286-2013)(6)水工挡土墙设计规范(S1.379-2007)(7)水工混凝土结构设计规范(S1.191-2008)(8)水工德筑物荷载设计规范(S1.744-2016)(9)水工混凝土施工规范(S1.677-2014)(10)水工混凝土钢筋施工规范(D1./T5169-2013)护坡杂草
10、较多3CJ左2+300CJ左3+272现状已成护岸堤防较好维持现状，局部地方加装安全护栏9724CJ左3+272CJ左3+372岸坡冲刷严重新建C25石殓挡墙100合计左岸岸线总长3372m(其中新建提防100m,维持现状3272m,堤防顶部道路提升616m)33721CJ右0+000CJ右1+688现状地势较陡且靠近林地维持现状16882CJ右1+688CJ右2+055现状堤防完好，堤防顶部道路部分沉降，存在裂缝，护坡杂草较多对堤防顶部道路及护坡进行修复改造3673CJ右2+055CJ右2+990现状巳成护岸堤防较好维持现状9354CJ右2+990CJ右3+319岸坡冲刷严重新建C25硅挡墙
11、329合计右岸岸线总长3319m(其中新建堤防329m,维持现状2632m,堤防顶部道路提升367m)33192、三会河段三会河工程河段上起于三溪村梁盖湾(KSO+000.0),下止于清溪河汇合口(KS9+400.0),河道工程河段治理中心线长9.4km,左岸堤线长9361.2m,右岸堤线长9343.4m。新建护岸共长10731.9m,其中左岸长5027.1m,右岸长5704.8m；维持现状段护岸共长7972.7m,其中左岸长4334.1m,右岸长3638.6m。拆除人行桥3座，拆除交通桥2座；新建交通桥2座，人行桥5座，新建拦河堰2座，清淤疏浚0.16km,三溪村水保面积11487m1三会河
12、段护岸工程整治措施表表2项目名称序号位置范围(起止桩号)现状情玩整治内容及形式长度(m)起点桩号终点桩号岸治护整左岸1KSZ0+000.0KSZ0+467.5天然岸坡，稳定性良好维持现状467.52KSZ0+467.5KSZ0+656.9土质岸坡，抗冲刷能力差混凝土镇脚189.43KSZ0+656.9KSZ1+480.0沿河房屋的集，岸坡稳定性良好维持现状823.14KSZ1+480.0KSZ1+655.2土质岸坡，抗冲刷能力差混联士镇脚175.25KSZ1+655.2KSZ1+927.4天然岸坡，稳定性良好维持现状272.26KSZ1+927.4KSZ2+454.3土质岸坡，抗冲刷能力差混凝
13、土镇脚526.97KSZ2+454.3KSZ2+877.3天然岸坡，稳定性良好维持现状423.08KSZ2+877.3KSZ2+985.7土质岸坡，抗冲刷能力差混凝土镇脚108.49KSZ2+985.7KSZ2+987.8支沟汇合口维持现状2.110KSZ2+987.8KSZ3+375.1土质岸坡，抗冲刷能力差混凝土镇脚387.311KSZ3+375.1KSZ3+380.3支沟汇合口维持现状5.212KSZ3+380.3KSZ3+534.2土质岸坡，抗冲刷能力差混凝土镇脚153.913KSZ3+534.2KSZ3+693.5基岩岸坡，稳定性良好维持现状159.314KSZ3+693.5KSZ3
14、+835.7土质岸坡，抗冲刷能力差叠石镇脚142.215KSZ3+835.7KSZ3+840.4支沟汇合口维持现状4.716KSZ3+840.4KSZ3+970.6土质岸坡，抗冲刷能力差叠石镇脚130.217KSZ3+970.6KSZ3+992.1天然岸坡，稳定性良好维持现状21.518KSZ3+992.1KSZ4+587.4土质岸坡，抗冲刷能力差混凝土镇脚595.319KSZ4+587.4KSZ4+665.0现状有巳成挡墙，稳定性良好维持现状77.620KSZ4+665.0KSZ4+769.9土质岸坡，抗冲刷能力差混凝土镇脚104.921KSZ4+769.9KSZ5+095.9天然岸坡，稳定性良好维持现状326.022KSZ5+095.9KSZ5+460.5土质岸坡，抗冲刷能力差混凝土镇脚十步道364.623KSZ5+460.5KSZ5+664.0天然岸坡，稳定性良好维持现状203.524KSZ5+664.0KSZ6+562.1土质岸坡，抗冲刷能力差混凝土镇脚898.125KSZ6+562.1KSZ6+565.1支沟汇合口维持现状3.0
