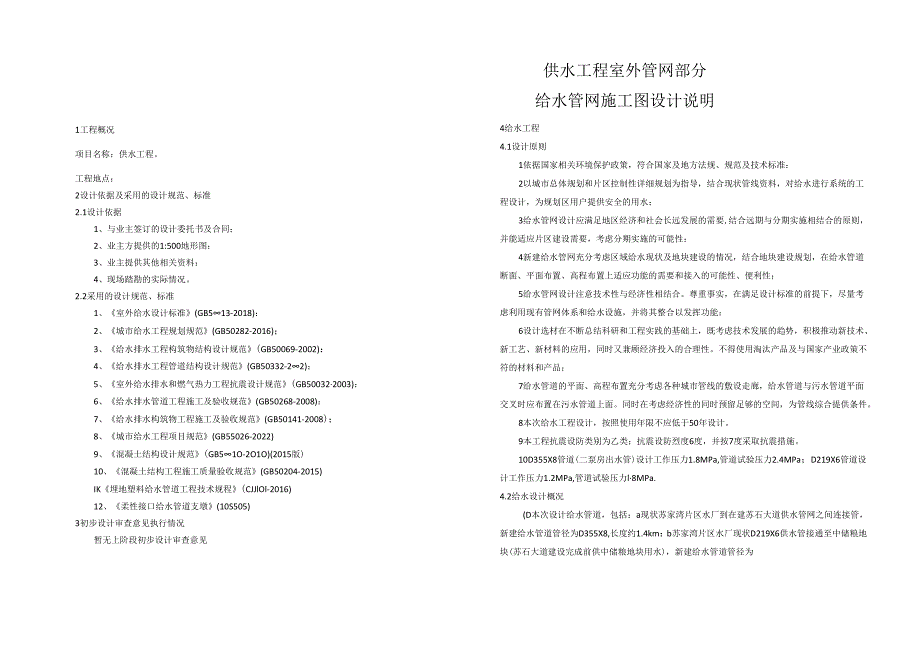

1、1工程概况项目名称：供水工程。工程地点：2设计依据及采用的设计规范、标准2.1设计依据1、与业主签订的设计委托书及合同；2、业主方提供的1:500地形图：3、业主提供其他相关资料：4、现场踏勘的实际情况。2.2采用的设计规范、标准1、室外给水设计标准(GB513-2018)：2、城市给水工程规划规范(GB50282-2016)；3、给水排水工程构筑物结构设计规范(GB50069-2002)：4、给水排水工程管道结构设计规范(GB50332-22)；5、室外给水排水和燃气热力工程抗震设计规范(GB500322003)：6、给水排水管道工程施工及验收规范(GB50268-2008)：7、给水排水构
2、筑物工程施工及验收规范(GB50141-2008)；8、城市给水工程项目规范(GB55026-2022)9、混凝土结构设计规范(GB51O-2O1O)(2015版)10、混凝土结构工程施工质量验收规范(GB50204-2015)IK埋地塑料给水管道工程技术规程(CJJlOl-2016)12、柔性接口给水管道支墩(10S505)3初步设计审查意见执行情况暂无上阶段初步设计审查意见供水工程室外管网部分给水管网施工图设计说明4给水工程4.1设计原则1依据国家相关环境保护政策，符合国家及地方法规、规范及技术标准：2以城市总体规划和片区控制性详细规划为指导，结合现状管线资料，对给水进行系统的工程设计，为
3、规划区用户提供安全的用水；3给水管网设计应满足地区经济和社会长远发展的需要,结合远期与分期实施相结合的原则，并能适应片区建设需要，考虑分期实施的可能性：4新建给水管网充分考虑区域给水现状及地块建设的情况，结合地块建设规划，在给水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性；5给水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和给水设施，并将其整合以发挥功能：6设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材
4、料和产品；7给水管道的平面、高程布置充分考虑各种城市管线的敷设走廊，给水管道与污水管道平面交叉时应布置在污水管道上面。同时在考虑经济性的同时预留足够的空间，为管线综合提供条件。8本次给水工程设计，按照使用年限不应低于50年设计。9本工程抗震设防类别为乙类；抗震设防烈度6度，并按7度采取抗震措施。10D355X8管道(二泵房出水管)设计工作压力1.8MPa,管道试验压力2.4MPa；D219X6管道设计工作压力1.2MPa,管道试验压力l8MPa.4.2给水设计概况(D本次设计给水管道，包括：a现状苏家湾片区水厂到在建苏石大道供水管网之间连接管，新建给水管道管径为D355X8,长度约1.4km：

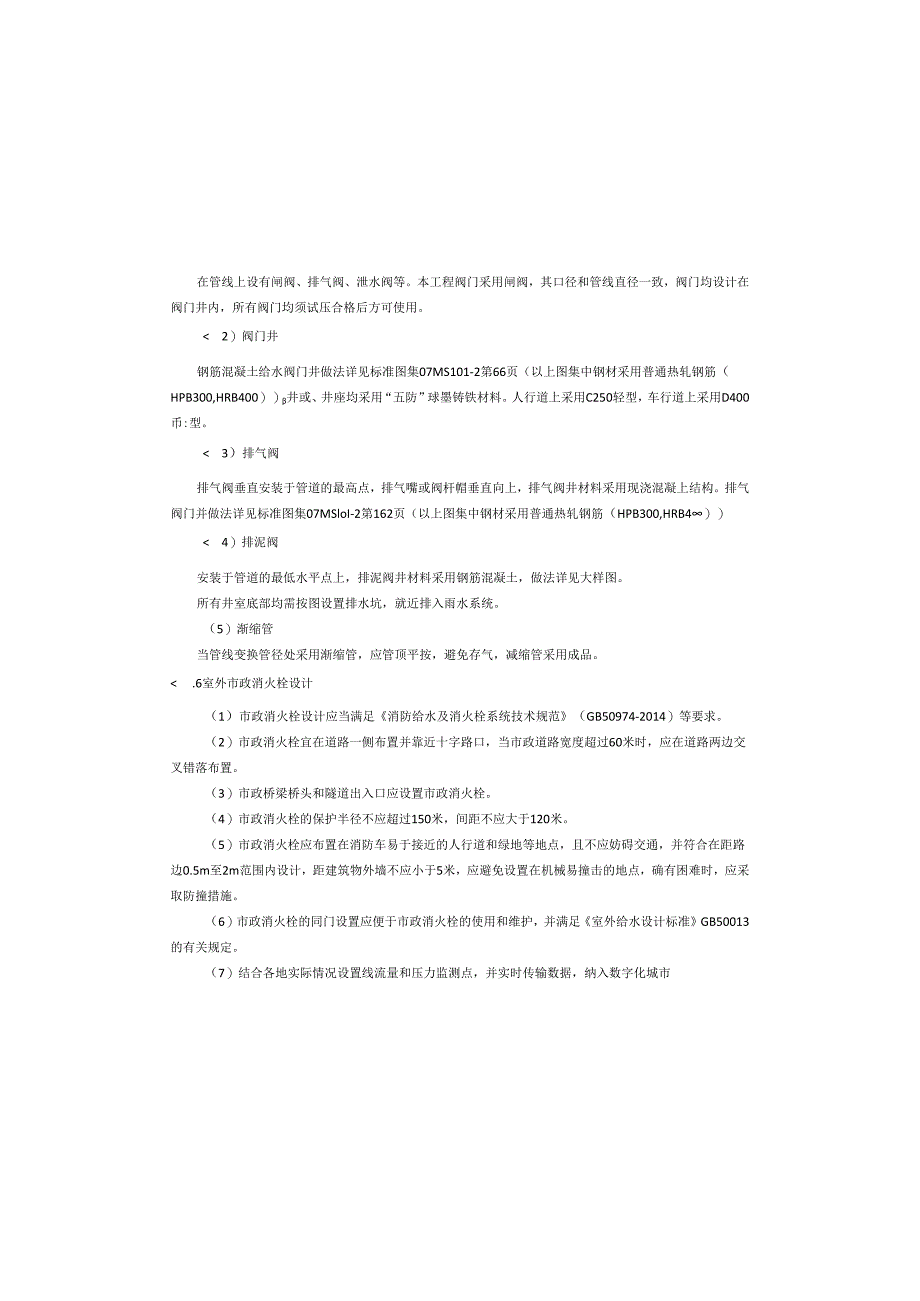

5、b苏家湾片区水厂现状D219X6供水管接通至中储粮地块(苏石大道建设完成前供中储粮地块用水)，新建给水管道管径为在管线上设有闸阀、排气阀、泄水阀等。本工程阀门采用闸阀，其口径和管线直径一致，阀门均设计在阀门井内，所有阀门均须试压合格后方可使用。 2）阀门井钢筋混凝土给水阀门井做法详见标准图集07MS101-2第66页（以上图集中钢材采用普通热轧钢筋（HPB300,HRB400）井或、井座均采用“五防”球墨铸铁材料。人行道上采用C250轻型，车行道上采用D400币:型。 3）排气阀排气阀垂直安装于管道的最高点，排气嘴或阀杆帽垂直向上，排气阀井材料采用现浇混凝上结构。排气阀门并做法详见标准图集07
6、MSloI-2第162页（以上图集中钢材采用普通热轧钢筋（HPB300,HRB4） 4）排泥阀安装于管道的最低水平点上，排泥阀井材料采用钢筋混凝土，做法详见大样图。所有井室底部均需按图设置排水坑，就近排入雨水系统。（5）渐缩管当管线变换管径处采用渐缩管，应管顶平按，避免存气，减缩管采用成品。 .6室外市政消火栓设计（1）市政消火栓设计应当满足消防给水及消火栓系统技术规范（GB50974-2014）等要求。（2）市政消火栓宜在道路一侧布置并靠近十字路口，当市政道路宽度超过60米时，应在道路两边交叉错落布置。（3）市政桥梁桥头和隧道出入口应设置市政消火栓。（4）市政消火栓的保护半径不应超过150米

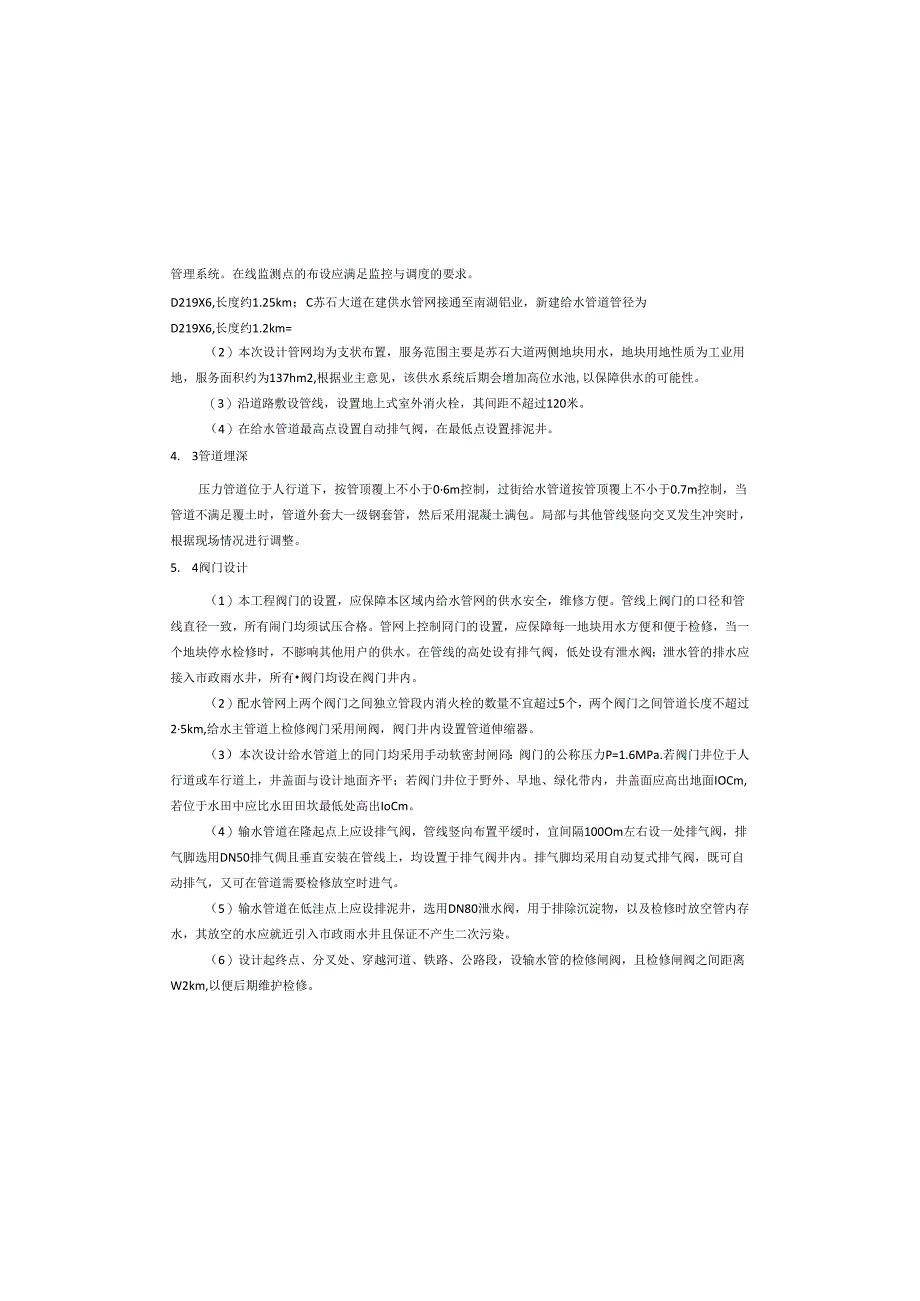

7、，间距不应大于120米。（5）市政消火栓应布置在消防车易于接近的人行道和绿地等地点，且不应妨碍交通，并符合在距路边0.5m至2m范围内设计，距建筑物外墙不应小于5米，应避免设置在机械易撞击的地点，确有困难时，应采取防撞措施。（6）市政消火栓的同门设置应便于市政消火栓的使用和维护，并满足室外给水设计标准GB50013的有关规定。（7）结合各地实际情况设置线流量和压力监测点，并实时传输数据，纳入数字化城市管理系统。在线监测点的布设应满足监控与调度的要求。D219X6,长度约1.25km；C苏石大道在建供水管网接通至南湖铝业，新建给水管道管径为D219X6,长度约1.2km=（2）本次设计管网均为支
8、状布置，服务范围主要是苏石大道两侧地块用水，地块用地性质为工业用地，服务面积约为137hm2,根据业主意见，该供水系统后期会增加高位水池,以保障供水的可能性。（3）沿道路敷设管线，设置地上式室外消火栓，其间距不超过120米。（4）在给水管道最高点设置自动排气阀，在最低点设置排泥井。4. 3管道埋深压力管道位于人行道下，按管顶覆上不小于06m控制，过街给水管道按管顶覆上不小于0.7m控制，当管道不满足覆土时，管道外套大一级钢套管，然后采用混凝土满包。局部与其他管线竖向交叉发生冲突时，根据现场情况进行调整。5. 4阀门设计（1）本工程阀门的设置，应保障本区域内给水管网的供水安全，维修方便。管线上阀
9、门的口径和管线直径一致，所有闹门均须试压合格。管网上控制冏门的设置，应保障每一地块用水方便和便于检修，当一个地块停水检修时，不膨响其他用户的供水。在管线的高处设有排气阀，低处设有泄水阀；泄水管的排水应接入市政雨水井，所有阀门均设在阀门井内。（2）配水管网上两个阀门之间独立管段内消火栓的数量不宜超过5个，两个阀门之间管道长度不超过25km,给水主管道上检修阀门采用闸阀，阀门井内设置管道伸缩器。（3）本次设计给水管道上的同门均采用手动软密封闸冏：阀门的公称压力P=1.6MPa.若阀门井位于人行道或车行道上，井盖面与设计地面齐平；若阀门井位于野外、早地、绿化带内，井盖面应高出地面IOCm,若位于水田
10、中应比水田田坎最低处高出IoCm。（4）输水管道在隆起点上应设排气阀，管线竖向布置平缓时，宜间隔100Om左右设一处排气阀，排气脚选用DN50排气倜且垂直安装在管线上，均设置于排气阀井内。排气脚均采用自动复式排气阀，既可自动排气，又可在管道需要检修放空时进气。（5）输水管道在低洼点上应设排泥井，选用DN80泄水阀，用于排除沉淀物，以及检修时放空管内存水，其放空的水应就近引入市政雨水井且保证不产生二次污染。（6）设计起终点、分叉处、穿越河道、铁路、公路段，设输水管的检修闸阀，且检修闸阀之间距离W2km,以便后期维护检修。6. 5附属设施1）阀门施，避免漏水、渗水至基坑内。（3）基坑的开挖，应尽量
11、缩短基坑的曝露时间，当挖至设计标高下道工序不能连续进行时，宜保留3050cm厚土待继续施工时挖除，当发现基底土为积水浸泡时，应及时予以清除方可进行下道工序施工。（4）底板应位于稳定的地基土层上，如无法满足上述要求时，土体需加固处理后方可继续施工。（5）坑底耍挖平，如有需要，铺上一层无石卵石层，用夯实机压实，压实程度应达到97%。如果是敏感性地基，在执行压实操作时，必须特别小心。（6底部处理完毕后浇注泵站的基础，待基础的强度达到70%时，方可以进行泵站筒体的安装。（7）基坑的回填：基坑的回填正常情况下需用黄砂及直径小于30mm的细石混合回填，回填过程中要注意基坑的四周要均匀回填，防止出现一侧的土
12、方过多，导致罐体倾侧，且每间隔50Cm进行夯实，夯实度要达到90%。（8）回填到进出水口时方可进行管路的连接，且周围必须人工进行夯实。进出水口软接头严禁承受应力。（9）为避免泵站在雨季被淹没，泵站露出地面200mm,露出部分应涂敷防紫外线照射涂层。6.0m时或覆上HV0.7m时，采用混凝.上满包加固，做法详见混凝土满包大样图。（4）满包磴加固段，原则上每20米设变形缝一条，遇地基地质条件明显改变处、管顶覆土深度变化超过2米处，天然地基与经处理地基交接部位等应增设变形缝，变形缝处管基完全断开，缝宽30mm.（8）市政消火栓采用地上式消火栓，做法详见图集13S201.P19中SSloO/65-1.
13、6型地上式消火栓。（以上图集中砌体砂浆均由M7.5改为M10）。4.7厂区二泵房设计4.7.1 泵站设计流量本次厂区设计100OOm3/d生活给水处理，供水时间是24h,远期新增高位水池，近期地块暂未出让，用水量较少，故水泵供水流量按平均时供水，Q=1000024=416.67m3d,本次设计取420m3d=4.7.2 泵站设计场程本次供水服务范围为在建苏石大道两侧地块生活用水，地块最高标高为356.4m,富余水头取35m,局部水头损失按沿程水头损失10%考虑；D355X8输水管道长度为1.4km（水厂至苏石大道供水管网）。故新建提升泵设计扬程：H=356.4+35+6.1（每Ikm压力管沿程
14、水损）1.4（1+10%）-236.5=164.29mo本次设计取170m。二泵房新增2台水泵：Q=420m3h,H=170m:N=315Kw,一用一备C4.8无负压泵站设计苏家湾片区水厂现状D219X6供水管接通至中储粮地块，由于现状供水压力较低（高位水池供水，最低水位标高350m）,无法供给至中储粮地块，故中间增设一体化无负压泵站一座，供中储粮地块临时使用，泵站进、出水管管径均为D219X64.8.1 泵站设计流景泵站设计流量根据与地块需求、业主洽商确定为80m3h4.8.2 泵站设计扬程现状高位水池低水位标高为350m,有效容积50m3,高位水池出水管为D219X6钢管，总管长约为45k
15、m（高位水池至中储粮地块），中储粮地块标高为325.5m,富余水头取35m,局部水头损失按沿程水头损失10%考虑。故新建无负压提升泵设计扬程:H=325.5+35+5（每Ikm压力管沿程水损）4.5X（1+10%）-350=35.25m,本次设计取40n新建无负压泵站配套2套无负压水泵：Q=80m3h,H=40m；N=22Kw,一用一备。4.8.3 泵站安全安装要求（1）根据勘察报告制定基坑开挖和支护方案，土建施工方需根据实际情况进行施工。（2）为保证基坑边坡安全，基坑施工过程中，基坑周边应严禁超堆荷载，做好排水措（8）对于填方地段，须在填方进行至管顶标高Im之上后方可开挖管道沟槽，填方应按道路路基要求进行。（9）在不稳定土层中应增设沟槽支撑。沟槽与建筑物、地下管线及其它设施水平距离较近时应对沟
