1、半球壳观众厅施工技术突尼斯青年之家工程是与突尼斯的经济技术协作项目，建筑面积52352,占地总面积25000m2。观众厅是其主要部分,屋顶为半球壳（图6-3-1）。半球壳设在标高U.45m的圆梁上,球心位于观众厅的中心线上。半球壳内径12%壳厚从根部120mm开头逐步减少到6011m壳顶距夹层顶板面净高约1911u观众厅圆墙直径2311rn第1章主要施工方法在高大空间上做半球壳,主要的技术问题是：内模必须圆，以便于造型,操作人员作业时须有安全感,上下方便;支架少占空间,不影响厅内其它专业施工;支架牢固,搭拆容易。具体施工方法如下：第1节壳体内模铺设内模铺设要控制半球壳经、纬两个方向斗经线方向采
2、用曲弦轻钢桁架，曲弦用槽钢嵌方木制作。为减少轻钢桁架榴数,将间距拉大,中间加一简易木架,控制钢木架间距不大于1m,部署情况见图6-3-2。简易术架只由木横楞和木纵楞组成,横楞嵌在桁架曲弦节点焊好的短槽钢牛腿上,纵楞钉在横楞的中点上。纬线方向采用弧形术条,弧形半径为球内半径减模板厚度；长度随钢木架间距,端部断面的厚度一致,间距约50OnIin。在纵楞上钉弧形木条时，需用弧形样板尺和木模调整。模板用20mm厚红白松板,板宽不宜大于15OnIm,板长不小手3个板跨。安铺时,从下往上港铺并钉牢。第2节轻钢桁架及支座桁架为V形曲弦梁式简单椅架,斜放,高跨比为1/7。下端支座设在圈梁的钢牛腿上,上端支座设
3、在中心架顶部的钢支盘上,构造见图6-3-3。轻钢椅架用塔吊安装就位。第3节钢支盘及中心架钢支盘用来连接桁架和中心架并起传力作用。圆盘半径与桁架楹数相适应,盘下面加焊钢肋和套管。钢肋与桁架地位相配合,组成T形断面。套管地位和中心架钢管立杆地位一致。中心架用中48X5.3mm钢管脚手搭设,分里、外排2个井架。里井架到顶与钢支盘连接,立杆根数依据半球壳施工荷载情况确定;外井架支承操作平台使用22个点缀吊球的钢梁网满铺脚手板构成。里、外井架间搭设马道。第4节半球壳造型绑扎半球壳钢筋时,沿纬线方向每间隔Inl用6马凳筋点焊1根无保护层的6筋。喷射混凝土时,应随喷射随用弧形样板尺靠紧中6筋刮弧造型。建筑面

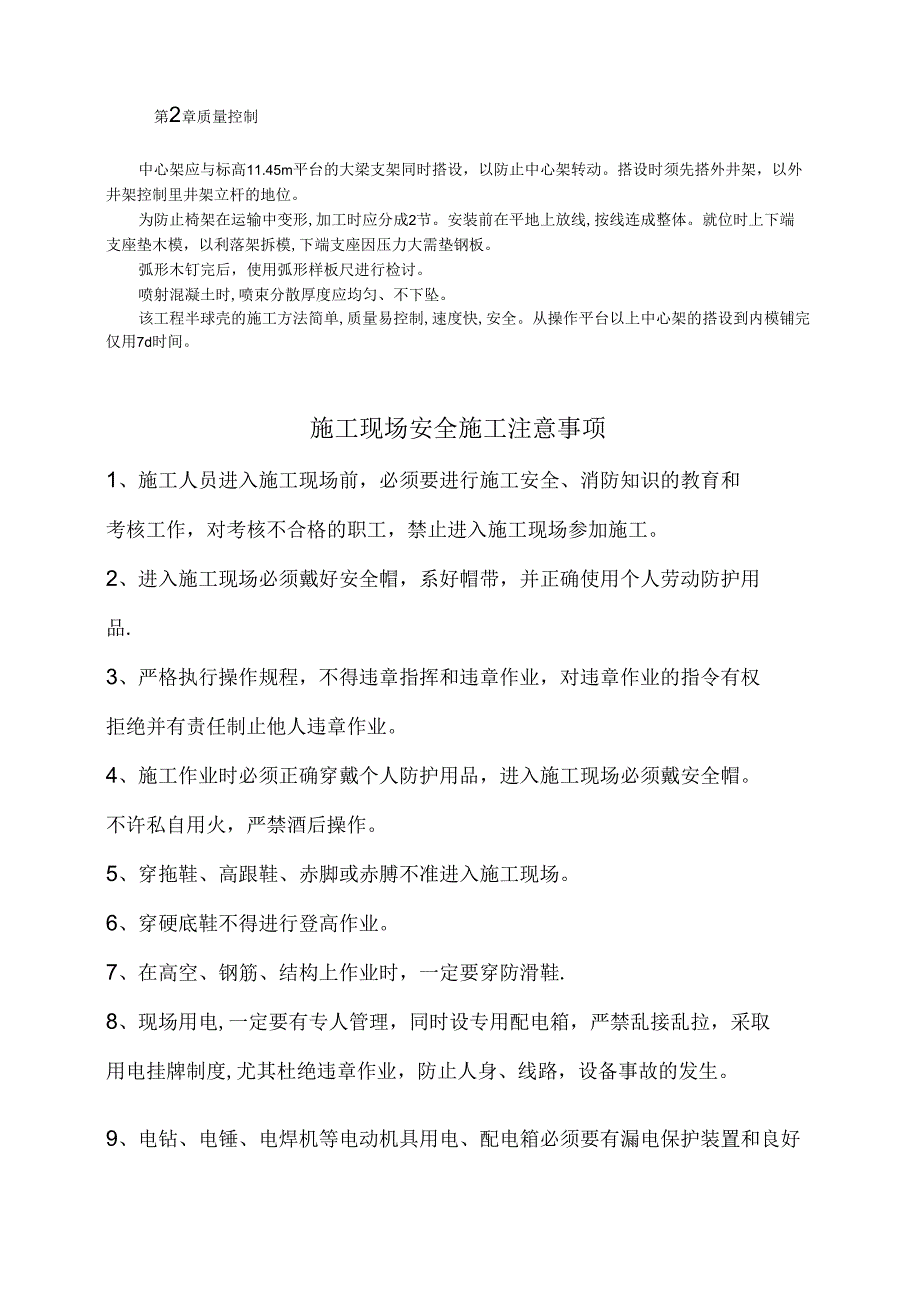

4、层用弧形样板尺先冲筋后造型。第2章质量控制中心架应与标高11.45m平台的大梁支架同时搭设，以防止中心架转动。搭设时须先搭外井架，以外井架控制里井架立杆的地位。为防止椅架在运输中变形,加工时应分成2节。安装前在平地上放线,按线连成整体。就位时上下端支座垫木模，以利落架拆模,下端支座因压力大需垫钢板。弧形木钉完后，使用弧形样板尺进行检讨。喷射混凝土时,喷束分散厚度应均匀、不下坠。该工程半球壳的施工方法简单,质量易控制,速度快,安全。从操作平台以上中心架的搭设到内模铺完仅用7d时间。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工
5、，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏

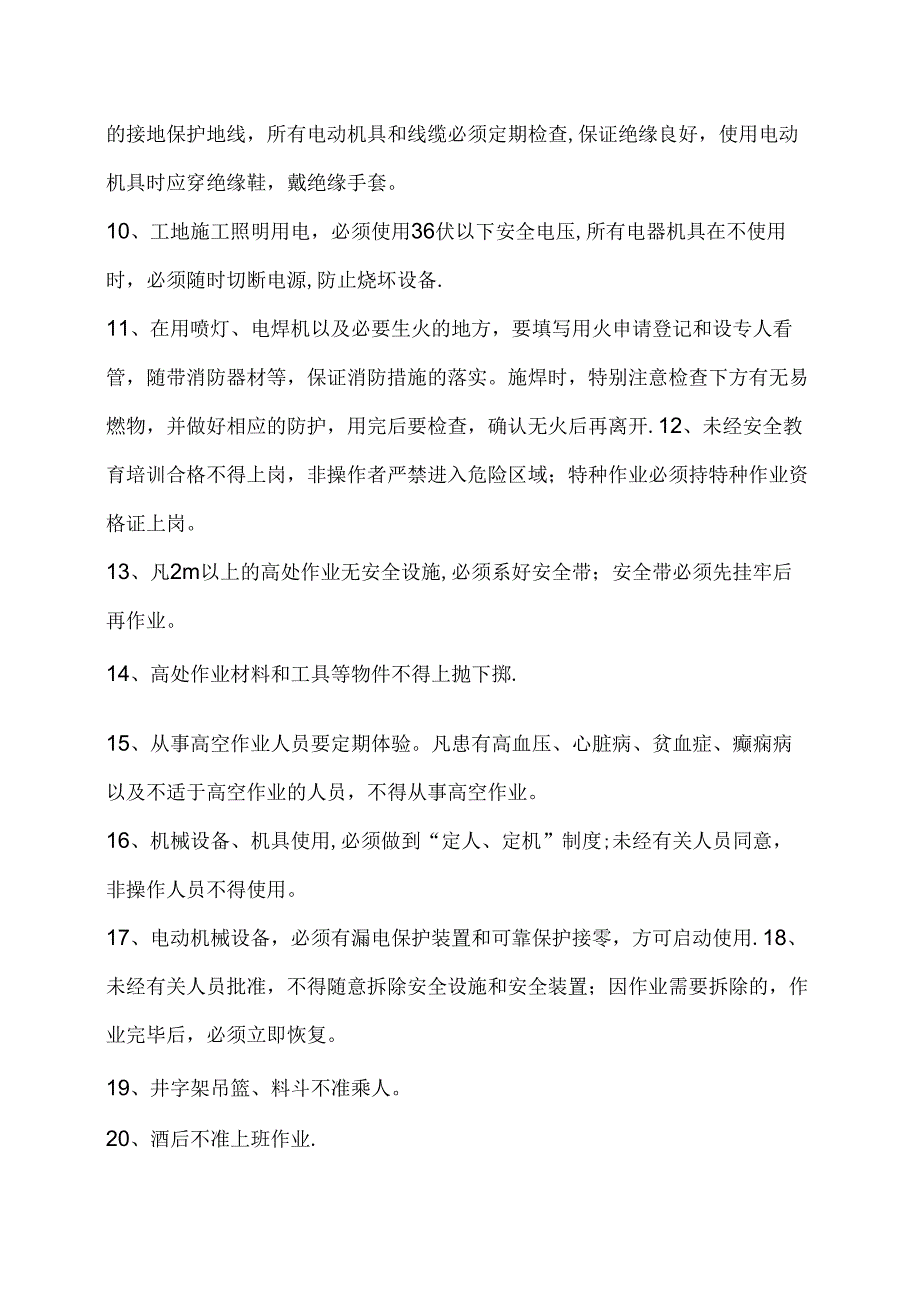

6、电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14
7、、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安
8、全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢
9、筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
