《华北高层大厦冬季施工方案模板.docx》由会员分享，可在线阅读，更多相关《华北高层大厦冬季施工方案模板.docx（21页珍藏版）》请在第壹文秘上搜索。

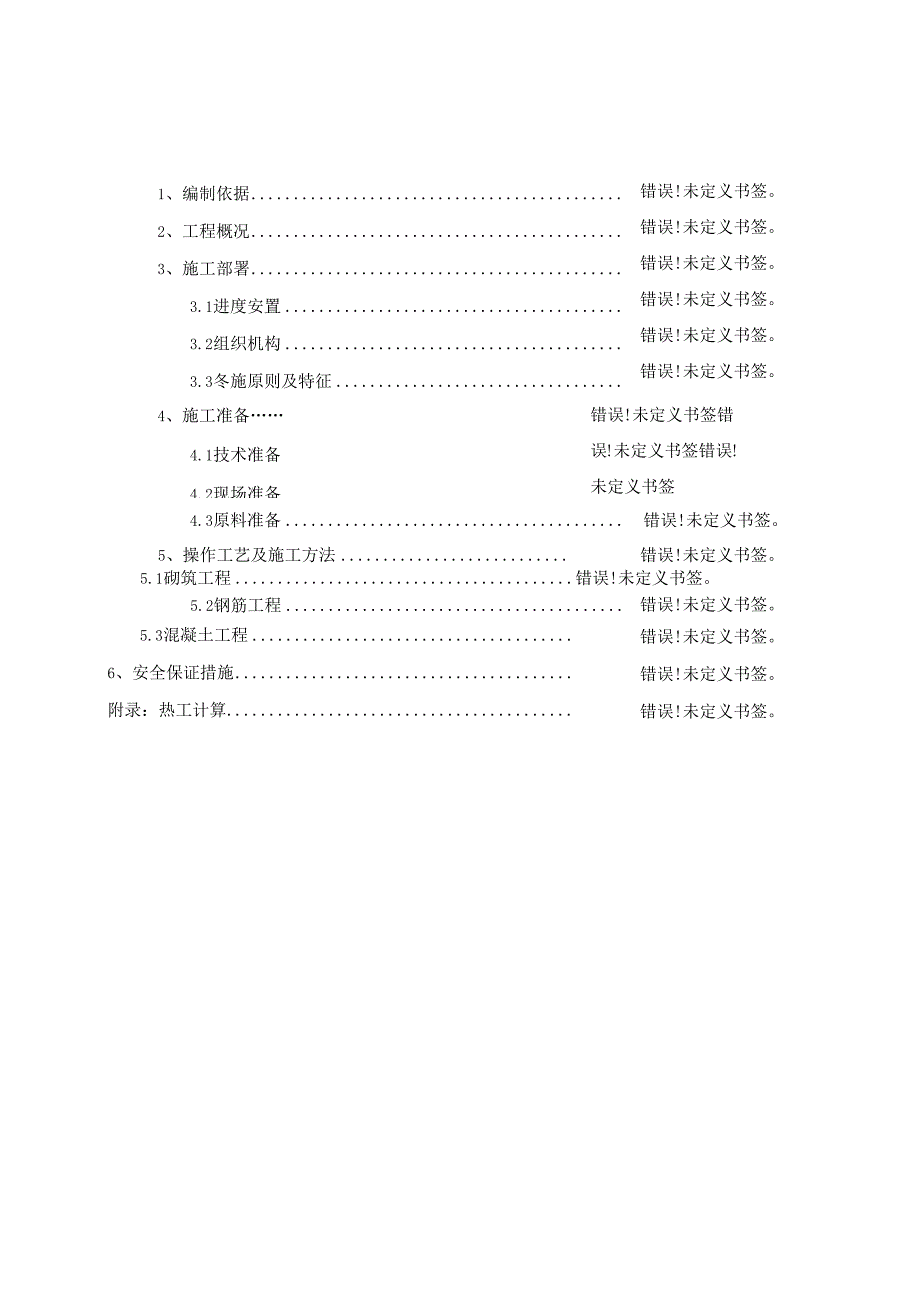

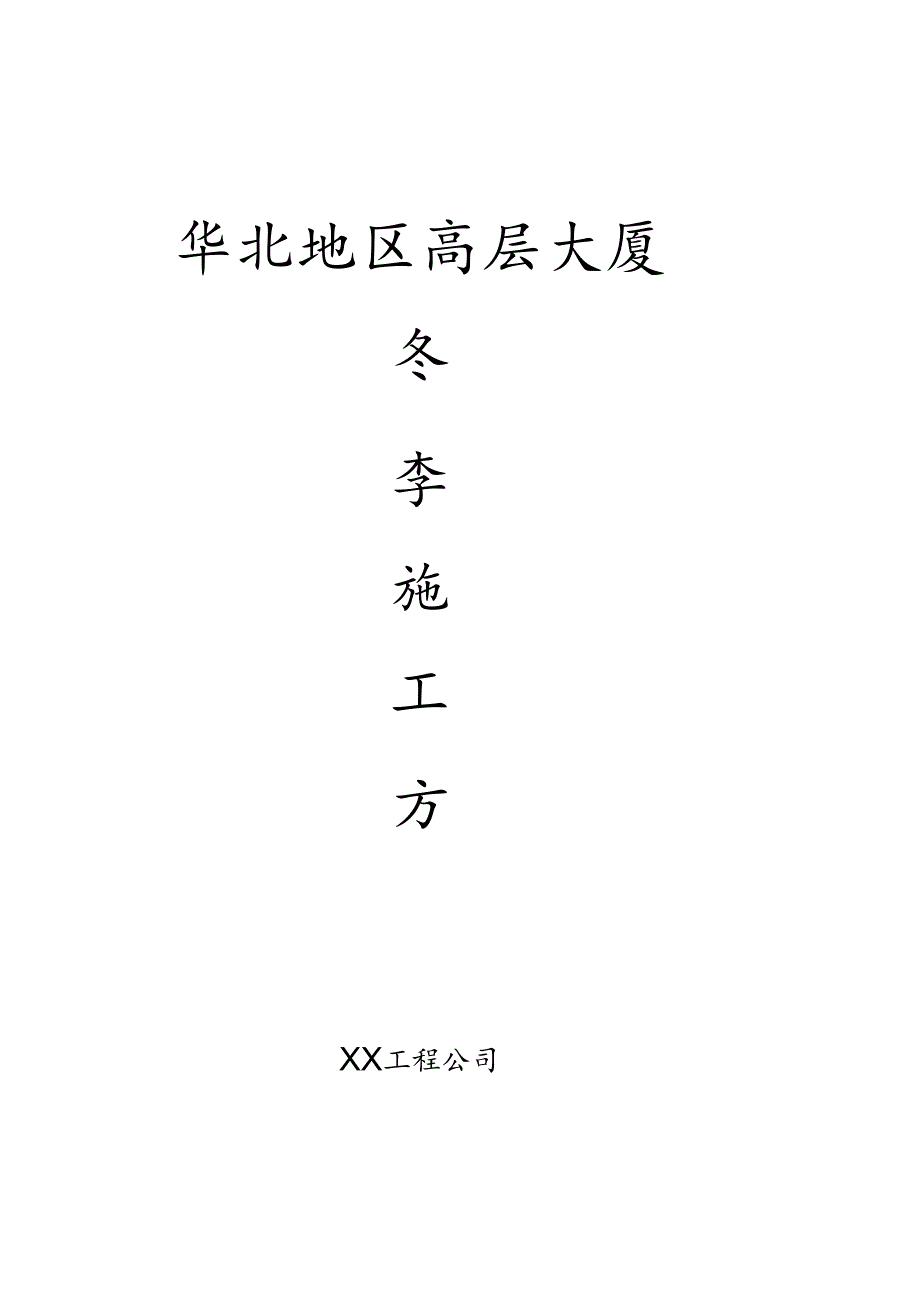

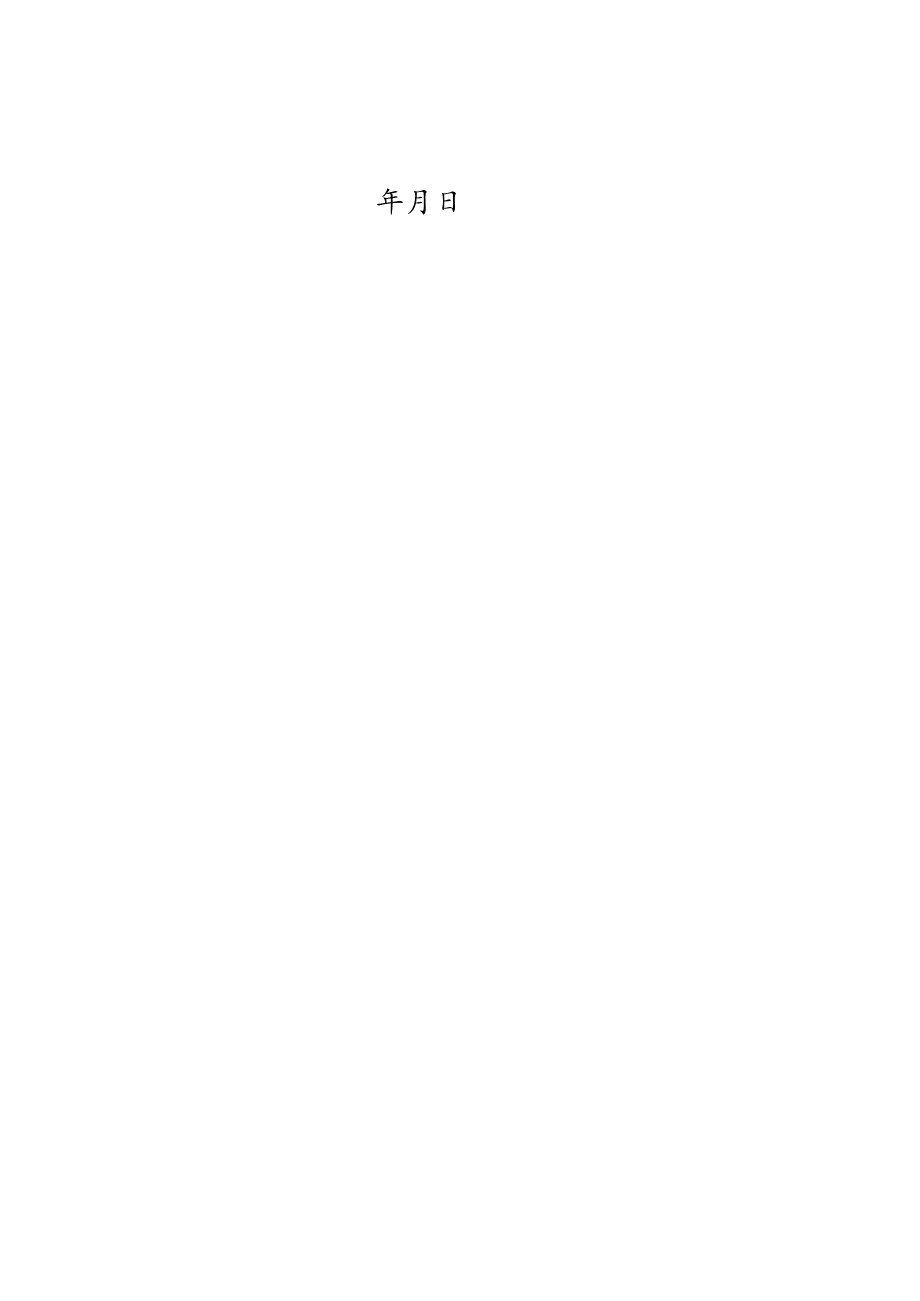

1、华北地区高层大厦冬李施工方XX工程公司年月日1、编制依据2、工程概况3、施工部署3.1进度安置3.2组织机构错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。3.3冬施原则及特征4、施工准备4.1技术准备4.2现场准备错误!未定义书签错误!未定义书签错误!未定义书签4.3原料准备错误!未定义书签。5、操作工艺及施工方法错误!未定义书签。5.1砌筑工程错误!未定义书签。5.2钢筋工程错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。5.3混凝土工程6、安全保证措施附录：热工计算1、编制依据1.1建筑工程冬期施工规程(
2、JGJIo4-97)1. 2天津*工程建筑及结构施工图纸1.3 天津*工程施工组织设计1.4 天津*工程总工期进度计划1.5 简明施工计算手册2、工程概况天津*工程结构概况表1建筑面积总建筑面积39178mj地下室面积3856m2占地面积3488m22层数地下2层地上27层3层高标准层3.5m4结构形式基础形式筏板基础结构形式框架剪力墙5地下防水结构自防水抗渗混凝土自防水结构外防水PVC卷材防水构造防水止水钢板、止水带、止水条6结构断面尺寸(mm)基础底板厚度1600、700地下室外墙厚度350、450内墙厚度300、200柱断面1200120011001100100O1000800X800、
3、600X600梁断面140031007001150700X1400、3508004501250500义800、300X650楼板厚度350、300、200、1807楼梯结构形式梁板式楼梯8坡道结构形式悬挑式，与主体结构相连9施工缝留设地下室外墙和基础梁水平施工缝在基础底板面以上40Omm地上结构外墙在板面3、施工部署3.1进度安置依据总体工期网络控制计戈U,以及天津市常年进入冬期施工的日期（约在11月中旬）和结束冬期施工的日期（约为三月中旬），在冬期施工进程中*主要进行如下分项工程的施工：地下室结构地下室外墙砌体工程施工广5层结构3.2组织机构项目成立冬季施工领导小组，主管工程冬期施工的准备、
4、实行、落实、检讨等工作,具体人员组成及分工如下表:姓名职务责任项目经理，组长全面负责项目的冬期施工领导工作生产经理，副组长主管现场冬期施工的实行、落实、检讨工作安全员负责冬期施工期间的安全、消防、防火及现场的文明施工技术员冬季施工方案、措施的制订与编制，技术问题的处置施工员负责管理施工现场冬施措施的具体实施情况质检员全面检讨冬施期间各分部分项工程的质量情况原料员负责冬期施工物资的采购、保管泥工工长混凝土浇筑后的保温养护工作；墙、板的保温工作检讨；砌体施工时的保温养护工作机电工长负责现场临时水电线路的冬期保温措施的落实、检讨与维修实验员负责每日测温以及施工中的取样送检工作3. 3冬施原则及特征冬
5、期施工原则：当室外平均温度陆续五天稳定低于5C即进入冬期施工；当室外平均温度陆续五天高于5C时即排除冬期施工。冬期施工特征：(1)冬季施工条件及环境不利,是工程质量事故出现多发季节,其质量事故出现约占全年的三分之二以上，尤以混凝土工程居多。(2)质量事故出现的隐蔽性、滞后性，即工程是冬天施工的，大多数在春季开头才暴露出来，因而给事故处置带来很大难度。(3)冬期施工的计划性和准备工作时间性强。4、施工准备4. 1技术准备(1)编制冬期施工方案，编制原则是确保工程质量经济合理、技术上可靠，使增加费用最少，所需原料和热源有可靠的来源，并尽量减少能源消耗，施工进度快，缩短工期。(2)进入冬期施工前，对
6、现场施工人员专门组织技术培训，学习冬施规程、施工方法及有关的技术措施，明确各自的职责。(3)安置专人进行测温工作，与当地气象台坚持联系，及时掌握天气变化情况，防止寒流忽然袭击，做好天气突变的防范措施。(4)作好冬期施工中砌筑砂浆及混凝土的配合比工作。4.2 现场准备(1)依据工程进度，提前组织有关机具和保温原料进场。(2)作好临时用水的水管及消防管的保温防冻工作，管线暴露在室外的外包岩棉，并用防水丝布缠紧。（3）混凝土泵管采用阻燃草帘缠裹，并用16#铁丝绑牢。（4）墙、柱模板背面粘贴50mm厚聚苯板进行保温。（5）基坑底槽抗冻采用保温原料覆盖，先在表面洒满锯末，再盖上两层阻燃草帘。（6）现场设
7、天气告示牌，由实验部门测定大气温度，并记载天气预告，以便在寒流到来前作好各项保温防冻措施。（7）冬施前，组织各部门有关人员对现场脚手架进行检讨，察看脚手架各节点连接是否牢靠，支架部分是否稳定可靠。各种通道及上人坡道要钉好防滑条。（8）对各种机械，如塔吊、混凝土输送泵、对焊机、电渣压力焊机等进行检讨，察看运转是否正常，保温是否到位。（9）做好现场的排水坡度，严厉控制临时用水量，避免地面结冰。4.3 原料准备原料部门在进入冬期施工前进行所需各项原料的准备工作,原料进场后做好各项原料的验收、保管、发放工作。各项冬施原料需用情况如下表所示，现场施工中如遇其它所需原料，向原料部门提出计划后另行购置。冬施
8、原料计划序号冬施原料单位数量备注1阻燃草帘m218000覆盖保温2再生塑料布m210000覆盖保温35cm厚聚苯板in210000柱、墙模板保温4彩条布m210000用于挡风5温度计个30测温6开水炉个4用于烧开水7无烟煤吨15用于加热砂7抗冻齐IJ吨1.6用于砂浆抗冻其它劳保用品各工种进行相应配置。5、操作工艺及施工方法5. 1砌筑工程地下室外墙外保护砖砌体施工（240厚粘土砖）处在冬期施工阶段，应作为冬期施工的一项重点工作，除其它常规的施工方法外还应采用如下措施，以保证施工质量。1、原料要求：砌筑前清除砌块表面污物、冰霜等，砌块严禁浇水湿润，遭水浸冻后的砌块不得使用；砂浆宜采用普通硅酸盐水
9、泥拌制；所用砂不得含有直径大于IOnlnl的冻结块和冰块。拌合砂浆水温不得超越80,砂的温度不得超越40,水泥不得加热,砂浆稠度宜较常温适当增大。拌和砂浆时应加防冻剂，防冻剂采用FJTl砂浆防冻剂,防冻剂掺量为水泥量的4%,砌筑砂浆为M5水泥砂浆，温度不应低于5。当气温低于-15C时采用M7.5水泥砂浆。2、冬期施工中，每日砌筑后，做好保温工作，应及时在砌筑表面进行保护性覆盖，采用阻燃草帘。砌筑表面不得留有砂浆和积水。继续砌筑前，应扫净砌筑表面。3、砂浆稠度宜较常温适当增大，可控制在90mm左右。掺入外加剂的砂浆应延长砂浆的搅拌时间，可控制在30秒左右。4、砂浆应随拌随用，不得停留时间过长而受
10、冻，运输和盛砂浆的容器应有保温措施。使用时如发现砂浆冻结应停止使用，移到暖室化冻后方可使用。禁止在现场用用热水掺入砂浆内化冻后再拌合使用。4、砌体施工采用外加剂法，严厉按照“一块砖、一铲灰、一挤揉”的施工方法，灰缝不应大于Icni,砂浆丰满度不低于80%o5、冬季施工期间每日砌筑高度不宜超越1.2m,墙体留置的洞口，距交接墙处不应小于50c11io5. 2钢筋工程5.3. 1钢筋负温冷拉和冷弯（1）钢筋在负温下进行冷拉，其温度不得低于-20。口（2）钢筋负温冷拉方法可采用控制应力或控制冷拉率两种方法。本工程采用控制应力的方法。冷拉控制应力及最大冷拉率钢筋级别冷拉控制应力（N/mm?）最大冷拉率
11、%常温-20I级d12mm28031010I【级d25mm4504805.5d=2840mm430460In级5005305.0（3）钢筋冷拉设施仪表和液压系统的工作油液应依据环境温度选用，并应在使用温度条件下进行配套校验。（4）钢筋的试样不得少于4个，并取其实验结果的算术平均值作为该钢筋实际应用的冷拉率。（5）在负温下冷拉后的钢筋，应逐根进行外观质量的检讨，其表面不得有裂纹和局部颈缩。（6）当温度低于一20C时，不得对低合金I、11级钢筋进行冷弯操作，以避免在钢筋弯点处发生强化，造成钢筋脆断。5.3.2钢筋负温焊接要求：（1）钢筋负温焊接，可采用闪光对焊、电弧焊及气压焊等焊接方法。当环境温度
12、低于一20时就，不宜进行施焊。（2）雪天或施焊现场风速超越5.4ms（三级风）焊接时，应采用遮蔽措施，焊接后冷却的接头应避免碰到冰雪。（3）热扎钢筋负温闪光对焊采用预热闪光对焊。（4）钢筋负温电弧焊采用分层控温施焊。热扎钢筋焊接的层间温度应控制在150300之间。依据钢筋级别、直径、接头形式和焊接地位，选择焊条和焊接电流，防止发生过热、烧伤、咬肉和裂纹。（5）负温帮条焊或塔接焊，其焊缝厚度不应小于钢筋直径的0.3倍，焊缝宽度不应小于钢筋直径的0.7倍。（6）热扎钢筋II、Hl级钢筋多层施焊时，焊后采用回火焊道施焊，其回火焊道的长度应比前一层焊道在两断各缩短46mm。（7）每天正式生产前对加工机
13、械进行检讨、调试，并进行试加工确保机械运转正常，保证加工质量。5.3混凝土工程本工程冬期混凝土采用综合蓄热法施工5.4. 1对商品混凝土原料要求(1)为保证混凝土的全面质量，冬期混凝土施工的重点是防止混凝土硬化初期遭受冻害，并尽早获得强度。(2)混凝土冬期施工选用标号不低于425的水泥，水泥碱含量不大于0.6%,水泥温度控制在5060C之间。(3)粗骨料选用525mm,含泥量1%,泥块含量VI%,使用前应先经暖气加热，保证其不含冻块。(4)砂子选用中砂，含泥量3%,泥块含量1%,使用前应先经暖气加热，保证其不含冻块。(5)外加剂选用JYD-3、JYD-5复合防冻剂，该外加剂具有高早强、减水率高
14、等特征，且不会增加每方混凝土的碱含量，同时不含氯盐及尿素等有害物质。(6)冬期施工期间搅拌站在进行混凝土试配时应考虑肯定的富饶系数，强度等级不大于C30的混凝土富饶系数取130%,强度等级不小于C35的混凝土富饶系数取120%o最小水泥用量不少于300kg11水灰比不大于0.6。适当加大外加剂的用量，提高减水率，从而减少混凝土的单方用水量，提高混凝土的防冻性能。(7)化学外加剂的配量及原原料加热温度，由混凝土供应方提供试配，制订出不同温度条件下的配合比方案,项目部依据结构不同部位,不同温度条件,提出申请使用。要求商品混凝土搅拌站对掺外加剂人员组织专门的技术业务培训。5.4.2 混凝土的搅拌及运输(1)搅拌站实验室在试配进程中应考虑混凝土搅拌及运输进程中混凝土热量的散失。当不满足要求时应及时采用措施。(2)现场施工人员在混凝土浇灌进程中密切观察罐车中混凝土的温度，以保证混凝土出机温度不低于15o(3)混凝土搅拌车应采用保温措施，且搅拌车出站后应尽快到达现场，尽量防止混凝土的热量损失。(4)混凝土搅拌车到场后应
