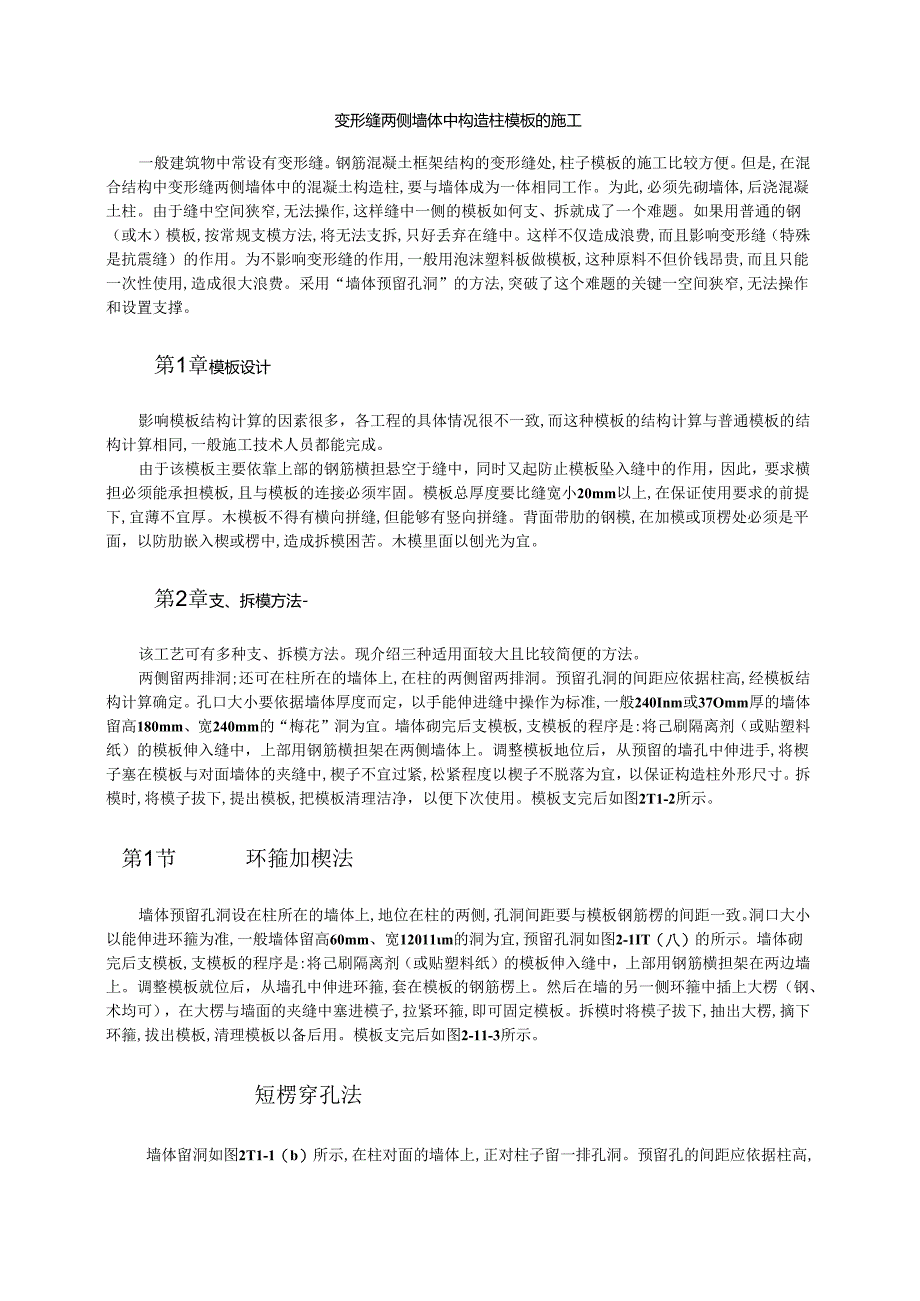

1、变形缝两侧墙体中构造柱模板的施工一般建筑物中常设有变形缝。钢筋混凝土框架结构的变形缝处,柱子模板的施工比较方便。但是,在混合结构中变形缝两侧墙体中的混凝土构造柱,要与墙体成为一体相同工作。为此,必须先砌墙体,后浇混凝土柱。由于缝中空间狭窄,无法操作,这样缝中一侧的模板如何支、拆就成了一个难题。如果用普通的钢（或木）模板,按常规支模方法,将无法支拆,只好丢弃在缝中。这样不仅造成浪费,而且影响变形缝（特殊是抗震缝）的作用。为不影响变形缝的作用,一般用泡沫塑料板做模板,这种原料不但价钱昂贵,而且只能一次性使用,造成很大浪费。采用“墙体预留孔洞”的方法,突破了这个难题的关键一空间狭窄,无法操作和设置支
2、撑。第1章模板设计影响模板结构计算的因素很多，各工程的具体情况很不一致,而这种模板的结构计算与普通模板的结构计算相同,一般施工技术人员都能完成。由于该模板主要依靠上部的钢筋横担悬空于缝中，同时又起防止模板坠入缝中的作用，因此，要求横担必须能承担模板,且与模板的连接必须牢固。模板总厚度要比缝宽小20mm以上,在保证使用要求的前提下,宜薄不宜厚。木模板不得有横向拼缝,但能够有竖向拼缝。背面带肋的钢模,在加模或顶楞处必须是平面，以防肋嵌入楔或楞中,造成拆模困苦。木模里面以刨光为宜。第2章支、拆模方法-该工艺可有多种支、拆模方法。现介绍三种适用面较大且比较简便的方法。两侧留两排洞;还可在柱所在的墙体上
3、,在柱的两侧留两排洞。预留孔洞的间距应依据柱高,经模板结构计算确定。孔口大小要依据墙体厚度而定，以手能伸进缝中操作为标准,一般240Inm或37Omm厚的墙体留高180mm、宽240mm的“梅花”洞为宜。墙体砌完后支模板,支模板的程序是:将己刷隔离剂（或贴塑料纸）的模板伸入缝中，上部用钢筋横担架在两侧墙体上。调整模板地位后，从预留的墙孔中伸进手,将楔子塞在模板与对面墙体的夹缝中,楔子不宜过紧,松紧程度以楔子不脱落为宜，以保证构造柱外形尺寸。拆模时,将模子拔下,提出模板,把模板清理洁净，以便下次使用。模板支完后如图2T1-2所示。第1节环箍加楔法墙体预留孔洞设在柱所在的墙体上,地位在柱的两侧,孔
4、洞间距要与模板钢筋楞的间距一致。洞口大小以能伸进环箍为准,一般墙体留高60mm、宽12011m的洞为宜,预留孔洞如图2-1IT（八）的所示。墙体砌完后支模板,支模板的程序是:将己刷隔离剂（或贴塑料纸）的模板伸入缝中，上部用钢筋横担架在两边墙上。调整模板就位后，从墙孔中伸进环箍,套在模板的钢筋楞上。然后在墙的另一侧环箍中插上大楞（钢、术均可），在大楞与墙面的夹缝中塞进模子,拉紧环箍,即可固定模板。拆模时将模子拔下,抽出大楞,摘下环箍,拔出模板,清理模板以备后用。模板支完后如图2-11-3所示。短楞穿孔法墙体留洞如图2T1-1（b）所示,在柱对面的墙体上,正对柱子留一排孔洞。预留孔的间距应依据柱高

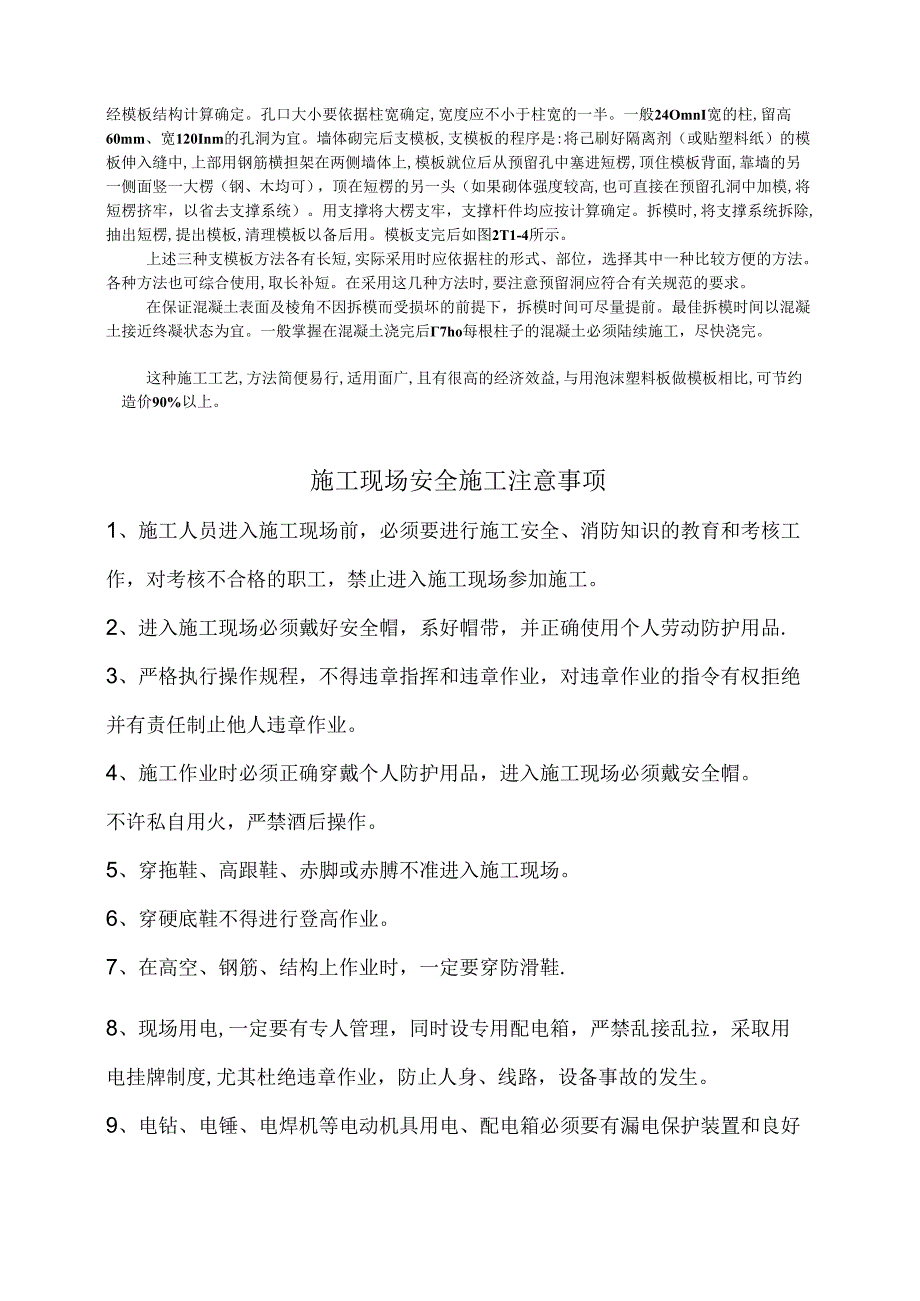

5、,经模板结构计算确定。孔口大小要依据柱宽确定,宽度应不小于柱宽的一半。一般24OmnI宽的柱,留高60mm、宽120Inm的孔洞为宜。墙体砌完后支模板,支模板的程序是:将己刷好隔离剂（或贴塑料纸）的模板伸入缝中,上部用钢筋横担架在两侧墙体上,模板就位后从预留孔中塞进短楞,顶住模板背面,靠墙的另一侧面竖一大楞（钢、木均可），顶在短楞的另一头（如果砌体强度较高,也可直接在预留孔洞中加模,将短楞挤牢，以省去支撑系统）。用支撑将大楞支牢，支撑杆件均应按计算确定。拆模时,将支撑系统拆除,抽出短楞,提出模板,清理模板以备后用。模板支完后如图2T1-4所示。上述三种支模板方法各有长短,实际采用时应依据柱的形
6、式、部位，选择其中一种比较方便的方法。各种方法也可综合使用,取长补短。在采用这几种方法时,要注意预留洞应符合有关规范的要求。在保证混凝土表面及棱角不因拆模而受损坏的前提下，拆模时间可尽量提前。最佳拆模时间以混凝土接近终凝状态为宜。一般掌握在混凝土浇完后7ho每根柱子的混凝土必须陆续施工，尽快浇完。这种施工工艺,方法简便易行,适用面广,且有很高的经济效益,与用泡沫塑料板做模板相比,可节约造价90%以上。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用
7、个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使

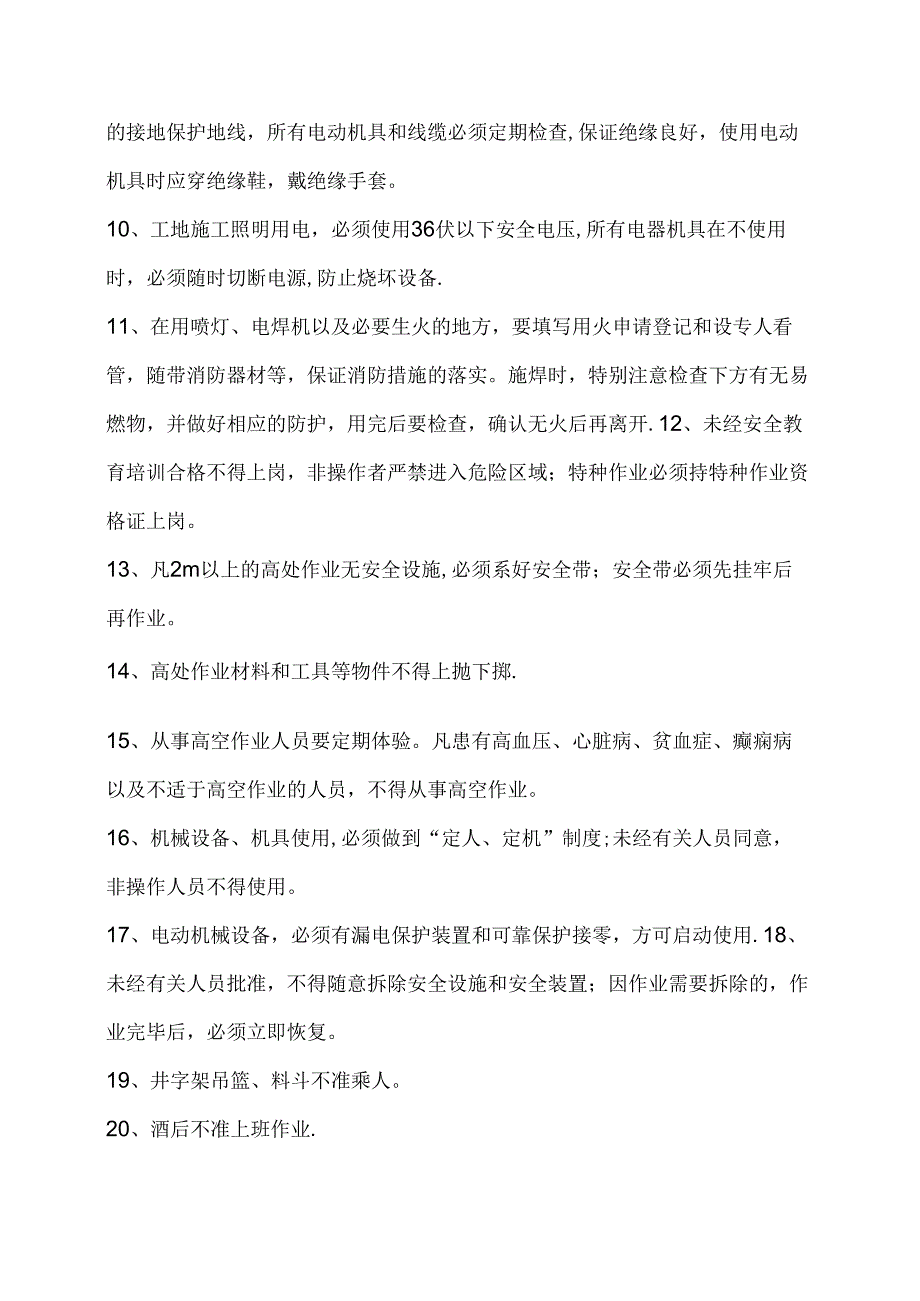

8、用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有
9、高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中
10、，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上
