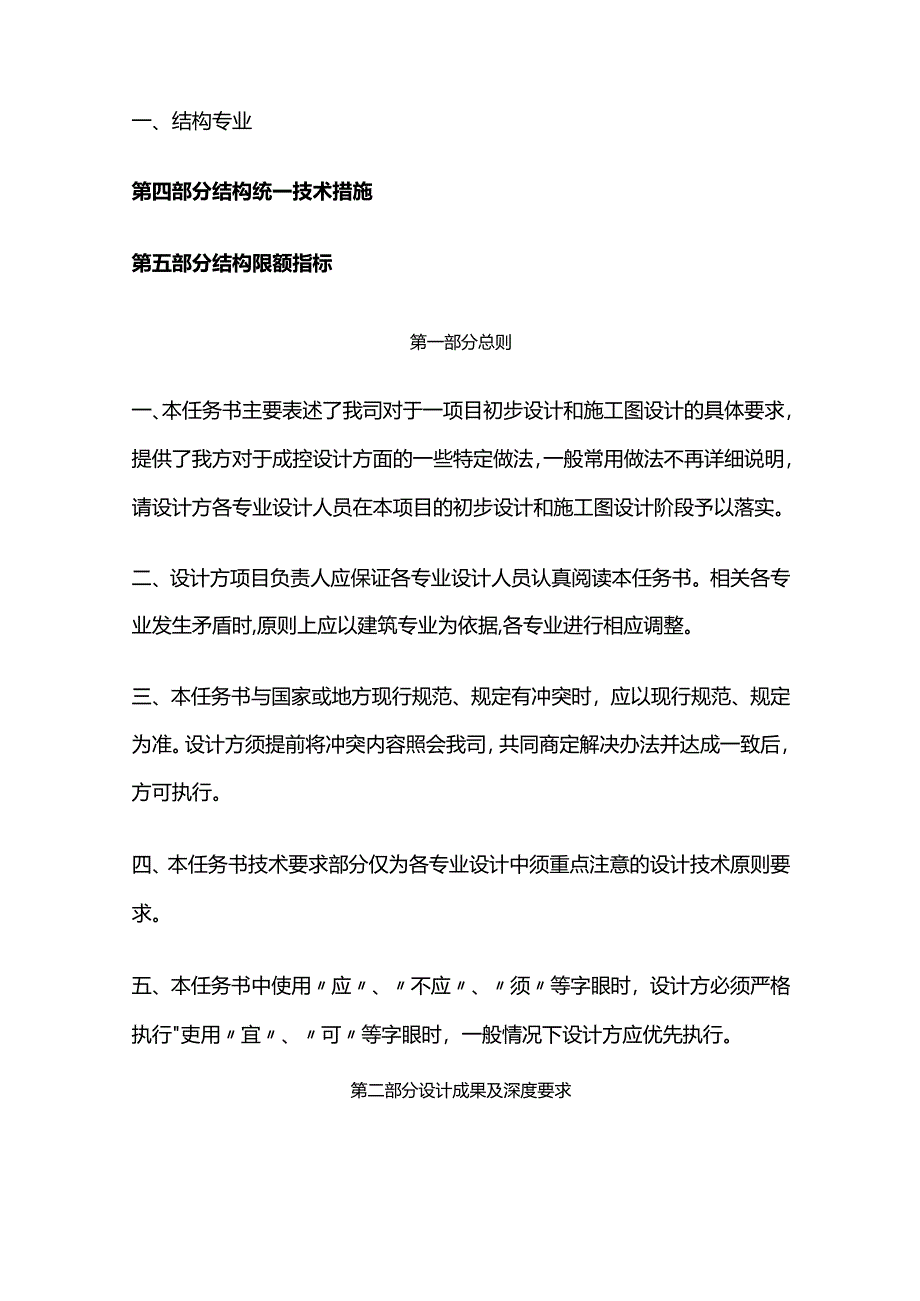

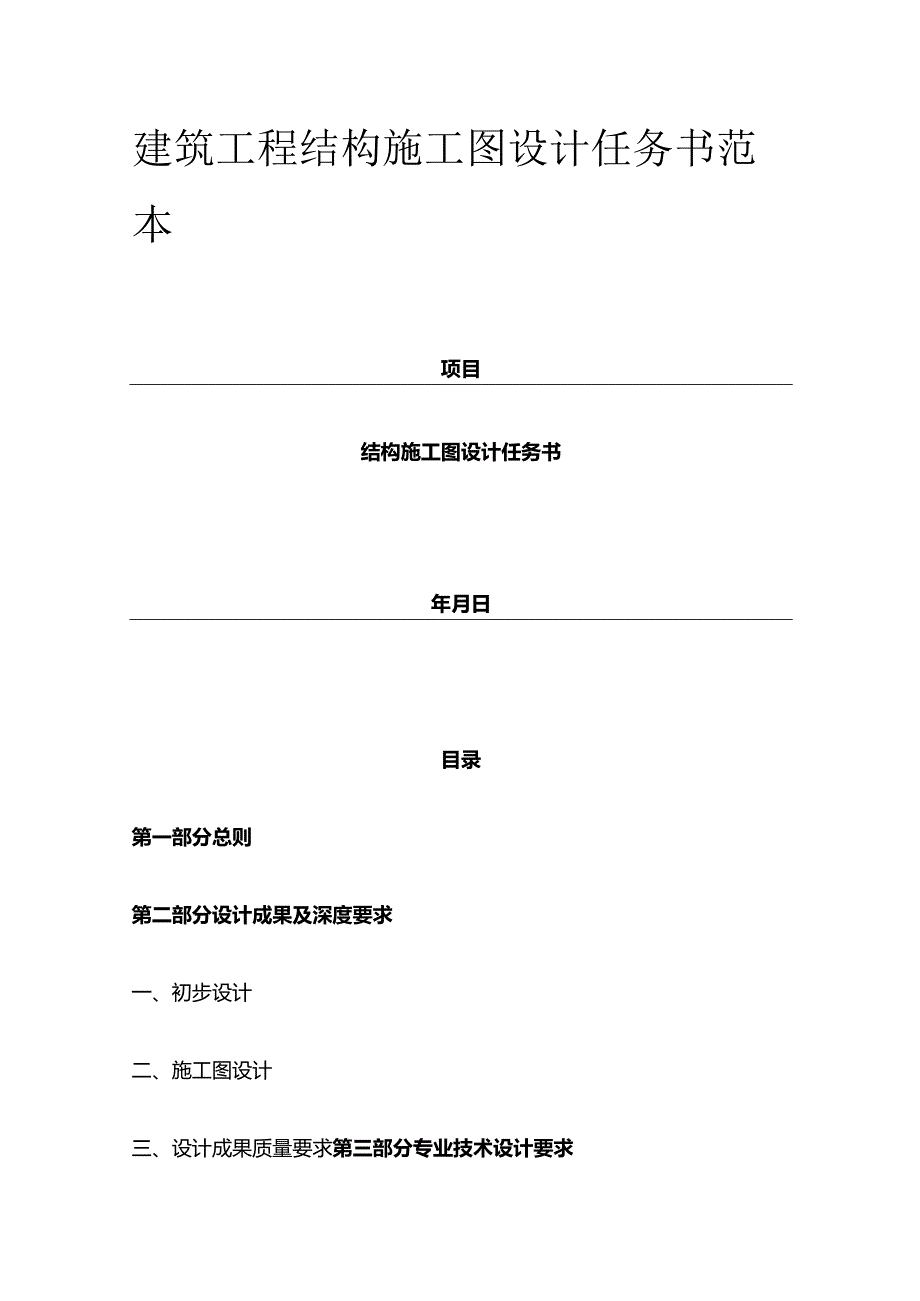

1、建筑工程结构施工图设计任务书范本项目结构施工图设计任务书年月日目录第一部分总则第二部分设计成果及深度要求一、初步设计二、施工图设计三、设计成果质量要求第三部分专业技术设计要求一、结构专业第四部分结构统一技术措施第五部分结构限额指标第一部分总则一、本任务书主要表述了我司对于一项目初步设计和施工图设计的具体要求，提供了我方对于成控设计方面的一些特定做法，一般常用做法不再详细说明，请设计方各专业设计人员在本项目的初步设计和施工图设计阶段予以落实。二、设计方项目负责人应保证各专业设计人员认真阅读本任务书。相关各专业发生矛盾时,原则上应以建筑专业为依据,各专业进行相应调整。三、本任务书与国家或地方现行规

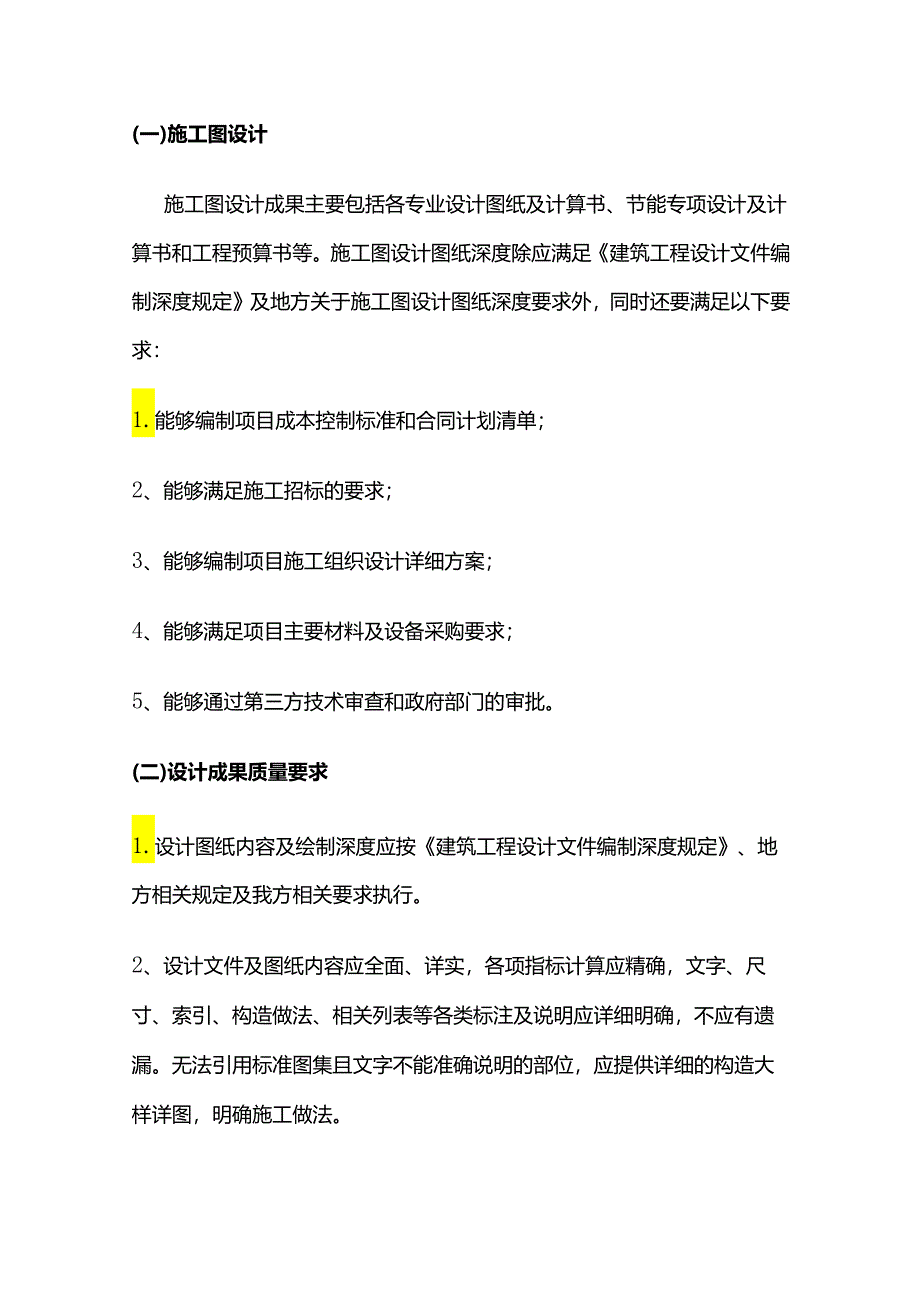

2、范、规定有冲突时，应以现行规范、规定为准。设计方须提前将冲突内容照会我司，共同商定解决办法并达成一致后，方可执行。四、本任务书技术要求部分仅为各专业设计中须重点注意的设计技术原则要求。五、本任务书中使用应、不应、须等字眼时，设计方必须严格执行吏用宜、可等字眼时，一般情况下设计方应优先执行。第二部分设计成果及深度要求(一)施工图设计施工图设计成果主要包括各专业设计图纸及计算书、节能专项设计及计算书和工程预算书等。施工图设计图纸深度除应满足建筑工程设计文件编制深度规定及地方关于施工图设计图纸深度要求外，同时还要满足以下要求：1.能够编制项目成本控制标准和合同计划清单；2、能够满足施工招标的要求；3
3、、能够编制项目施工组织设计详细方案；4、能够满足项目主要材料及设备采购要求；5、能够通过第三方技术审查和政府部门的审批。(二)设计成果质量要求1.设计图纸内容及绘制深度应按建筑工程设计文件编制深度规定、地方相关规定及我方相关要求执行。2、设计文件及图纸内容应全面、详实，各项指标计算应精确，文字、尺寸、索引、构造做法、相关列表等各类标注及说明应详细明确，不应有遗漏。无法引用标准图集且文字不能准确说明的部位，应提供详细的构造大样详图，明确施工做法。3、本专业及各专业设计图纸均不应出现重大的原则性的设计错误以及非技术性的错、漏、碰、缺等问题。第三部分专业技术设计要求一、结构专业(一)设计原则1、结构
4、设计应经济合理，对基础形式、地下室及主体结构体系选型、结构布置、内力分析、结构措施等均应进行多方案比较论证后择优确定。设计方应提供结构计算模型及参数取值依据给我方。2、为降低工程造价，节约能源和有利环保，提倡积极采用成熟的新技术、新结构、新材料。3、必须选择合适的计算假定、计算简图、计算方法及计算程序，对于重要的或复杂的高层结构，应至少用两个不同的力学模型的结构分析程序进行计算，分析比较，并对计算结果的合理性进行判断，确认其可靠性，保证结构的安全性。4、结构设计应充分满足建筑对空间的划分要求，符合建筑层高设计，并满足建筑各功能空间净空要求。结构方案、构件布置在满足建筑要求的同时尽量使室内空间无
5、梁无柱，提高空间利用率。5、结构降板设计应参照建筑专业中关于功能空间标高的具体要求。楼板结构降低时，梁面宜相应降低处理，避免梁面突出楼板面。6、通道、楼梯等公共空间(特别是具有消防疏散功能的部位)的结构构件设计应充分考虑施工完成面尺寸须满足相关规范要求。7、考虑加层可能性的室内挑空或者局部超高部分，结构应合理考虑加层荷载。8、地下室尽量不设缝，设计上采取相应措施防止裂缝产生。有园林景观部分地下室顶板尽量不做闭合双向反梁；地下室顶板荷载应考虑施工荷载，但施工荷载与覆土荷载不同时考虑。9、结构构件布置要求：(1)完整功能性房间(如客厅、卧室等)上空禁止出现明梁。重要的功能性房间等均应避免现梁现柱。
6、(2)客餐厅宜考虑大板结构，避免在客厅与餐厅间出现大梁；当因此引起造价增加较大时，建议采用扁梁处理。大板厚度应满足强度与挠度要求，不宜过厚，宜控制在13Omm以内，含钢量不应有大幅度增加。(3)坡屋顶转折处宜按折板设计，原则上不设折梁，并应避免出现双梁，为业主预留较大的屋顶空间。(4)应结合建筑功能布局，充分考虑房间改造的可能性，预留改造空间。(5)商业梁柱布置应简洁规整，营造宽敞的商业氛围，并为商家使用预留最大限度的可变性。位于住宅下部的商业,原则上不设结构转换层。(6)尽量避免后期植筋、加固等二次施工做法。(7)结构构件上预留的孔洞应精确定位并明确处理措施。10、立面设计：(1)外立面线条
7、宜优先考虑采用混凝土构件。若必须采用其他方式，应提前与我方协商确定。(2)建筑外立面造型、线条、构架等宜通过结构实施，一次成型；建筑造型的钢结构设计原则由设计方提供，建筑造型需要做钢结构时应做好相应的预埋件设计；结构专业应提供详细的结构构造做法。(二)结构体系：基础、地下室、地上主体结构形式须综合比较后报我方确认。(三)荷载设计1.主体结构荷载应考虑幕墙、钢结构、电子屏幕、广告牌等（客户提供位置与荷载）二次施工结构荷载。2、除我方特殊要求外的，其余均按建筑荷载规范要求执行。第四部分结构统一技术措施一.楼板设计统一技术措施1 .楼板配筋方式宜采用分离式配筋（满足地方规定）。2 .板配筋间距可以采
8、用多种间距,不宜仅考虑间距为100mm、150mmx200mmo3 .楼板厚度的取值详相关规定，厨房、卫生间、阳台板90mm.4 .楼板厚度及配筋：地下室顶板厚度塔楼范围内,首层为嵌固端时为180厚，配筋量为10170,首层为非嵌固端时为160厚,配筋量为8150;塔楼范围外250厚并作为嵌固层时，配筋量为12180,不作为嵌固层时，配筋量为10（g）150o5 .地下室顶板如采用无梁楼盖形式，不宜设暗梁，如果审图要求设暗梁，暗梁纵筋采用底板钢筋，箍筋采用构造。6 .楼板采用三级钢筋，其最小配筋为：7 .若有地下室中间楼层板（非人防处），板厚按100厚，按分离式配筋。二、梁设计统一技术措施1
9、.跨度不大于6m时，次梁沿梁全长的通长钢筋可采用直径10;跨度大于6m时次梁沿梁全长的通长钢筋可采用直径12。2 .抗震等级为四级时，框梁箍筋最小直径可为6,二、三级时最小直径为8;三、四级时加密区间距最大可为150（要与纵筋直径匹配，满足规范）且箍筋间距可以采用多种间距不宜只考虑间距为100mm、150mmx200mmo二级框架梁，当箍筋直径大于12、肢数不少于4肢且肢距不大于150时，箍筋加密区最大间距可适当放松，但不应大于150o3 .主梁面筋贯通筋尽量选用小直径钢筋，支座附加，连续梁各跨底筋尽量采用相同直径和不同根数配置，但要满足拉通钢筋的截面面积等构造要求和支座锚固宽度限制。（例：2
10、根25替换为4D18,其中2D18拉通），底筋亦应尽量减少钢筋排数。4 .对住宅、别墅，钢筋一般可按下列取值（对商业、办公、酒店,如果配筋不大，也可以按此取值）：(1)200截面梁顶配筋:2-212,3214,4216z5-314,63(g)16z7,84(5)162/2,9216/218,10-5163/2,11316/218,12-6163/3,13316/318,14,156183/3(2)200截面梁底配筋32(14z4-2(g)16z5-218,6-316,7-318,8-4162/2,9330,104182/2f115182/3,12-5182/3,13316/318,14,156
11、183/35 .对地下室顶板，其箍筋直径和间距可以采用如下表：6 .地下室顶板梁、地下室中间楼层梁底第二排钢筋按国标图集16G101-1第90页做法截断不伸入支座。7 .核查200mm宽的梁下如有100mm厚隔墙，露出的梁角应在次要房间内，如卫生间、客卧等。8 .平法绘制梁施工图时，梁配筋归并层数不应超过4层。四.剪力墙和柱设计统一技术措施1 .短肢剪力墙的抗震等级不需要提高一级且不需要箍筋(水平筋)全高加密。2 .剪力墙筋形式要最大限度减小重叠部分，允许用拉筋处尽量不用箍筋，且采取外大箍内拉筋的方式。三、四级抗震，除计算外，箍筋和拉筋直径采用6.3 .应注明暗柱纵筋（直径大于等于14mm）时
12、，宜采用焊接,否则暗柱纵筋搭接长度范围内箍筋加密间距为100mmo4 .当剪力墙与其平面外相交的楼面梁刚接需要在剪力墙内设置暗柱、扶壁柱或型钢时，需要在平面图上表示清楚。如钱接，则可不设暗柱。5 .对多层剪力墙结构或多层框剪结构体系，构造边缘构件中翼墙伸出墙体长度为200mmo6 .两个暗柱间间距不大于400时，宜将该暗柱合并成一个暗柱。7 .剪力墙构造边缘构件暗柱箍筋可由剪力墙水平筋代替，做法详见16GlOl-I第76、77页。8 .除高层建筑混凝土结构技术规程JGJ3-2010第7.2.19条外，剪力墙构造边缘构件纵筋间距可为300mmo9 .剪力墙墙身拉结钢筋除人防要求外，不应采用梅花型
13、布置，拉结应采用6（g）600600双向矩形布置（其余构件同）。10 .高层建筑剪力墙结构底层混凝土强度等级应选用合理：-18层以下：原则上不应超过C35;-25层以下：原则上不应超过C40;11.检查住宅的主客厅、主卧室内墙面，不宜有突出墙面的柱，如框架结构中柱子，尽量以少影响主要使用空间的原则布置（竖向结构构件布置图应该与建筑叠图）。五.地下室底板、外墙以及承台（基础）设计统一技术措施1 .地下室底板配筋计算采用盈建科基础有限元软件进行计算,且配筋为双层双向并应满足最小配筋率要求，不够时在支座附加钢筋。底板底筋深入基础内满足锚固或搭接长度即可。2 .对地下车库挡土墙，可采用单向板计算，对主
14、楼下的挡土墙，符合条件的采用双向板计算，计算裂缝时保护层可取30mmo3 .挡土墙顶部和底部均不需设置暗梁；4 .基础底板形式为筏板加柱帽或独立基础加防水板时，基础底板不应设暗梁，如果审图要求设暗梁，需充分沟通，取消暗梁。5 .人防临空墙的配筋建议采用分离式配筋，即通长竖筋加支座附加短筋的方式，不得将支座处的计算钢筋沿全高布置。6 .集水井和承台如是桩筏基础，宜采用90度放坡。7 .筏板最小配筋率应按0.15%控制，可以采用两种不同直径钢筋间隔布置，局部不足处另行附加。8 .筏板侧边封边应统一按照U形筋构造封边方式，U形筋10/间距(间距同筏板拉通筋间距)；侧面构造纵筋统一采用10()200o
