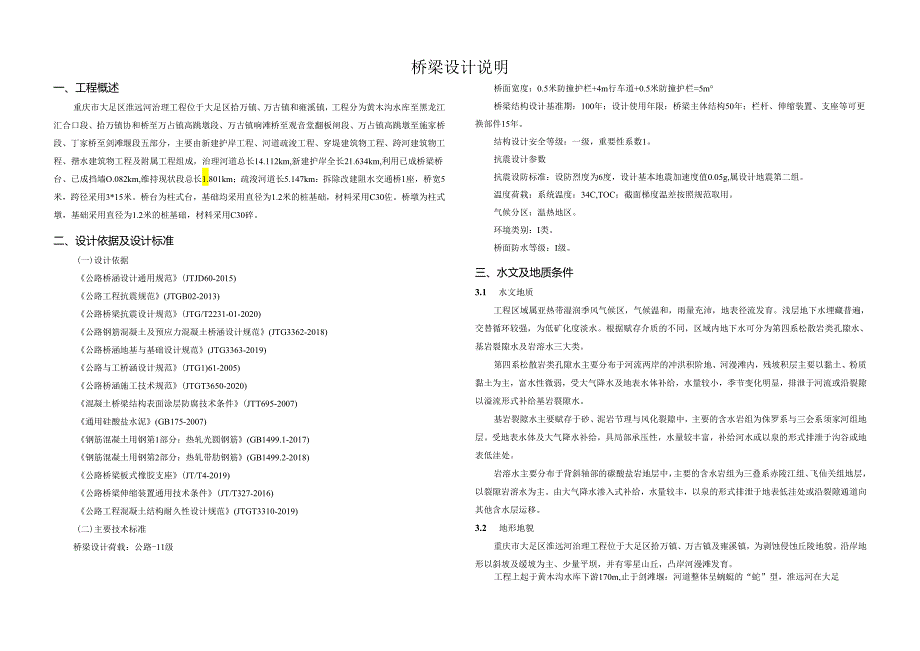

1、桥梁设计说明一、工程概述重庆市大足区淮远河治理工程位于大足区拾万镇、万古镇和雍溪镇，工程分为黄木沟水库至黑龙江汇合口段、拾万镇协和桥至万占镇高跳墩段、万古镇响滩桥至观音堂翻板闸段、万占镇高跳墩至施家桥段、丁家桥至剑滩堰段五部分，主要由新建护岸工程、河道疏浚工程、穿堤建筑物工程、跨河建筑物工程、揩水建筑物工程及附属工程组成，治理河道总长14.112km,新建护岸全长21.634km,利用已成桥梁桥台、已成挡墙O.082km,维持现状段总长1.801km；疏浚河道长5.147km：拆除改建阻水交通桥1座，桥宽5米，跨径采用3*15米。桥台为柱式台，基础均采用直径为1.2米的桩基础，材料采用C30佐
2、。桥墩为柱式墩，基础采用直径为1.2米的桩基础，材料采用C30碎。二、设计依据及设计标准(一)设计依据公路桥涵设计通用规范(JTJD60-2015)公路工程抗震规范(JTGB02-2013)公路桥梁抗震设计规范(JTG/T2231-01-2020)公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG3362-2018)公路桥涵地基与基础设计规范(JTG3363-2019)公路与工桥涵设计规范(JTG1)61-2005)公路桥涵施工技术规范(JTGT3650-2020)混凝土桥梁结构表面涂层防腐技术条件(JTT695-2007)通用硅酸盐水泥(GB175-2007)钢筋混凝土用钢第1部分：热轧光圆钢
3、筋(GB1499.1-2017)钢筋混凝土用钢第2部分：热轧带肋钢筋(GB1499.2-2018)公路桥梁板式橡胶支座(JT/T4-2019)公路桥梁伸缩装置通用技术条件(JT/T327-2016)公路工程混凝土结构耐久性设计规范(JTGT3310-2019)(二)主要技术标准桥梁设计荷载：公路-11级桥面宽度：0.5米防撞护栏+4m行车道+0.5米防撞护栏=5m桥梁结构设计基准期：100年；设计使用年限：桥梁主体结构50年；栏杆、伸缩装置、支座等可更换部件15年。结构设计安全等级：一级，重要性系数1。抗震设计参数抗震设防标准：设防烈度为6度，设计基本地震加速度值0.05g,属设计地震第二组。
4、温度荷载：系统温度：34C,TOC；截面梯度温差按照规范取用。气候分区：温热地区。环境类别：I类。桥面防水等级：I级。三、水文及地质条件3.1 水文地质工程区域属亚热带湿润季风气候区，气候温和，雨量充沛，地表径流发育。浅层地下水埋藏普遍，交替循环较强，为低矿化度淡水。根据赋存介质的不同，区域内地下水可分为第四系松散岩类孔隙水、基岩裂隙水及岩溶水三大类。第四系松散岩类孔隙水主要分布于河流两岸的冲洪积阶地、河漫滩内，残坡积层主要以黏土、粉质黏土为主，富水性微弱，受大气降水及地表水体补给，水量较小，季节变化明显，排泄于河流或沿裂隙以溢流形式补给基岩裂隙水。基岩裂隙水主要赋存于砂、泥岩节理与风化裂隙中
5、，主要的含水岩组为侏罗系与三会系须家河组地层。受地表水体及大气降水补给，具局部承压性，水量较丰富，补给河水或以泉的形式排泄于沟谷或地表低洼处。岩溶水主要分布于背斜轴部的碳酸盐岩地层中，主要的含水岩组为三叠系赤陵江组、飞仙关组地层，以裂隙岩溶水为主。由大气降水渗入式补给，水量较丰，以泉的形式排泄于地表低洼处或沿裂隙通道向其他含水层运移。3.2 地形地貌重庆市大足区淮远河治理工程位于大足区拾万镇、万古镇及雍溪镇，为剥蚀侵蚀丘陵地貌。沿岸地形以斜坡及缓坡为主、少量平坝，并有零星山丘，凸岸河漫滩发育。工程上起于黄木沟水库下游170m,止于剑滩堰：河道整体呈蜿蜓的“蛇”型，淮远河在大足工程河段两岸各10

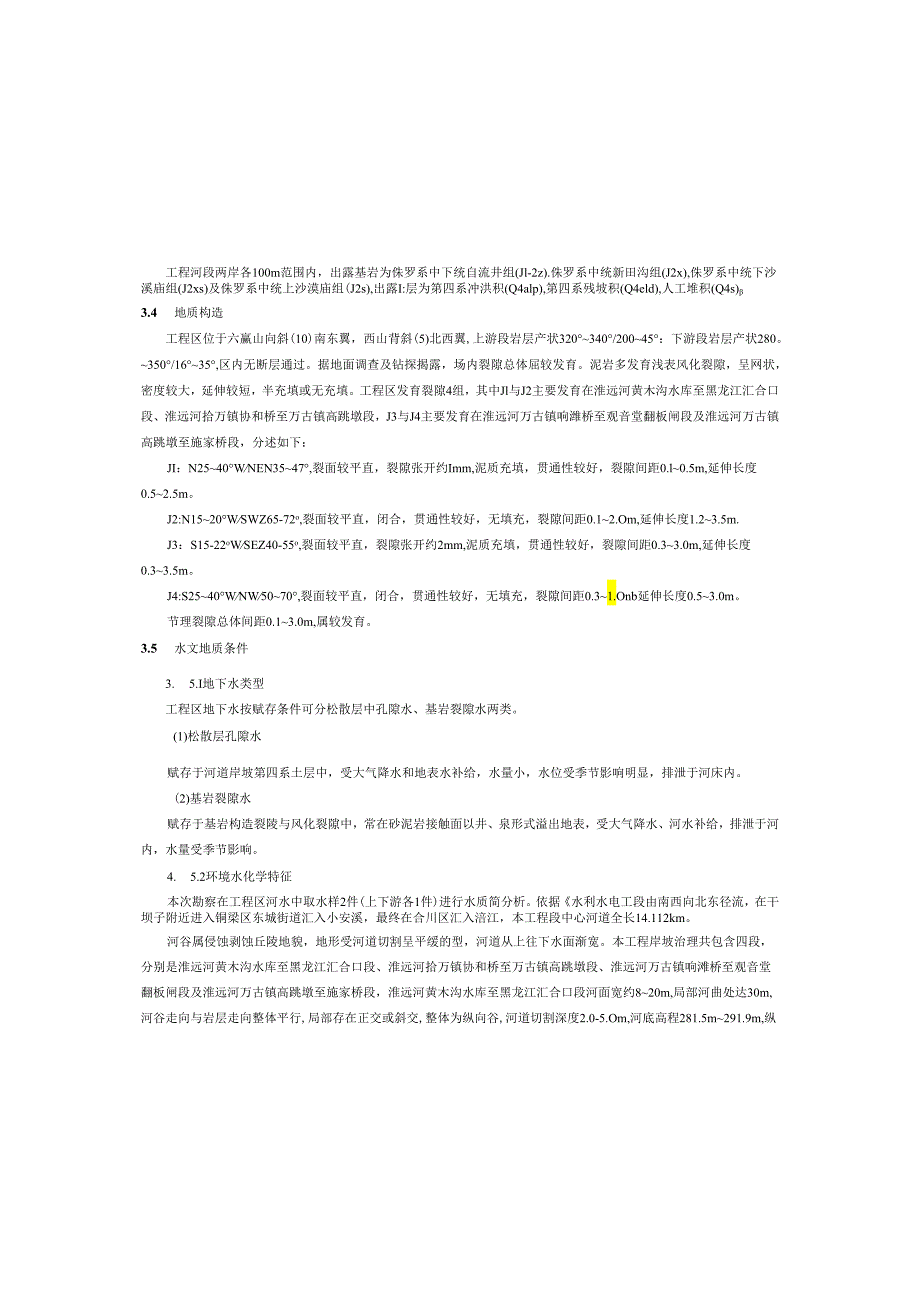

6、0m范围内，出露基岩为侏罗系中下统自流井组(Jl-2z).侏罗系中统新田沟组(J2x),侏罗系中统下沙溪庙组(J2xs)及侏罗系中统上沙漠庙组(J2s),出露I:层为第四系冲洪积(Q4alp),第四系残坡积(Q4eld),人工堆积(Q4s)3.4 地质构造工程区位于六赢山向斜(10)南东翼，西山背斜(5)北西翼,上游段岩层产状320340/20045：下游段岩层产状280。350/1635,区内无断层通过。据地面调查及钻探揭露，场内裂隙总体屈较发育。泥岩多发育浅表风化裂隙，呈网状，密度较大，延伸较短，半充填或无充填。工程区发育裂隙4组，其中Jl与J2主要发育在淮远河黄木沟水库至黑龙江汇合口段、
7、淮远河拾万镇协和桥至万古镇高跳墩段，J3与J4主要发育在淮远河万古镇响潍桥至观音堂翻板闸段及淮远河万古镇高跳墩至施家桥段，分述如下：JI：N2540WNEN3547,裂面较平直，裂隙张开约Imm,泥质充填，贯通性较好，裂隙间距0.l0.5m,延伸长度0.52.5m。J2:N1520WSWZ65-72o,裂面较平直，闭合，贯通性较好，无填充，裂隙间距0.12.Om,延伸长度1.23.5m.J3：S15-22oWSEZ40-55o,裂面较平直，裂隙张开约2mm,泥质充填，贯通性较好，裂隙间距0.33.0m,延伸长度0.33.5m。J4:S2540WNW5070,裂面较平直，闭合，贯通性较好，无填充
8、，裂隙间距0.31.Onb延伸长度0.53.0m。节理裂隙总体间距0.13.0m,属较发育。3.5 水文地质条件3. 5.I地下水类型工程区地下水按赋存条件可分松散层中孔隙水、基岩裂隙水两类。(1)松散层孔隙水赋存于河道岸坡第四系土层中，受大气降水和地表水补给，水量小，水位受季节影响明显，排泄于河床内。(2)基岩裂隙水赋存于基岩构造裂陵与风化裂隙中，常在砂泥岩接触面以井、泉形式溢出地表，受大气降水、河水补给，排泄于河内，水量受季节影响。4. 5.2环境水化学特征本次勘察在工程区河水中取水样2件(上下游各1件)进行水质简分析。依据水利水电工段由南西向北东径流，在干坝子附近进入铜梁区东城街道汇入小
9、安溪，最终在合川区汇入涪江，本工程段中心河道全长14.112km。河谷属侵蚀剥蚀丘陵地貌，地形受河道切割呈平缓的型，河道从上往下水面渐宽。本工程岸坡治理共包含四段，分别是淮远河黄木沟水库至黑龙江汇合口段、淮远河拾万镇协和桥至万古镇高跳墩段、淮远河万古镇响滩桥至观音堂翻板闸段及淮远河万古镇高跳墩至施家桥段，淮远河黄木沟水库至黑龙江汇合口段河面宽约820m,局部河曲处达30m,河谷走向与岩层走向整体平行,局部存在正交或斜交,整体为纵向谷,河道切割深度2.0-5.Om,河底高程281.5m291.9m,纵向坡降约1.9猿,淮远河黄木沟水库至黑龙江汇合口段河道左岸岸坡坡顶高程282.2-301.2m,
10、相对高差2.011.2m,地形整体呈斜坡状，坡角一般1535,临河岸坡近直立：右岸岸坡坡顶高程282.2308.7m,相对高差2.017.6m,地形坡角830，临河岸坡近直立；勘察期间，河水位高程287.3m：港远河拾万镇协和桥至万古镇高跳墩段河面宽约2534m,局部河曲处达40m,河谷走向与岩层走向斜交，局部存在正交或平行，整体为斜向谷，河道切割深度2.34.8m,河底高程270.20m272.90m,纵向坡降约0.1%。，淮远河拾万镇协和桥至万古镇高跳墩段河道左岸岸坡坡顶高程277.30282.50m,相对高差2.57.8m,地形整体呈斜坡状，坡角般1545,临河岸坡近直立:右岸岸坡坡顶高
11、程276.60282.50m,相对高差3.45.8m,地形坡角12-34,临河岸坡近直立，勘察期间，河水位高程272.0m；淮远河万古镇响滩桥至观音堂翻板闸段河面宽约3238m,局部河曲处达45m,河谷走向与岩层走向斜交，局部存在正交或平行，整体为斜向谷，河道切割深度2.55.5m,河底高程272.44m274.49m,纵向坡降约0.2%,淮远河万古镇响滩桥至观音堂翻板闸段河道左岸岸坡坡顶高程273.80276.17m,相对高差2.04.5m,地形整体呈斜坡状，坡角般1235,临河岸坡近直立；右岸岸坡坡顶高程274.88286.03m,相对高差2512.3m,地形坡角1035,临河岸坡近直立，
12、勘察期间，河水位高程272.86m：淮远河万古镇高跳墩至施家桥段河面宽约2535m,局部河曲处达45m,河谷走向与岩层走向整体平行,局部存在正交或斜交,整体为纵向谷,河道切割深度3.05.Om,河底高程261.77m263.Ihn,纵向坡降约O.2%o,淮远河万古镇高跳墩至施家桥段河道左岸岸坡坡顶高程268.2272.1m,相对高差2.0U.2m,地形整体呈斜坡状，坡角一般1020,临河岸坡近直立；右岸岸坡坡顶高程268.6270.4m,相对高差2.010.4m,地形坡角822,临河岸坡近直立，勘察期间，河水位高程264.5m。河道两岸坡多为耕地或农田。图3.2-1工程场地卫星影像图3. 3地

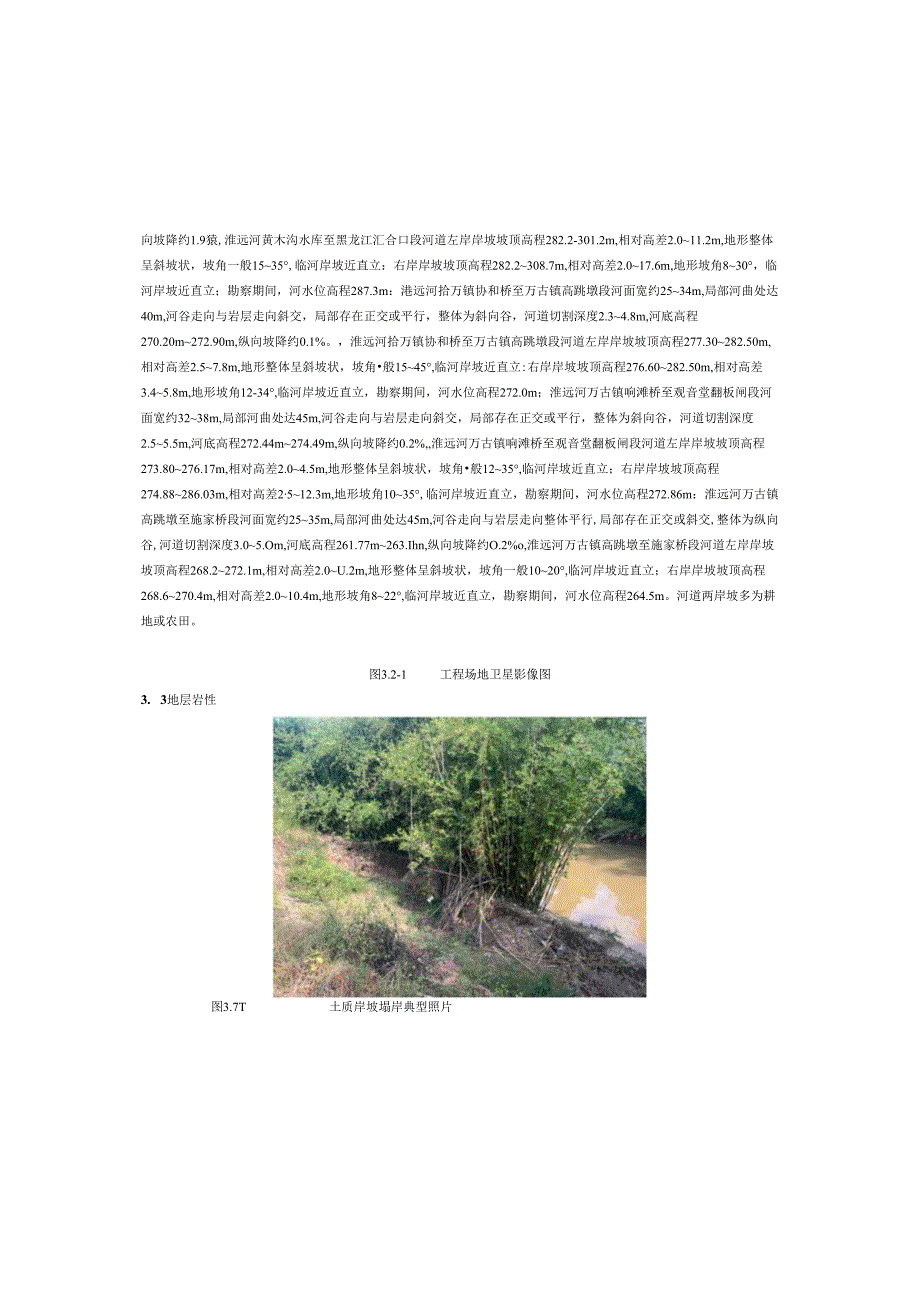

13、层岩性图3.7T土质岸坡塌岸典型照片（2）风化本区风化受地形、岩性及构造控制，风化岩体多呈带状分布，风化带形态大致与地形线一致。根据地表测绘和钻孔揭示，岩体一般强风化带厚度054.5m,弱风化带厚度8IOm,水平强卸荷带厚度23m。本区岩体中砂岩属软岩较软岩岩体，泥岩、粉砂岩多属极软岩软岩，工程区内岩体以极软岩较软岩为主。由室内试验资料可知：粉质黏土：天然含水量20.9%32.5%,天然密度1.792.02gcm3,孔隙比0.6510.991,液性指数I1.=O.17-0.73,塑性指数IP=IO.718.6,呈可塑硬塑状。天然固结快剪凝聚力26.140.8kPa,内摩擦角23.7527.3l
14、0,饱和固结快剪凝聚力21.328.5kPa,内摩擦角19.0121.78o重砂壤土:天然含水量18.7%20.2%,天然密度1.651.77gcm3,孔隙比0.8170.981。天然固结快剪凝聚力3.68.8kPa,内摩擦角24.930.2,饱和固结快剪凝聚力2.25.2kPa,内摩擦角23.4。26.4。3.2. 2岩体物理力学性质试验成果本工程岩体主要为泥岩，砂岩及粉砂岩主要参考临近同一套岩层试验值并结合经验提出，本次勘察共取6组弱风化泥岩进行物理力学试验。工程沿岸基岩物理力学指标建议值程地质勘察规范(GB50487-2008)对拟建场地环境水腐蚀性进行评价。3.6 岩体风化特征本区岩体
15、风化程度受岩性及微地貌控制，砂岩质硬，抗风化能力强，泥岩岩质软，抗风化能力弱，岩体强弱风化带特征差异明显，以垂直风化为主，局部受地貌影响具层状风化特征。强风化泥岩：红褐色、紫红色泥岩，夹钙泥质或粉砂泥质胶结，岩芯呈碎块状、饼状及短柱状，岩质疏松易碎，锤击声哑，部分呈渣状、粉末状，遇水软化，失水后易崩解，强风化层厚度为1.0*-4.5mo强风化砂岩：灰黄色、紫灰、灰紫色块状细粒泥质砂岩，岩芯呈短柱状，锤击声哑，泥质粉砂岩结构，强风化层厚O83.Om。强风化粉砂岩：红褐色、紫红色块状细粒泥质砂岩，岩芯呈块状、散体状，锤击声哑，泥质粉砂岩结构，强风化层厚1.O3.5m。弱风化泥岩：红褐色，紫红色，岩芯以短柱状为主，少量呈柱状及碎块，微裂隙发育，锤击声喳，失水后易崩解。弱风化砂岩：灰白色，岩芯呈柱状及长柱状，锤击声清脆，裂面遭受风化蚀变明显。弱风化粉砂岩：紫红色，岩芯呈柱状及长柱状，锤击声哑，裂隙较发育。3.7 不良地质现象(1)塌岸本工程河段沿线岸坡主要以土质岸坡为主，受工程区堰体控制，工程段水位般升降幅度不大，但在旱涝季节，河水位在常年水位上下存在波动，波动范围内岸
