《检测材料取样规则.docx》由会员分享，可在线阅读，更多相关《检测材料取样规则.docx（1页珍藏版）》请在第壹文秘上搜索。

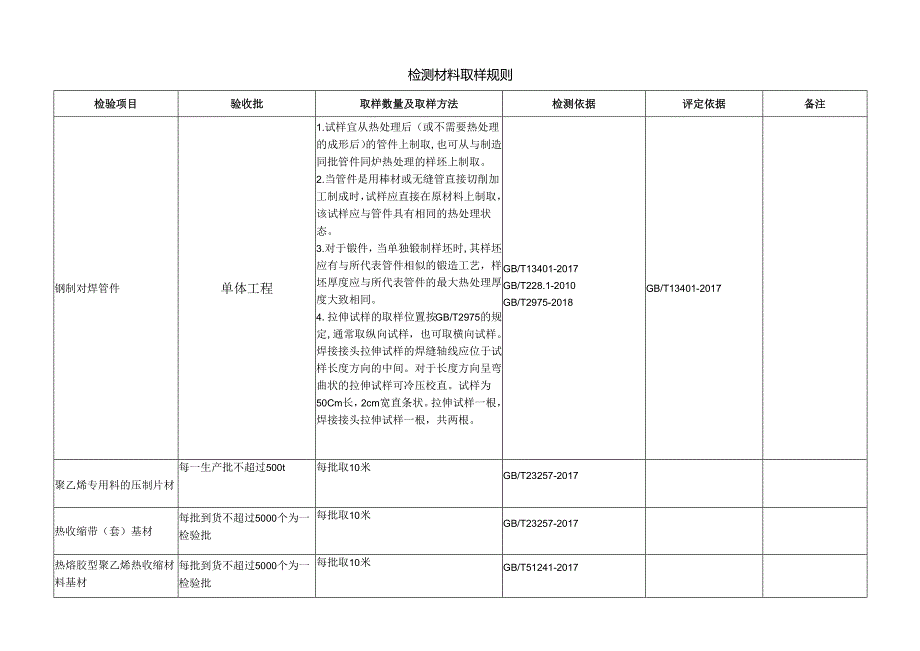

检测材料取样规则检验项目验收批取样数量及取样方法检测依据评定依据备注钢制对焊管件单体工程1 .试样宜从热处理后（或不需要热处理的成形后）的管件上制取,也可从与制造同批管件同炉热处理的样坯上制取。2 .当管件是用棒材或无缝管直接切削加工制成时，试样应直接在原材料上制取，该试样应与管件具有相同的热处理状态。3 .对于锻件，当单独锻制样坯时,其样坯应有与所代表管件相似的锻造工艺，样坯厚度应与所代表管件的最大热处理厚度大致相同。4 .拉伸试样的取样位置按GB/T2975的规定,通常取纵向试样，也可取横向试样。焊接接头拉伸试样的焊缝轴线应位于试样长度方向的中间。对于长度方向呈弯曲状的拉伸试样可冷压校直。试样为50Cm长，2cm宽直条状。拉伸试样一根，焊接接头拉伸试样一根，共两根。GB/T13401-2017GB/T228.1-2010GB/T2975-2018GB/T13401-2017聚乙烯专用料的压制片材每一生产批不超过500t每批取10米GB/T23257-2017热收缩带（套）基材每批到货不超过5000个为一检验批每批取10米GB/T23257-2017热熔胶型聚乙烯热收缩材料基材每批到货不超过5000个为一检验批每批取10米GB/T51241-2017
