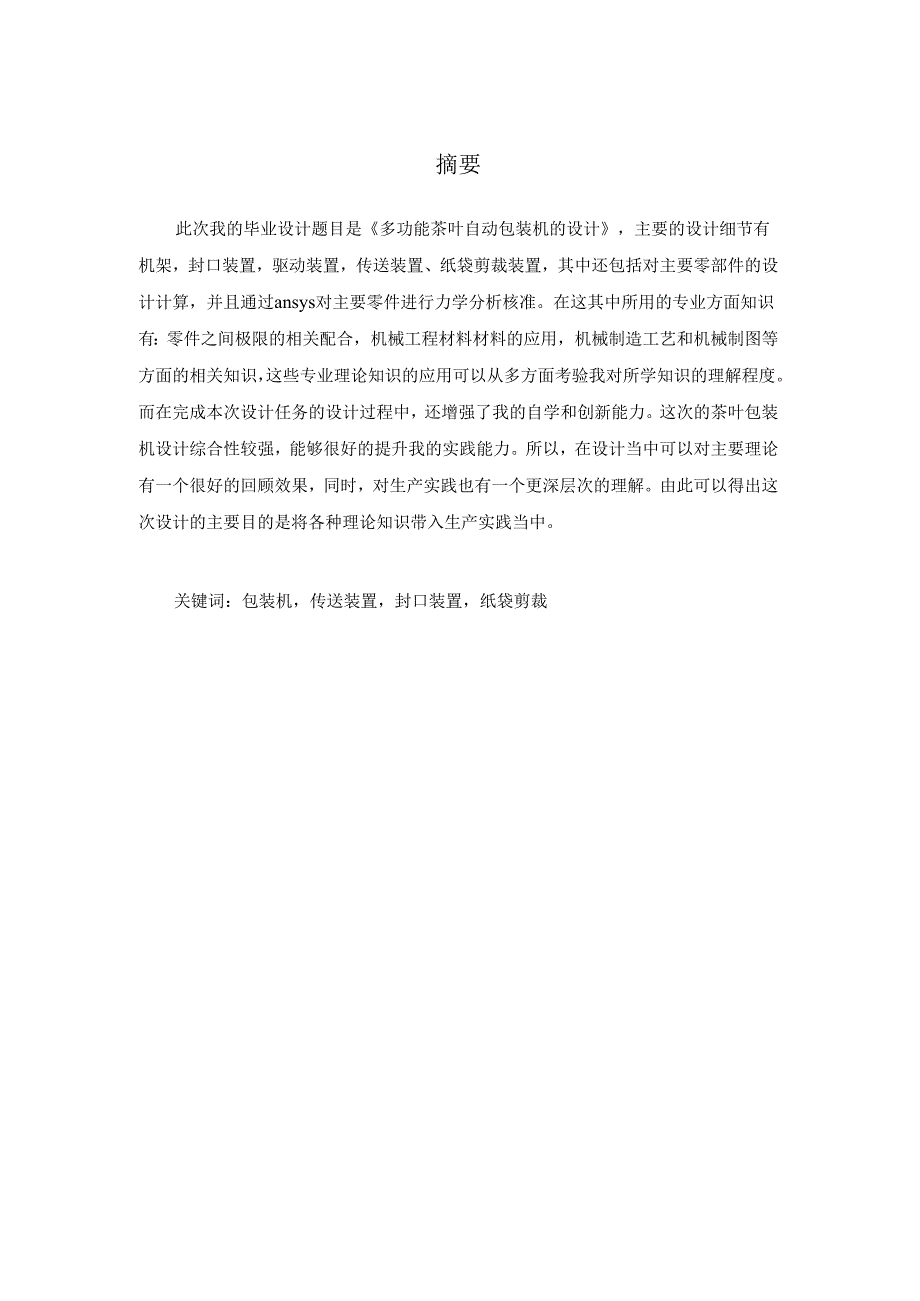

1、摘要此次我的毕业设计题目是多功能茶叶自动包装机的设计，主要的设计细节有机架，封口装置，驱动装置，传送装置、纸袋剪裁装置，其中还包括对主要零部件的设计计算，并且通过ansys对主要零件进行力学分析核准。在这其中所用的专业方面知识有：零件之间极限的相关配合，机械工程材料材料的应用，机械制造工艺和机械制图等方面的相关知识，这些专业理论知识的应用可以从多方面考验我对所学知识的理解程度。而在完成本次设计任务的设计过程中，还增强了我的自学和创新能力。这次的茶叶包装机设计综合性较强，能够很好的提升我的实践能力。所以，在设计当中可以对主要理论有一个很好的回顾效果，同时，对生产实践也有一个更深层次的理解。由此可

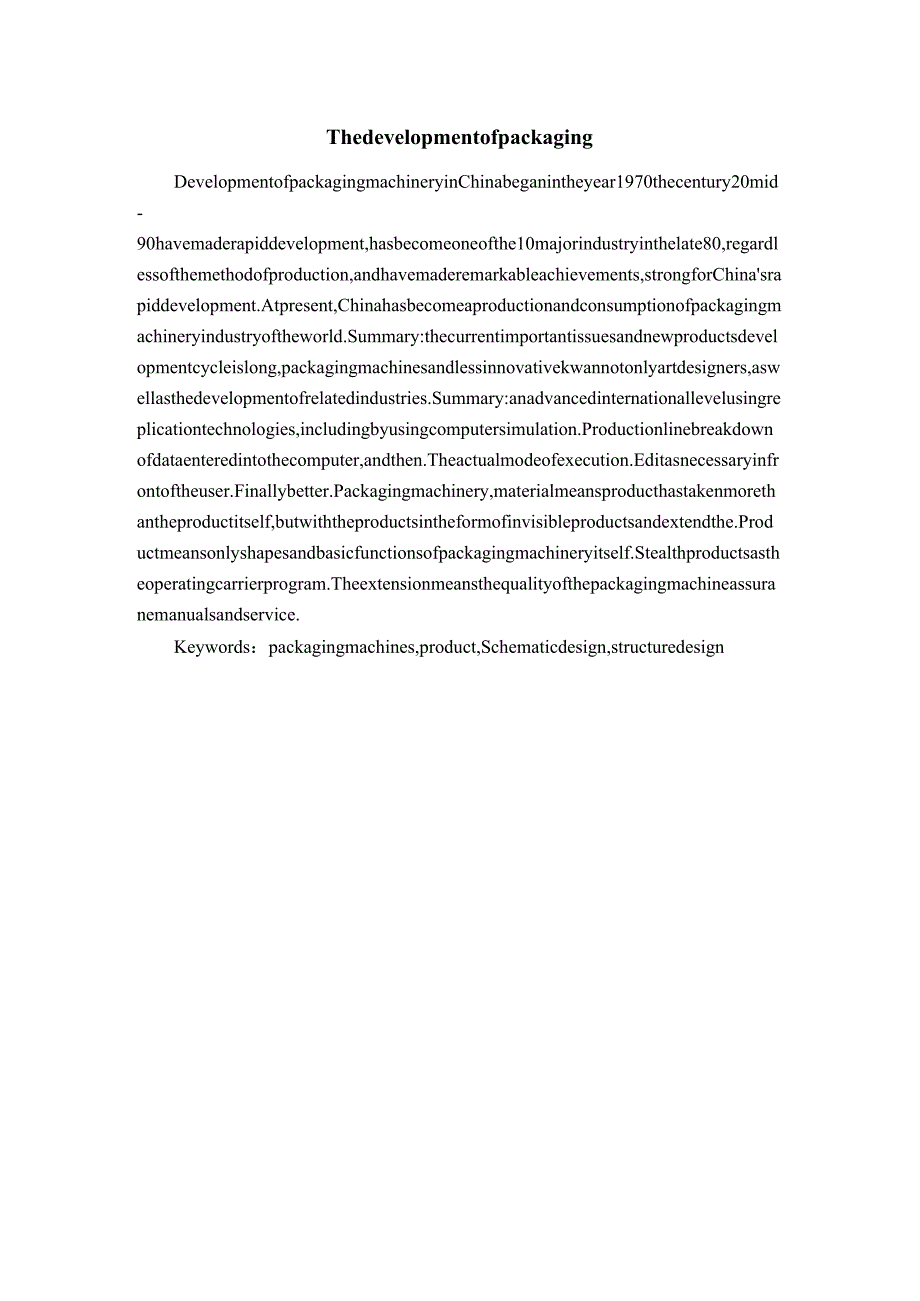

2、以得出这次设计的主要目的是将各种理论知识带入生产实践当中。关键词：包装机，传送装置，封口装置，纸袋剪裁ThedevelopmentofpackagingDevelopmentofpackagingmachineryinChinabeganintheyear1970thecentury20mid-90havemaderapiddevelopment,hasbecomeoneofthe10majorindustryinthelate80,regardlessofthemethodofproduction,andhavemaderemarkableachievements,strongforChin
3、asrapiddevelopment.Atpresent,Chinahasbecomeaproductionandconsumptionofpackagingmachineryindustryoftheworld.Summary:thecurrentimportantissuesandnewproductsdevelopmentcycleislong,packagingmachinesandlessinnovativekwannotonlyartdesigners,aswellasthedevelopmentofrelatedindustries.Summary:anadvancedinter
4、nationallevelusingreplicationtechnologies,includingbyusingcomputersimulation.Productionlinebreakdownofdataenteredintothecomputer,andthen.Theactualmodeofexecution.Editasnecessaryinfrontoftheuser.Finallybetter.Packagingmachinery,materialmeansproducthastakenmorethantheproductitself,butwiththeproductsin
5、theformofinvisibleproductsandextendthe.Productmeansonlyshapesandbasicfunctionsofpackagingmachineryitself.Stealthproductsastheoperatingcarrierprogram.Theextensionmeansthequalityofthepackagingmachineassuranemanualsandservice.Keywords：packagingmachines,product,Schematicdesign,structuredesign目录绪论11 .包装机

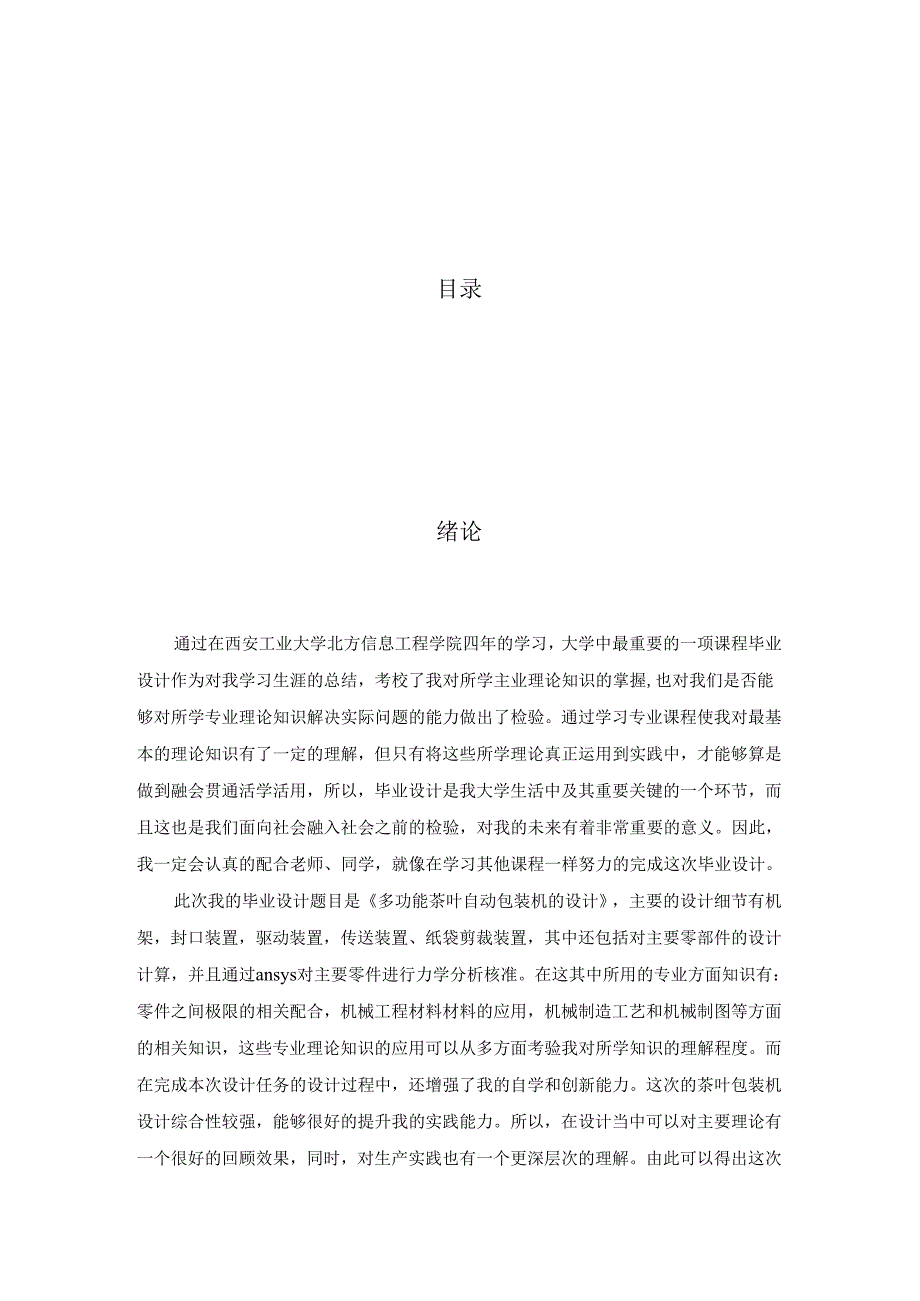

6、械的介绍21.1 1包装机械的定义21.2 包装机械的分类21.3 茶叶自动包装机械的发展31.4 茶叶自动包装机的特点42 .茶叶自动包装机的设计方案61 .1茶叶自动包装机的总体设计方案62 .2茶叶自动包装机工作原理73 .茶叶自动包装机的结构及设计计算93.1茶叶自动包装机的结构93.1.1机架103.1.2输送带143.1.3封口装置143.1.4滚轮传送装置163.1.5纸袋剪裁装置163.2茶叶自动包装机的设计计算171. 2.1茶叶自动包装机的设计要求183. 2.2茶叶自动包装机外形及尺寸184. 2.3茶叶自动包装机主要部件的选型计算194 .茶叶自动包装机的三维建模和运用
7、ANSYS进行主要零件的刚强度分析384.1 机架的建模244.2 卡套的三维建模254.3 3三维零件的装配264.4 茶叶自动包装机主要零件的力学分析325 茶叶自动包装机的使用和维护385.1 茶叶自动包装机使用前准备385.2茶叶自动包装机的维护及保养395.3茶叶自动包装机使用注意事项395.4茶叶自动包装机的常见故障及排除40致谢44参考文献45绪论通过在西安工业大学北方信息工程学院四年的学习，大学中最重要的一项课程毕业设计作为对我学习生涯的总结，考校了我对所学主业理论知识的掌握,也对我们是否能够对所学专业理论知识解决实际问题的能力做出了检验。通过学习专业课程使我对最基本的理论知识
8、有了一定的理解，但只有将这些所学理论真正运用到实践中，才能够算是做到融会贯通活学活用，所以，毕业设计是我大学生活中及其重要关键的一个环节，而且这也是我们面向社会融入社会之前的检验，对我的未来有着非常重要的意义。因此，我一定会认真的配合老师、同学，就像在学习其他课程一样努力的完成这次毕业设计。此次我的毕业设计题目是多功能茶叶自动包装机的设计，主要的设计细节有机架，封口装置，驱动装置，传送装置、纸袋剪裁装置，其中还包括对主要零部件的设计计算，并且通过ansys对主要零件进行力学分析核准。在这其中所用的专业方面知识有：零件之间极限的相关配合，机械工程材料材料的应用，机械制造工艺和机械制图等方面的相关
9、知识，这些专业理论知识的应用可以从多方面考验我对所学知识的理解程度。而在完成本次设计任务的设计过程中，还增强了我的自学和创新能力。这次的茶叶包装机设计综合性较强，能够很好的提升我的实践能力。所以，在设计当中可以对主要理论有一个很好的回顾效果，同时，对生产实践也有一个更深层次的理解。由此可以得出这次设计的主要目的是将各种理论知识带入生产实践当中。茶叶自动包装机是市场常见的一种食品包装机械。该类机械一般可以连续的作业，且操作简单方便更加的人性化同时能大量的节省人力资源，降低生产成本，为大量的业者提供方便之处。由于本人所学知识水平有限，文中可能有一些错误和不足的地方，还请各位读者理解、并加以指正。1
10、包装机械的介绍1.1 包装机械的定义包装机是完成全部或部分包装过程的机器，包装过程包括成型、充填、裹包等主要包装工序，以及清晰、干燥、杀菌、贴标、捆扎、集装、拆卸等前后包装工序，转送、选别等其他辅助工序。1.2包装机械的分类1. 2.1按包装机械的自动化程度分类(1)全自动包装机：自动完成供料、成型、充填，封口，并自动完成其他工序的机械设备。(2)半自动包装机：通过人工辅助完成包装对象的供给等其他辅助工序,但可以自动完成包装工序的机械设备。1.2.2按完成包装产品的类别分类(1)专用包装机：是旨在对某一特定产品进行包装的机器。(2)多用包装机：是通过对包装机械的部分零件进行更换，以达到完成两种
11、或两种以上产品的包装工作目的的机械设备。(3)通用包装机：是可以完成指定范围内的两种或两种以上的产品包装工作的机械设备。1.2.3按包装机械的功能分类按包装机械功能的不同，可以将包装机械分为：填充机、干燥机、灌装机、杀菌机、封口机、困炸机、包裹机、集装机、贴标机、清洗机、无菌包装机械、包装容器制造类、辅助包装机、多功能包装机等。1.3茶叶自动包装机的特点包装机械大部分属于自动机，不仅拥有其自身所具有的特殊性能，而且也具备一般机械所具有的功能特点，主要特点如下：(1)目前包装机械为达到高运行速率，良好的动作配合均采用了复杂的机构。所以要求对各个部件的刚度和其表面质量等有较高标准。(2)驱动电机的
12、功率一般较小，所以执行机构的工作力也比较小(3)包装机械为了达到灵活调整包装速度的技术目标大多会运用无极变速装置。(4)通常包装机械自动化程度较高，而采用微机控制可以较好的达到操作和控制智能化的目的。(5)包装机械是特殊类型的专业机械，虽然种类较多，但是生产得数量毕竟有限。所以在包装机械的设计中应充分考虑到标准化、通用化、系列化、模块化及多功能性，以便在投入使用的时候可以节约使用成本维修成本。1.4茶叶自动包装机械的发展我国包装机械行业是在第二十世纪的七十年代前后开始兴起的，并且在九十年代的中期得到了迅速的发展，在八十年代末，包装机械行业已经成为机械行业中的重点行业之一。不论是生产产量还是生产
13、的品种，都已经取得了显著的成绩，对于我国经济的快速发展包装行业也提供了强有力的保证。当前，我国的食品包装机械行业的主要问题是对于新产品的开发耗时比较长，对于成品的模仿情况较多，而独立研发拥有自主创新的相对比较少，这不单与行业内的设计人员的技术状况有关系，同时也和相关行业的发展状况息息相关。国际上利用先进的仿真技术，计算机加以辅助，然后自动合成三维模型，将过去在生产中发生的生产故障数据输入到计算机，之后再以实际经营模式的方法将体现出来，最后，根据用户的需求进行合适的修改，最终达到要求，做到完善。包装机械作为一种产品，它的意义已经超出了普通的物质意义，其中更是囊括了形式产品，延伸产品，隐形产品几个
14、方面的含义。形式产品是指包装机的基本功能和具体的形态；隐形产品是指用户对于包装机的实际使用；延伸产品是指包装机在使用时的质量保证、使用指导和售后服务等等。所以，完整的包装机的设计流程应该包括：市场调研（确定用户需求）、原理图设计（完善的设计理论）、结构设计（符合业者要求的结构特性）、售后服务预案等等。新型包装机械常是集机械、电气一体化的设备。充分利用信息产品的最新成果，采用气动伺服电机驱动，执行机构运用分离传输技术，这样可以大大缩短整个设备的传动链，结构可以得到充分的简化，充分提高机械的工作精度和运行速度。而采用多电机拖动，同步控制技术则是其中的关键技术。而其中由于技术人员对于当前主流趋势得不
15、到充分理解导致对于这项技术的掌握充满艰难。虽然之前我国包装机设计是学习借鉴的阶段，但是在现阶段我们应该有自主创新的设计意识。近年来我国的包装机械工业发展异常迅速，要对相关机械和零件做到全部国产化与国外先进水平还存在相当大的差距而制造精度更是相去甚远，从现阶段进口的情况就可以看出这其中的差距。在食品包装行业应加强食品安全领域的科技和装备水平，对于准确评价食品危害因素的技术和设备更是其中的重中之重，而病原微生物耐药性的深化研究和再发展，疾病预防的技术原因和保护技术和设备等的控制也是其中的重点。食品与包装机械行业结合并形成规模的时间已经超过二十年，相对于包装行业，食品包装则可以看作一个新的领域，在这
16、期间世界技术发展可以说是最快的一个时期，新的技术在行业中不断被应用，尽管如此但国内的行业基础仍然较为薄弱，对于技术力量科学系统的研究也较为缺乏，相对来讲目前处在一个比较滞后的位置，在一定程度上甚至拖累了食品和包装工业的发展。而食品包装机械产业对于包装机械来说发展更为快速。目前，在包装行业不断发展的大环境下，可以清晰的看到包装机械行业中的重重矛盾：行业的发展理念较为古板，无法与现今的发展形势对接活着应该说是企业不能适应现下的发展趋势；技术创新能力不强，工艺技术改进程度不足，对于新产品的开发依然不能从根本上摆脱仿制研究的状况，最终造成缺乏竞争力的状况；经济的增长，效益的提升这些至关重要的方面则还是得靠规模化来提高。另外，包装机械
