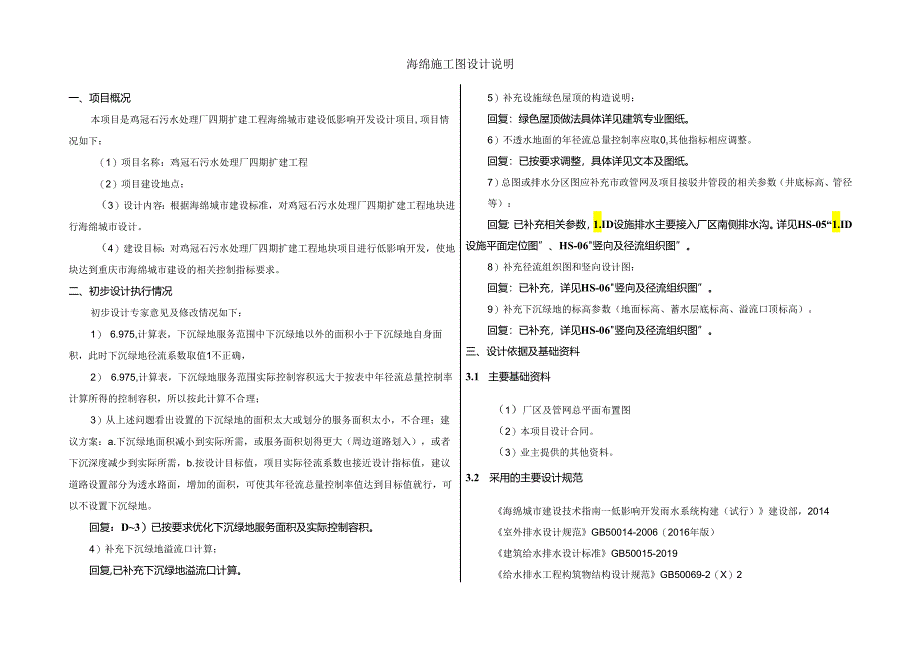

1、海绵施工图设计说明一、项目概况本项目是鸡冠石污水处理厂四期扩建工程海绵城市建设低影响开发设计项目,项目情况如下：（1）项目名称：鸡冠石污水处理厂四期扩建工程（2）项目建设地点：（3）设计内容：根据海绵城市建设标准，对鸡冠石污水处理厂四期扩建工程地块进行海绵城市设计。（4）建设目标：对鸡冠石污水处理厂四期扩建工程地块项目进行低影响开发，使地块达到重庆市海绵城市建设的相关控制指标要求。二、初步设计执行情况初步设计专家意见及修改情况如下：1） 6.975,计算表，下沉绿地服务范围中下沉绿地以外的面积小于下沉绿地自身面积，此时下沉绿地径流系数取值1不正确，2） 6.975,计算表，下沉绿地服务范围实际
2、控制容积远大于按表中年径流总量控制率计算所得的控制容积，所以按此计算不合理；3）从上述问题看出设置的下沉绿地的面积太大或划分的服务面积太小，不合理；建议方案：a.下沉绿地面积减小到实际所需，或服务面积划得更大（周边道路划入），或者下沉深度减少到实际所需，b.按设计目标值，项目实际径流系数也接近设计指标值，建议道路设置部分为透水路面，增加的面积，可使其年径流总量控制率值达到目标值就行，可以不设置下沉绿地。回复：D3）已按要求优化下沉绿地服务面积及实际控制容积。4）补充下沉绿地溢流口计算；回复,已补充下沉绿地溢流口计算。5）补充设施绿色屋顶的构造说明：回复：绿色屋顶做法具体详见建筑专业图纸。6）不
3、透水地面的年径流总量控制率应取0,其他指标相应调整。回复：已按要求调整，具体详见文本及图纸。7）总图或排水分区图应补充市政管网及项目接驳井管段的相关参数（井底标高、管径等）：回复：已补充相关参数，1.ID设施排水主要接入厂区南侧排水沟。详见HS-05“1.ID设施平面定位图”、HS-06竖向及径流组织图”。8）补充径流组织图和竖向设计图：回复：已补充，详见HS-06竖向及径流组织图”。9）补充下沉绿地的标高参数（地面标高、蓄水层底标高、溢流口顶标高）。回复：已补充，详见HS-06竖向及径流组织图”。三、设计依据及基础资料3.1 主要基础资料（1）厂区及管网总平面布置图（2）本项目设计合同。（3

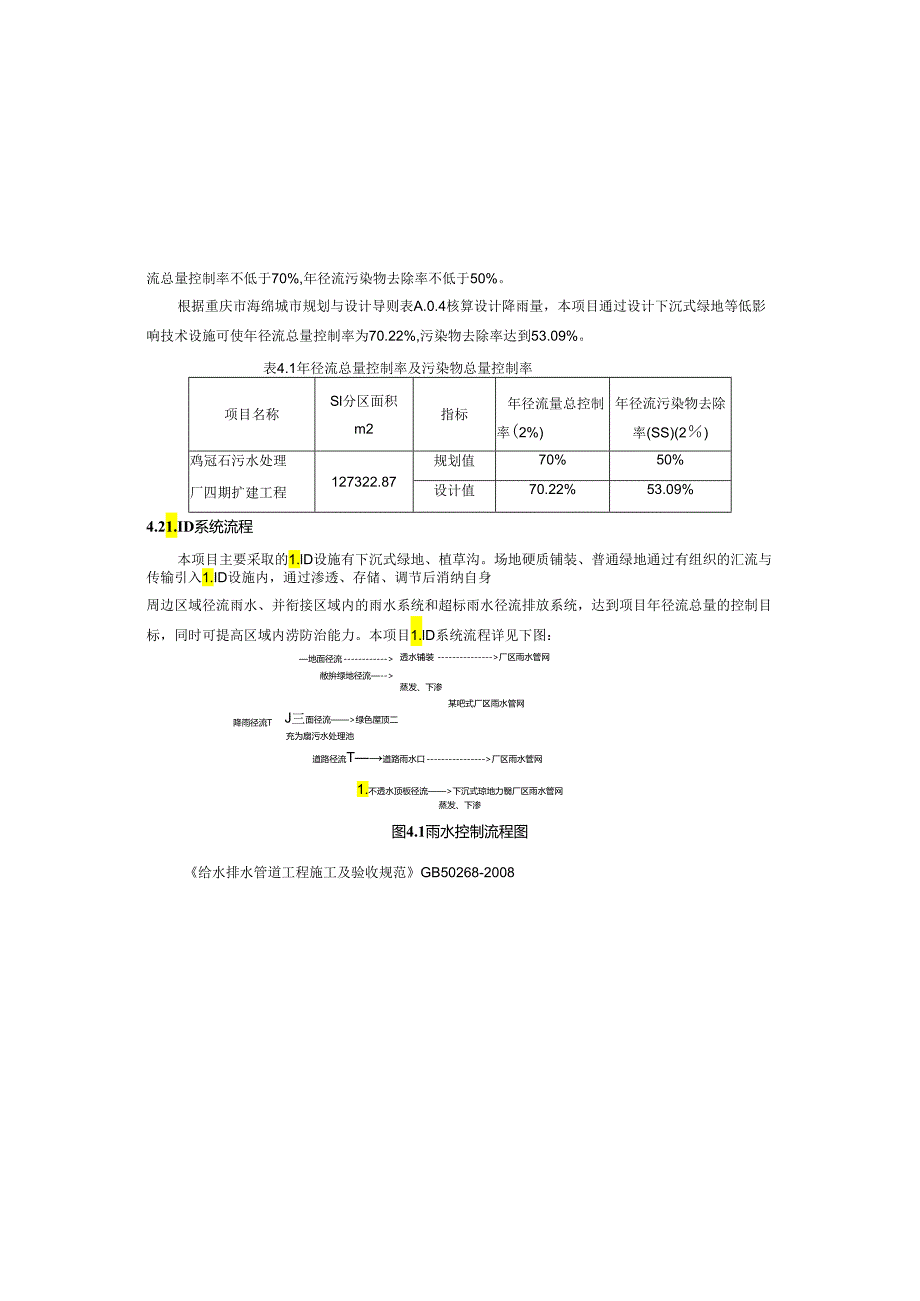

4、）业主提供的其他资料。3.2 采用的主要设计规范海绵城市建设技术指南一低影响开发雨水系统构建（试行）建设部，2014室外排水设计规范GB50014-2006（2016年版）建筑给水排水设计标准GB50015-2019给水排水工程构筑物结构设计规范GB50069-2（X）2流总量控制率不低于70%,年径流污染物去除率不低于50%。根据重庆市海绵城市规划与设计导则表A.0.4核算设计降雨量，本项目通过设计下沉式绿地等低影响技术设施可使年径流总量控制率为70.22%,污染物去除率达到53.09%。表4.1年径流总量控制率及污染物总量控制率项目名称Sl分区面积m2指标年径流量总控制率(2%)年径流污染
5、物去除率(SS)(2)鸡冠石污水处理厂四期扩建工程127322.87规划值70%50%设计值70.22%53.09%4.21.ID系统流程本项目主要采取的1.lD设施有下沉式绿地、植草沟。场地硬质铺装、普通绿地通过有组织的汇流与传输引入1.ID设施内，通过渗透、存储、调节后消纳自身周边区域径流雨水、并衔接区域内的雨水系统和超标雨水径流排放系统，达到项目年径流总量的控制目标，同时可提高区域内涝防治能力。本项目1.lD系统流程详见下图：地面径流敝拚绿地径流-透水铺装厂区雨水管网蒸发、下渗某吧式厂区雨水管网降雨径流TJ三面径流绿色屋顶二充为扇污水处理池道路径流T道路雨水口厂区雨水管网1.不透水顶板径

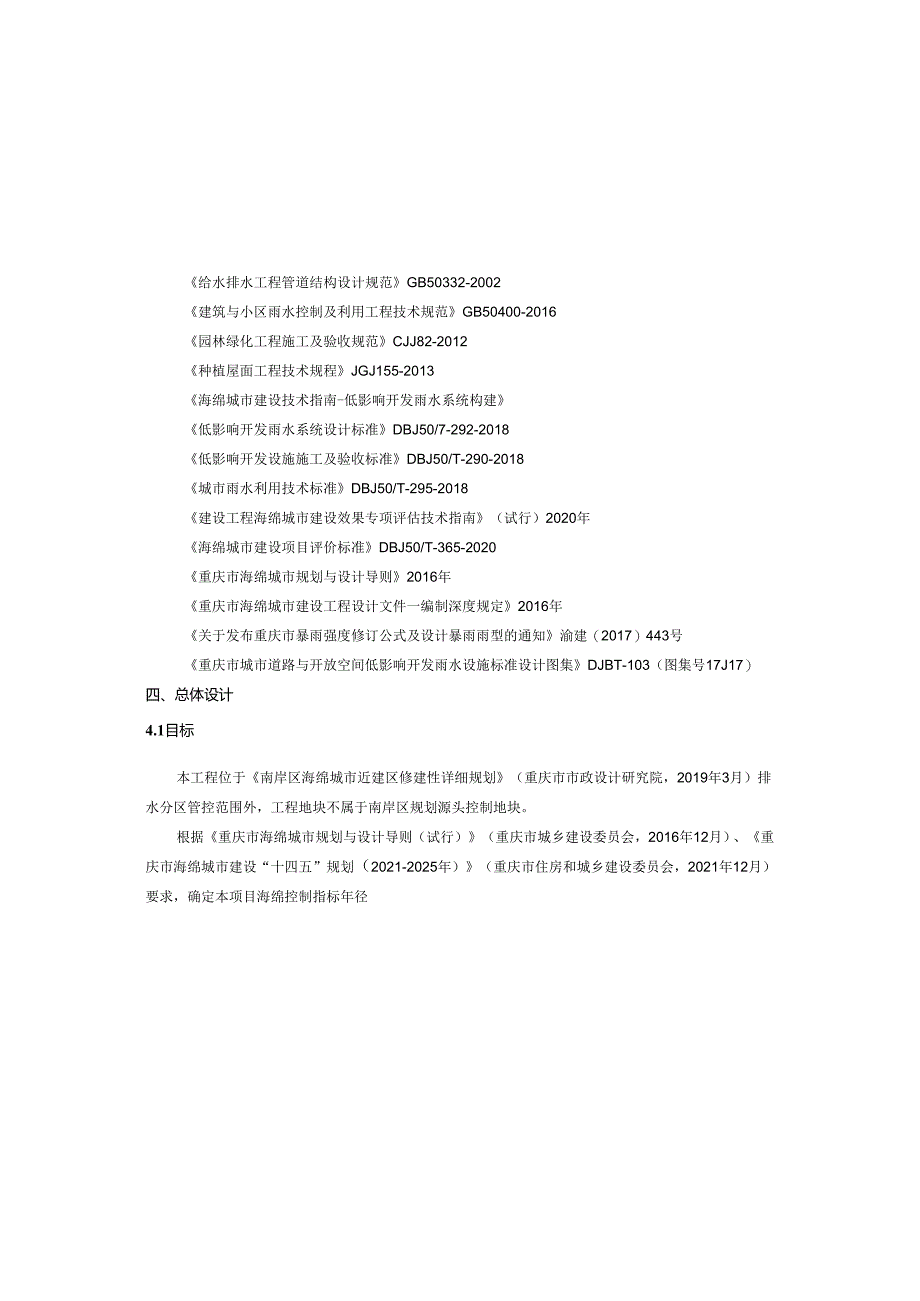

6、流下沉式琼地力翳厂区雨水管网蒸发、下渗图4.1雨水控制流程图给水排水管道工程施工及验收规范GB50268-2008给水排水工程管道结构设计规范GB50332-2002建筑与小区雨水控制及利用工程技术规范GB50400-2016园林绿化工程施工及验收规范CJJ82-2012种植屋面工程技术规程JGJ155-2013海绵城市建设技术指南-低影响开发雨水系统构建低影响开发雨水系统设计标准DBJ50/7-292-2018低影响开发设施施工及验收标准DBJ50/T-290-2018城市雨水利用技术标准DBJ50/T-295-2018建设工程海绵城市建设效果专项评估技术指南（试行）2020年海绵城市建设项
7、目评价标准DBJ50/T-365-2020重庆市海绵城市规划与设计导则2016年重庆市海绵城市建设工程设计文件一编制深度规定2016年关于发布重庆市暴雨强度修订公式及设计暴雨雨型的通知渝建（2017）443号重庆市城市道路与开放空间低影响开发雨水设施标准设计图集DJBT-103（图集号17J17）四、总体设计4.1目标本工程位于南岸区海绵城市近建区修建性详细规划（重庆市市政设计研究院，2019年3月）排水分区管控范围外，工程地块不属于南岸区规划源头控制地块。根据重庆市海绵城市规划与设计导则（试行）（重庆市城乡建设委员会，2016年12月）、重庆市海绵城市建设“十四五”规划（2021-2025年
8、）（重庆市住房和城乡建设委员会，2021年12月）要求，确定本项目海绵控制指标年径表4.3场地卜垫面分析表序号类别雨量径流系数序号类别雨量径流系数1敞开污水处理池06绿色屋面20.352绿地0.157转输型植草沟13透水铺装0.48不透水顶板14不透水铺装19混凝土或沥青路面及广场15覆土绿地50Omm0.15（2）单项设施去除率:表4.4单项设施污染物去除率一览表序号类别单个设施污染物去效率PW（%,以SS计）序号类别单个设施污染物去效率PW（%,以SS计）1敞开污水处理池956绿色屋面2752绿地707转输型植草沟703透水铺装858不透水顶板04不透水铺装09混凝土或沥青路面及广场05覆
9、土绿地50Omm704.31.lD的外排溢流雨水系统(1)暴雨强度重庆市暴雨强度修订公式及设计暴雨雨型按相关程序审查通过后，于2017年8月23正式发布(渝建(2017)443号)。南岸区暴雨强度公式按修订后的重庆市巴南暴雨强度公式：1898(1+0.867IgP)q=(t+9.480)0-709q设计暴雨强度1.(s.hm2)；t一降雨历时(min),t=tl+t2;tl地面集水时间，取15min；12-管渠内雨水流行时间(min)；P设计重现期(年)，厂内排水取P=24.4 1.ID设施材料参数表表4.2下沉式绿地材料参数表序号名称规格材料单位数量1植被层/详总图景观专业设计/2种植土层/
10、种植土要求详景观专业。渗透系数：5.7910-6ms1.1610-5ms,本项目取5.79X10-6ms/3原土层/4溢流口/详平面图/4.5 场地下垫面分析表及单项设施污染物去除率参照表(1)场地下垫面分析：5.21.ID设施控制容积计算1.ID设施控制容积计算如下表所示。下沉式绿地1.ID设施服务面积10004.67m2,其中下沉式绿地面积2141.41r112,不透水顶板及混凝土或沥青路面面积5059.22n通过下沉式绿地及透水路面1.lD设施可使厂区年径流总量控制率增加至70.22%,污染物去除率为53.09%,满足规划目标要求。五、设施工艺设计5.1传统开发模式下垫面统计本项目传统开
11、发模式下区域总面积为127322.87m1,传统开发模式下的下垫面如下图表所示：表5.1传统开发模式下垫面统计表序号下垫面类型面积m2比例雨量径流系数下渗系数综合雨量径流系数设施去污率年径流污染去除率I敞开污水处理池20036.0515.74%0100%35.68%95%58.73%2绿地27270.4121.42%0.1585%70%3透水铺装306.420.24%0.460%85%4不透水铺装449.880.35%10%0%5覆土绿地50Omm32673.3125.66%0.1585%70%6绿色屋面216498.1712.96%0.3565%75%7转输型植草沟1631.851.28%1
12、0%70%8不透水顶板3036.412.38%10%0%9混凝上或沥青路面及广场25420.3719.97%10%0%总面积m2127322.87年径流控制率（规划值）本项目按70%设计年径流污染物消减率（规划值）本项目按50%设计汇水分区分区面积(m,)服务区域服务面积(m,)分区占比技术措施下垫面类型面积m量流数雨径系综合雨量径流系数(RV)年径总量流控制率设施污染物去除率污染物去除率设计降雨厚度(mm)控容双m3)应制君(m设施实际规模(m,)调蓄深度(mm)2H下渗量(m3)设施有效容积(11ls)施控积Tl3)设可容Cfn设施排空时间（三）Sl127322.8698Fl-I10004
13、.677.9%下沉式绿地下沉式绿地2141.4110.7880.()0%80.00%64.00%26.80210.32111.41I(X)52.42214266.68.2转输型植草沟224.791绿地2435.250.15不透水顶板2354.981透水铺装1440.4混凝土或沥青路面及广场2704.241F1-22507.732.0%透水沥青混凝土透水铺装路面2507.730.40.4060.00%85.00%5l.%/不受控区域19066.8815.0%-混凝土或沥青路而及广场19066.8811.000.00%0.00%0.00%/Z/然控域自受区95743.5975.2%-绿地251290.150.1783.44%75.00%62.58%/Z/转输型植草沟1407.061绿化屋面16498.170.35/敞开污水处理池20036.050
