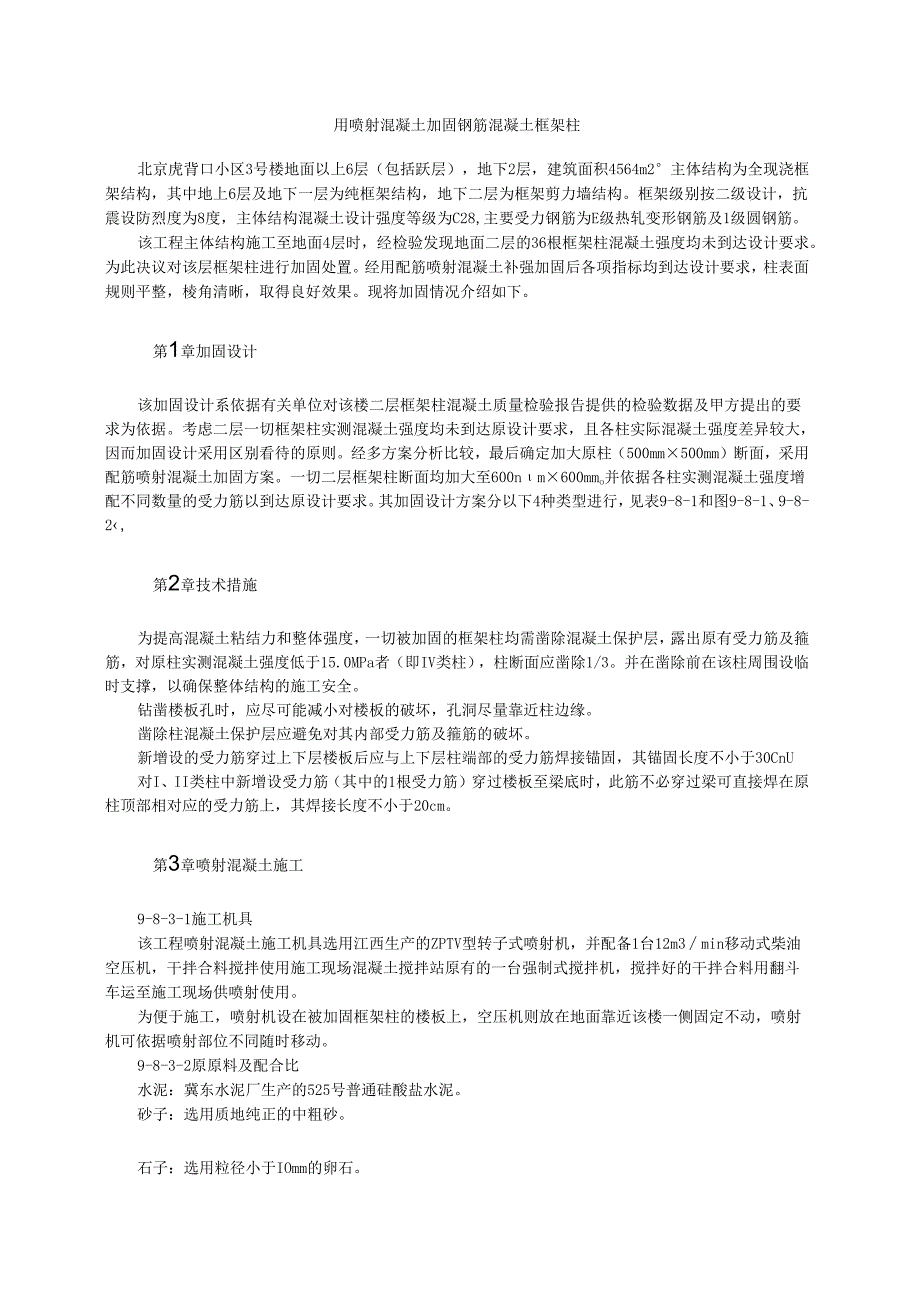

1、用喷射混凝土加固钢筋混凝土框架柱北京虎背口小区3号楼地面以上6层（包括跃层），地下2层，建筑面积4564m2主体结构为全现浇框架结构，其中地上6层及地下一层为纯框架结构，地下二层为框架剪力墙结构。框架级别按二级设计，抗震设防烈度为8度，主体结构混凝土设计强度等级为C28,主要受力钢筋为E级热轧变形钢筋及1级圆钢筋。该工程主体结构施工至地面4层时，经检验发现地面二层的36根框架柱混凝土强度均未到达设计要求。为此决议对该层框架柱进行加固处置。经用配筋喷射混凝土补强加固后各项指标均到达设计要求，柱表面规则平整，棱角清晰，取得良好效果。现将加固情况介绍如下。第1章加固设计该加固设计系依据有关单位对该楼
2、二层框架柱混凝土质量检验报告提供的检验数据及甲方提出的要求为依据。考虑二层一切框架柱实测混凝土强度均未到达原设计要求，且各柱实际混凝土强度差异较大，因而加固设计采用区别看待的原则。经多方案分析比较，最后确定加大原柱（500mm500mm）断面，采用配筋喷射混凝土加固方案。一切二层框架柱断面均加大至600nm600mmo并依据各柱实测混凝土强度增配不同数量的受力筋以到达原设计要求。其加固设计方案分以下4种类型进行，见表9-8-1和图9-8-1、9-8-2,第2章技术措施为提高混凝土粘结力和整体强度，一切被加固的框架柱均需凿除混凝土保护层，露出原有受力筋及箍筋，对原柱实测混凝土强度低于15.0MP
3、a者（即IV类柱），柱断面应凿除1/3。并在凿除前在该柱周围设临时支撑，以确保整体结构的施工安全。钻凿楼板孔时，应尽可能减小对楼板的破坏，孔洞尽量靠近柱边缘。凿除柱混凝土保护层应避免对其内部受力筋及箍筋的破坏。新增设的受力筋穿过上下层楼板后应与上下层柱端部的受力筋焊接锚固，其锚固长度不小于30CnU对I、II类柱中新增设受力筋（其中的1根受力筋）穿过楼板至梁底时，此筋不必穿过梁可直接焊在原柱顶部相对应的受力筋上，其焊接长度不小于20cm。第3章喷射混凝土施工9-8-3-1施工机具该工程喷射混凝土施工机具选用江西生产的ZPTV型转子式喷射机，并配备1台12m3min移动式柴油空压机，干拌合料搅拌

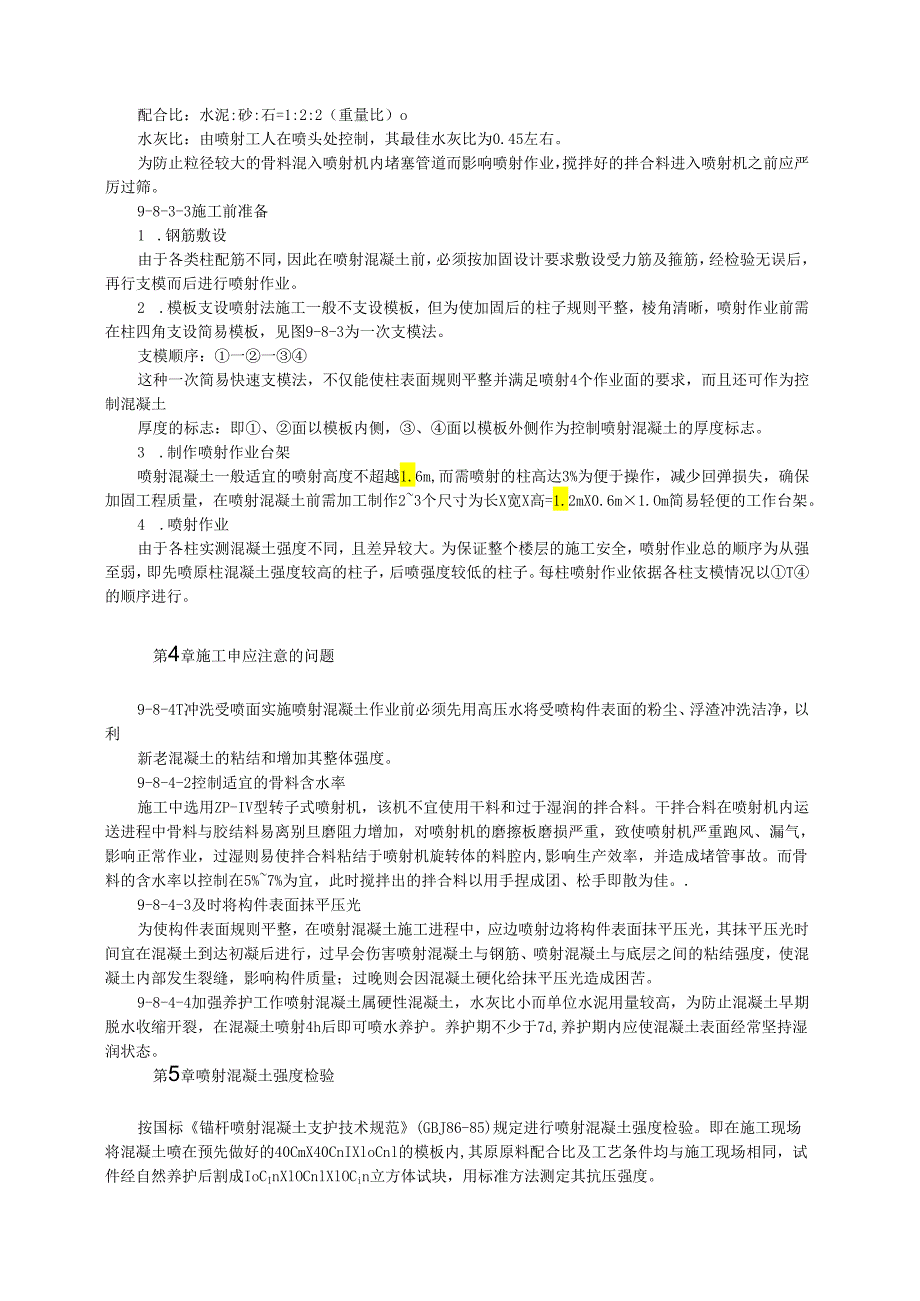

4、使用施工现场混凝土搅拌站原有的一台强制式搅拌机，搅拌好的干拌合料用翻斗车运至施工现场供喷射使用。为便于施工，喷射机设在被加固框架柱的楼板上，空压机则放在地面靠近该楼一侧固定不动，喷射机可依据喷射部位不同随时移动。9-8-3-2原原料及配合比水泥：冀东水泥厂生产的525号普通硅酸盐水泥。砂子：选用质地纯正的中粗砂。石子：选用粒径小于IOmm的卵石。配合比：水泥:砂:石=1:2:2（重量比）o水灰比：由喷射工人在喷头处控制，其最佳水灰比为0.45左右。为防止粒径较大的骨料混入喷射机内堵塞管道而影响喷射作业，搅拌好的拌合料进入喷射机之前应严厉过筛。9-8-3-3施工前准备1 .钢筋敷设由于各类柱配筋
5、不同，因此在喷射混凝土前，必须按加固设计要求敷设受力筋及箍筋，经检验无误后，再行支模而后进行喷射作业。2 .模板支设喷射法施工一般不支设模板，但为使加固后的柱子规则平整，棱角清晰，喷射作业前需在柱四角支设简易模板，见图9-8-3为一次支模法。支模顺序：一一这种一次简易快速支模法，不仅能使柱表面规则平整并满足喷射4个作业面的要求，而且还可作为控制混凝土厚度的标志：即、面以模板内侧，、面以模板外侧作为控制喷射混凝土的厚度标志。3 .制作喷射作业台架喷射混凝土一般适宜的喷射高度不超越1.6m,而需喷射的柱高达3%为便于操作，减少回弹损失，确保加固工程质量，在喷射混凝土前需加工制作23个尺寸为长X宽X
6、高=1.2mX0.6m1.Om简易轻便的工作台架。4 .喷射作业由于各柱实测混凝土强度不同，且差异较大。为保证整个楼层的施工安全，喷射作业总的顺序为从强至弱，即先喷原柱混凝土强度较高的柱子，后喷强度较低的柱子。每柱喷射作业依据各柱支模情况以T的顺序进行。第4章施工申应注意的问题9-8-4T冲洗受喷面实施喷射混凝土作业前必须先用高压水将受喷构件表面的粉尘、浮渣冲洗洁净，以利新老混凝土的粘结和增加其整体强度。9-8-4-2控制适宜的骨料含水率施工中选用ZP-IV型转子式喷射机，该机不宜使用干料和过于湿润的拌合料。干拌合料在喷射机内运送进程中骨料与胶结料易离别旦磨阻力增加，对喷射机的磨擦板磨损严重，
7、致使喷射机严重跑风、漏气，影响正常作业，过湿则易使拌合料粘结于喷射机旋转体的料腔内,影响生产效率，并造成堵管事故。而骨料的含水率以控制在5%7%为宜，此时搅拌出的拌合料以用手捏成团、松手即散为佳。.9-8-4-3及时将构件表面抹平压光为使构件表面规则平整，在喷射混凝土施工进程中，应边喷射边将构件表面抹平压光，其抹平压光时间宜在混凝土到达初凝后进行，过早会伤害喷射混凝土与钢筋、喷射混凝土与底层之间的粘结强度，使混凝土内部发生裂缝，影响构件质量；过晚则会因混凝土硬化给抹平压光造成困苦。9-8-4-4加强养护工作喷射混凝土属硬性混凝土，水灰比小而单位水泥用量较高，为防止混凝土早期脱水收缩开裂，在混凝

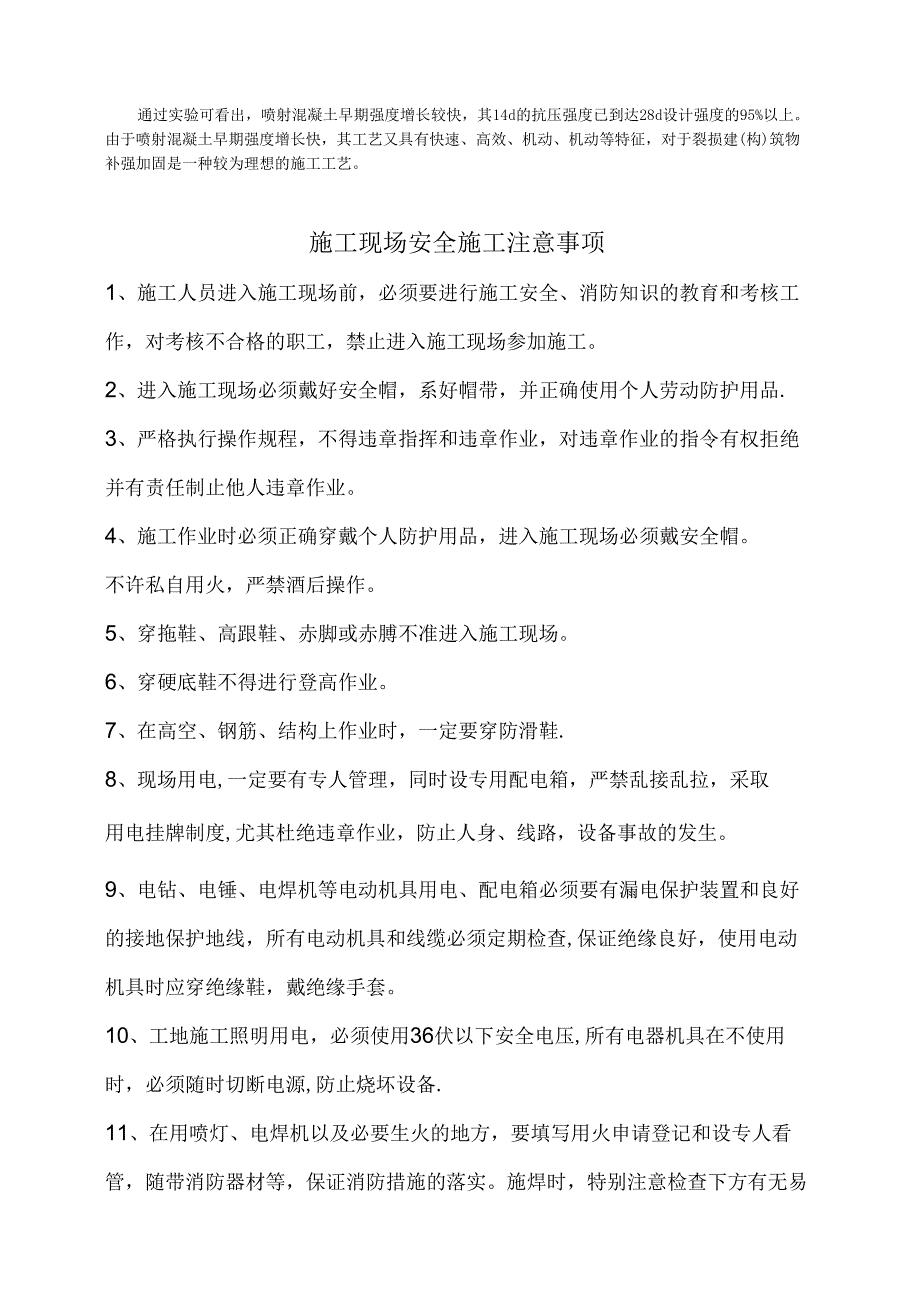

8、土喷射4h后即可喷水养护。养护期不少于7d,养护期内应使混凝土表面经常坚持湿润状态。第5章喷射混凝土强度检验按国标锚杆喷射混凝土支护技术规范(GBJ86-85)规定进行喷射混凝土强度检验。即在施工现场将混凝土喷在预先做好的40CmX40CnIXloCnl的模板内,其原原料配合比及工艺条件均与施工现场相同，试件经自然养护后割成IoCInXlOCnlXlOCin立方体试块，用标准方法测定其抗压强度。通过实验可看出，喷射混凝土早期强度增长较快，其14d的抗压强度已到达28d设计强度的95%以上。由于喷射混凝土早期强度增长快，其工艺又具有快速、高效、机动、机动等特征，对于裂损建(构)筑物补强加固是一种
9、较为理想的施工工艺。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，
10、严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者
11、严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班
12、作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送
13、不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
