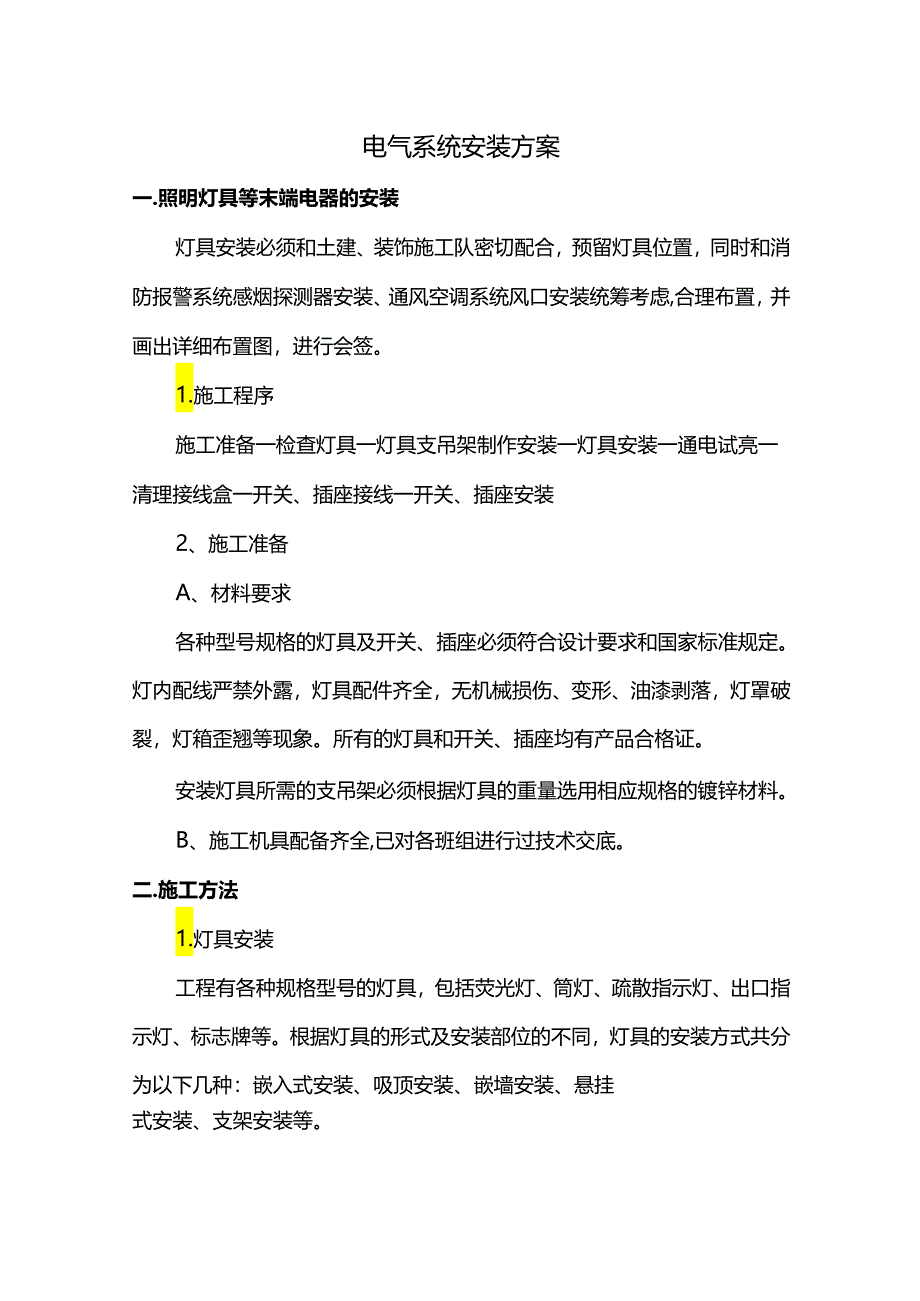

1、电气系统安装方案一.照明灯具等末端电器的安装灯具安装必须和土建、装饰施工队密切配合，预留灯具位置，同时和消防报警系统感烟探测器安装、通风空调系统风口安装统筹考虑,合理布置，并画出详细布置图，进行会签。1.施工程序施工准备一检查灯具一灯具支吊架制作安装一灯具安装一通电试亮一清理接线盒一开关、插座接线一开关、插座安装2、施工准备A、材料要求各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有的灯具和开关、插座均有产品合格证。安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。B、施工机具配

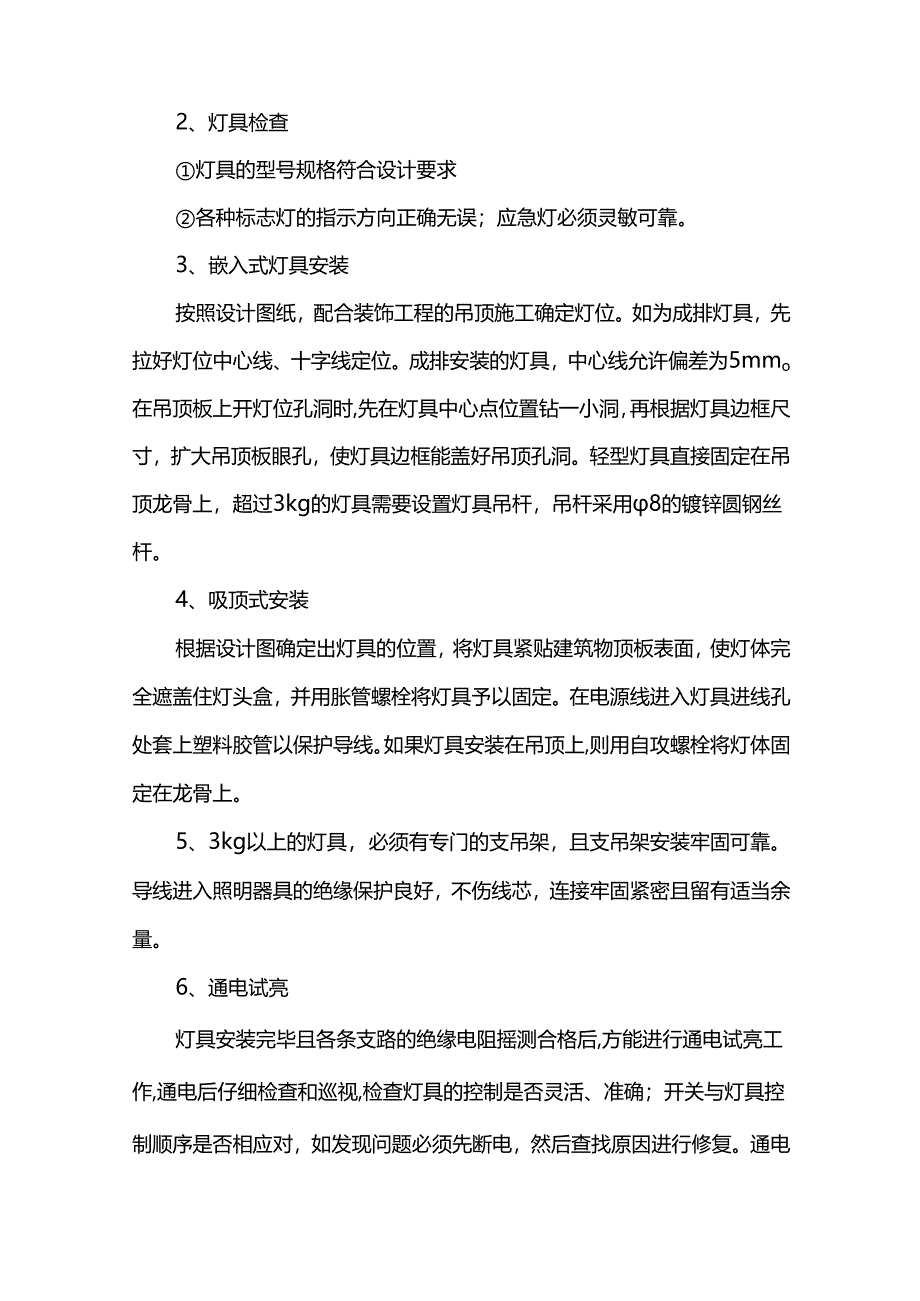

2、备齐全,已对各班组进行过技术交底。二.施工方法1.灯具安装工程有各种规格型号的灯具，包括荧光灯、筒灯、疏散指示灯、出口指示灯、标志牌等。根据灯具的形式及安装部位的不同，灯具的安装方式共分为以下几种：嵌入式安装、吸顶安装、嵌墙安装、悬挂式安装、支架安装等。2、灯具检查灯具的型号规格符合设计要求各种标志灯的指示方向正确无误；应急灯必须灵敏可靠。3、嵌入式灯具安装按照设计图纸，配合装饰工程的吊顶施工确定灯位。如为成排灯具，先拉好灯位中心线、十字线定位。成排安装的灯具，中心线允许偏差为5mmo在吊顶板上开灯位孔洞时,先在灯具中心点位置钻一小洞，再根据灯具边框尺寸，扩大吊顶板眼孔，使灯具边框能盖好吊顶孔
3、洞。轻型灯具直接固定在吊顶龙骨上，超过3kg的灯具需要设置灯具吊杆，吊杆采用8的镀锌圆钢丝杆。4、吸顶式安装根据设计图确定出灯具的位置，将灯具紧贴建筑物顶板表面，使灯体完全遮盖住灯头盒，并用胀管螺栓将灯具予以固定。在电源线进入灯具进线孔处套上塑料胶管以保护导线。如果灯具安装在吊顶上,则用自攻螺栓将灯体固定在龙骨上。5、3kg以上的灯具，必须有专门的支吊架，且支吊架安装牢固可靠。导线进入照明器具的绝缘保护良好，不伤线芯，连接牢固紧密且留有适当余量。6、通电试亮灯具安装完毕且各条支路的绝缘电阻摇测合格后,方能进行通电试亮工作,通电后仔细检查和巡视,检查灯具的控制是否灵活、准确；开关与灯具控制顺序是

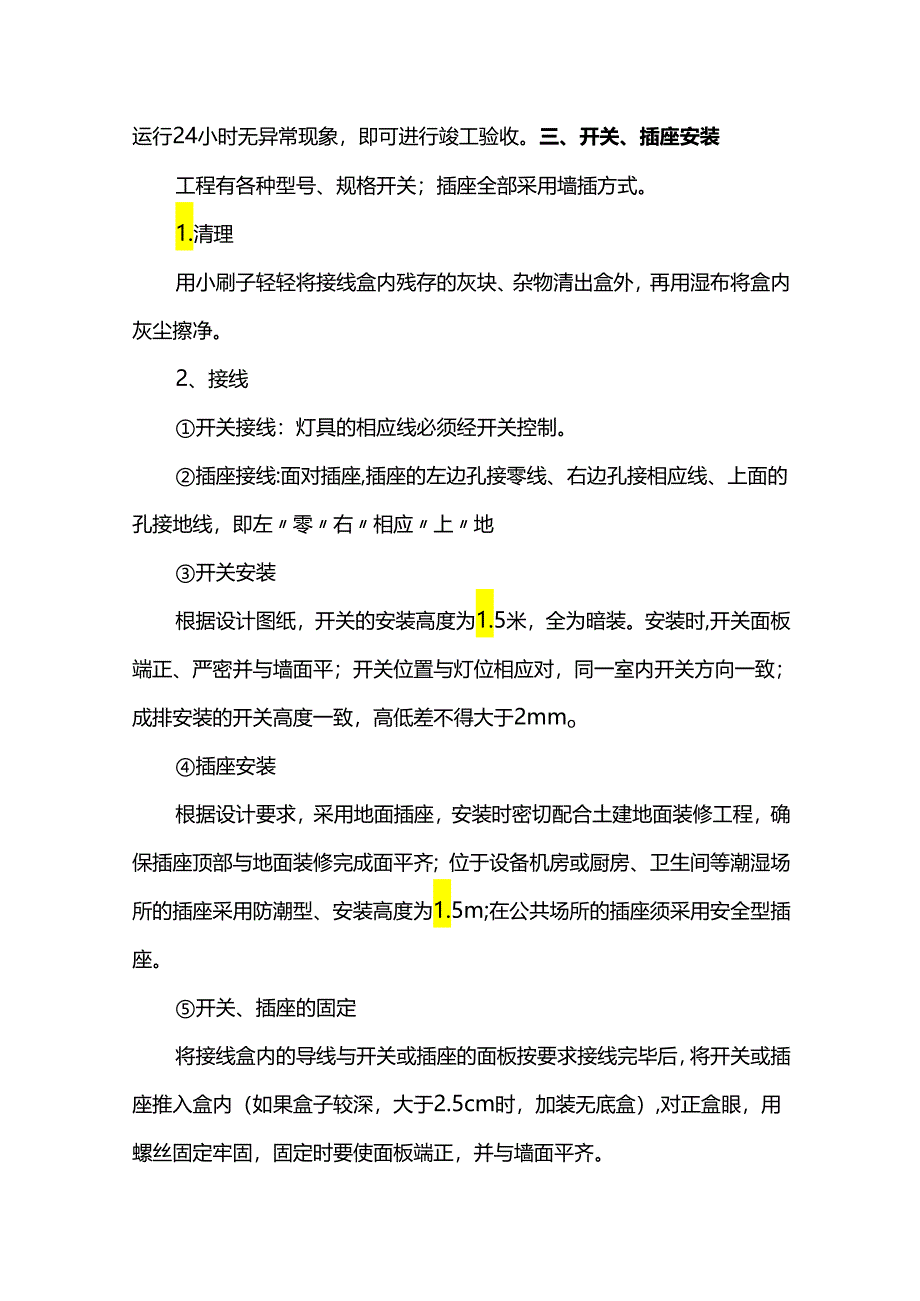

4、否相应对，如发现问题必须先断电，然后查找原因进行修复。通电运行24小时无异常现象，即可进行竣工验收。三、开关、插座安装工程有各种型号、规格开关；插座全部采用墙插方式。1.清理用小刷子轻轻将接线盒内残存的灰块、杂物清出盒外，再用湿布将盒内灰尘擦净。2、接线开关接线：灯具的相应线必须经开关控制。插座接线:面对插座,插座的左边孔接零线、右边孔接相应线、上面的孔接地线，即左零右相应上地开关安装根据设计图纸，开关的安装高度为1.5米，全为暗装。安装时,开关面板端正、严密并与墙面平；开关位置与灯位相应对，同一室内开关方向一致；成排安装的开关高度一致，高低差不得大于2mmo插座安装根据设计要求，采用地面插座
5、，安装时密切配合土建地面装修工程，确保插座顶部与地面装修完成面平齐；位于设备机房或厨房、卫生间等潮湿场所的插座采用防潮型、安装高度为1.5m;在公共场所的插座须采用安全型插座。开关、插座的固定将接线盒内的导线与开关或插座的面板按要求接线完毕后，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，加装无底盒）,对正盒眼，用螺丝固定牢固，固定时要使面板端正，并与墙面平齐。开关、插座的面板并列安装时，高度差允许为0.5mm。同一场所开关，插座的高度允许偏差为5mm,面板的垂直允许偏差0.5mmo四、建立健全安全规章制度：1.认真贯彻执行有关安全生产规章制度，坚持管生产必须管安全的原则，建立安全生产
6、管理网络，落实安全生产岗位责任制，实行管理人员值班制度，检查、监督施工现场的安全隐患整改及班组安全制度的贯彻执行，做好安全值班记录。2、在生产过程中必须坚持安全第一、预防为主的生产方针，认真做好生产中安全防护工作，消除一切不安全的隐患，确保施工生产正常进行。3、定期组织工人学习安全技术操作规程，不断提高工人的安全意识和自我保护能力，在施工中要严格执行安全生产规章制度，正确使用安全防护设施和劳保用品。4、公司对员工实行定期健康检查，发现有职业病的职工要给予调整岗位，合理安排工作。5、加强机械设备的管理工作，保证各类机械能够安全运转，各类机械必须配备相应的安全防护措施。且定期检查保养，机械操作人员
7、要持证上岗，凡使用机电设备的专业工种均应按规定穿戴绝缘鞋、手套和防护用具，不得违章操作。6、坚持每周一次安全例会，班组每日安全例会制度，项目部每周自检一次，公司每月一次安全督查，发现隐患及时整改，做好各项安全技术交底工作。特殊工种持证上岗，机械设备安全装置要齐全有效，且定期专人检查保养。7、及时整理，安全资料，完善安全制度，建立健全各项安全验收台帐。8、加强现场安全防护，在现场设置醒目安全标语、标牌，以提醒员工的安全防范意识。9、根据有关文件规定，结合本工程的实际情况制定安全管理组织计划及安全教育制度，安全交底制度，要求所有进入本工程施工现场的人员以班组为单位进行检查，同时将另行制定本工程安全
8、生产奖罚条例以确保制度及各项措施的落实。五.建立健全安全规章制度：1.认真贯彻执行有关安全生产规章制度，坚持管生产必须管安全的原则，建立安全生产管理网络，落实安全生产岗位责任制，实行管理人员值班制度，检查、监督施工现场的安全隐患整改及班组安全制度的贯彻执行，做好安全值班记录。2、在生产过程中必须坚持安全第一、预防为主的生产方针，认真做好生产中安全防护工作，消除一切不安全的隐患，确保施工生产正常进行。3、定期组织工人学习安全技术操作规程，不断提高工人的安全意识和自我保护能力，在施工中要严格执行安全生产规章制度，正确使用安全防护设施和劳保用品。4、公司对员工实行定期健康检查，发现有职业病的职工要给
9、予调整岗位，合理安排工作。5、加强机械设备的管理工作，保证各类机械能够安全运转，各类机械必须配备相应的安全防护措施。且定期检查保养，机械操作人员要持证上岗，凡使用机电设备的专业工种均应按规定穿戴绝缘鞋、手套和防护用具，不得违章操作。6、坚持每周一次安全例会，班组每日安全例会制度，项目部每周自检一次，公司每月一次安全督查，发现隐患及时整改，做好各项安全技术交底工作。特殊工种持证上岗，机械设备安全装置要齐全有效，且定期专人检查保养。7、及时整理，安全资料，完善安全制度，建立健全各项安全验收台帐。8、加强现场安全防护，在现场设置醒目安全标语、标牌，以提醒员工的安全防范意识。9、根据有关文件规定，结合本工程的实际情况制定安全管理组织计划及安全教育制度，安全交底制度，要求所有进入本工程施工现场的人员以班组为单位进行检查，同时将另行制定本工程安全生产奖罚条例以确保制度及各项措施的落实。
