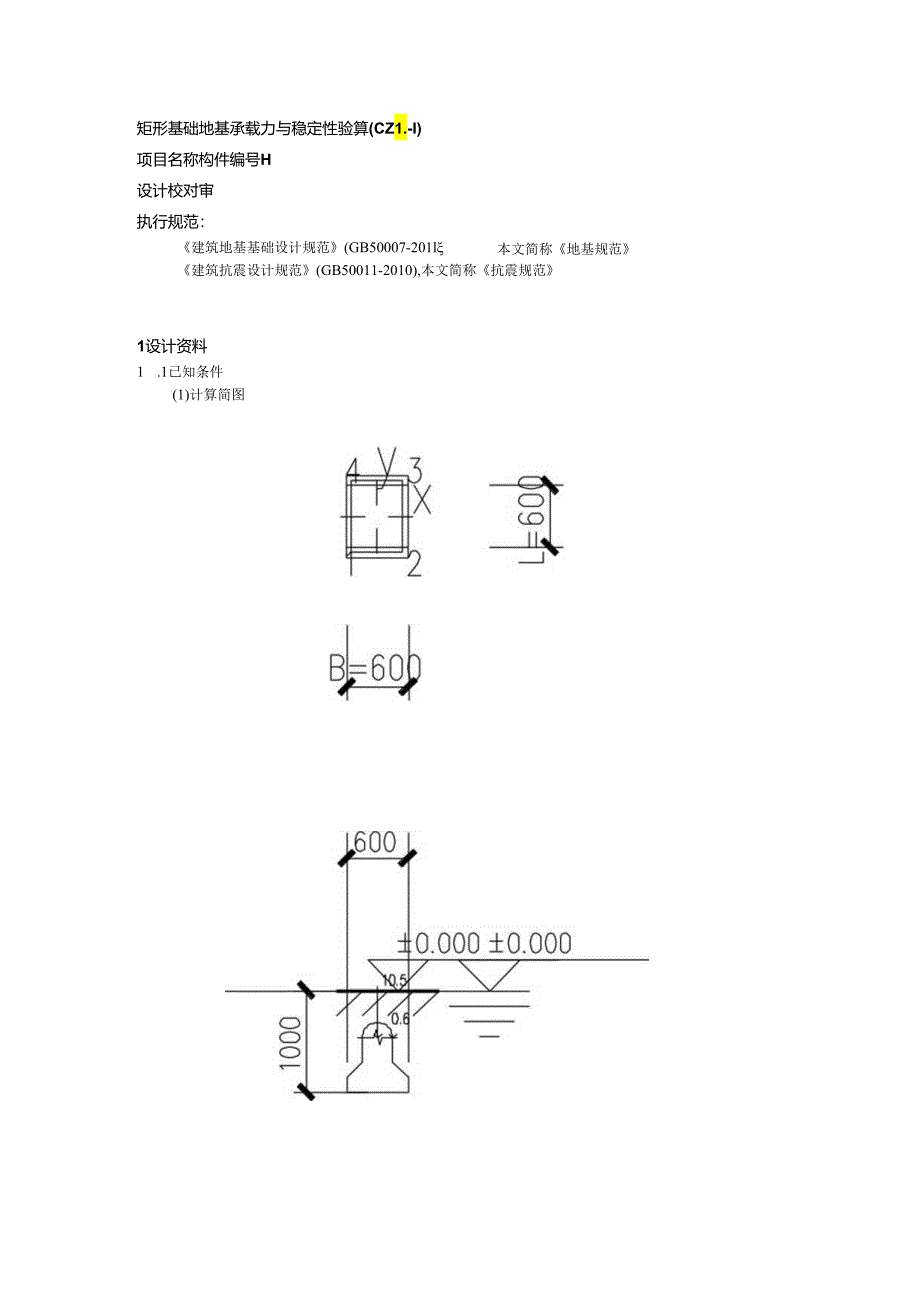

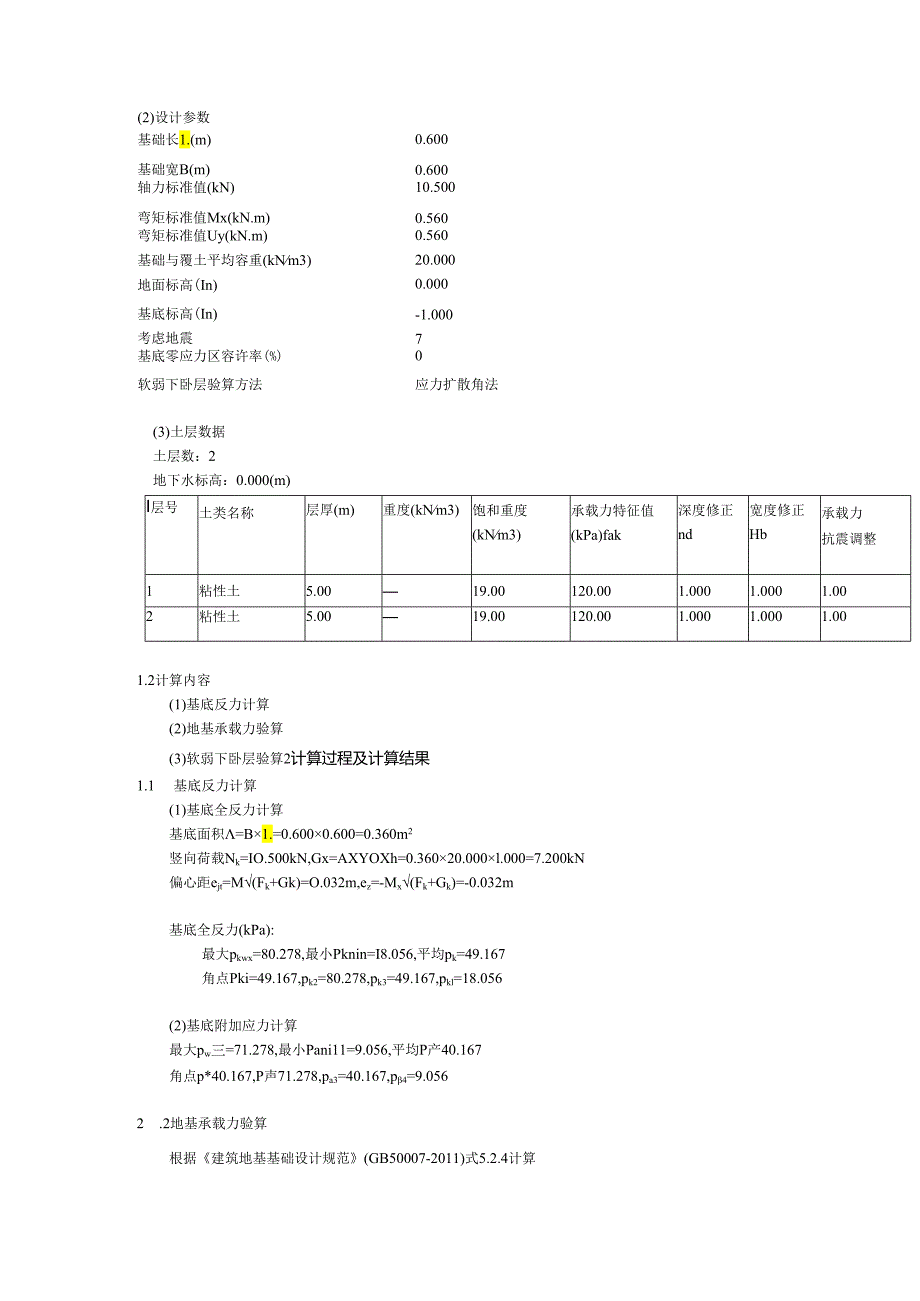

1、矩形基础地基承载力与稳定性验算(CZ1.-I)项目名称构件编号H设计校对审执行规范：本文简称地基规范建筑地基基础设计规范(GB50007-201l建筑抗震设计规范(GB50011-2010),本文简称抗震规范1设计资料1 .1已知条件(1)计算简图(2)设计参数基础长1.(m)0.600基础宽B(m)0.600轴力标准值(kN)10.500弯矩标准值Mx(kN.m)0.560弯矩标准值Uy(kN.m)0.560基础与覆土平均容重(kNm3)20.000地面标高(In)0.000基底标高(In)-1.000考虑地震7基底零应力区容许率(%)0软弱下卧层验算方法应力扩散角法(3)土层数据土层数：2
2、地下水标高：0.000(m)I层号土类名称层厚(m)重度(kNm3)饱和重度(kNm3)承载力特征值(kPa)fak深度修正nd宽度修正Hb承载力抗震调整1粘性土5.0019.00120.001.0001.0001.002粘性土5.0019.00120.001.0001.0001.001.2计算内容(1)基底反力计算(2)地基承载力验算(3)软弱下卧层验算2计算过程及计算结果1.1 基底反力计算(1)基底全反力计算基底面积=B1.=0.6000.600=0.360m2竖向荷载Nk=IO.500kN,Gx=AXYOXh=0.36020.000l.000=7.200kN偏心距ejt=M(Fk+Gk

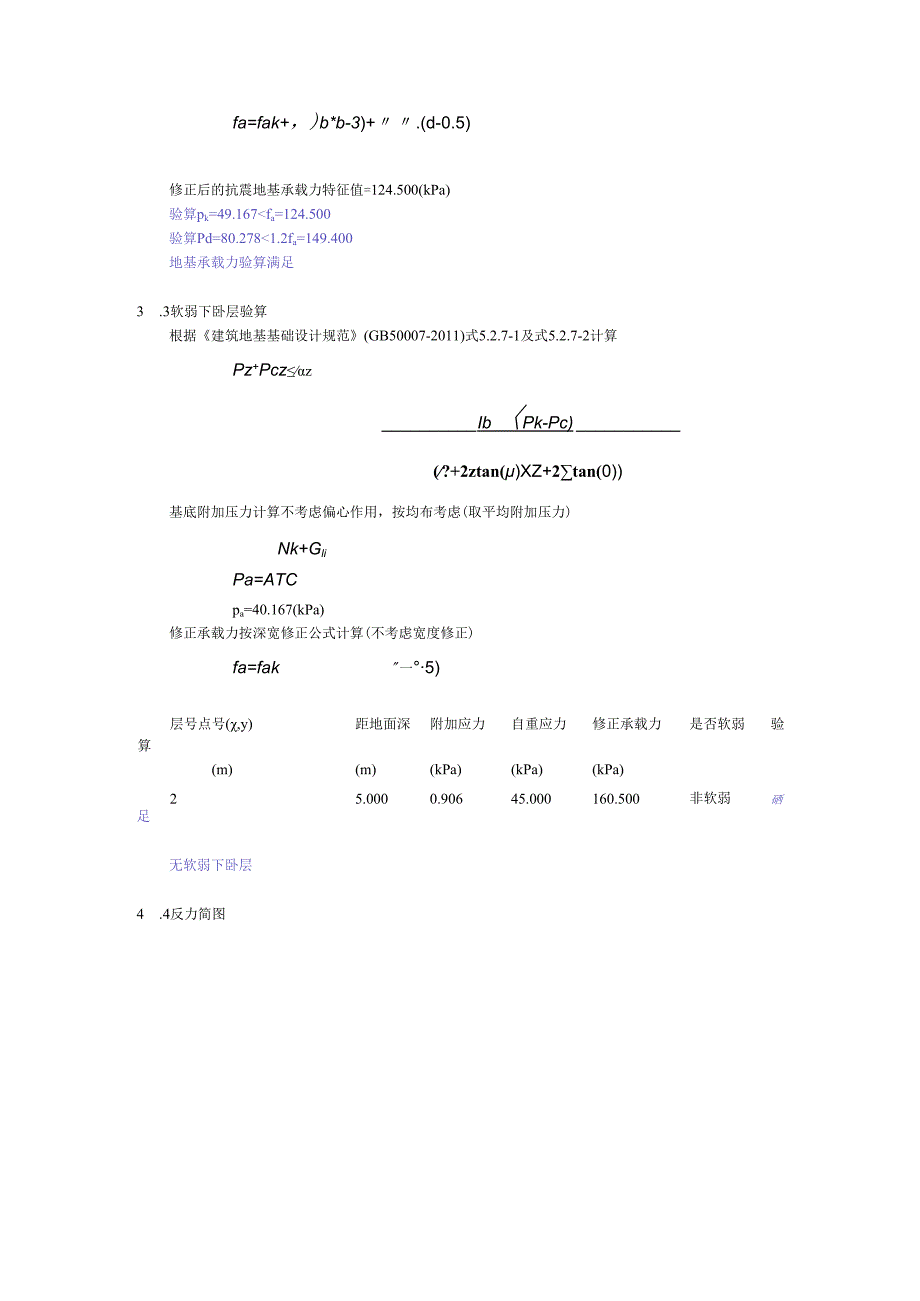

3、)=O.032m,ez=-Mx(Fk+Gk)=-0.032m基底全反力(kPa):最大pkwx=80.278,最小Pknin=I8.056,平均pk=49.167角点Pki=49.167,pk2=80.278,pk3=49.167,pkl=18.056(2)基底附加应力计算最大pw三=71.278,最小Pani11=9.056,平均P产40.167角点p*40.167,P声71.278,pa3=40.167,p4=9.0562 .2地基承载力验算根据建筑地基基础设计规范(GB50007-2011)式5.2.4计算fa=fak+，)b*b-3)+.(d-0.5)修正后的抗震地基承载力特征值=12
4、4.500(kPa)验算pk=49.167fa=124.500验算Pd=80.2781.300(二)倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw=0.300(m)相对于墙趾点，Ey的力臂Zx=0.600(m)相对于墙趾点，EX的力臂Zy=0.333(m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩=0.743(kN-m)抗倾覆力矩=4.562(kN-m)倾覆验算满足：KO=6.1371.500(三)地基应力及偏心距验算基础类型为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力=14.503(kN)作用于墙趾下点的总弯矩=3.819(kN-m)基础底面宽度B=0.600(m)偏心距e=0.037
5、(m)基础底面合力作用点距离基础趾点的距离Zn=0.263(m)基底压应力：趾部=33.045踵部=15.299(kPa)最大应力与最小应力之比=33.045/15.299=2.160作用于基底的合力偏心距验算满足：e=0.037=0.250*0.600=0.150(m)墙趾处地基承载力验算满足：压应力=33.045=144.000(kPa)墙踵处地基承载力验算满足：压应力=15.299=156.000(kPa)地基平均承载力验算满足：压应力=24.172=120.000(kPa)(四)基础强度验算基础为天然地基，不作强度验算(五)墙底截面强度验算验算截面以上，墙身截面积=0.600(m2)重
6、量=13.800(kN)相对于验算截面外边缘，墙身重力的力臂Zw=0.300(m)相对于验算截面外边缘，Ey的力臂Zx=0.600(m)相对于验算截面外边缘，Ex的力臂Zy=0.333(m)容许应力法:法向应力检算：作用于验算截面的总竖向力=14.503(kN)作用于墙趾下点的总弯矩=3.819(k2m)相对于验算截面外边缘，合力作用力臂Zn=0.263(m)截面宽度B=0.600(m)偏心距el=0.037(m)截面上偏心距验算满足:el=0.037=0.300*0.600=0.180(m)截面上压应力：面坡=33.045背坡=15.299(kPa)压应力验算满足：计算值=33.045=21
7、00.000(kPa)切向应力检算：剪应力验算满足：计算值=-5.952=1.250各组合最不利结果(一)滑移验算安全系数最不利为：组合1(一般情况)抗滑力=7.252(kN),滑移力=2.230(kN)o滑移验算满足：Kc=3.2521.300(二)倾覆验算安全系数最不利为：组合1(一般情况)抗倾覆力矩=4.562(kN-M),倾覆力矩=0.743(kN-m)o倾覆验算满足：KO=6.1371.500(三)地基验算作用于基底的合力偏心距验算最不利为：组合1(一般情况)作用于基底的合力偏心距验算满足：e=0.037=0.250*0.600=0.150(m)堵趾处地基承载力验算最不利为：组合1(
8、一般情况)墙趾处地基承载力验算满足：压应力=33.045=144.000(kPa)墙踵处地基承载力验算最不利为：组合1(一般情况)墙踵处地基承载力验算满足：压应力=15.299=156.000(kPa)地基平均承载力验算最不利为：组合1(一般情况)地基平均承载力验算满足：压应力=24.172=120.000(kPa)(四)基础验算不做强度计算。（五）墙底截面强度验算容许应力法:截面上偏心距验算最不利为：组合1（一般情况）截面上偏心距验算满足：el=0.037=0.300*0.600=0.180（m）压应力验算最不利为：组合1（一般情况）压应力验算满足：计算值=33.045=2100.000（kPa）拉应力验算最不利为：组合1（一般情况）拉应力验算满足：计算值=0.000=280.000（kPa）剪应力验算最不利为：组合1（一般情况）剪应力验算满足：计算值=-5.952=1.250【理正结构设计工具箱软件7.0】计算日期:2024-02-2413:14:14
