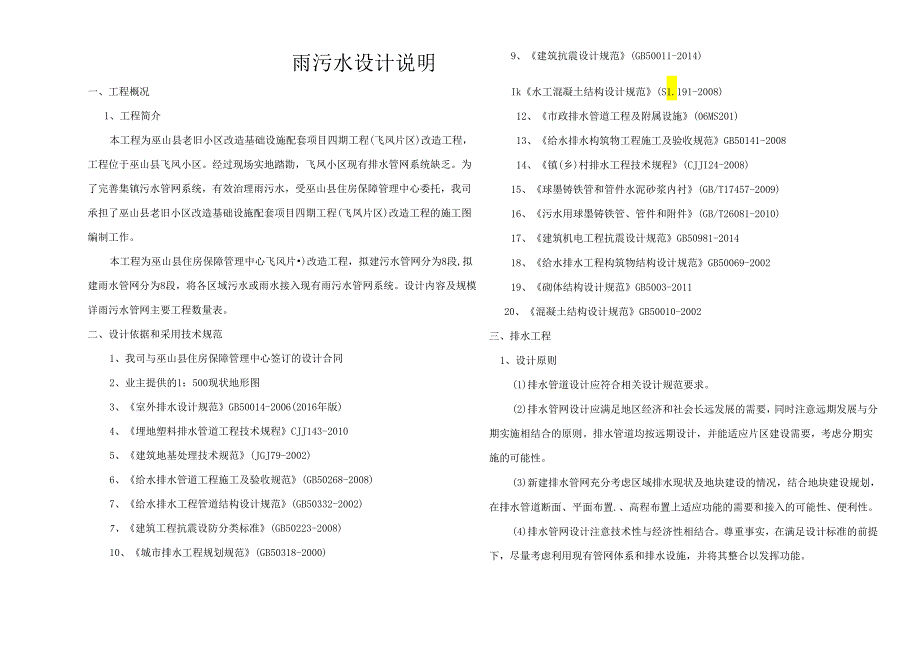

1、雨污水设计说明9、建筑抗震设计规范(GB50011-2014)一、工程概况1、工程简介本工程为巫山县老旧小区改造基础设施配套项目四期工程(飞凤片区)改造工程，工程位于巫山县飞凤小区。经过现场实地踏勘，飞凤小区现有排水管网系统缺乏。为了完善集镇污水管网系统，有效治理雨污水，受巫山县住房保障管理中心委托，我司承担了巫山县老旧小区改造基础设施配套项目四期工程(飞凤片区)改造工程的施工图编制工作。本工程为巫山县住房保障管理中心飞风片)改造工程，拟建污水管网分为8段,拟建雨水管网分为8段，将各区域污水或雨水接入现有雨污水管网系统。设计内容及规模详雨污水管网主要工程数量表。二、设计依据和采用技术规范1、我
2、司与巫山县住房保障管理中心签订的设计合同2、业主提供的1：500现状地形图3、室外排水设计规范GB50014-2006(2016年版)4、埋地塑料排水管道工程技术规程CJJ143-20105、建筑地基处理技术规范(JGJ79-2002)6、给水排水管道工程施工及验收规范(GB50268-2008)7、给水排水工程管道结构设计规范(GB50332-2002)7、建筑工程抗震设防分类标准(GB50223-2008)10、城市排水工程规划规范(GB50318-2000)Ik水工混凝土结构设计规范(S1.191-2008)12、市政排水管道工程及附属设施(06MS201)13、给水排水构筑物工程施工及
3、验收规范GB50141-200814、镇(乡)村排水工程技术规程(CJJI24-2008)15、球墨铸铁管和管件水泥砂浆内衬(GB/T17457-2009)16、污水用球墨铸铁管、管件和附件(GB/T26081-2010)17、建筑机电工程抗震设计规范GB50981-201418、给水排水工程构筑物结构设计规范GB50069-200219、砌体结构设计规范GB5003-201120、混凝土结构设计规范GB50010-2002三、排水工程1、设计原则(1)排水管道设计应符合相关设计规范要求。(2)排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按

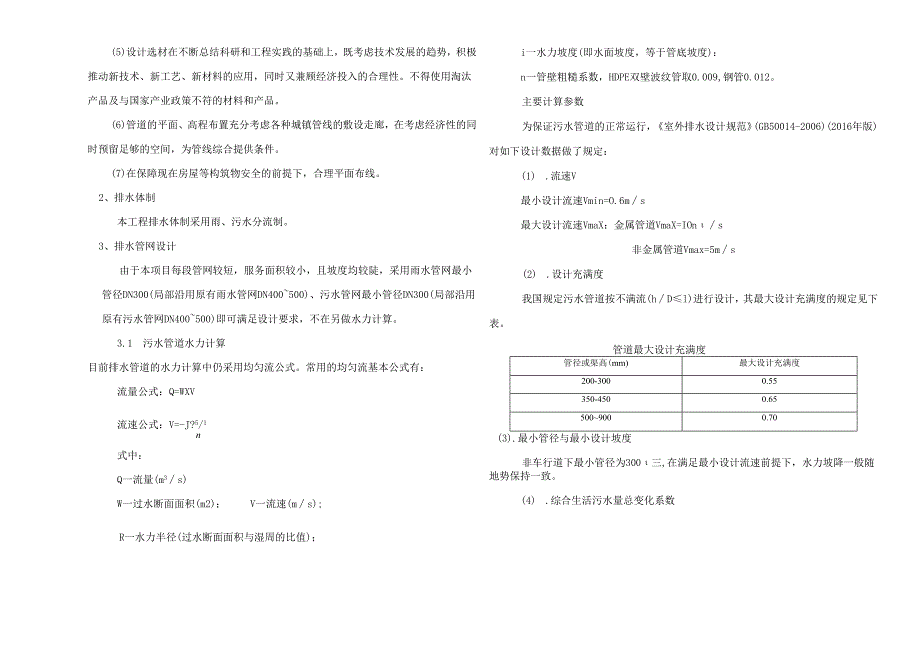

4、远期设计，并能适应片区建设需要，考虑分期实施的可能性。(3)新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置.、高程布置上适应功能的需要和接入的可能性、便利性。(4)排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下，尽量考虑利用现有管网体系和排水设施，并将其整合以发挥功能。(5)设计选材在不断总结科研和工程实践的基础上，既考虑技术发展的趋势，积极推动新技术、新工艺、新材料的应用，同时又兼顾经济投入的合理性。不得使用淘汰产品及与国家产业政策不符的材料和产品。(6)管道的平面、高程布置充分考虑各种城镇管线的敷设走廊，在考虑经济性的同
5、时预留足够的空间，为管线综合提供条件。(7)在保障现在房屋等构筑物安全的前提下，合理平面布线。2、排水体制本工程排水体制采用雨、污水分流制。3、排水管网设计由于本项目每段管网较短，服务面积较小，且坡度均较陡，采用雨水管网最小管径DN300(局部沿用原有雨水管网DN400500)、污水管网最小管径DN300(局部沿用原有污水管网DN400500)即可满足设计要求，不在另做水力计算。3.1 污水管道水力计算目前排水管道的水力计算中仍采用均匀流公式。常用的均匀流基本公式有：流量公式：Q=WXV流速公式：V=-J?5/1n式中：Q一流量(m3s)W一过水断面面积(m2)；V一流速(ms);R一水力半径
6、(过水断面面积与湿周的比值)；i一水力坡度(即水面坡度，等于管底坡度)：n一管壁粗糙系数，HDPE双壁波纹管取0.009,钢管0.012。主要计算参数为保证污水管道的正常运行，室外排水设计规范(GB50014-2006)(2016年版)对如下设计数据做了规定：(1) .流速V最小设计流速Vmin=O.6ms最大设计流速VmaX：金属管道VmaX=IOns非金属管道Vmax=5ms(2) .设计充满度我国规定污水管道按不满流(hDl)进行设计，其最大设计充满度的规定见下表。管道最大设计充满度管径或渠高(mm)最大设计充满度200-3000.55350-4500.655009000.70(3).最

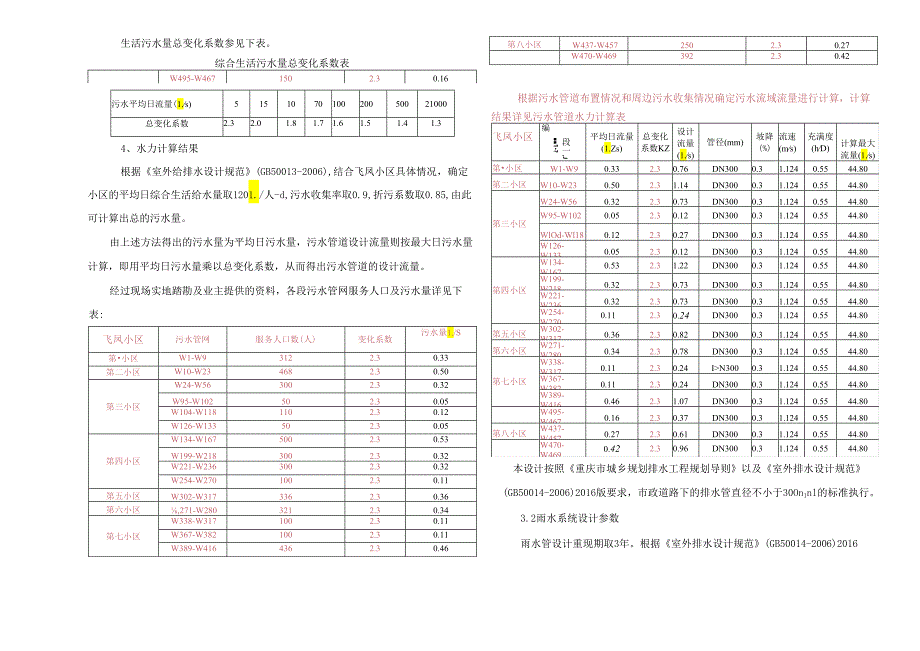

7、小管径与最小设计坡度非车行道下最小管径为300三,在满足最小设计流速前提下，水力坡降一般随地势保持一致。(4) .综合生活污水量总变化系数生活污水量总变化系数参见下表。污水平均日流量(1.s)515107010020050021000总变化系数2.32.01.81.71.61.51.41.3根据污水管道布置情况和周边污水收集情况确定污水流域流量进行计算，计算结果详见污水管道水力计算表4、水力计算结果根据室外给排水设计规范(GB50013-2006),结合飞凤小区具体情况，确定小区的平均日综合生活给水量取1201./人-d,污水收集率取0.9,折污系数取0.85,由此可计算出总的污水量。由上述方
8、法得出的污水量为平均日污水量，污水管道设计流量则按最大日污水量计算，即用平均日污水量乘以总变化系数，从而得出污水管道的设计流量。经过现场实地踏勘及业主提供的资料，各段污水管网服务人口及污水量详见下表:飞凤小区污水管网服务人口数(人)变化系数污水量1./S第小区W1-W93122.30.33第二小区W10-W234682.30.50第三小区W24-W563002.30.32W95-W102502.30.05W104-W1181102.30.12W126-W133502.30.05第四小区W134-W1675002.30.53W199-W2183002.30.32W221-W2363002.30.
9、32W254-W2701002.30.11第五小区W302-W3173362.30.36第六小区,271-W2803212.30.34第七小区W338-W3171002.30.11W367-W3821002.30.11W389-W4164362.30.46飞凤小区段一,J1?编平均日流量(1.Zs)总变化系数KZ设计流量(1.s)管径(mm)坡降(%)流速(ms)充满度(hD)计算最大流量(1.s)第小区W1-W90.332.30.76DN3000.31.1240.5544.80第二小区W10-W230.502.31.14DN3000.31.1240.5544.80第三小区W24-W560.3
10、22.30.73DN3000.31.1240.5544.80W95-W1020.052.30.12DN3000.31.1240.5544.80WlOd-Wl180.122.30.27DN3000.31.1240.5544.80W126-W1330.052.30.12DN3000.31.1240.5544.80第四小区W134-W1670.532.31.22DN3000.31.1240.5544.80W199-W2180.322.30.73DN3000.31.1240.5544.80W221-W2360.322.30.73DN3000.31.1240.5544.80W254-W2700.112.
11、30.24DN3000.31.1240.5544.80第五小区W302-W3170.362.30.82DN3000.31.1240.5544.80第六小区W271-W2800.342.30.78DN3000.31.1240.5544.80第七小区W338-W3170.112.30.24IN3000.31.1240.5544.80W367-W3820.112.30.24DN3000.31.1240.5544.80W389-W4160.462.31.07DN3000.31.1240.5544.80W495-W4670.162.30.37DN3000.31.1240.5544.80第八小区W437-
12、W4570.272.30.61DN3000.31.1240.5544.80W470-W4690.422.30.96DN3000.31.1240.5544.80本设计按照重庆市城乡规划排水工程规划导则以及室外排水设计规范(GB50014-2006)2016版要求，市政道路下的排水管直径不小于30OnInl的标准执行。3.2雨水系统设计参数雨水管设计重现期取3年。根据室外排水设计规范(GB50014-2006)2016综合生活污水量总变化系数表W495-W4671502.30.16第八小区W437-W4572502.30.27W470-W4693922.30.42年版，雨水设计流量应按下列公式计算
13、：Q=qF式中Q雨水设计流量(1/s)；q一采用气候与降水近似的重庆地区暴雨强度公式(ls.ha);。一径流系数，本工程取综合径流系数0.6;F汇水面积(ha)；巫山县设计暴雨强度按下列公式计算：_1774(1+0.997IgP)4=(/+9.228产式中4一设计暴雨强度(ls.ha);1一降雨历时(min);P设计降雨的重现期，取3年。雨水管渠的设计降雨历时按下列公式计算：t=ti+2式中，一降雨历时(Inin)；八一地面积水时间(min),视距离长短、地形坡度和地面铺盖情况而定，本工程取lOmin；,2管渠内雨水流行时间按下列公式计算：460匕式中,2管渠内雨水流行时间(Inin)：匕一各排水管渠的流速(ms)；雨水管道水力计算表飞凤小区计算管段服务面积(ha)设计流量(1.s)管径(mm)坡度糙率系数过流能力(1.s)流速(ms)HDPE管钢筋险管第一小区Y1Y50.2028.6DN3000.0030.009-141.73.557第二小区Y6Y240.4057.2DN3000.0030.009141.7
