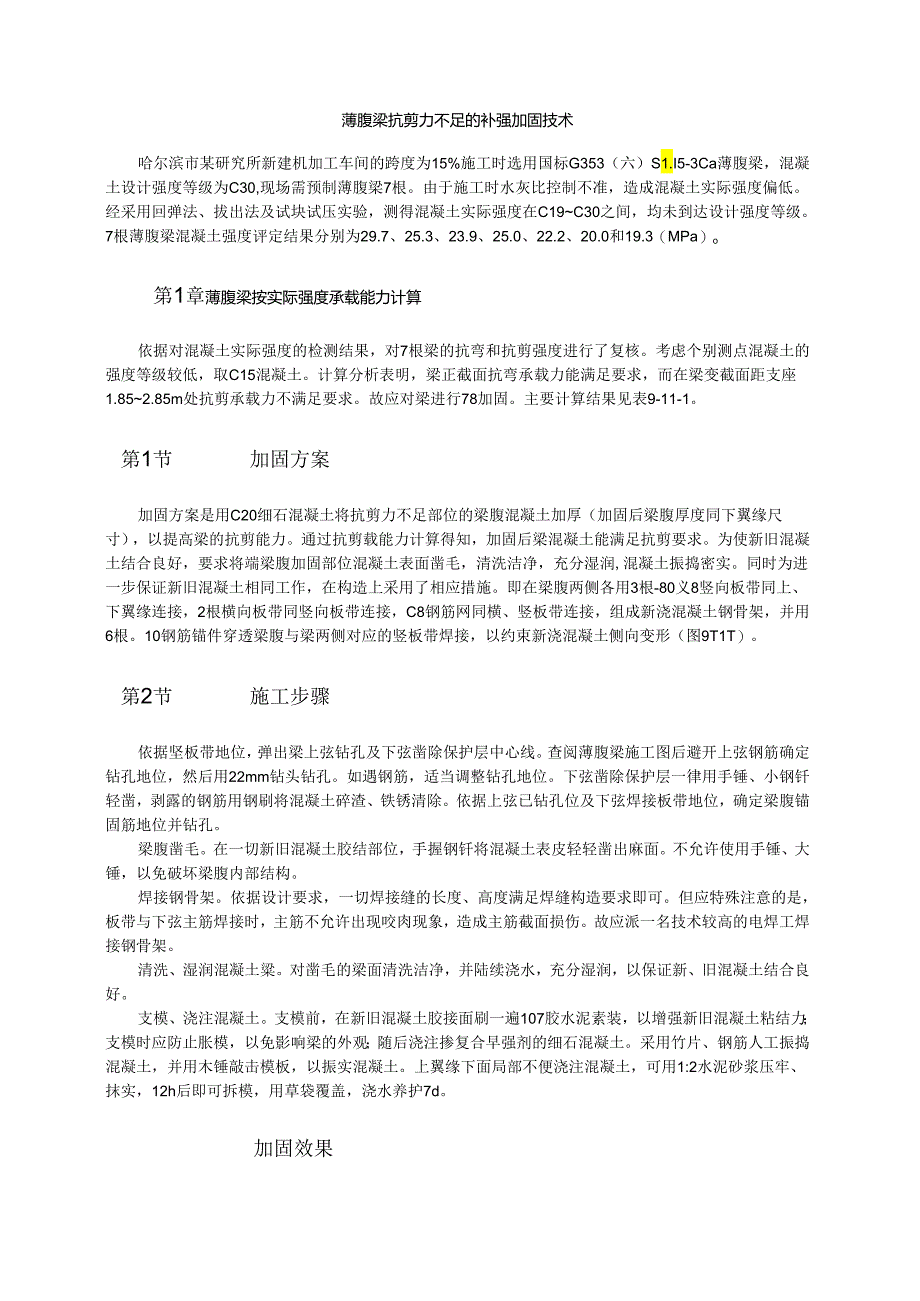

1、薄腹梁抗剪力不足的补强加固技术哈尔滨市某研究所新建机加工车间的跨度为15%施工时选用国标G353（六）S1.I5-3Ca薄腹梁，混凝土设计强度等级为C30,现场需预制薄腹梁7根。由于施工时水灰比控制不准，造成混凝土实际强度偏低。经采用回弹法、拔出法及试块试压实验，测得混凝土实际强度在C19C30之间，均未到达设计强度等级。7根薄腹梁混凝土强度评定结果分别为29.7、25.3、23.9、25.0、22.2、20.0和19.3（MPa）o第1章薄腹梁按实际强度承载能力计算依据对混凝土实际强度的检测结果，对7根梁的抗弯和抗剪强度进行了复核。考虑个别测点混凝土的强度等级较低，取C15混凝土。计算分析表
2、明，梁正截面抗弯承载力能满足要求，而在梁变截面距支座1.852.85m处抗剪承载力不满足要求。故应对梁进行78加固。主要计算结果见表9-11-1。第1节加固方案加固方案是用C20细石混凝土将抗剪力不足部位的梁腹混凝土加厚（加固后梁腹厚度同下翼缘尺寸），以提高梁的抗剪能力。通过抗剪载能力计算得知，加固后梁混凝土能满足抗剪要求。为使新旧混凝土结合良好，要求将端梁腹加固部位混凝土表面凿毛，清洗洁净，充分湿润,混凝土振捣密实。同时为进一步保证新旧混凝土相同工作，在构造上采用了相应措施。即在梁腹两侧各用3根-80义8竖向板带同上、下翼缘连接，2根横向板带同竖向板带连接，C8钢筋网同横、竖板带连接，组成新
3、浇混凝土钢骨架，并用6根。10钢筋锚件穿透梁腹与梁两侧对应的竖板带焊接，以约束新浇混凝土侧向变形（图9T1T）。第2节施工步骤依据坚板带地位，弹出梁上弦钻孔及下弦凿除保护层中心线。查阅薄腹梁施工图后避开上弦钢筋确定钻孔地位，然后用22mm钻头钻孔。如遇钢筋，适当调整钻孔地位。下弦凿除保护层一律用手锤、小钢钎轻凿，剥露的钢筋用钢刷将混凝土碎渣、铁锈清除。依据上弦已钻孔位及下弦焊接板带地位，确定梁腹锚固筋地位并钻孔。梁腹凿毛。在一切新旧混凝土胶结部位，手握钢钎将混凝土表皮轻轻凿出麻面。不允许使用手锤、大锤，以免破坏梁腹内部结构。焊接钢骨架。依据设计要求，一切焊接缝的长度、高度满足焊缝构造要求即可。
4、但应特殊注意的是，板带与下弦主筋焊接时，主筋不允许出现咬肉现象，造成主筋截面损伤。故应派一名技术较高的电焊工焊接钢骨架。清洗、湿润混凝土粱。对凿毛的梁面清洗洁净，并陆续浇水，充分湿润，以保证新、旧混凝土结合良好。支模、浇注混凝土。支模前，在新旧混凝土胶接面刷一遍107胶水泥素装，以增强新旧混凝土粘结力；支模时应防止胀模，以免影响梁的外观；随后浇注掺复合早强剂的细石混凝土。采用竹片、钢筋人工振捣混凝土，并用木锤敲击模板，以振实混凝土。上翼缘下面局部不便浇注混凝土，可用1:2水泥砂浆压牢、抹实，12h后即可拆模，用草袋覆盖，浇水养护7d。加固效果经对薄复合梁满负荷实验，观察裂缝、挠度均未见异常，效
5、果极佳，并通过质量监督部门验收，交付使用以来无异常现象。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,

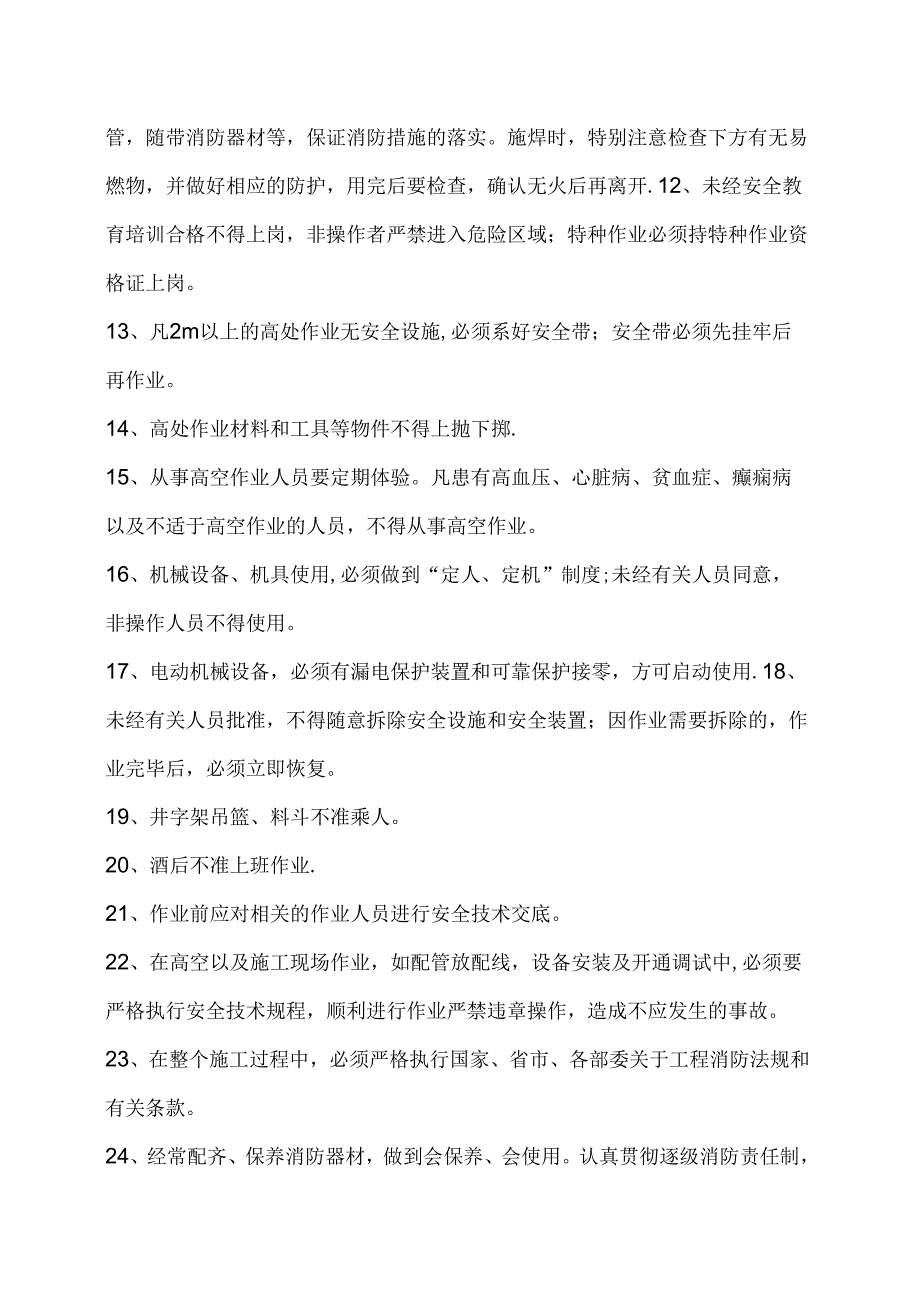

6、一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未
7、经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊
8、篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起
9、、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
