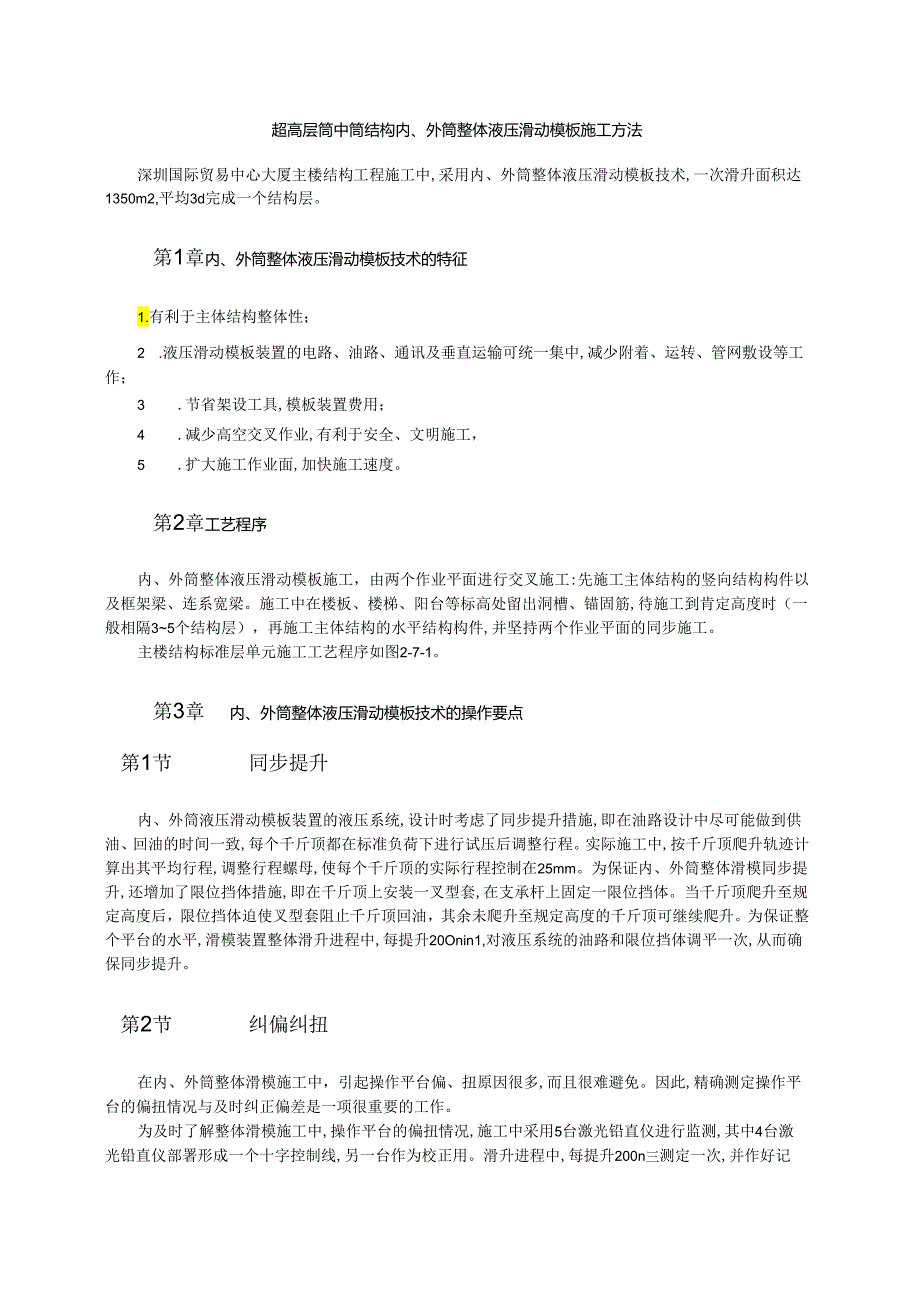

1、超高层筒中筒结构内、外筒整体液压滑动模板施工方法深圳国际贸易中心大厦主楼结构工程施工中,采用内、外筒整体液压滑动模板技术,一次滑升面积达1350m2,平均3d完成一个结构层。第1章内、外筒整体液压滑动模板技术的特征1.有利于主体结构整体性；2 .液压滑动模板装置的电路、油路、通讯及垂直运输可统一集中,减少附着、运转、管网敷设等工作；3 .节省架设工具,模板装置费用；4 .减少高空交叉作业,有利于安全、文明施工，5 .扩大施工作业面,加快施工速度。第2章工艺程序内、外筒整体液压滑动模板施工，由两个作业平面进行交叉施工:先施工主体结构的竖向结构构件以及框架梁、连系宽梁。施工中在楼板、楼梯、阳台等标
2、高处留出洞槽、锚固筋,待施工到肯定高度时（一般相隔35个结构层），再施工主体结构的水平结构构件,并坚持两个作业平面的同步施工。主楼结构标准层单元施工工艺程序如图2-7-1。第3章内、外筒整体液压滑动模板技术的操作要点第1节同步提升内、外筒液压滑动模板装置的液压系统,设计时考虑了同步提升措施,即在油路设计中尽可能做到供油、回油的时间一致,每个千斤顶都在标准负荷下进行试压后调整行程。实际施工中,按千斤顶爬升轨迹计算出其平均行程,调整行程螺母,使每个千斤顶的实际行程控制在25mm。为保证内、外筒整体滑模同步提升,还增加了限位挡体措施,即在千斤顶上安装一叉型套,在支承杆上固定一限位挡体。当千斤顶爬升至
3、规定高度后，限位挡体迫使叉型套阻止千斤顶回油，其余未爬升至规定高度的千斤顶可继续爬升。为保证整个平台的水平,滑模装置整体滑升进程中,每提升20Onin1,对液压系统的油路和限位挡体调平一次,从而确保同步提升。第2节纠偏纠扭在内、外筒整体滑模施工中，引起操作平台偏、扭原因很多,而且很难避免。因此,精确测定操作平台的偏扭情况与及时纠正偏差是一项很重要的工作。为及时了解整体滑模施工中,操作平台的偏扭情况,施工中采用5台激光铅直仪进行监测,其中4台激光铅直仪部署形成一个十字控制线,另一台作为校正用。滑升进程中,每提升200n三测定一次,并作好记载。依据实测结果,制定合理的纠偏扭措施。每层施工结束后，通

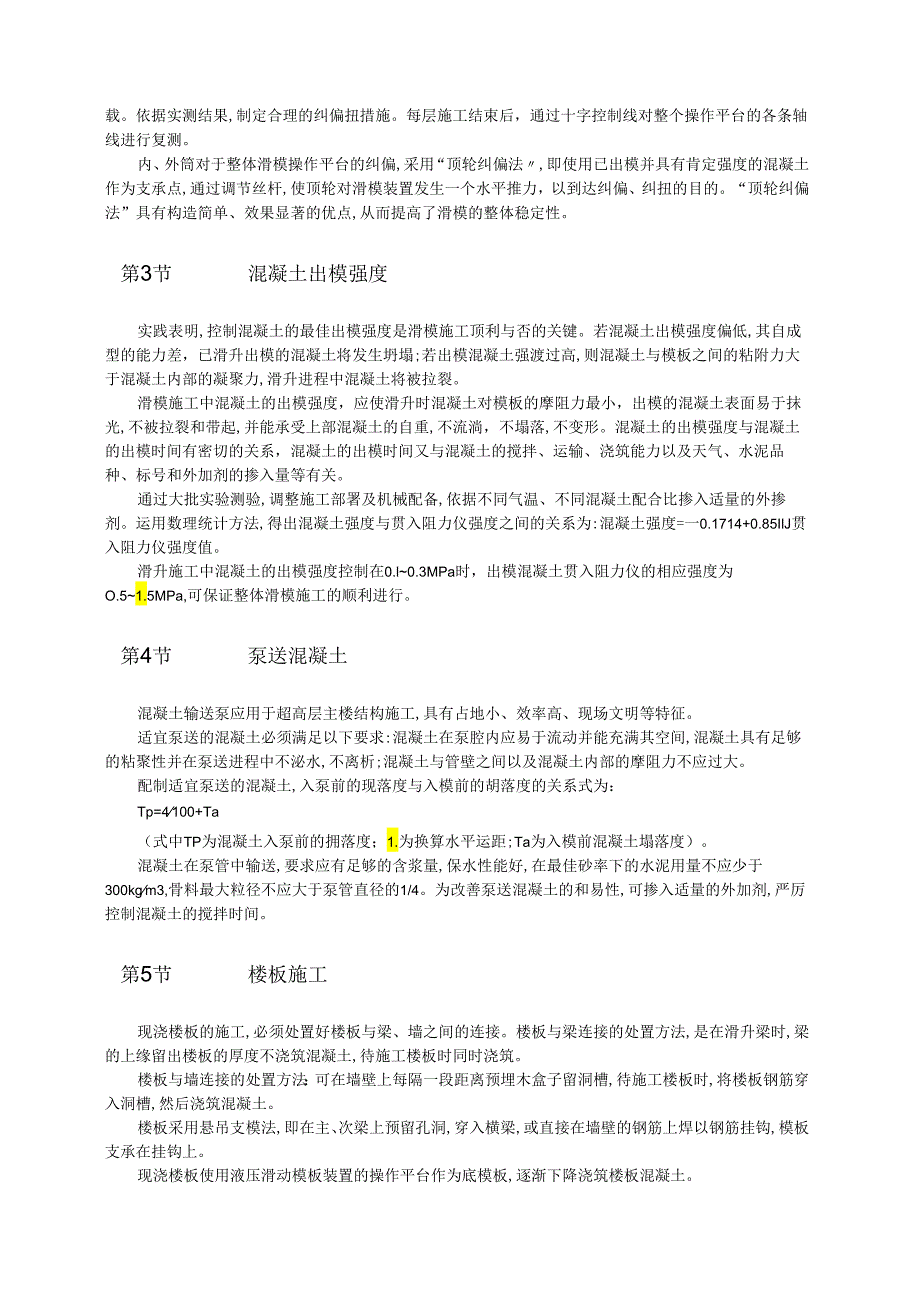

4、过十字控制线对整个操作平台的各条轴线进行复测。内、外筒对于整体滑模操作平台的纠偏,采用“顶轮纠偏法,即使用已出模并具有肯定强度的混凝土作为支承点,通过调节丝杆,使顶轮对滑模装置发生一个水平推力，以到达纠偏、纠扭的目的。“顶轮纠偏法”具有构造简单、效果显著的优点,从而提高了滑模的整体稳定性。第3节混凝土出模强度实践表明,控制混凝土的最佳出模强度是滑模施工顶利与否的关键。若混凝土出模强度偏低,其自成型的能力差，已滑升出模的混凝土将发生坍塌;若出模混凝土强渡过高,则混凝土与模板之间的粘附力大于混凝土内部的凝聚力,滑升进程中混凝土将被拉裂。滑模施工中混凝土的出模强度，应使滑升时混凝土对模板的摩阻力最小
5、，出模的混凝土表面易于抹光,不被拉裂和带起,并能承受上部混凝土的自重,不流淌，不塌落,不变形。混凝土的出模强度与混凝土的出模时间有密切的关系，混凝土的出模时间又与混凝土的搅拌、运输、浇筑能力以及天气、水泥品种、标号和外加剂的掺入量等有关。通过大批实验测验,调整施工部署及机械配备,依据不同气温、不同混凝土配合比掺入适量的外掺剂。运用数理统计方法,得出混凝土强度与贯入阻力仪强度之间的关系为:混凝土强度=一0.1714+0.85IlJ贯入阻力仪强度值。滑升施工中混凝土的出模强度控制在0.l0.3MPa时，出模混凝土贯入阻力仪的相应强度为O.51.5MPa,可保证整体滑模施工的顺利进行。第4节泵送混凝
6、土混凝土输送泵应用于超高层主楼结构施工,具有占地小、效率高、现场文明等特征。适宜泵送的混凝土必须满足以下要求:混凝土在泵腔内应易于流动并能充满其空间,混凝土具有足够的粘聚性并在泵送进程中不泌水,不离析;混凝土与管壁之间以及混凝土内部的摩阻力不应过大。配制适宜泵送的混凝土,入泵前的现落度与入模前的胡落度的关系式为：Tp=4100+Ta（式中TP为混凝土入泵前的拥落度；1.为换算水平运距;Ta为入模前混凝土塌落度）。混凝土在泵管中输送,要求应有足够的含浆量,保水性能好,在最佳砂率下的水泥用量不应少于300kgm3,骨料最大粒径不应大于泵管直径的1/4。为改善泵送混凝土的和易性,可掺入适量的外加剂,

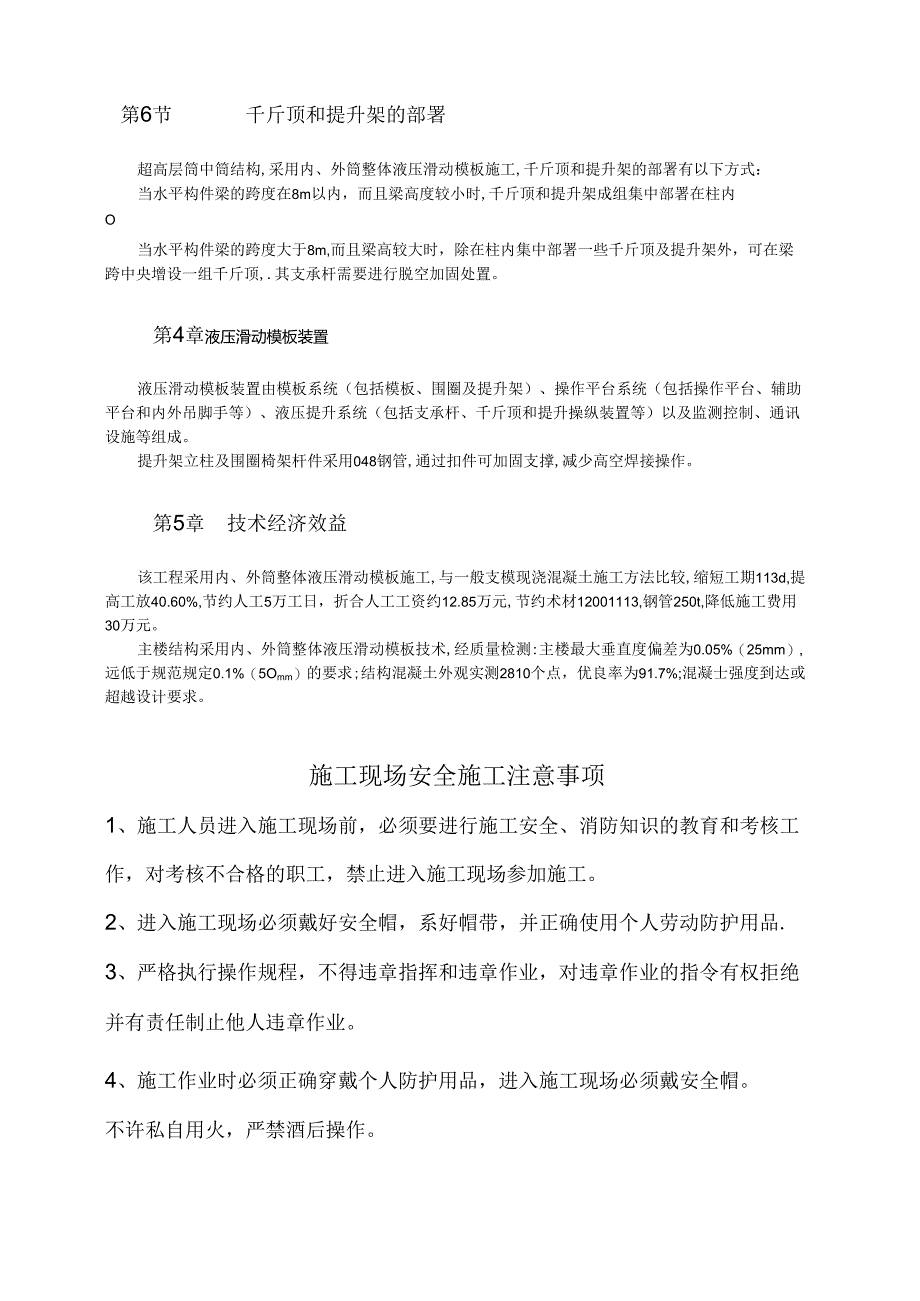

7、严厉控制混凝土的搅拌时间。第5节楼板施工现浇楼板的施工,必须处置好楼板与梁、墙之间的连接。楼板与梁连接的处置方法,是在滑升梁时,梁的上缘留出楼板的厚度不浇筑混凝土,待施工楼板时同时浇筑。楼板与墙连接的处置方法：可在墙壁上每隔一段距离预埋木盒子留洞槽,待施工楼板时,将楼板钢筋穿入洞槽,然后浇筑混凝土。楼板采用悬吊支模法,即在主、次梁上预留孔洞,穿入横梁,或直接在墙壁的钢筋上焊以钢筋挂钩,模板支承在挂钩上。现浇楼板使用液压滑动模板装置的操作平台作为底模板,逐渐下降浇筑楼板混凝土。第6节千斤顶和提升架的部署超高层筒中筒结构,采用内、外筒整体液压滑动模板施工,千斤顶和提升架的部署有以下方式：当水平构件
8、梁的跨度在8m以内，而且梁高度较小时,千斤顶和提升架成组集中部署在柱内O当水平构件梁的跨度大于8m,而且梁高较大时，除在柱内集中部署一些千斤顶及提升架外，可在梁跨中央增设一组千斤顶,.其支承杆需要进行脱空加固处置。第4章液压滑动模板装置液压滑动模板装置由模板系统（包括模板、围圈及提升架）、操作平台系统（包括操作平台、辅助平台和内外吊脚手等）、液压提升系统（包括支承杆、千斤顶和提升操纵装置等）以及监测控制、通讯设施等组成。提升架立柱及围圈椅架杆件采用048钢管,通过扣件可加固支撑,减少高空焊接操作。第5章技术经济效益该工程采用内、外筒整体液压滑动模板施工,与一般支模现浇混凝土施工方法比较,缩短工
9、期113d,提高工放40.60%,节约人工5万工日，折合人工工资约12.85万元,节约术材12001113,钢管250t,降低施工费用30万元。主楼结构采用内、外筒整体液压滑动模板技术,经质量检测:主楼最大垂直度偏差为0.05%（25mm）,远低于规范规定0.1%（5Omm）的要求;结构混凝土外观实测2810个点，优良率为91.7%;混凝士强度到达或超越设计要求。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程
10、，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。1
11、0、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适
12、于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工
13、程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌塞子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设
14、工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IOkV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
