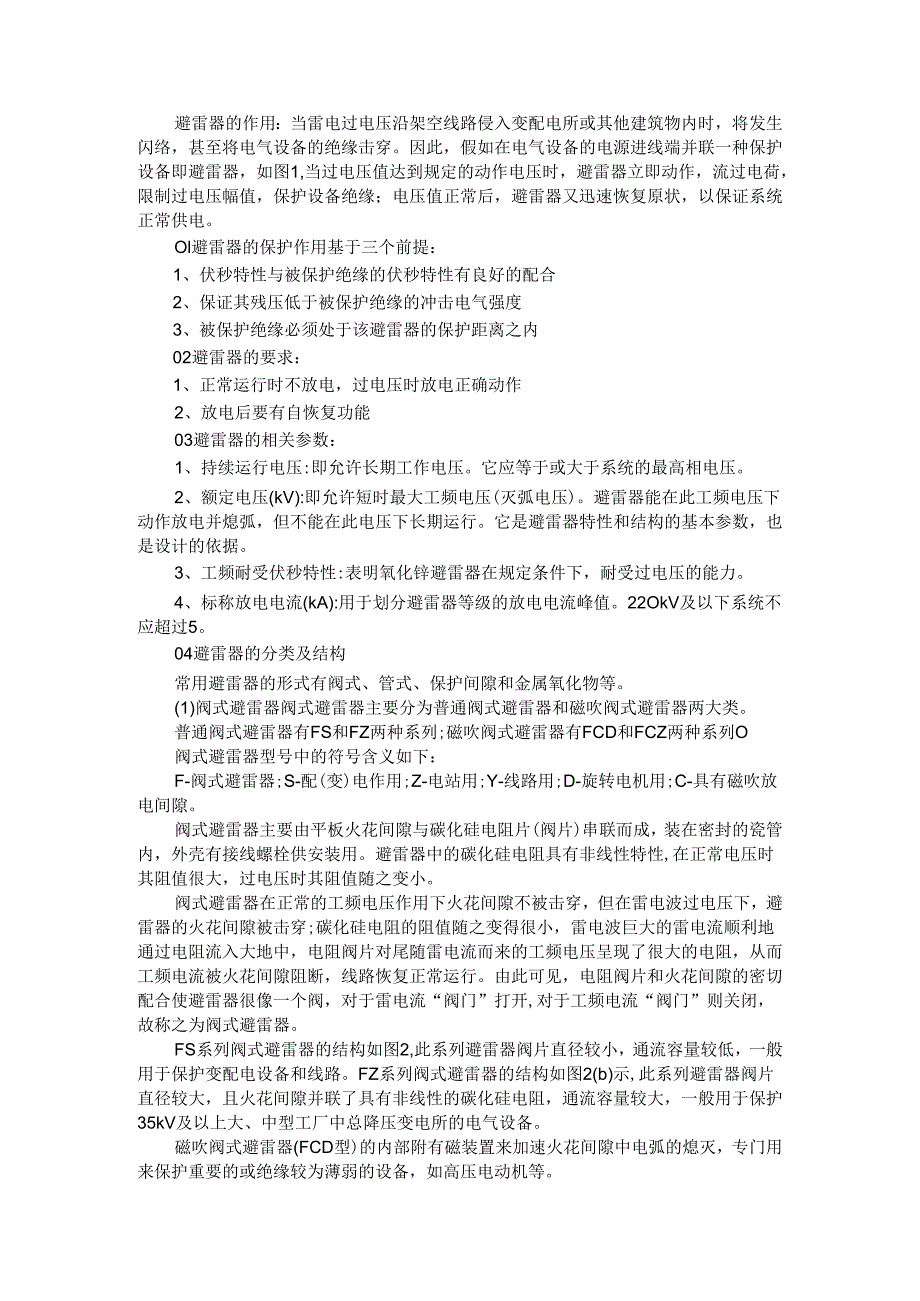

避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx_第1页
第1页 / 共6页

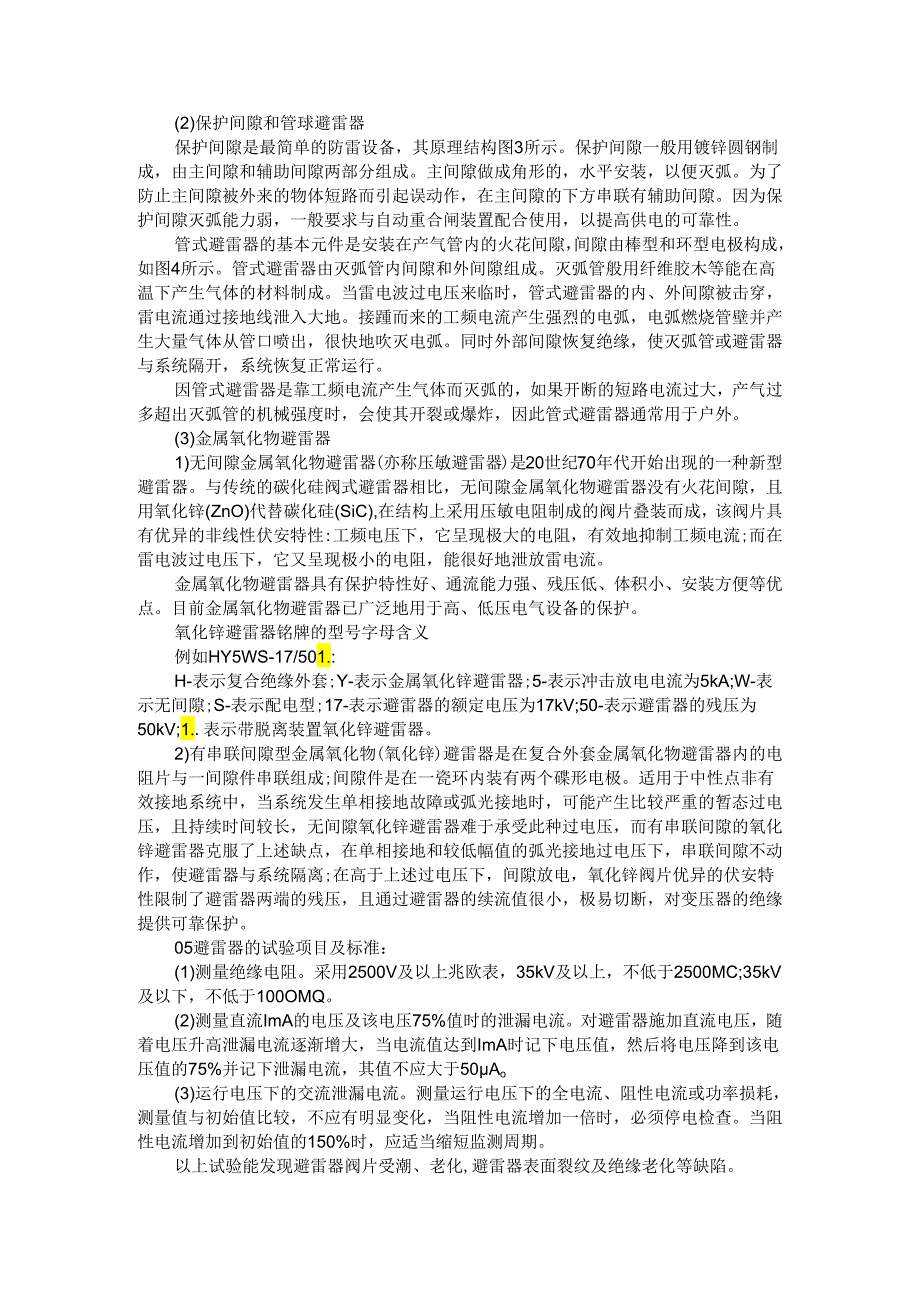

避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx_第2页
第2页 / 共6页

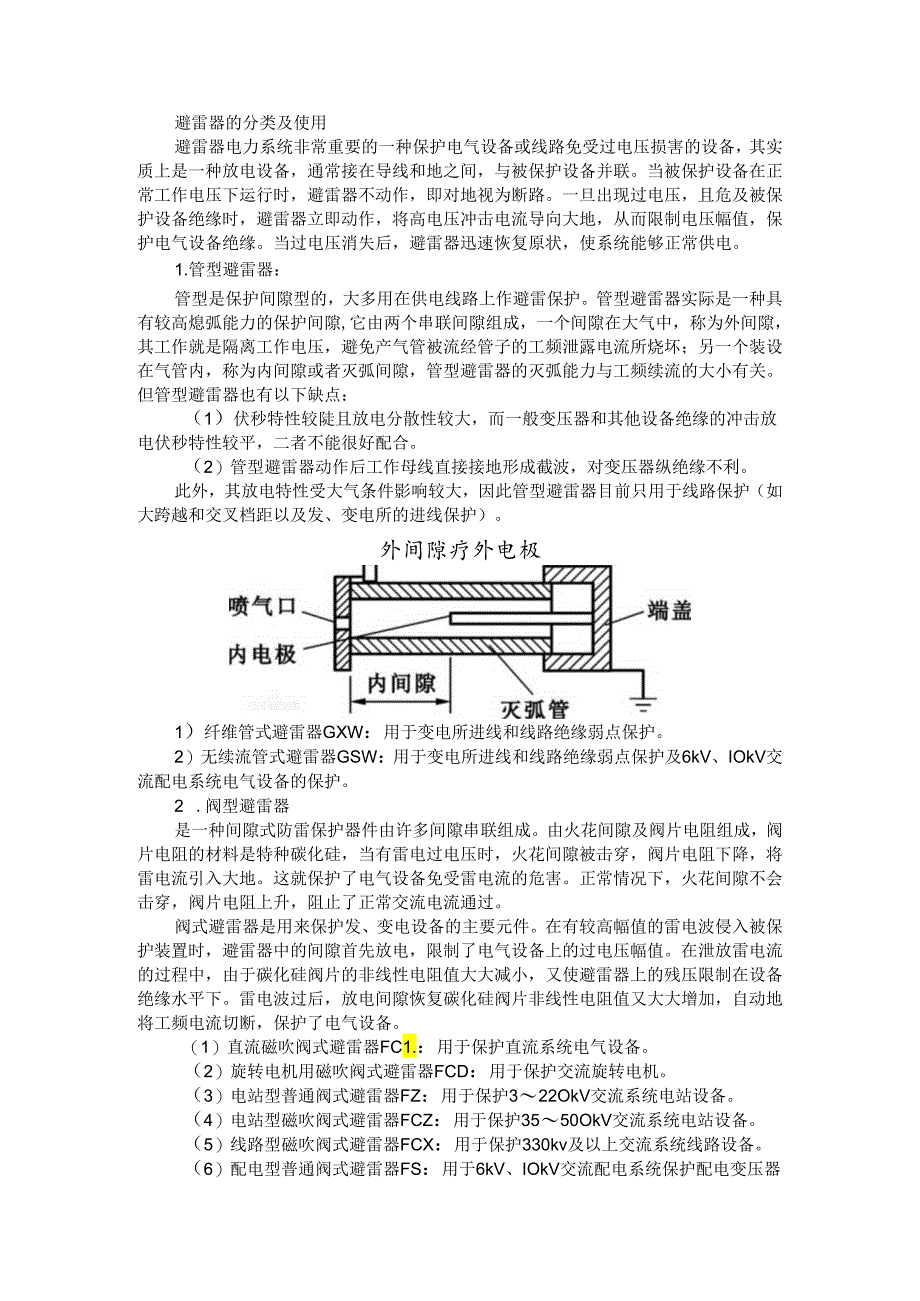

避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx_第3页
第3页 / 共6页
避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx_第4页
第4页 / 共6页
避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx_第5页
第5页 / 共6页
避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx》由会员分享,可在线阅读,更多相关《避雷器的结构与原理和分类与应用及常见故障与异常运行情况处理.docx(6页珍藏版)》请在第壹文秘上搜索。

1、避雷器的作用:当雷电过电压沿架空线路侵入变配电所或其他建筑物内时,将发生闪络,甚至将电气设备的绝缘击穿。因此,假如在电气设备的电源进线端并联一种保护设备即避雷器,如图1,当过电压值达到规定的动作电压时,避雷器立即动作,流过电荷,限制过电压幅值,保护设备绝缘;电压值正常后,避雷器又迅速恢复原状,以保证系统正常供电。Ol避雷器的保护作用基于三个前提:1、伏秒特性与被保护绝缘的伏秒特性有良好的配合2、保证其残压低于被保护绝缘的冲击电气强度3、被保护绝缘必须处于该避雷器的保护距离之内02避雷器的要求:1、正常运行时不放电,过电压时放电正确动作2、放电后要有自恢复功能03避雷器的相关参数:1、持续运行电

2、压:即允许长期工作电压。它应等于或大于系统的最高相电压。2、额定电压(kV):即允许短时最大工频电压(灭弧电压)。避雷器能在此工频电压下动作放电并熄弧,但不能在此电压下长期运行。它是避雷器特性和结构的基本参数,也是设计的依据。3、工频耐受伏秒特性:表明氧化锌避雷器在规定条件下,耐受过电压的能力。4、标称放电电流(kA):用于划分避雷器等级的放电电流峰值。22OkV及以下系统不应超过5。04避雷器的分类及结构常用避雷器的形式有阀式、管式、保护间隙和金属氧化物等。(1)阀式避雷器阀式避雷器主要分为普通阀式避雷器和磁吹阀式避雷器两大类。普通阀式避雷器有FS和FZ两种系列;磁吹阀式避雷器有FCD和FC

3、Z两种系列O阀式避雷器型号中的符号含义如下:F-阀式避雷器;S-配(变)电作用;Z-电站用;Y-线路用;D-旋转电机用;C-具有磁吹放电间隙。阀式避雷器主要由平板火花间隙与碳化硅电阻片(阀片)串联而成,装在密封的瓷管内,外壳有接线螺栓供安装用。避雷器中的碳化硅电阻具有非线性特性,在正常电压时其阻值很大,过电压时其阻值随之变小。阀式避雷器在正常的工频电压作用下火花间隙不被击穿,但在雷电波过电压下,避雷器的火花间隙被击穿;碳化硅电阻的阻值随之变得很小,雷电波巨大的雷电流顺利地通过电阻流入大地中,电阻阀片对尾随雷电流而来的工频电压呈现了很大的电阻,从而工频电流被火花间隙阻断,线路恢复正常运行。由此可

4、见,电阻阀片和火花间隙的密切配合使避雷器很像一个阀,对于雷电流“阀门”打开,对于工频电流“阀门”则关闭,故称之为阀式避雷器。FS系列阀式避雷器的结构如图2,此系列避雷器阀片直径较小,通流容量较低,一般用于保护变配电设备和线路。FZ系列阀式避雷器的结构如图2(b)示,此系列避雷器阀片直径较大,且火花间隙并联了具有非线性的碳化硅电阻,通流容量较大,一般用于保护35kV及以上大、中型工厂中总降压变电所的电气设备。磁吹阀式避雷器(FCD型)的内部附有磁装置来加速火花间隙中电弧的熄灭,专门用来保护重要的或绝缘较为薄弱的设备,如高压电动机等。(2)保护间隙和管球避雷器保护间隙是最简单的防雷设备,其原理结构

5、图3所示。保护间隙一般用镀锌圆钢制成,由主间隙和辅助间隙两部分组成。主间隙做成角形的,水平安装,以便灭弧。为了防止主间隙被外来的物体短路而引起误动作,在主间隙的下方串联有辅助间隙。因为保护间隙灭弧能力弱,一般要求与自动重合闸装置配合使用,以提高供电的可靠性。管式避雷器的基本元件是安装在产气管内的火花间隙,间隙由棒型和环型电极构成,如图4所示。管式避雷器由灭弧管内间隙和外间隙组成。灭弧管般用纤维胶木等能在高温下产生气体的材料制成。当雷电波过电压来临时,管式避雷器的内、外间隙被击穿,雷电流通过接地线泄入大地。接踵而来的工频电流产生强烈的电弧,电弧燃烧管壁并产生大量气体从管口喷出,很快地吹灭电弧。同

6、时外部间隙恢复绝缘,使灭弧管或避雷器与系统隔开,系统恢复正常运行。因管式避雷器是靠工频电流产生气体而灭弧的,如果开断的短路电流过大,产气过多超出灭弧管的机械强度时,会使其开裂或爆炸,因此管式避雷器通常用于户外。(3)金属氧化物避雷器1)无间隙金属氧化物避雷器(亦称压敏避雷器)是20世纪70年代开始出现的一种新型避雷器。与传统的碳化硅阀式避雷器相比,无间隙金属氧化物避雷器没有火花间隙,且用氧化锌(ZnO)代替碳化硅(SiC),在结构上采用压敏电阻制成的阀片叠装而成,该阀片具有优异的非线性伏安特性:工频电压下,它呈现极大的电阻,有效地抑制工频电流;而在雷电波过电压下,它又呈现极小的电阻,能很好地泄

7、放雷电流。金属氧化物避雷器具有保护特性好、通流能力强、残压低、体积小、安装方便等优点。目前金属氧化物避雷器已广泛地用于高、低压电气设备的保护。氧化锌避雷器铭牌的型号字母含义例如HY5WS-17/501.:H-表示复合绝缘外套;Y-表示金属氧化锌避雷器;5-表示冲击放电电流为5kA;W-表示无间隙;S-表示配电型;17-表示避雷器的额定电压为17kV;50-表示避雷器的残压为50kV;1.表示带脱离装置氧化锌避雷器。2)有串联间隙型金属氧化物(氧化锌)避雷器是在复合外套金属氧化物避雷器内的电阻片与一间隙件串联组成;间隙件是在一瓷环内装有两个碟形电极。适用于中性点非有效接地系统中,当系统发生单相接

8、地故障或弧光接地时,可能产生比较严重的暂态过电压,且持续时间较长,无间隙氧化锌避雷器难于承受此种过电压,而有串联间隙的氧化锌避雷器克服了上述缺点,在单相接地和较低幅值的弧光接地过电压下,串联间隙不动作,使避雷器与系统隔离;在高于上述过电压下,间隙放电,氧化锌阀片优异的伏安特性限制了避雷器两端的残压,且通过避雷器的续流值很小,极易切断,对变压器的绝缘提供可靠保护。05避雷器的试验项目及标准:(1)测量绝缘电阻。采用2500V及以上兆欧表,35kV及以上,不低于2500MC;35kV及以下,不低于100OMQ。(2)测量直流ImA的电压及该电压75%值时的泄漏电流。对避雷器施加直流电压,随着电压升

9、高泄漏电流逐渐增大,当电流值达到ImA时记下电压值,然后将电压降到该电压值的75%并记下泄漏电流,其值不应大于50Ao(3)运行电压下的交流泄漏电流。测量运行电压下的全电流、阻性电流或功率损耗,测量值与初始值比较,不应有明显变化,当阻性电流增加一倍时,必须停电检查。当阻性电流增加到初始值的150%时,应适当缩短监测周期。以上试验能发现避雷器阀片受潮、老化,避雷器表面裂纹及绝缘老化等缺陷。避雷器的分类及使用避雷器电力系统非常重要的一种保护电气设备或线路免受过电压损害的设备,其实质上是一种放电设备,通常接在导线和地之间,与被保护设备并联。当被保护设备在正常工作电压下运行时,避雷器不动作,即对地视为

10、断路。一旦出现过电压,且危及被保护设备绝缘时,避雷器立即动作,将高电压冲击电流导向大地,从而限制电压幅值,保护电气设备绝缘。当过电压消失后,避雷器迅速恢复原状,使系统能够正常供电。1.管型避雷器:管型是保护间隙型的,大多用在供电线路上作避雷保护。管型避雷器实际是一种具有较高熄弧能力的保护间隙,它由两个串联间隙组成,一个间隙在大气中,称为外间隙,其工作就是隔离工作电压,避免产气管被流经管子的工频泄露电流所烧坏;另一个装设在气管内,称为内间隙或者灭弧间隙,管型避雷器的灭弧能力与工频续流的大小有关。但管型避雷器也有以下缺点:(1)伏秒特性较陡且放电分散性较大,而一般变压器和其他设备绝缘的冲击放电伏秒

11、特性较平,二者不能很好配合。(2)管型避雷器动作后工作母线直接接地形成截波,对变压器纵绝缘不利。此外,其放电特性受大气条件影响较大,因此管型避雷器目前只用于线路保护(如大跨越和交叉档距以及发、变电所的进线保护)。外间隙疗外电极1)纤维管式避雷器GXW:用于变电所进线和线路绝缘弱点保护。2)无续流管式避雷器GSW:用于变电所进线和线路绝缘弱点保护及6kV、IOkV交流配电系统电气设备的保护。2 .阀型避雷器是一种间隙式防雷保护器件由许多间隙串联组成。由火花间隙及阀片电阻组成,阀片电阻的材料是特种碳化硅,当有雷电过电压时,火花间隙被击穿,阀片电阻下降,将雷电流引入大地。这就保护了电气设备免受雷电流

12、的危害。正常情况下,火花间隙不会击穿,阀片电阻上升,阻止了正常交流电流通过。阀式避雷器是用来保护发、变电设备的主要元件。在有较高幅值的雷电波侵入被保护装置时,避雷器中的间隙首先放电,限制了电气设备上的过电压幅值。在泄放雷电流的过程中,由于碳化硅阀片的非线性电阻值大大减小,又使避雷器上的残压限制在设备绝缘水平下。雷电波过后,放电间隙恢复碳化硅阀片非线性电阻值又大大增加,自动地将工频电流切断,保护了电气设备。(1)直流磁吹阀式避雷器FC1.:用于保护直流系统电气设备。(2)旋转电机用磁吹阀式避雷器FCD:用于保护交流旋转电机。(3)电站型普通阀式避雷器FZ:用于保护322OkV交流系统电站设备。(

13、4)电站型磁吹阀式避雷器FCZ:用于保护3550OkV交流系统电站设备。(5)线路型磁吹阀式避雷器FCX:用于保护330kv及以上交流系统线路设备。(6)配电型普通阀式避雷器FS:用于6kV、IOkV交流配电系统保护配电变压器和电缆头。(7)低压型普通阀式避雷器FS:用于低压网络保护交流电气设备、电表和配电变压器的低压绕组。3 .氧化锌避雷器氧化锌避雷器是一种保护性能优越、耐污秽、质量轻、阀片性能稳定的避雷设备。金属氧化物避雷器(MoA)是用于保护输变电设备的绝缘免受过电压危害的重要保护电器,它具有响应快、伏安特性平坦、性能稳定、通流容量大、残压低、寿命长、结构简单等优点,广泛使用于发电、输电

14、、变电、配电等系统中。氧化锌具有良好的非线特性、通流量大、残压水平低、响应时间快和无续流等特点,避雷器容易吸收能量,没有串联间隙的制约,仅与阀片本身的强度有关。同碳化硅阀片比较,氧化物阀片单位面积的通流能力大44.5倍。因此,用这样的阀片制成避雷器,不但可以限制大气过电压,而且完全可以用来限制操作过电压,甚至还可以耐受一定持续时间的短时(工频)过电压。缺点有漏电流,会使器件提前老化。此外,金属氧化物避雷器基本无续流、动作负载轻、耐重复动作能力强,伏安特性是对称的,没有极性问题,因此,可以制成直流避雷器。(1)直流氧化锌避雷器Y1.:用于保护直流系统电气设备。(2)旋转电机用氧化锌避雷器Y:用于

15、保护交流旋转电机。(3)电站型氧化锌避雷器Y:用于保护350OkV交流系统电站设备。(4)中性点保护用氧化锌避雷器Y:用于电机、变压器的中性点保护(5)配电型氧化锌避雷器Y:用于6kV、IOkV交流配电系统保护配电变压器和电缆头。(6)低压型氧化锌避雷器Y:用于低压网络保护交流电气设备、电表和配电变压器的低压绕组。避雷器常见故障及异常运行情况处理避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的个电器,本文通过介绍避雷器多种常见的故障及处理方式,对避雷器的运维方法进行说明,希望给读者带来帮助。一、避雷器常见故障避雷器常见的故障有:避雷器爆炸、避雷

16、器阀片(电阻片)击穿、避雷器内部闪络、避雷器外绝缘套的污闪或冰闪、避雷器受潮造成内部故障、避雷器断裂、避雷器瓷套破裂、避雷器在正常情况下(系统无内过电压和大气过电压)计数器动作、引线断损或松脱、氧化锌避雷器的泄漏电流值有明显的变化、上下引下线烧断。避雷器设备发生故障后,运行人员在初步判断了故障的类别,向主管部门汇报,详细记录异常发生时间,是否有异常信号,若一时不能停电进行处理,应加强对避雷器的监视,若属于避雷器故障,应申请停电处理。二、避雷器爆炸及阀片击穿或内部闪络故障处理(1)运行人员应立即到现场对设备进行检查,在初步判断故障的类别、故障相和巡视避雷器引流线、均压环、外绝缘、放电动作计数器及泄漏电流在线检测装置、接地引下线的状态后,向调度及上级主管部门汇报。(2)对粉碎性爆
