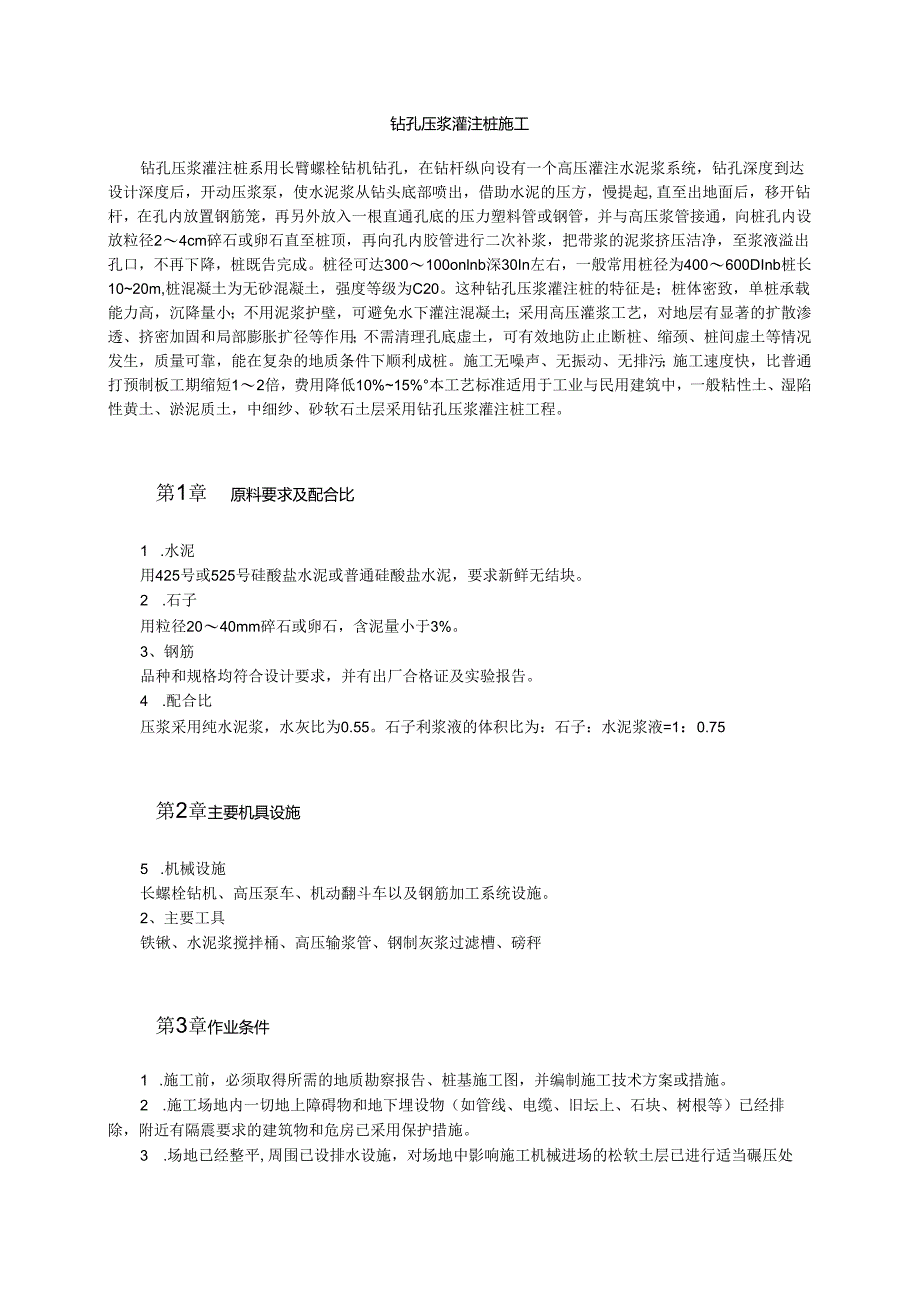

1、钻孔压浆灌注桩施工钻孔压浆灌注桩系用长臂螺栓钻机钻孔，在钻杆纵向设有一个高压灌注水泥浆系统，钻孔深度到达设计深度后，开动压浆泵，使水泥浆从钻头底部喷出，借助水泥的压方，慢提起,直至出地面后，移开钻杆，在孔内放置钢筋笼，再另外放入一根直通孔底的压力塑料管或钢管，并与高压浆管接通，向桩孔内设放粒径24cm碎石或卵石直至桩顶，再向孔内胶管进行二次补浆，把带浆的泥浆挤压洁净，至浆液溢出孔口，不再下降，桩既告完成。桩径可达300100onlnb深30In左右，一般常用桩径为400600DInb桩长1020m,桩混凝土为无砂混凝土，强度等级为C20。这种钻孔压浆灌注桩的特征是；桩体密致，单桩承载能力高，沉
2、降量小；不用泥浆护壁，可避免水下灌注混凝土；采用高压灌浆工艺，对地层有显著的扩散渗透、挤密加固和局部膨胀扩径等作用；不需清理孔底虚土，可有效地防止止断桩、缩颈、桩间虚土等情况发生，质量可靠，能在复杂的地质条件下顺利成桩。施工无噪声、无振动、无排污；施工速度快，比普通打预制板工期缩短12倍，费用降低10%15%本工艺标准适用于工业与民用建筑中，一般粘性土、湿陷性黄土、淤泥质土，中细纱、砂软石土层采用钻孔压浆灌注桩工程。第1章原料要求及配合比1 .水泥用425号或525号硅酸盐水泥或普通硅酸盐水泥，要求新鲜无结块。2 .石子用粒径2040mm碎石或卵石，含泥量小于3%。3、钢筋品种和规格均符合设计
3、要求，并有出厂合格证及实验报告。4 .配合比压浆采用纯水泥浆，水灰比为0.55。石子利浆液的体积比为：石子：水泥浆液=1：0.75第2章主要机具设施5 .机械设施长螺栓钻机、高压泵车、机动翻斗车以及钢筋加工系统设施。2、主要工具铁锹、水泥浆搅拌桶、高压输浆管、钢制灰浆过滤槽、磅秤第3章作业条件1 .施工前，必须取得所需的地质勘察报告、桩基施工图，并编制施工技术方案或措施。2 .施工场地内一切地上障碍物和地下埋设物（如管线、电缆、旧坛上、石块、树根等）已经排除，附近有隔震要求的建筑物和危房已采用保护措施。3 .场地已经整平,周围已设排水设施，对场地中影响施工机械进场的松软土层已进行适当碾压处置。

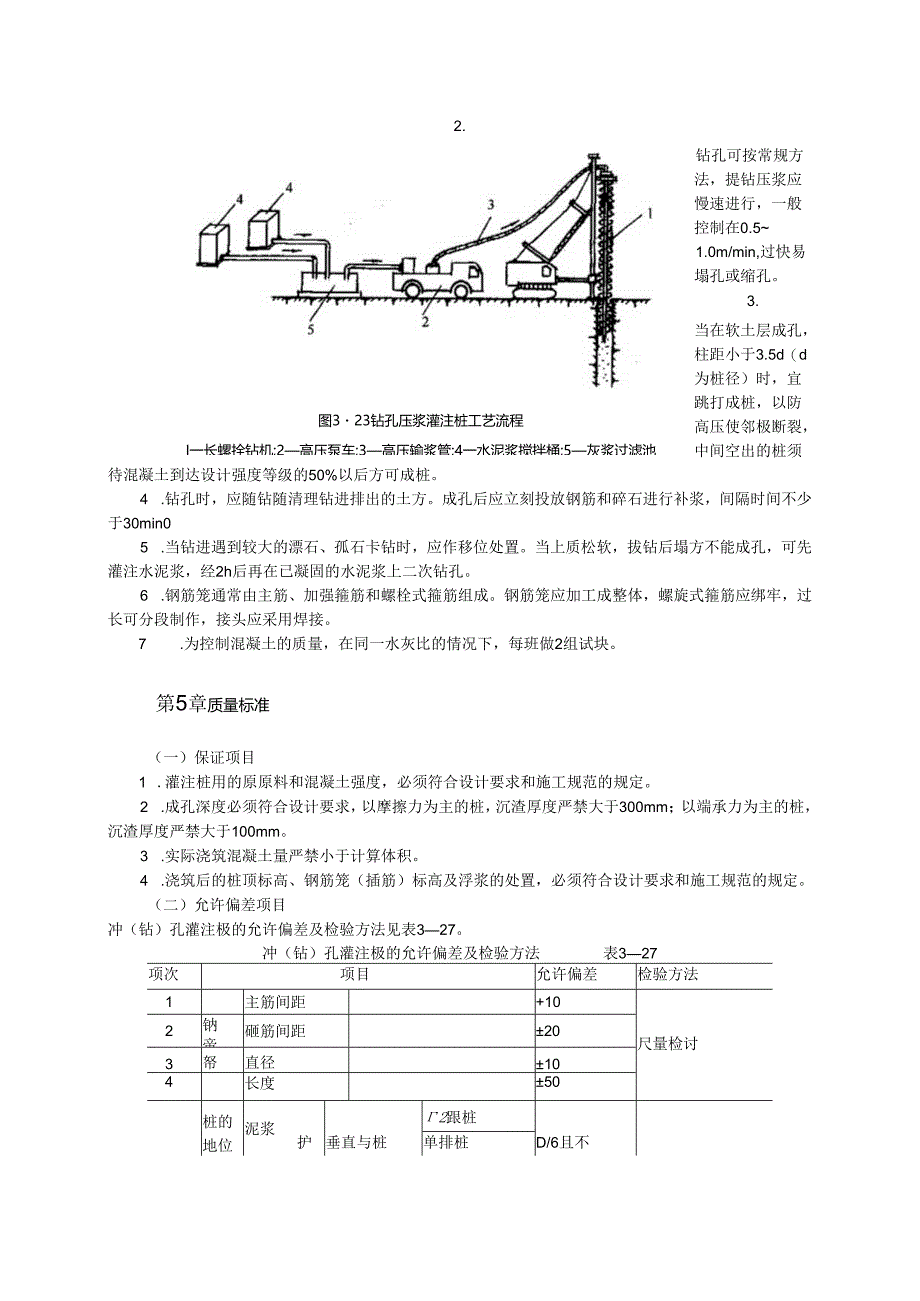

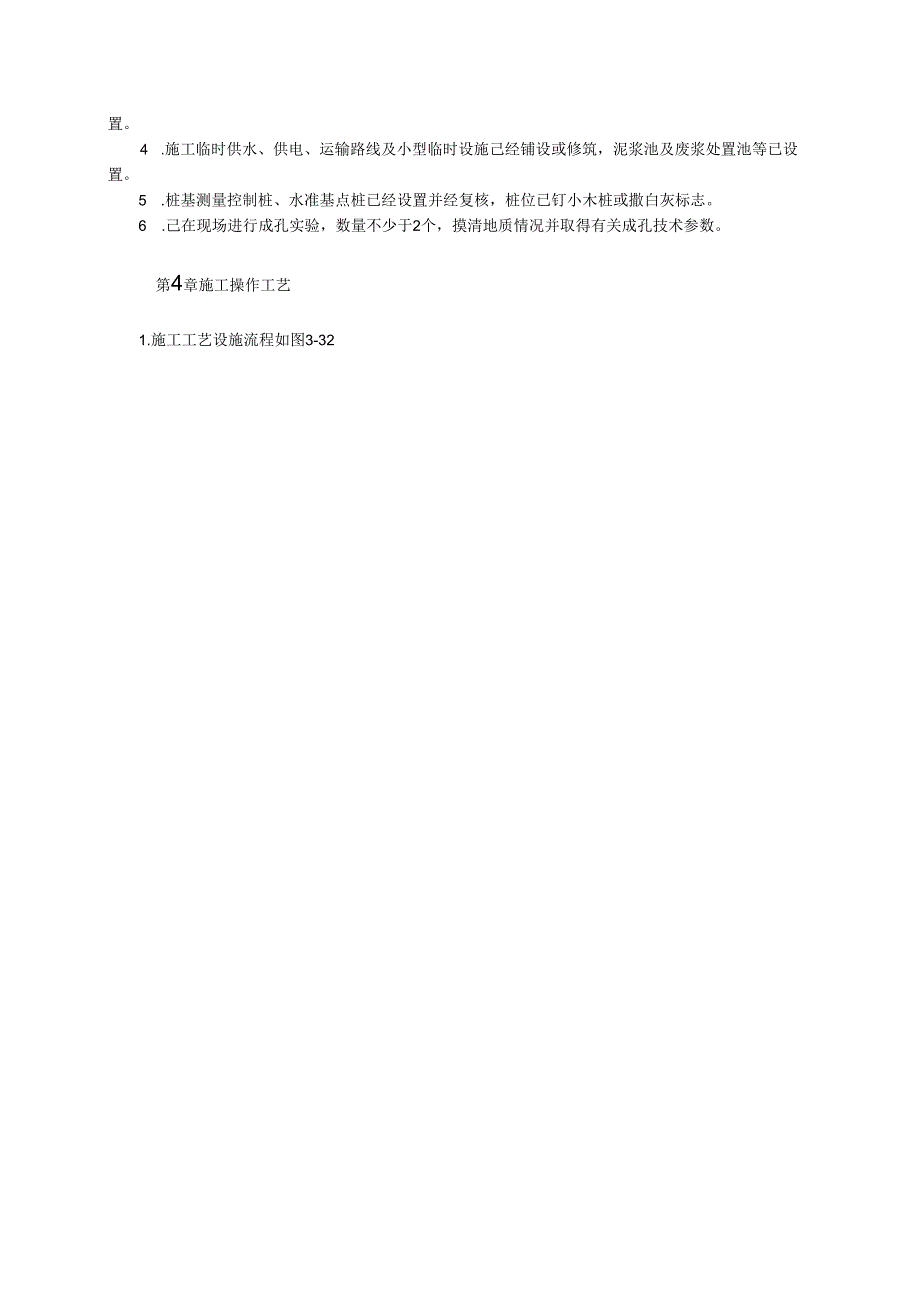

4、4 .施工临时供水、供电、运输路线及小型临时设施己经铺设或修筑，泥浆池及废浆处置池等已设置。5 .桩基测量控制桩、水准基点桩已经设置并经复核，桩位已钉小木桩或撒白灰标志。6 .己在现场进行成孔实验，数量不少于2个，摸清地质情况并取得有关成孔技术参数。第4章施工操作工艺1.施工工艺设施流程如图3-32图323钻孔压浆灌注桩工艺流程I一长螺拴钻机;2高压泵车;3高压输浆管;4一水泥浆搅拌桶;5灰浆过滤池2.钻孔可按常规方法，提钻压浆应慢速进行，一般控制在0.51.0m/min,过快易塌孔或缩孔。3.当在软土层成孔，柱距小于3.5d（d为桩径）时，宜跳打成桩，以防高压使邻极断裂，中间空出的桩须待混凝
5、土到达设计强度等级的50%以后方可成桩。4 .钻孔时，应随钻随清理钻进排出的土方。成孔后应立刻投放钢筋和碎石进行补浆，间隔时间不少于30min05 .当钻进遇到较大的漂石、孤石卡钻时，应作移位处置。当上质松软，拔钻后塌方不能成孔，可先灌注水泥浆，经2h后再在已凝固的水泥浆上二次钻孔。6 .钢筋笼通常由主筋、加强箍筋和螺栓式箍筋组成。钢筋笼应加工成整体，螺旋式箍筋应绑牢，过长可分段制作，接头应采用焊接。7 .为控制混凝土的质量，在同一水灰比的情况下，每班做2组试块。第5章质量标准（一）保证项目1 .灌注桩用的原原料和混凝土强度，必须符合设计要求和施工规范的规定。2 .成孔深度必须符合设计要求，以
6、摩擦力为主的桩，沉渣厚度严禁大于300mm；以端承力为主的桩，沉渣厚度严禁大于100mm。3 .实际浇筑混凝土量严禁小于计算体积。4 .浇筑后的桩顶标高、钢筋笼（插筋）标高及浮浆的处置，必须符合设计要求和施工规范的规定。（二）允许偏差项目冲（钻）孔灌注极的允许偏差及检验方法见表327。冲（钻）孔灌注极的允许偏差及检验方法表327项次项目允许偏差检验方法1主筋间距+102钠帝砸筋间距20尺量检讨3帑直径104长度50桩的地位偏泥浆2跟桩护垂直与桩单排桩D/6且不5（干成孔、爆扩成孔）灌基中心线群桩基础的边桩大于200拉线和尺量检讨沿桩接中条形基础的桩D/4且不大于300移注桩心群桩基础的中间桩6
7、垂直度H/100吊线和尺量检讨注：1.d为桩的直径；H为桩长；2.检讨数量：按桩数抽查10%,但不少于3根。第6章成品保护1 .钢筋笼在制作、运输和安装进程中，应采用防止变形措施。放入桩孔时，应绑保护垫块或垫管和垫板。2 .钢筋笼吊入桩孔时，应防止碰撞孔壁。已下入桩孔内的钢筋笼应有固定措施，防止移位或浇筑混凝土时上浮。钢筋笼放入孔内后，应在4h内浇筑混凝土。3 .安装钻孔机、运钢筋笼以及浇筑混凝土时，均应注意保护好现场的轴线控制和水准基点桩。4 .桩头预留的主筋插筋，应妥善保护，不得任意弯折或压断。5 .已完桩的软土基坑开挖，应制定合理的施工顺序和技术措施，防止造成桩位移和倾斜，并应检讨每根桩
8、的纵横水平偏差，采用纠正措施。第7章安全措施1 .高压注浆，浆液应过滤；高压泵应有安全装置，当超越允许泵压后，应能主动停止工作；因故需较长时间中断注浆时，应及时地用清水冲洗输送浆液系统，以防硬化剂沉淀在管路内，造成爆管。2 .注浆操作人员应注意防护，要戴眼镜、手套等防护用品；注浆结束时，必须坚持泵压回零，才干拆卸管路和接头，以防浆液喷射伤人。3 .认真查清邻近建（构）筑物情况，采用有效的防震安全措施，以避免袭击（钻）成孔时震坏邻近建（构）筑物，造成裂缝、倾斜，甚致倒塌事故。4 .采用泥浆护壁成孔，应依据设施情况、地质条件和孔内情况变化，认真控制泥浆密度流内水头高度、护筒埋设深度、钻机垂直度、钻
9、进和提钻速度等，以防塌孔，造成机具塌陷。5 .袭击钻操作时，距落锤6m范围内不得有人员走动或进行其余作业，非工作人员不准进入施工区域内。6 .钻孔灌注桩在己成孔尚未灌注混凝土前，应用盖板封严，以免掉土或发生人身安全事故。7 .一切成孔设施，电路要架空设置，不得使用不防水的电线或绝缘层有损伤的电线。电闸箱和电动机要有接地装置，加盖防雨罩；电路接头要安全可靠，开关要有保险装置。8 .恶劣天气钻孔机应停止作业，休息或作业结束时，应切断操作箱上的总开关，并将离电源最近的配电盘上的开关切断。9 .混凝土灌注时，装、拆导管人员必须戴安全帽，并注意防止扳手、螺丝等掉入桩孔内：拆卸导管时，其上空不得进行其余作
10、业，导管提升后继续浇注混凝土前，必须检讨其是否垫稳或挂牢。第8章施工注意事项1 .高压泵不宜在负温下工作。冬期施工应采用保温、防冻措施，施工完了去吸时将泵和管路内的桨液或积水排除，以防冻结。2 .配制好的水泥浆应在初凝时间内用完，不得隔日使用或掺水泥后使用，以防降低桩体强度O3 .成孔后应立刻进行吊放钢筋笼、投放碎石进行注浆，间歇时间不应过长，以防缩孔和注浆管阻塞，造成桩截面减小或断桩。施工现场安全施工注意事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用
11、品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应
12、穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病
13、、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行
14、国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起
15、；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离（IkV以下4m,1-10kv6m）.34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
