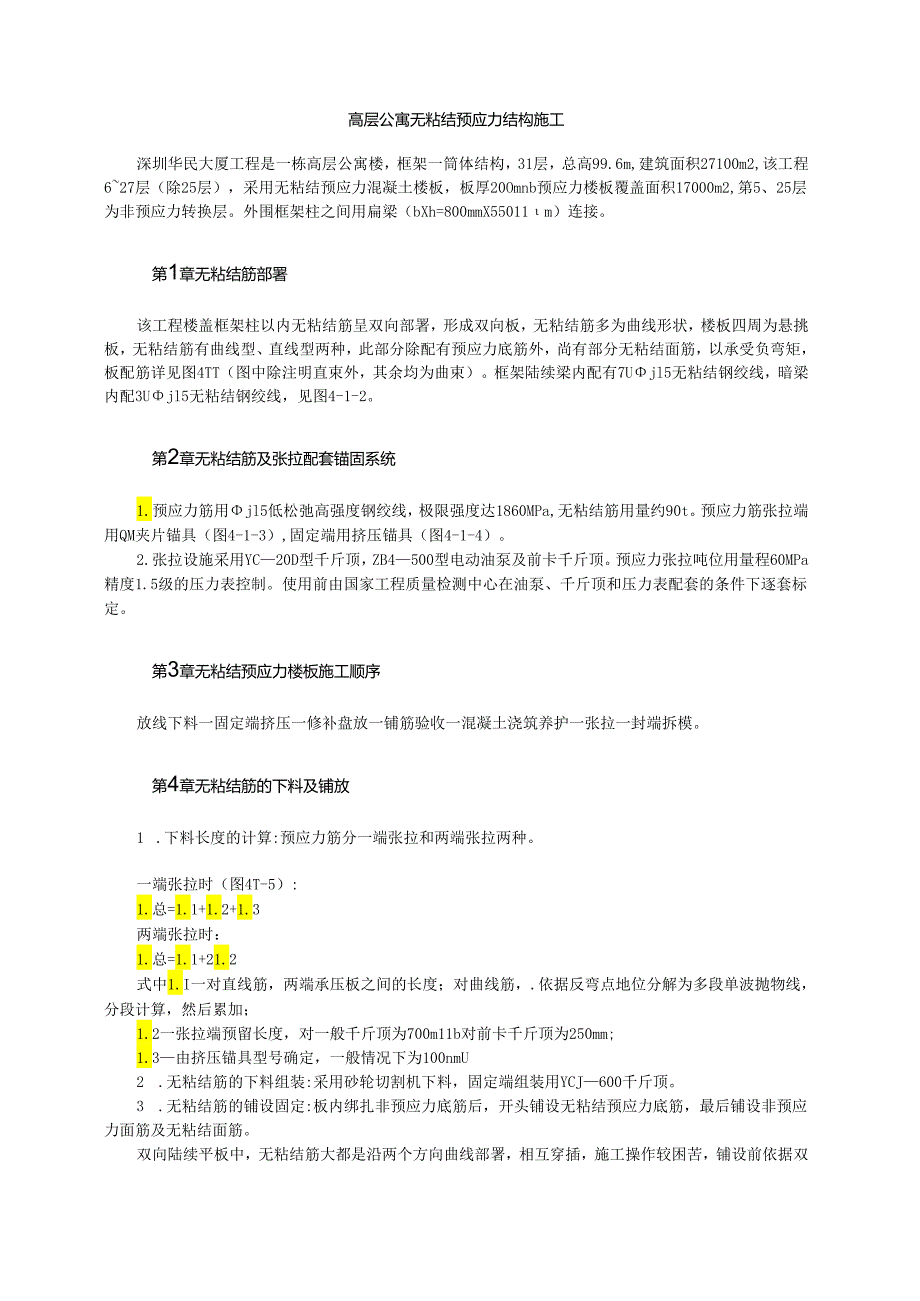

1、高层公寓无粘结预应力结构施工深圳华民大厦工程是一栋高层公寓楼，框架一筒体结构，31层，总高99.6m,建筑面积27100m2,该工程627层（除25层），采用无粘结预应力混凝土楼板，板厚20Omnb预应力楼板覆盖面积17000m2,第5、25层为非预应力转换层。外围框架柱之间用扁梁（bXh=800mmX55011m）连接。第1章无粘结筋部署该工程楼盖框架柱以内无粘结筋呈双向部署，形成双向板，无粘结筋多为曲线形状，楼板四周为悬挑板，无粘结筋有曲线型、直线型两种，此部分除配有预应力底筋外，尚有部分无粘结面筋，以承受负弯矩，板配筋详见图4TT（图中除注明直束外，其余均为曲束）。框架陆续梁内配有7Uj
2、l5无粘结钢绞线，暗梁内配3Ujl5无粘结钢绞线，见图4-1-2。第2章无粘结筋及张拉配套锚固系统1.预应力筋用jl5低松弛高强度钢绞线，极限强度达1860MPa,无粘结筋用量约90t。预应力筋张拉端用QM夹片锚具（图4-1-3）,固定端用挤压锚具（图4-1-4）。2.张拉设施采用YC20D型千斤顶，ZB4500型电动油泵及前卡千斤顶。预应力张拉吨位用量程60MPa精度1.5级的压力表控制。使用前由国家工程质量检测中心在油泵、千斤顶和压力表配套的条件下逐套标定。第3章无粘结预应力楼板施工顺序放线下料一固定端挤压一修补盘放一铺筋验收一混凝土浇筑养护一张拉一封端拆模。第4章无粘结筋的下料及铺放1
3、.下料长度的计算:预应力筋分一端张拉和两端张拉两种。一端张拉时（图4T-5）:1.总=1.1+1.2+1.3两端张拉时：1.总=1.1+21.2式中1.I一对直线筋，两端承压板之间的长度；对曲线筋，.依据反弯点地位分解为多段单波抛物线，分段计算，然后累加；1.2一张拉端预留长度，对一般千斤顶为700m11b对前卡千斤顶为250mm;1.3由挤压锚具型号确定，一般情况下为100nmU2 .无粘结筋的下料组装:采用砂轮切割机下料，固定端组装用YCJ600千斤顶。3 .无粘结筋的铺设固定:板内绑扎非预应力底筋后，开头铺设无粘结预应力底筋，最后铺设非预应力面筋及无粘结面筋。双向陆续平板中，无粘结筋大都

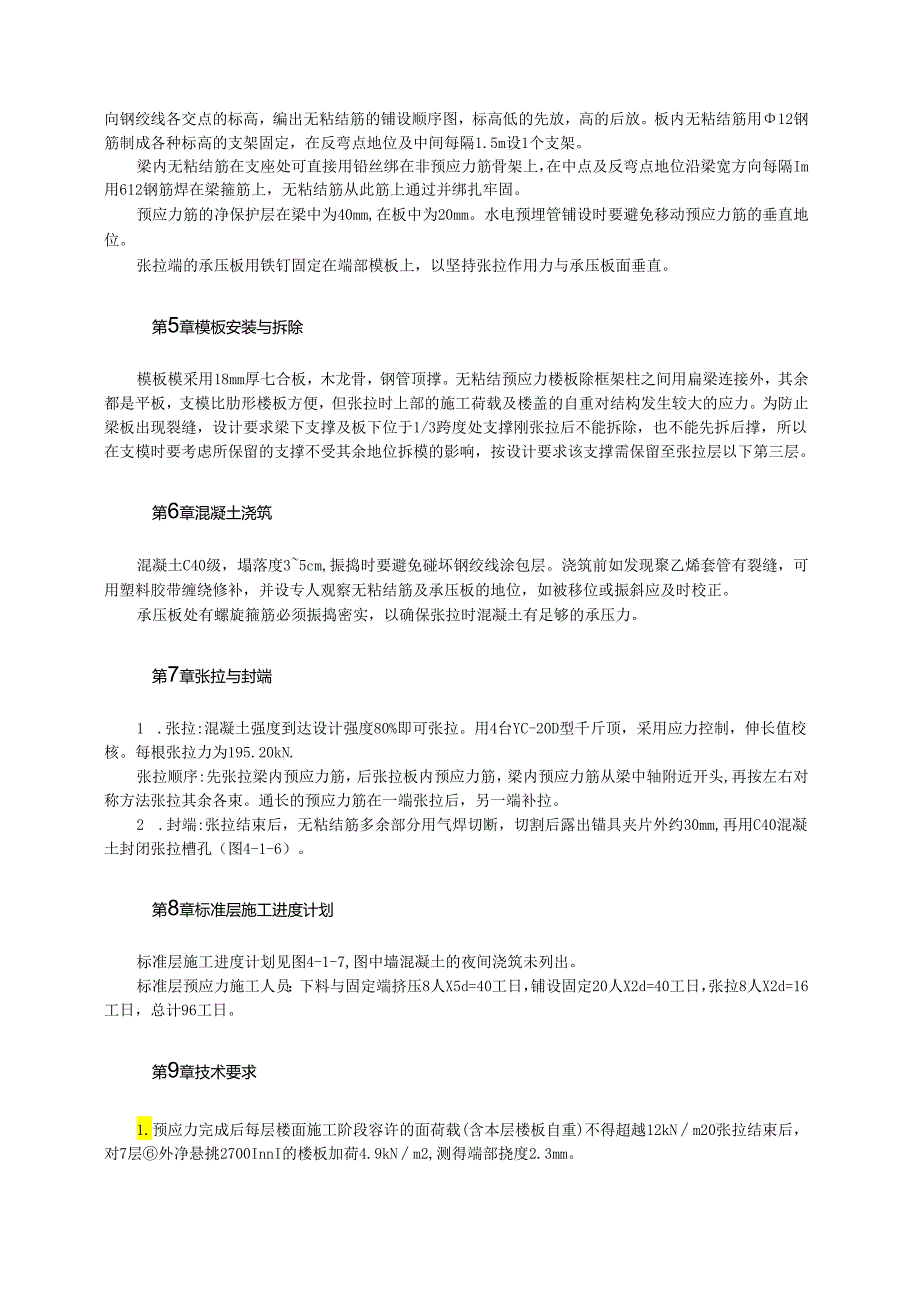

4、是沿两个方向曲线部署，相互穿插，施工操作较困苦，铺设前依据双向钢绞线各交点的标高，编出无粘结筋的铺设顺序图，标高低的先放，高的后放。板内无粘结筋用12钢筋制成各种标高的支架固定，在反弯点地位及中间每隔1.5m设1个支架。梁内无粘结筋在支座处可直接用铅丝绑在非预应力筋骨架上，在中点及反弯点地位沿梁宽方向每隔Im用612钢筋焊在梁箍筋上，无粘结筋从此筋上通过并绑扎牢固。预应力筋的净保护层在梁中为40mm,在板中为20mm。水电预埋管铺设时要避免移动预应力筋的垂直地位。张拉端的承压板用铁钉固定在端部模板上，以坚持张拉作用力与承压板面垂直。第5章模板安装与拆除模板模采用18mm厚七合板，木龙骨，钢管顶
5、撑。无粘结预应力楼板除框架柱之间用扁梁连接外，其余都是平板，支模比肋形楼板方便，但张拉时上部的施工荷载及楼盖的自重对结构发生较大的应力。为防止梁板出现裂缝，设计要求梁下支撑及板下位于1/3跨度处支撑刚张拉后不能拆除，也不能先拆后撑，所以在支模时要考虑所保留的支撑不受其余地位拆模的影响，按设计要求该支撑需保留至张拉层以下第三层。第6章混凝土浇筑混凝土C40级，塌落度35cm,振捣时要避免碰坏钢绞线涂包层。浇筑前如发现聚乙烯套管有裂缝，可用塑料胶带缠绕修补，并设专人观察无粘结筋及承压板的地位，如被移位或振斜应及时校正。承压板处有螺旋箍筋必须振捣密实，以确保张拉时混凝土有足够的承压力。第7章张拉与封
6、端1 .张拉:混凝土强度到达设计强度80%即可张拉。用4台YC-20D型千斤顶，采用应力控制，伸长值校核。每根张拉力为195.20kN.张拉顺序:先张拉梁内预应力筋，后张拉板内预应力筋，梁内预应力筋从梁中轴附近开头,再按左右对称方法张拉其余各束。通长的预应力筋在一端张拉后，另一端补拉。2 .封端:张拉结束后，无粘结筋多余部分用气焊切断，切割后露出锚具夹片外约30mm,再用C40混凝土封闭张拉槽孔（图4-1-6）。第8章标准层施工进度计划标准层施工进度计划见图4-1-7,图中墙混凝土的夜间浇筑未列出。标准层预应力施工人员：下料与固定端挤压8人X5d=40工日，铺设固定20人X2d=40工日，张拉

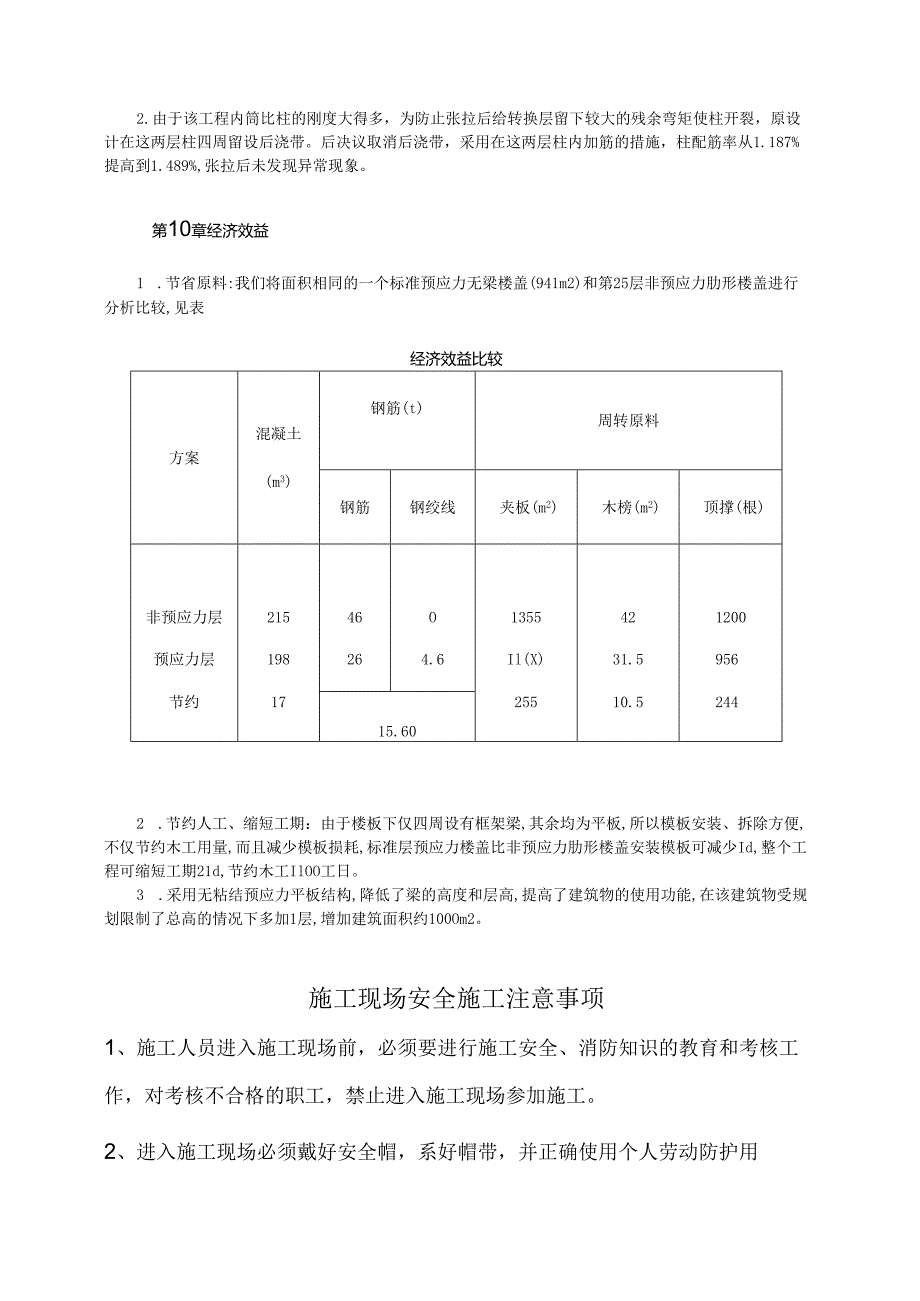

7、8人X2d=16工日，总计96工日。第9章技术要求1.预应力完成后每层楼面施工阶段容许的面荷载(含本层楼板自重)不得超越12kNm20张拉结束后，对7层外净悬挑2700InnI的楼板加荷4.9kNm2,测得端部挠度2.3mm。2.由于该工程内筒比柱的刚度大得多，为防止张拉后给转换层留下较大的残余弯矩使柱开裂，原设计在这两层柱四周留设后浇带。后决议取消后浇带，采用在这两层柱内加筋的措施，柱配筋率从1.187%提高到1.489%,张拉后未发现异常现象。第10章经济效益1 .节省原料:我们将面积相同的一个标准预应力无梁楼盖(941m2)和第25层非预应力肋形楼盖进行分析比较,见表经济效益比较方案混凝
8、土(m3)钢筋(t)周转原料钢筋钢绞线夹板(m2)木榜(m2)顶撑(根)非预应力层21546O1355421200预应力层198264.6Il(X)31.5956节约1715.6025510.52442 .节约人工、缩短工期：由于楼板下仅四周设有框架梁,其余均为平板,所以模板安装、拆除方便,不仅节约木工用量,而且减少模板损耗,标准层预应力楼盖比非预应力肋形楼盖安装模板可减少Id,整个工程可缩短工期21d,节约木工IlOO工日。3 .采用无粘结预应力平板结构,降低了梁的高度和层高,提高了建筑物的使用功能,在该建筑物受规划限制了总高的情况下多加1层,增加建筑面积约100Om2。施工现场安全施工注意
9、事项1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝
10、违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业
11、资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。16、机械设备、机具使用,必须做到“定人、定机”制度;未经有关人员同意，非操作人员不得使用。17、电动机械设备，必须有漏电保护装置和可靠保护接零，方可启动使用.18、未经有关人员批准，不得随意拆除安全设施和安全装置；因作业需要拆除的，作业完毕后，必须立即恢复。19、井字架吊篮、料斗不准乘人。20、酒后不准上班作业.21、作业前应对相关的作业人员进行
12、安全技术交底。22、在高空以及施工现场作业，如配管放配线，设备安装及开通调试中,必须要严格执行安全技术规程，顺利进行作业严禁违章操作，造成不应发生的事故。23、在整个施工过程中，必须严格执行国家、省市、各部委关于工程消防法规和有关条款。24、经常配齐、保养消防器材，做到会保养、会使用。认真贯彻逐级消防责任制，做好消防工作。25、现场人工断料，所用工具必须牢固,掌饕子和打锤要站成斜角，注意扔锤区域内的人和物体。切断小于30Cm的短钢筋,应用钳子夹牢,禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区。26、多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上.钢筋堆放要分散、稳当、
13、防止倾倒和塌落。27、在高空、深坑绑扎钢筋和安装骨架,须搭设脚手架和马道。28、绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下。柱筋在4m以内,重量不大，可在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台。柱梁骨架应用临时支撑拉牢，以防倾倒。29、绑扎基础钢筋时,应按施工设计规定摆放钢筋支架或马凳架起上部钢筋,不得任意减少支架或马凳。30、绑扎高层建筑的圈梁、挑檐、外墙、边柱钢筋，应搭设外架或安全网。绑扎时挂好安全带。31、起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地Im以下始准靠近,就位支撑好方可摘钩。32、吊运短钢筋应使用吊笼，吊运超长钢筋应加横担,捆绑钢筋应使用钢丝绳千斤头,双条绑扎，禁止用单条千斤头或绳索绑吊。33、吊运在楼层搬运、绑扎钢筋，应注意不要靠近和碰撞电线。并注意与裸体电线的安全距离(IkV以下4m,1IokV6m).34、夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空.
